Dodavatel vysoce kvalitních vzduchových jističů
CDADAje profesionální výrobce elektrických zařízení se sídlem v Číně. Zveme vás k prozkoumání naší řady vzduchových jističů, která nabízí komplexní výběr specifikací a vyhovuje mezinárodním standardům. Prostřednictvím přísné kontroly kvality jsme odhodláni poskytovat vám pokročilé produkty a komplexní služby.
Co je vzduchový jistič?
Air Circuit Breaker (ACB) je vysoce výkonné nízkonapěťové spínací zařízení určené k ochraně elektrických rozvodných systémů před přetížením, zkratem a zemním spojením. ACB fungující na úrovních napětí až do 690 V AC (50/60 Hz) s proudem v rozsahu 630 A až 6 300 A slouží jako primární ochranná zařízení v hlavních rozvaděčích, distribučních centrech a kritické průmyslové infrastruktuře.
Na rozdíl odlisované jističe (MCCB)ACB využívají jako médium pro zhášení oblouku atmosférický vzduch a využívají sofistikované systémy zhášecích žlabů a magnetické vyfukovací cívky k bezpečnému hašení poruchových proudů. Tato konstrukce s otevřenou konstrukcí umožňuje úplnou viditelnost vnitřních součástí, umožňuje preventivní údržbu a prodlužuje provozní životnost na 15–20 let nebo více při správném servisu.
Kategorie a konfigurace produktů ACB
| Klasifikace | Typ | Aktuální rozsah | Klíčové vlastnosti |
| Montážní konfigurace | Pevný typ | 630A – 4000A | Trvalá instalace, nákladově efektivní, kompaktní půdorys |
| Typ výsuvu | 630A – 6300A | Výsuvný podvozek, nenáročný na údržbu, testování servisní polohy | |
| Konfigurace pólu | 3-pólový | Všechna hodnocení | Normaní průmyslové aplikace, třífázové systémy |
| 4-pólový | Všechna hodnocení | Systémy vyžadující ochranu neutrálu, nastavitelné nastavení neutrálu (50-100 % jmenovitého proudu) | |
| Operační mechanismus | Manuál | 630A – 3200A | Ovládání rukojetí s pružinou, vhodné pro občasné ovládání |
| Motoricky ovládané | 800A – 6300A | Univerzální AC/DC motor (110V/220V), možnost dálkového ovládání, automatické nabíjení pružiny | |
| Technologie Trip Unit | Tepelně-magnetické | 630A – 1600A | Základní ochrana, pevné nastavení, ekonomické |
| Elektronický LSIG | 800A – 6300A | Mikroprocesorové, nastavitelné křivky L-S-I-G, zónově selektivní blokování, komunikační protokoly |
Normy velikosti rámu:
1600A Rám:630A – 1600A (Kompaktní rozvod)
Rám 3200A: 800A – 3200A (průmyslová síť)
Rám 6300A: 2000A – 6300A (výroba energie, infrastruktura)
Základní funkce a ochranné schopnosti
| Funkce | Popis | Technické parametry |
| Ochrana proti přetížení (L) | Dlouhodobé vypínání inverzní křivky | Nastavitelné: 0,4 – 1,0 × In, Časová prodleva: 1s – 1000s |
| Zpoždění při zkratu (S) | Selektivní ochrana proti zkratu | Nastavitelné: 2 – 10 × Ir, Prodleva: 0,05 s – 0,5 s |
| Okamžitý výlet (I) | Vysokorychlostní odstraňování závad | Pevné nebo nastavitelné: 5 – 20 × Ir, provoz <50 ms |
| Zemní spojení (G) | Detekce zemního spojení | 20% – 100% In, citlivá zemní ochrana |
| Uvolnění podpětí | Automatické odpojení při ztrátě napětí | 35% – 70% Un, nastavitelné časové zpoždění |
| Ochrana před ztrátou fáze | Třífázová detekce nerovnováhy | <80% napětí na kterékoli fázi spouští vypnutí |
Prostředí aplikací a případy použití
| Průmyslový sektor | Specifická aplikace | Typické specifikace |
| datová centra | Hlavní vstup NN, bypass UPS, spojka sběrnice | 3200A-6300A, 100kA Icu, elektronický LSIG, s možností komunikace |
| Zdravotnická zařízení | Nemocniční hlavní rozvod, synchronizace generátorů | 4-pólový, 4000A, izolovaný neutrál, dvouzdrojový přenos |
| Výrobní závody | Motorová řídicí centra, ochrana transformátorů | 1600A-3200A, vysoká mechanická odolnost (10 000+ cyklů) |
| Komerční budovy | Výškové rozvody, nákupní centra, letiště | 800A-2500A, výsuvný typ, kompaktní půdorys |
| Obnovitelná energie | Kolekce solární farmy, rozvaděč větrných turbín | 1000V AC, rozšířený teplotní rozsah (-25°C až +70°C) |
| Ropa a plyn | Offshore plošiny, rafinerie, petrochemie | Tropické (T2), odolné proti korozi, minimálně IP54 |
| Infrastruktura | Systémy metra, železniční trakce, úprava vody | Vysoká odolnost proti nárazům/vibracím, elektromagnetická kompatibilita |
Výrobní proces a pracovní postup výroby
Přesná výrobní sekvence
Vstupní kontrola suroviny → Výroba sestavy kontaktů → Konstrukce obloukového skluzu → Sestava mechanismu → Integrace vypínací jednotky → Primární sestava → Kalibrace a testování → Finální kontrola → Balení
Kritické fáze výroby
| Fáze | Podrobnosti o procesu | Body kontroly kvality |
| Kontaktujte výrobu systému | Postříbřené měděné kontakty (AgNi 90/10 nebo AgCdO), CNC obráběná kontaktní ramena, pájení natvrdo v řízené atmosféře | Testování tvrdosti (HV 80-120), měření tloušťky stříbra (≥8μm), přechodový odpor <50μΩ |
| Výroba obloukových žlabů | Keramické štípací desky, ocelové obloukové žlaby, deionizační mřížky, izolace odolná vysokým teplotám | Testování dielektrické pevnosti (2,5kV/1min), rozměrová tolerance ±0,1mm |
| Sestavení mechanismu | Nabíjecí mechanismy z pružinové oceli, vačkové pohony, zařízení proti pumpování | Testování mechanické odolnosti (10 000 operací), ověření točivého momentu |
| Integrace palubní jednotky | Montáž DPS, instalace proudového transformátoru, programování firmwaru, osazení komunikačního modulu | Funkční testování při 0,5 %, 5×, 10× jmenovitém proudu, přesnost časování ±5 % |
| Závěrečné shromáždění | Modulární konstrukce, integrace výsuvného podvozku, připojení svorek, montáž skříně | Dielektrická odolnost (3,5kV/1min), izolační odpor (>100MΩ) |
Primární suroviny a specifikace komponent
| Komponent | Specifikace materiálu | Dodavatelské standardy | Vlastnosti klíče |
| Hlavní kontakty | Elektrolytická měď (Cu-ETP) + stříbření (Ag 99,9 %) | ASTM B152, IEC 60368 | Vodivost ≥100% IACS, odolnost proti oxidaci |
| Kontakty s obloukem | Měď-wolfram (CuW 80/20) nebo Stříbro-karbid wolframu | ASTM B702 | Vysoká odolnost proti erozi oblouku, nízký kontaktní odpor |
| Kontaktujte Springs | Berylliová měď (CuBe2) nebo nerezová ocel 301 | ASTM B196 | Fatigue life >50,000 cycles, consistent contact pressure |
| Obloukové desky | Ocel válcovaná za studena SPCC + keramický povlak | JIS G 3141 | Tepelná odolnost >1000°C, vychylování magnetického oblouku |
| Izolační pouzdro | BMC (Bulk Molding Compound) DMC nebo SMC sklolaminát | UL 94 V-0 | Index sledování >600V, nehořlavý |
| Operační mechanismus | Uhlíková ocel S45C, tepelně zpracovaná | JIS G 4051 | Pevnost v tahu ≥600MPa, odolná proti opotřebení |
| Přípojnice | Měď T2 (čistota 99,9 %) nebo hliník 6061-T6 | ASTM B187 | Proudová hustota 1,5-2,0 A/mm², pocínování volitelné |
| Elektronické komponenty | Průmyslové PCB, Hallovy senzory, ARM procesory | IEC 60721-3-3 | Provozní teplota -25°C až +70°C, vyhovuje EMC |
| Příloha | Ocelový plech CRCA (1,5-2,0 mm) + Epoxidový práškový lak | JIS G 3141, ISO 12944 | Odolnost proti korozi C3-C5, IP40-IP54 |
Shoda se standardy a testovací protokoly
Mezinárodní rámec norem
| Norma | Rozsah | Platná hodnocení |
| IEC 60947-2 | Nízkonapěťové rozváděče - Vypínače | Globální základ pro návrh, testování, výkon ACB |
| EN 60947-2 | Evropská harmonizovaná verze IEC 60947-2 | Shoda s označením CE, přístup na trh EU |
| GB/T 14048.2 | Čínská národní norma ekvivalentní IEC 60947-2 | Certifikace CCC, čínský trh |
Povinné typové testy (IEC 60947-2)
| Kategorie testu | Specifický test | Kritéria přijetí |
| Dielektrický výkon | Odolnost výkonu a frekvence (2,5kV-3,5kV/1min) | Žádná porucha, žádný flashover |
| Impulsní výdržné napětí (8kV-12kV 1,2/50μs) | Žádný rušivý výboj | |
| Nárůst teploty | Trvalý proud při jmenovitém In | Teplota svorek ≤80K (postříbřeno), ≤65K (holá měď) |
| Zkratové přerušení | Maximální vypínací schopnost (Icu) - 3 operace | Úspěšné přerušení, žádné trvalé poškození |
| Kapacita přerušení provozu (Ics = 50%-100% Icu) | 3 operace, nepřetržitá provozuschopnost | |
| Krátkodobá odolnost | Icw na 1s nebo 3s (tepelné a dynamické namáhání) | No deformation, contact welding, or insulation damage |
| Mechanická odolnost | Operace naprázdno (obvykle 10 000–20 000 cyklů) | <5% posun parametrů, žádná mechanická porucha |
| Elektrická odolnost | Operace zatížení při jmenovitém proudu (typicky 2 000-6 000 cyklů) | Opotřebení kontaktů <50 %, konzistentní vypínací charakteristiky |
| Přesnost jednotky jízdy | Ověření křivek L-S-I-G | ±10% přesnost proudu, ±20% přesnost času |
| Environmentální | Vlhké teplo (IEC 60068-2-30), chlad, suché teplo | Po kondicionování funkční, bez koroze |
Normy kontroly kvality a inspekce ve výrobě
Kontrola kvality příchozího materiálu (IQC)
| Materiál | Kontrolní položky | Plán odběru vzorků | Zařízení |
| Měděné kontakty | Chemické složení, vodivost, rozměrová tolerance | AQL 0,65, ISO 2859 | Spektrometr, měřič vodivosti, CMM |
| Stříbření | Tloušťka (XRF), přilnavost (test páskou), poréznost | 100% vizuální, 5% kontrola tloušťky | Rentgenová fluorescence, metalurgický mikroskop |
| Ocelové komponenty | Tvrdost, pevnost v tahu, povrchová úprava | AQL 1.0 | Tvrdoměr Rockwell, tahový stroj |
| Elektronické součástky | Funkční test, ověření parametrů, pájitelnost | 100% AOI, 5% funkční | LCR metr, osciloskop, rentgenová kontrola |
Průběžná kontrola kvality (IPQC)
| Stanice | Řídicí parametry | Frekvence | Metoda |
| Kontaktní montáž | Kontaktní mezera, tlak, vyrovnání | Každých 100 jednotek | Siloměr, spároměr, optický komparátor |
| Sestava obloukového žlabu | Rozteč dělicích desek, integrita magnetického obvodu | Každých 50 jednotek | Go/no-go měřidla, měřič hustoty toku |
| Kalibrace mechanismu | Doba nabíjení pružiny, vypínací síla, rychlost zavírání | Každá jednotka | Automatizovaná zkušební stolice, záznam dat |
| Programování palubní jednotky | Ověření křivky, test komunikace | 100 % | Primární injektážní testovací sada, protokolový analyzátor |
Konečná kontrola kvality (FQC) a výstupní kontrola kvality (OQC)
| Testovací položka | Norma | Velikost vzorku |
| Dielektrické výdržné napětí | 3,5kV AC/1min | 100 % |
| Izolační odpor | >100MΩ @ 500V DC | 100 % |
| Kontaktní odpor | <50μΩ na pól | 100 % |
| Časové charakteristiky | Čas uzavření/vypnutí, synchronizace mezi póly | 100 % |
| Ověření vypnutí nadproudem | 3×In (okamžité), 1,05×In (přetížení) | 100 % |
| Mechanický provoz | 5 cyklů zavření-otevření | 100 % |
| Vizuální a rozměrová kontrola | Nulové vady na kritických rozměrech | 100 % |
| Integrita obalu | Test pádem, vibrační test (ISTA 3A) | AQL 1,0 za šarži |
Výrobní infrastruktura a výrobní kapacity
Pokročilé výrobní zařízení
| Kategorie vybavení | Specifikace stroje | Funkce | Kapacita |
| CNC obráběcí centrum | 5osé vertikální obráběcí centrum (Mazak/Haas) | Přesné kontaktní obrábění, složité geometrie | 5 000 sad kontaktů/měsíc |
| Lisování a tvarování | 200tunový progresivní lis (Bruderer) | Tváření měděných přípojnic, výroba kontaktních pružin | 10 000 součástek/den |
| Povrchová úprava | Automatická linka na stříbření (Soudek/Rack) | Tloušťka kontaktního pokovení 8-20μm | 2000 kg/den |
| Plastové výlisky | Vstřikovací lis BMC (300 tun) | Kryty zhášecích komor, izolační prvky | 5000 kusů/den |
| Automatizace montáže | Robotické montážní buňky (ABB/Fanuc) | Sestavení mechanismu, operace kritické pro konzistenci | 500 jednotek/den na řádek |
| Testovací zařízení | Testovací sada primárního vstřikování (kapacita 10 000 A) | Ověření vypnutí při vysokém proudu | 200 jednotek/den |
| Vysokonapěťový tester odolnosti (5kV AC) | Dielektrické testování | 300 jednotek/den | |
| Mechanická zkušebna odolnosti | Automatické testování 20 000 cyklů | 50 jednotek současně |
Výrobní kapacita a dodací lhůty
| Kategorie produktu | Měsíční kapacita | Normaní dodací lhůta | Schopnost urgentní objednávky |
| Pevný typ ACB (630A-1600A) | 3000 jednotek | 2-3 týdny | 5 dní (skladové komponenty) |
| Pevný typ ACB (2000A-4000A) | 1500 jednotek | 3-4 týdny | 7 dní |
| Typ výsuvu ACB (800A-3200A) | 2 000 jednotek | 3-4 týdny | 10 dní |
| Typ výsuvu ACB (4000A-6300A) | 800 jednotek | 4-6 týdnů | 14 dní |
| Vlastní konfigurace | Projektový základ | 6-8 týdnů | 4 týdny |
Struktura inženýrsko-technického týmu
| Oddělení | Personál | Odbornost | Odpovědnosti |
| R&D Engineering | 5 inženýrů | Energetické systémy, elektromagnetický design, vestavěný software | Vývoj nových produktů, přizpůsobení, patentové portfolio |
| Procesní inženýrství | 15 inženýrů | Výrobní procesy, automatizace, systémy jakosti | Optimalizace výrobní linky, dokumentace SOP, zvýšení výnosu |
| Testování a ověřování | 12 inženýrů | Vysoce výkonné testování, simulace prostředí, inženýrství spolehlivosti | Koordinace typových zkoušek, analýza poruch, řízení certifikace |
| Aplikační inženýrství | 10 inženýrů | Ochrana elektrizační soustavy, selektivní koordinace, uvádění do provozu v terénu | Technická podpora zákazníka, návrh schématu, uvedení místa do provozu |
| Zajištění kvality | 20 techniků | ISO 9001, statistické řízení procesů | Audit dodavatelů, procesní audit, řízení nápravných opatření |
Dokumentace certifikací a shody
| Osvědčení | Vydávající orgán | Rozsah | Platnost |
| ISO 9001:2015 | ZHONGDA/ SGS | Systém managementu kvality | Roční dohled |
| IEC 60947-2 Typová zkouška | Intertek | Bezpečnost a výkon produktu | Podle produktové řady |
| Označení CE | Notifikovaná osoba (Intertek) | přístup na trh EU | Závisí na designu |
| CCC (Čína) | CQC | Čínská povinná certifikace | 5letá platnost |
Proč se naše výroba ACB liší
Naše výrobní zařízení představujedvě desetiletí specializacev nízkonapěťových distribučních zařízeních poskytujících vzduchové jističe, které překračují průmyslové standardy prostřednictvím:
Vertikální integrace: Vlastní pokovování kontaktů, přesné obrábění a programování elektronické spouště zajišťují úplnou kontrolu kvality
Testovací investice: 2 miliony $+ ve vysoce výkonných testovacích laboratořích schopných ověření zkratu 150 kA
Digitální výroba: Výrobní linky integrované s MES s plnou sledovatelností (záznamy šarží, serializace součástí)
Možnost přizpůsobení: Od specializovaných tropických nátěrů až po proprietární komunikační protokoly vytváříme podle specifikace
Globální soulad: Multi-standardní certifikační strategie umožňující bezproblémový vstup na trh ve více než 80 zemích
Pro technické specifikace, selektivní koordinační studie nebo plánování továrního auditu poskytuje náš technický tým přímé konzultace, aby zajistil, že vaše architektura ochrany napájení splňuje současné požadavky i požadavky budoucího rozšíření.
- View as
Vzduchový jistič 1600A
CDADA je spolehlivým výrobcem vzduchového jističe 1600A, který má certifikaci CB s inteligentní ochranou a je postaven pro potřeby průmyslové distribuce elektrické energie s vysokým zatížením. Tento vzduchový jistič vyrobený z vysoce kvalitních komponent a robustní konstrukce se snadno ovládá a udržuje a bez problémů zapadá do průmyslových energetických systémů. Je to nejlepší volba pro velkoobchodní a OEM nákupy, poskytuje stabilní a spolehlivý výkon pro všechny požadavky průmyslové ochrany napájení.
Vzduchový jistič 2000A
2000A Air Circuit Breaker je produkt továrny CDADA, je ideální pro velkoobchodní a hromadné nákupy s certifikací IEC/GB. Produkt nabízí výsuvný nebo pevný typ, ideální pro průmyslové rozvody energie. Jako spolehlivý dodavatel ACB s otevřeným komunikačním rozhraním, které lze snadno nasadit v energetických systémech, vítáme objednávky OEM.
Vzduchový jistič 3200A
CDADA je profesionální výrobce a dodavatel ACB v Číně. Tento 3200A vzduchový jistič (řada DAA2-3200) je ideální pro hromadný nákup, vhodný pro sítě AC 50Hz, 690V. Může se pochlubit inteligentní ochranou a přesným selektivním vypínáním s možnostmi výsuvu/pevnosti. Je to spolehlivý nízkonapěťový ACB pro velkoodběratele, kteří potřebují stabilní výkon distribuce energie.
Vzduchový jistič 4000A
Vzduchový jistič 4000A nabízí spolehlivý výrobce CDADA. Je to nejlepší volba pro hromadné nákupy, navržená pro AC 50Hz, 690V systémy pro velké zatížení. Tento ACB se vyznačuje inteligentní ochranou a přesným selektivním vypínáním s flexibilním výsuvem a pevnou konfigurací. Ideální pro nastavení rozváděčů, vítáme hromadné objednávky a OEM projekty pro tento vysokokapacitní ACB.
Vzduchový jistič 6300A
Vyberte si CDADA jako svého dodavatele, náš 6300A Air Circuit Breaker je nejlepší volbou pro hromadné odběry, vysokokapacitní jednotka s certifikací IEC/GB postavená pro elektrárny a těžký průmysl. Dodává se ve výsuvném a pevném provedení, navržený pro spolehlivou ochranu nízkého napětí. Jsme důvěryhodným výrobcem, vítáme OEM projekty a hromadné objednávky ACB pro globální průmyslové odběratele.

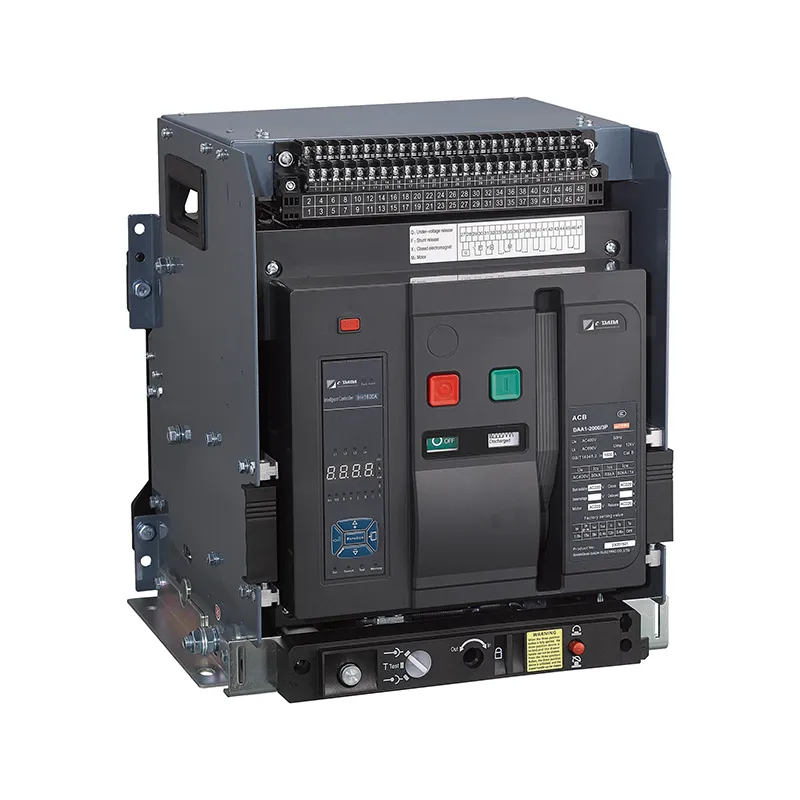

3fázový vzduchový jistič
CDADA je výrobcem 3fázových vzduchových jističů, tento produkt je ideální pro hromadné dodávky, všestranné řešení postavené pro průmyslové rozvodné sítě s výkonem 400A-6300A. Vyznačuje se inteligentní ochranou a přesným selektivním vypínáním v souladu s GB14048.2 a IEC60947-2. Je to 3P ACB pro OEM a distributory, kteří potřebují robustní a spolehlivé nízkonapěťové rozváděče pro globální projekty.
CDADA je Vzduchový jistič výrobcem a dodavatelem v Číně. Naše továrna slouží různým odvětvím, jako jsou energetické systémy, automatizace budov a průmyslová výroba, a nabízí flexibilní řešení OEM/ODM.
