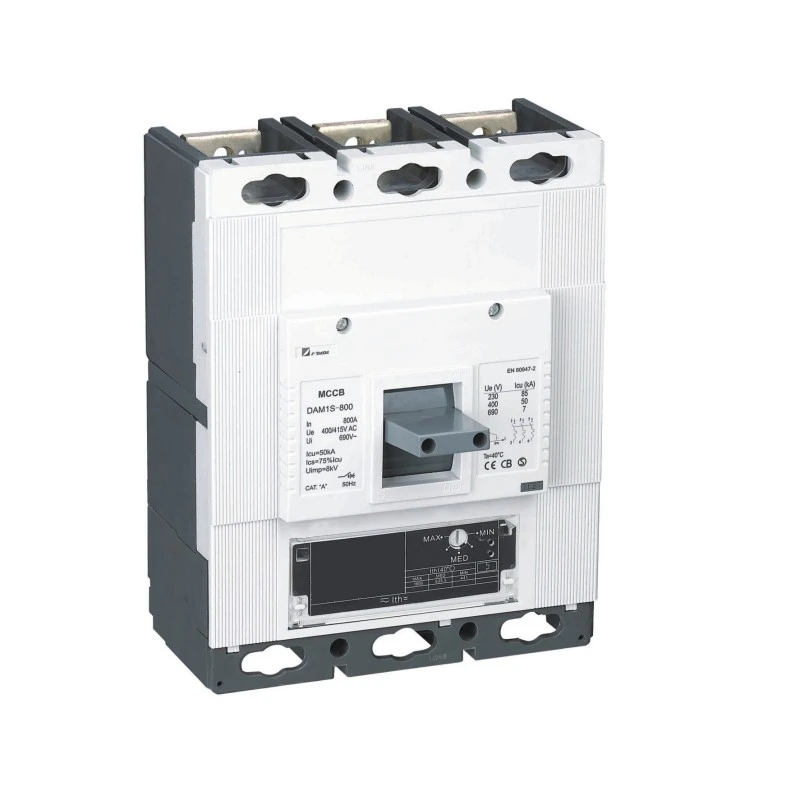

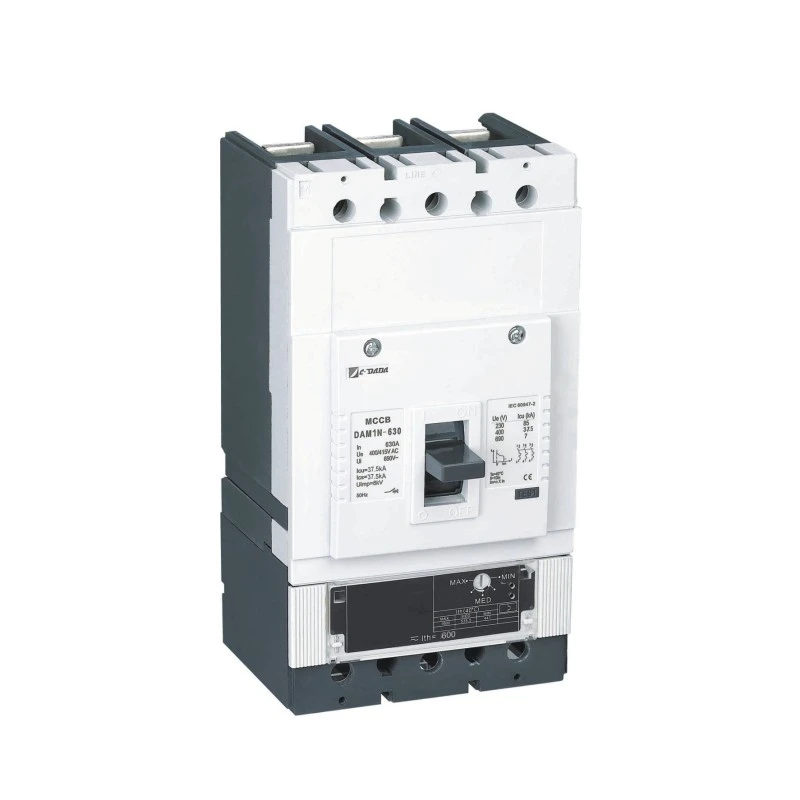

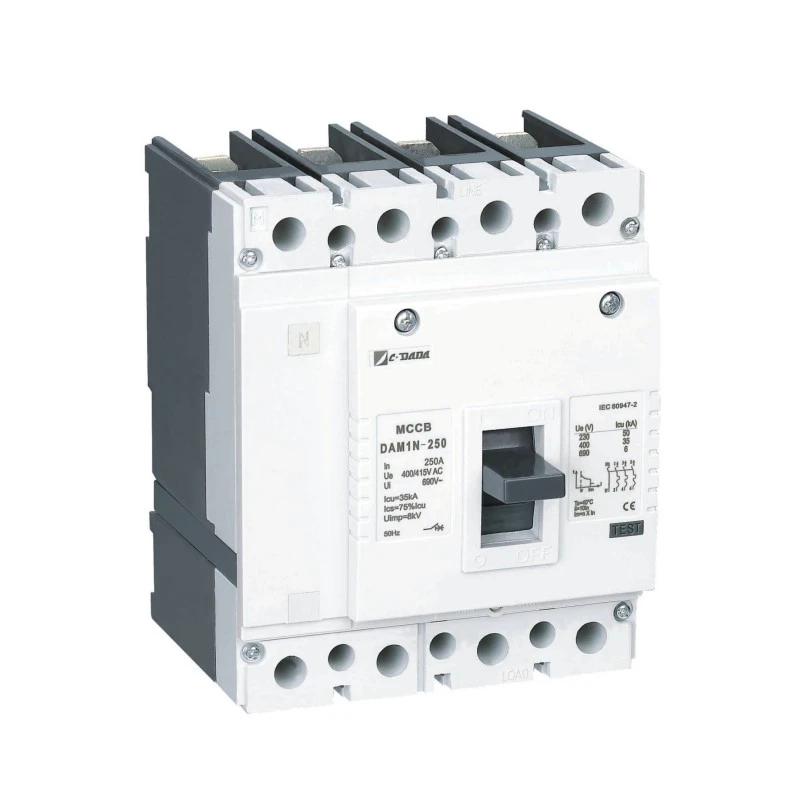

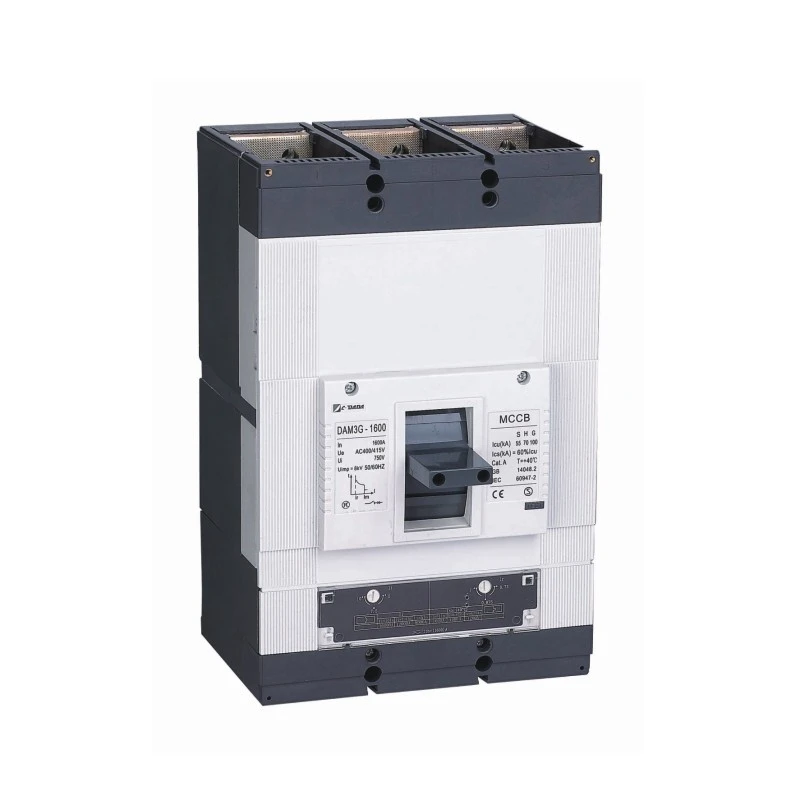

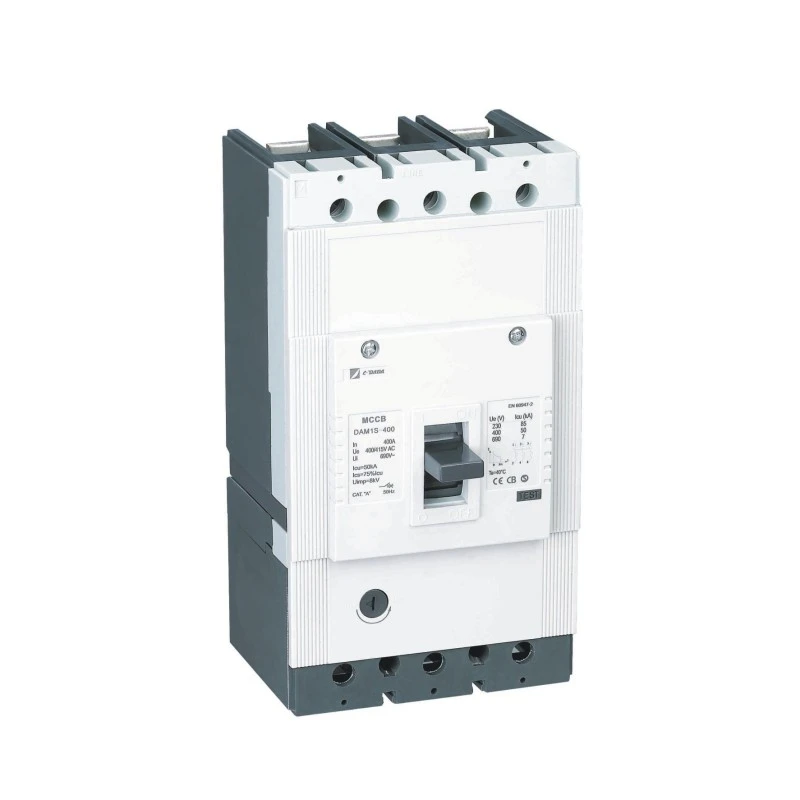

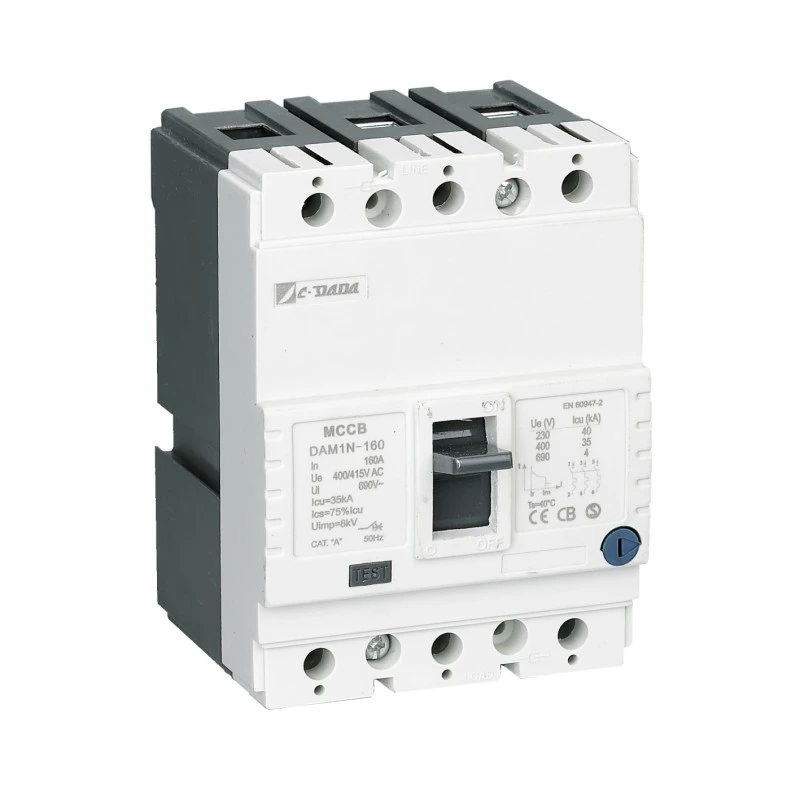

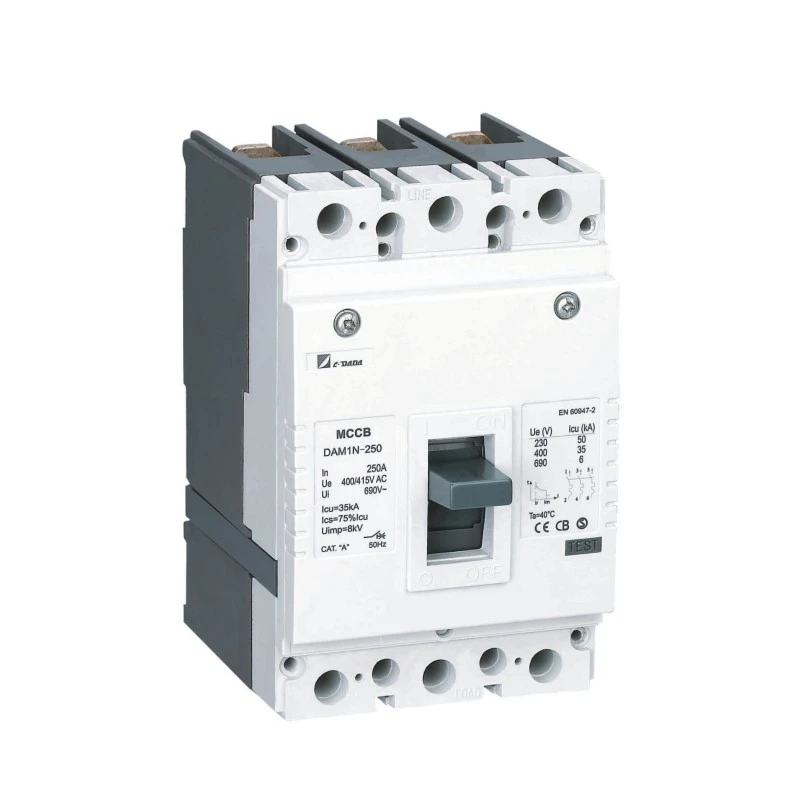

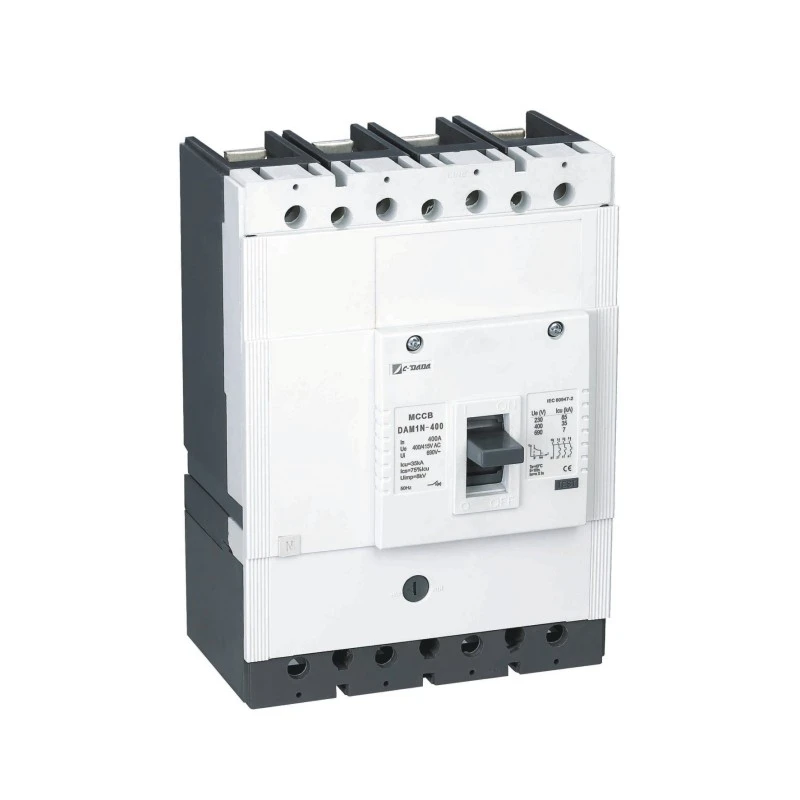

Tepelně nastavitelný jistič

Tepelně nastavitelný obvodový jistič řady DAM1 od společnosti Shanghai DADA Electric CO., LTD. je navržen tak, aby splňoval světové standardy a poskytoval robustní ochranu proti přetížení a zkratu. Díky nastavitelnému rozsahu teplotního nastavení od 70 % do 100 % In lze tento jistič doladit tak, aby vyhovoval vašim specifickým potřebám aplikace.

Je k dispozici v konfiguracích 3P a 4P, jmenovitých až 1600A při 400V/415V, přichází s globálními certifikacemi jako ASTA, KEMA, CE, CB, SEMKO a RoHS, které zajišťují shodu ve více regionech.

Elektrické parametry tepelně nastavitelného jističe DAM1

Klíčové specifikace

Model: Tepelně nastavitelný MCCB řady DAM1

Typ: Lisovaný jistič (MCCB)

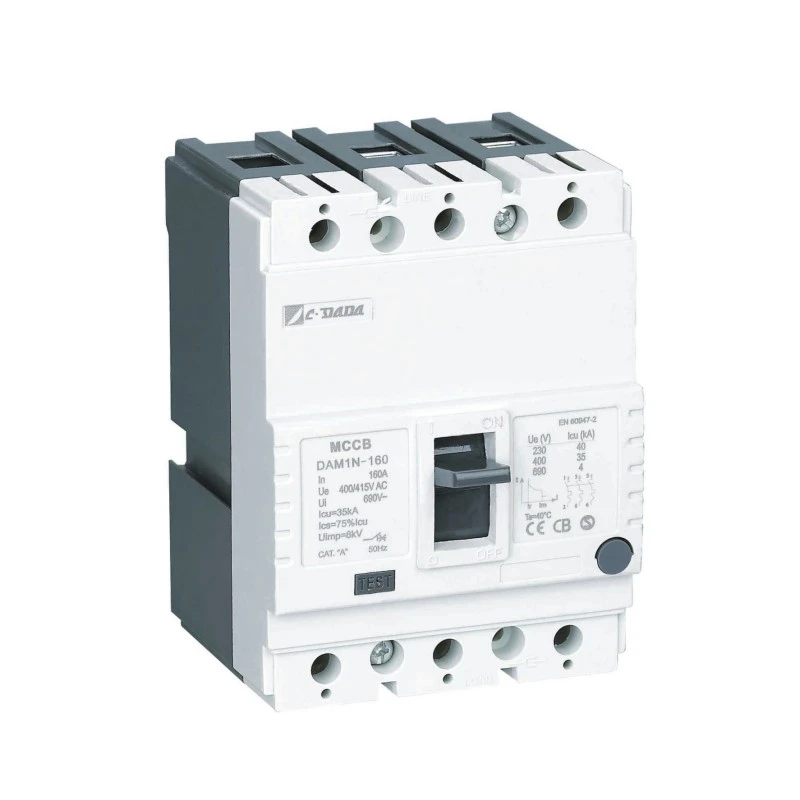

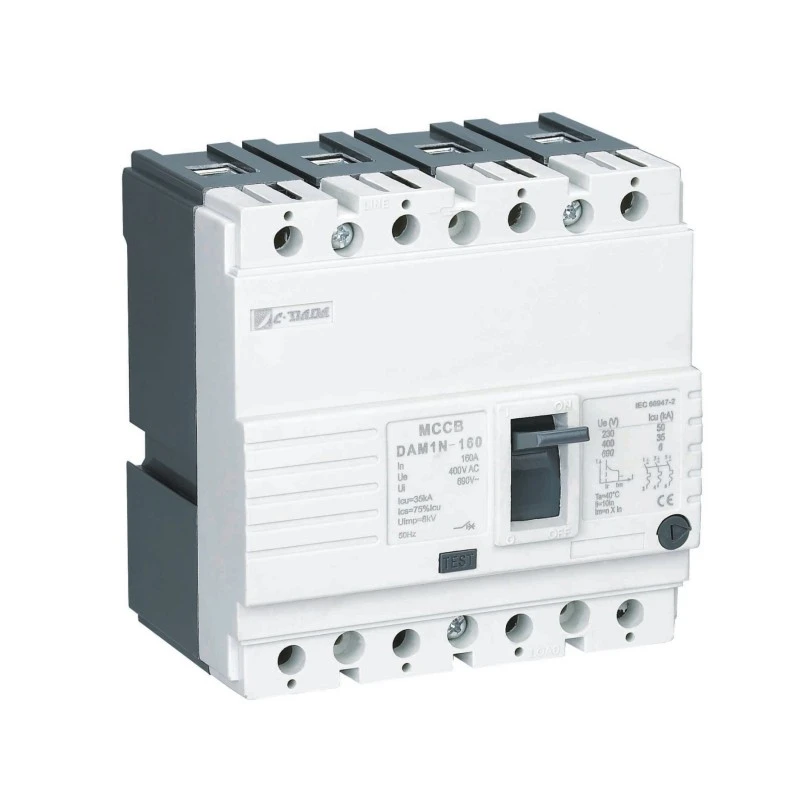

Póly: 3P / 4P

Jmenovité napětí (Ue): 400V / 415V AC

Jmenovitý proud (In): 16A – 1600A

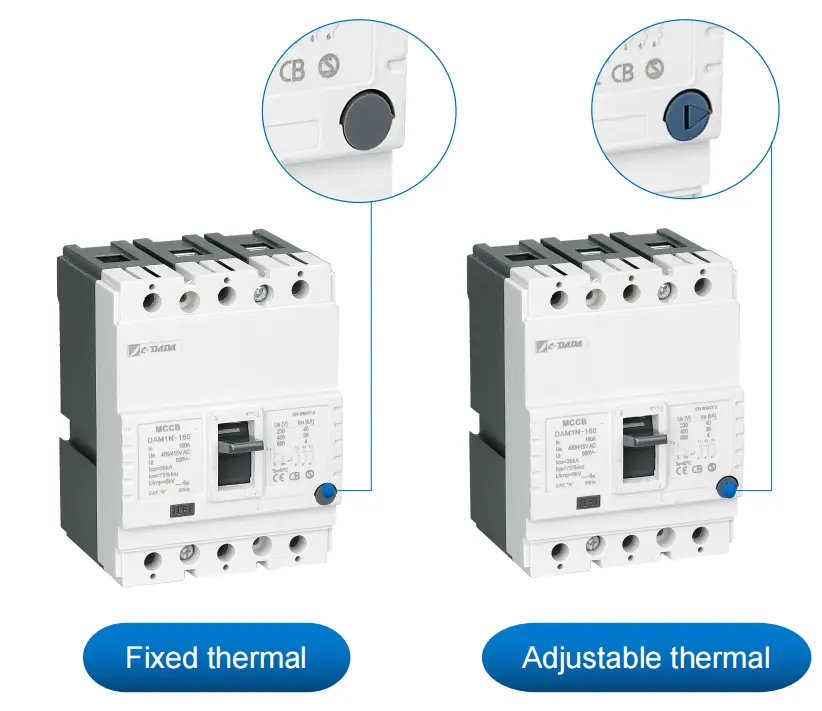

Nastavitelné tepelné nastavení: 70% - 100% In

Certifikace: ASTA, KEMA, CE, CB, SEMKO, RoHS

Velikosti rámu: 6 velikostí rámu

Další vlastnosti: Tlačítko Push-to-Trip, samostatné hlavní a obloukové kontakty

Pracovní princip a ochranný mechanismus

★ Tepelná ochrana (přetížení)

Tepelný článek řady DAM1 používá bimetalový pásek, který se ohne při zahřátí trvalým nadproudem (> jmenovitý proud). Úpravou teplotního nastavení mezi 70 % a 100 % In mohou uživatelé přizpůsobit dobu odezvy jističe tak, aby se předešlo nepříjemným vypnutím a zároveň byla zajištěna účinná ochrana.

★ Tlačítko Push-to-Trip

Pro účely testování umožňuje tlačítko Push-to-Trip ruční vypnutí jističe, čímž se ověřuje jeho provozní integrita, aniž by bylo nutné vyvolávat skutečný poruchový stav.

★ Samostatné hlavní a obloukové kontakty

Pro zvýšení odolnosti a výkonu je řada DAM1 vybavena samostatnými hlavními a obloukovými kontakty. Tato konstrukce zajišťuje ochranu hlavních kontaktů při vysokoproudých událostech a prodlužuje životnost jističe.

Aplikační scénáře

Tepelně nastavitelný jistič (MCCB) DAM1 je ideální pro širokou škálu aplikací, kde je nezbytná přesná kontrola ochrany proti přetížení. Patří sem:

★ Průmyslové závody: Zajištění stabilního provozu v ocelárnách, chemických závodech a ropných plošinách.

★ Komerční budovy: Ochrana elektrických systémů v nákupních centrech, kancelářských budovách a hotelech.

★ Utility: Spolehlivá distribuce v rozvodnách a rozvodných sítích.

★ Datová centra: Udržování doby provozuschopnosti kritické IT infrastruktury.

Proč zvolit CDADA?

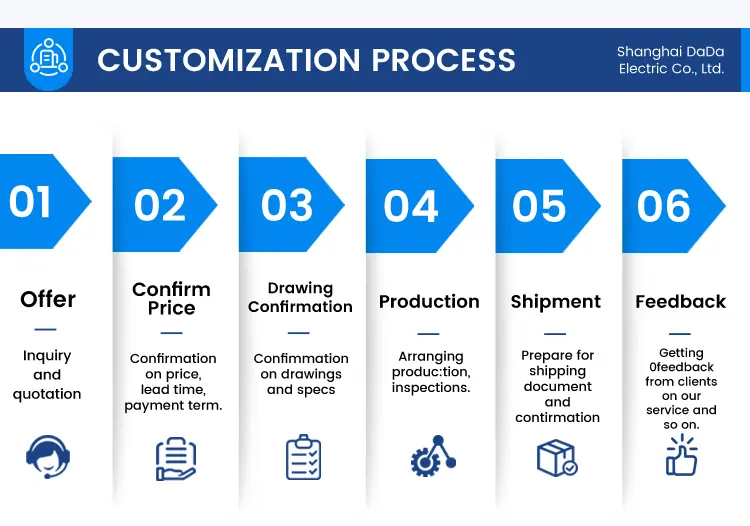

1. Máme profesionální tým pro výzkum a vývoj, máme standardní vývojový proces. Může poskytnout vynikající přizpůsobené služby.

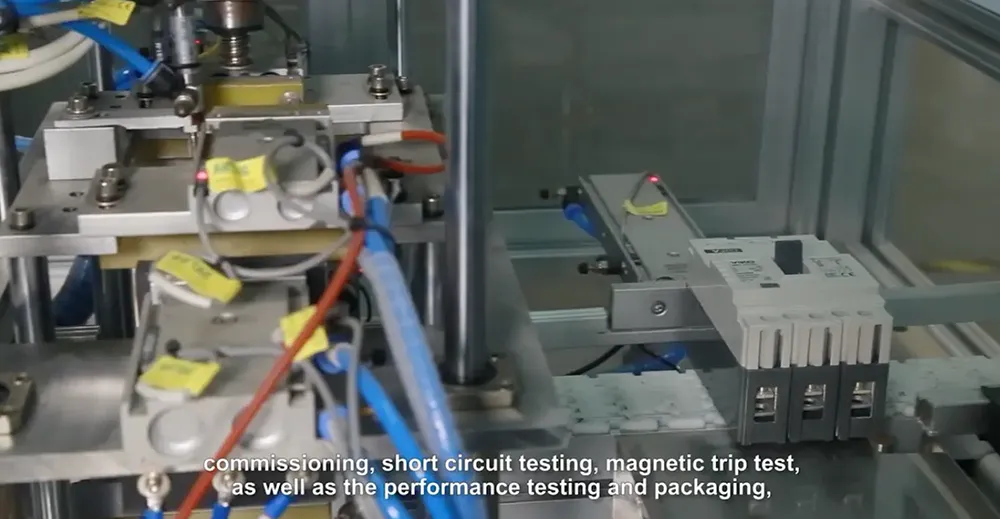

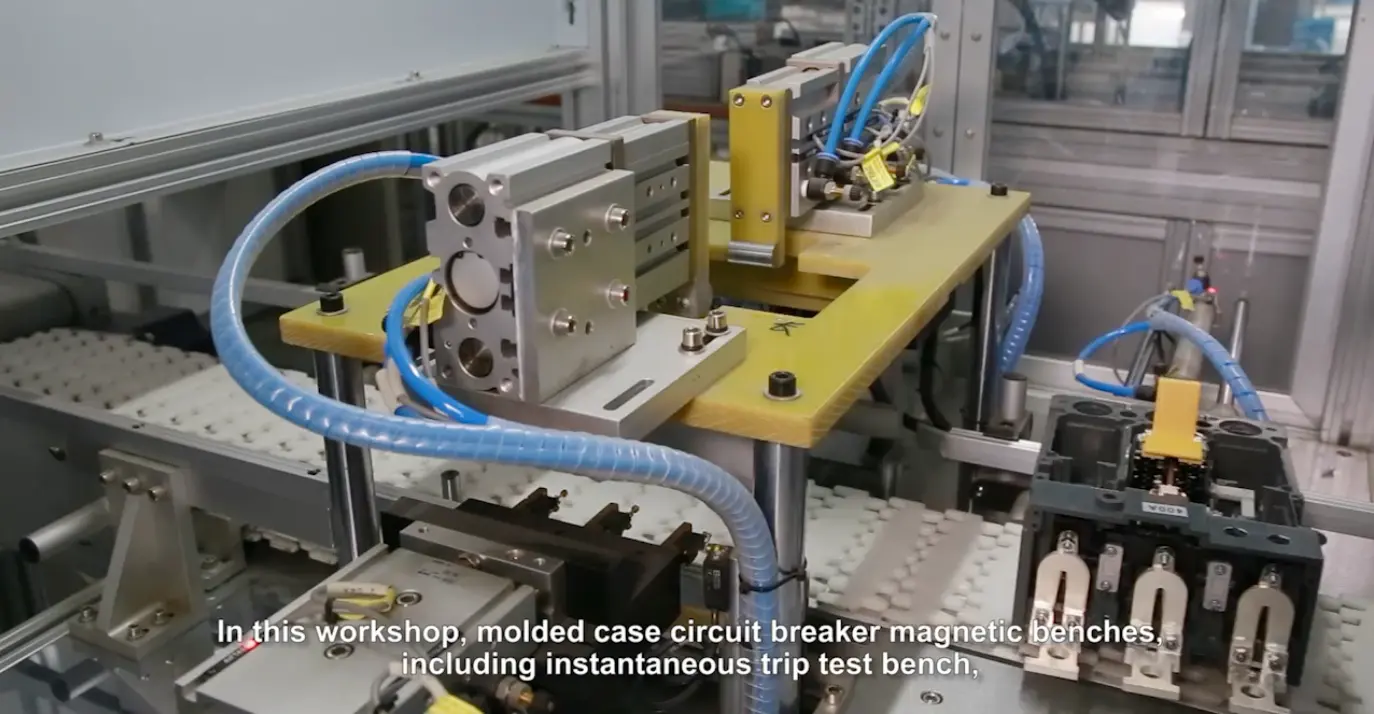

2. Vyrábíme jistič automatickou výrobní linkou, nyní máme 6 automatických výrobních linek. A denní kapacita je více než 1000 ks.

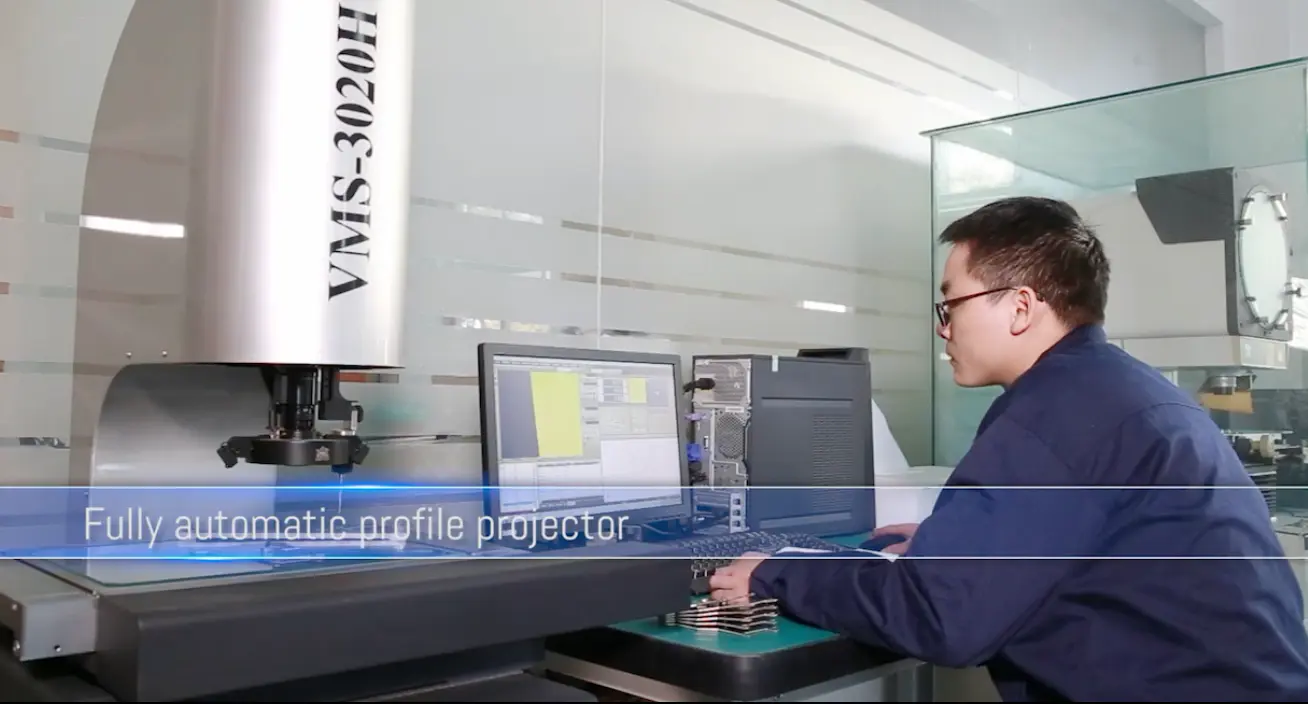

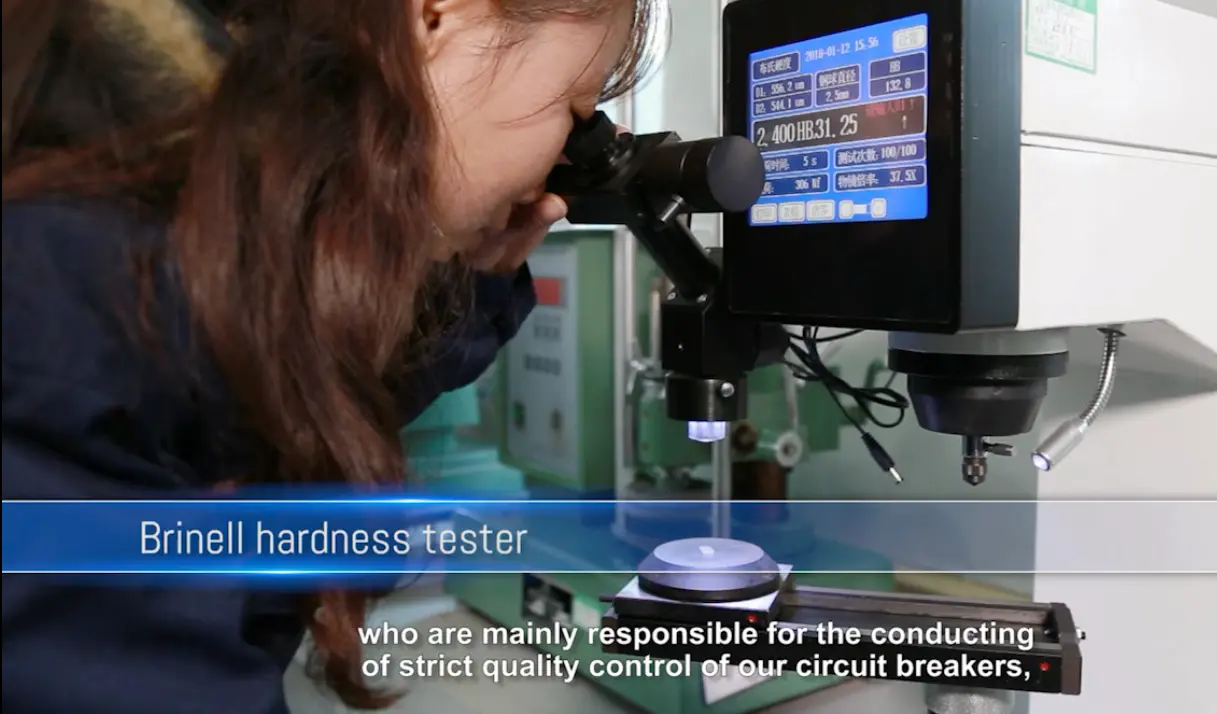

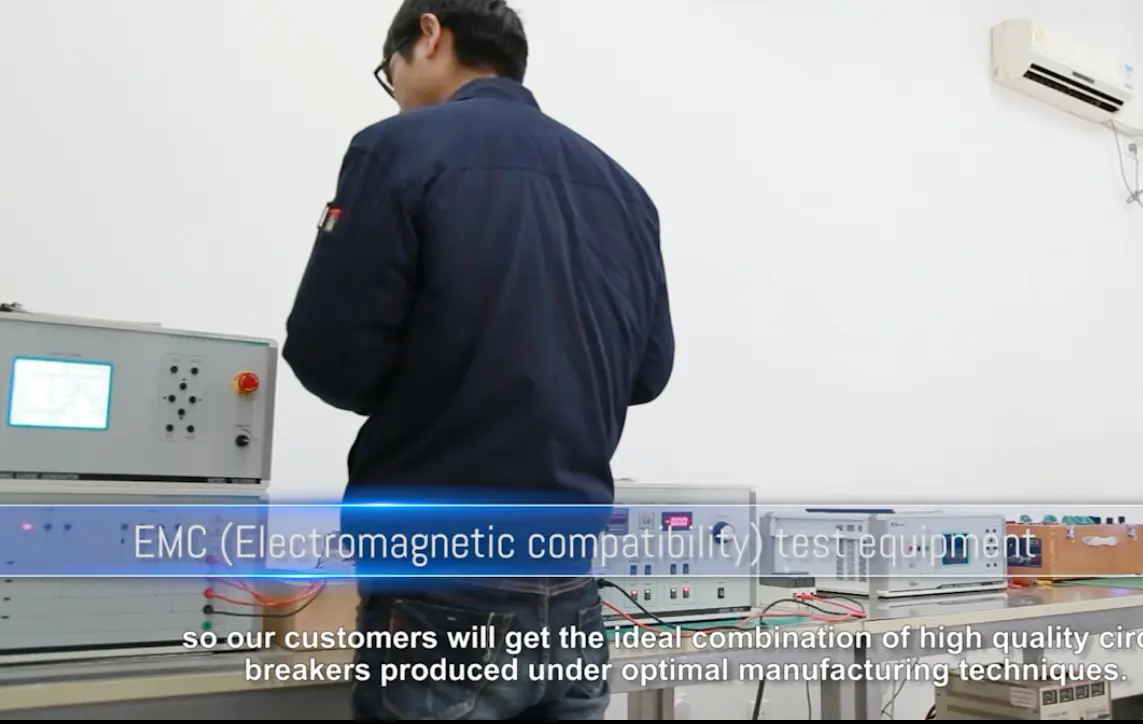

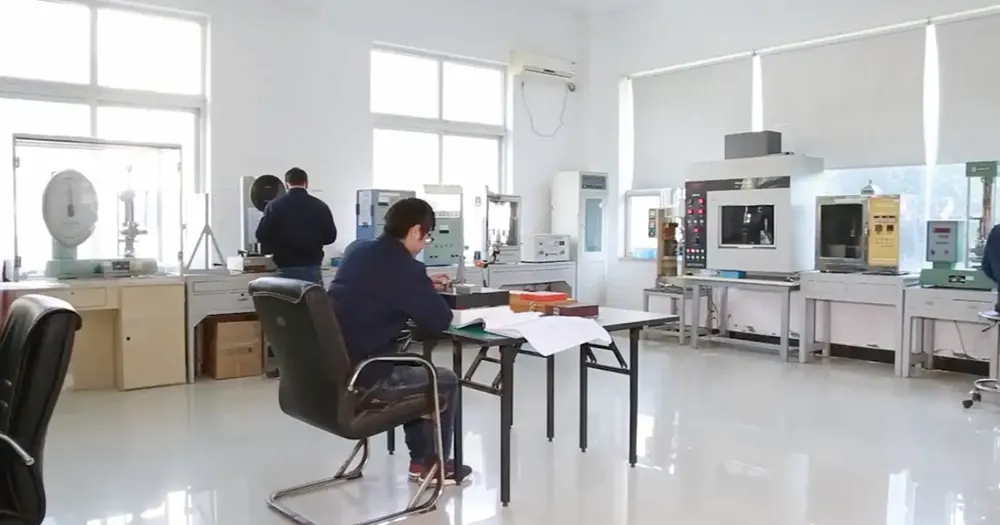

3. Máme plně funkční laboratoř, naše laboratoř je svědkem laboratoře, v naší laboratoři dokážeme provést tepelné zatížení, magnetickou a vypínací mez, životnost mechanismu, EMC.

4. Po získání CB, CE, SEMKO, KEMA, ASTA, ROHS, SASO, CCC global

Nejčastější dotazy

Q1: Jaký je nastavitelný rozsah teplotního nastavení pro DAM1 MCCB?

A1: Teplotní nastavení u řady DAM1 lze upravit mezi 70 % a 100 % In, což umožňuje přesné ovládání ochrany proti přetížení.

Q2: Lze tepelně nastavitelný jistič DAM1 použít ve 3pólové i 4pólové konfiguraci?

Odpověď 2: Ano, řada DAM1 je k dispozici v konfiguraci 3P i 4P, takže je vhodná pro různé aplikace.

Q3: Má DAM1 MCCB nějaké další funkce pro testování nebo údržbu?

A3: Ano, řada DAM1 obsahuje tlačítko push-to-trip pro snadné testování a ověření funkčnosti jističe bez vyvolání poruchového stavu.

Q4: Jak zvládá MCCB DAM1 zkraty?

A4: Řada DAM1 obsahuje magnetický vypínací mechanismus, který poskytuje okamžitou ochranu proti zkratu a zajišťuje rychlé odpojení poruchových proudů.

Q5: Je pro DAM1 MCCB k dispozici nějaké příslušenství?

A5: Ano, k dispozici je široká škála příslušenství, včetně poplachových kontaktů, pomocných kontaktů, podpěťových spouští a elektrických ovládacích mechanismů, které zvyšují flexibilitu a funkčnost jističe.
