A 125 Miniaturní jistič 15KAje určen pro elektrické systémy, které vyžadují jak vysokou proudovou kapacitu, tak spolehlivou ochranu proti zkratu. Na rozdíl od konvenčních MCB s nízkým výkonem může zařízení s vysokou vypínací kapacitou 125A řešit náročné distribuční aplikace, kde mohou být poruchové proudy podstatně vyšší. Tento článek vysvětluje, jak MCB 125 15KA funguje, co znamenají jeho klíčové specifikace, kde jej lze použít, jak jej správně vybrat a nainstalovat a co by měly nákupní týmy před zadáním objednávky zkontrolovat. Zkoumá také praktické konstrukční vlastnosti řady DAB7-125 od Shanghai DaDa Electric Co., Ltd., včetně tepelně-magnetické ochrany, designu s omezením proudu, velkých kabelových koncovek a vypínací kapacity 15 kA.
Obsah
- Co je miniaturní jistič 125 15KA?
- Proč záleží na 125A a 15KA?
- Jak funguje ochranný mechanismus?
- Které funkce zlepšují praktický výkon?
- Kde lze 125 15KA MCB použít?
- Klíčové specifikace k prozkoumání
- Jak vybrat správnou konfiguraci
- Pokyny k instalaci a údržbě
- Běžné problémy a problémy s nákupem
- Proč Shanghai DaDa Electric Co., Ltd.?
- Často kladené otázky
- Závěrečné úvahy

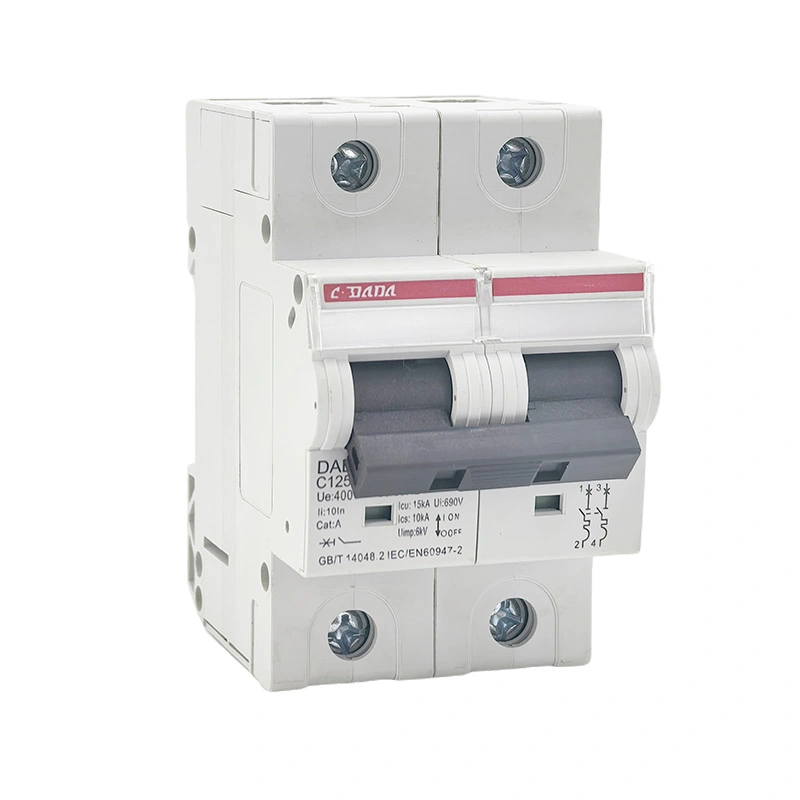

Co je miniaturní jistič 125 15KA?
Miniaturní jistič 125 15KA je vysokoproudé ochranné zařízení určené k přerušení elektrických obvodů, když nastanou abnormální proudové podmínky. V označení produktu „125“ obecně označuje jmenovitý proud až 125 A, zatímco „15KA“ označuje zkratovou vypínací schopnost 15 kA za příslušných zkušebních podmínek a normy.
Tato dvě čísla popisují různé elektrické charakteristiky. Jmenovitý proud 125A se týká proudu, který je jistič navržen za specifických provozních podmínek. Hodnota 15 kA se vztahuje k úrovni předpokládaného zkratového proudu, který může jistič za specifikovaných podmínek bezpečně přerušit.
Toto rozlišení je důležité, když inženýři porovnávají jističe. Vyšší jmenovitý proud neznamená automaticky vyšší zkratovou vypínací schopnost. Obě hodnoty musí být vyhodnoceny vůči elektrickým charakteristikám instalace.
Řada DAB7-125 od Shanghai DaDa Electric Co., Ltd. je vyvinuta pro průmyslové a komerční aplikace distribuce energie. Publikované informace o produktu uvádějí maximální jmenovitý proud 125 A a možnosti vysoké vypínací kapacity včetně 15 kA. Výrobce také specifikuje tepelně-magnetickou ochranu a provedení omezující proud.
Proč záleží na 125A a 15KA?
Elektrické rozvodné systémy mohou obsahovat značnou poruchovou energii, zejména v blízkosti transformátorů, rozvodných desek, průmyslových strojů a velkých energetických zátěží. Pokud je ochranné zařízení vystaveno poruchovému proudu, který překračuje jeho specifikovanou schopnost přerušení, následky mohou zahrnovat poškození zařízení, nadměrné jiskření a vážná bezpečnostní rizika.
Vypínací kapacita 15 kA poskytuje vyšší rezervu přerušení než mnoho standardních jističů s nízkou vypínací kapacitou. Skutečná vhodnost však závisí na předpokládaném zkratovém proudu v místě instalace a požadavcích platné elektrotechnické normy.
| Parametr | Co označuje | Proč na tom záleží |
|---|---|---|
| 125A | Jmenovitý proud | Určuje normální proudový rozsah jističe. |
| 15 kA | Vysoká schopnost zkratového přerušení | Pomáhá vypínači přerušit specifikované vysoké poruchové proudy. |
| Termální výlet | Ochrana proti přetížení | Reaguje na trvalé nadměrné aktuální podmínky. |
| Magnetický výlet | Ochrana proti zkratu | Poskytuje rychlý provoz během těžkých poruchových stavů. |
| Omezení proudu | Snížení energie poruchy | Může pomoci omezit stres kladený na následné zařízení. |
Při navrhování distribučního systému by proto měl být jistič vybrán z výpočtu skutečného zatížení, jmenovitého výkonu vodiče, výpočtu poruchového proudu, napětí, frekvence, konfigurace pólů a požadavků na koordinaci spíše než ze samotného jmenovitého proudu.
Jak funguje ochranný mechanismus?
Moderní jistič obecně kombinuje dva základní principy vypínání: tepelnou ochranu a magnetickou ochranu. Tyto dva mechanismy řeší různé typy nadproudových událostí.
Tepelná ochrana reaguje na podmínky přetížení, které v průběhu času přetrvávají. Když proud překročí zamýšlenou provozní úroveň, teplo způsobí spuštění tepelného článku a otevření obvodu.
Magnetická ochrana je určena pro vysokoproudé poruchové stavy. Silná magnetická odezva může rychle aktivovat vypínací mechanismus, když dojde k vážnému zkratu.
Když se kontakty během přerušení poruchy oddělí, může se vytvořit elektrický oblouk. Vnitřní struktury řízení oblouku pomáhají ovládat a uhasit oblouk během přerušení.
Konstrukce omezující proud může snížit energii, která může procházet obvodem během zkratu, což pomáhá snížit namáhání připojených součástí.
Informace o produktu DAB7-125 popisují funkci tepelného a magnetického vypínání, mechanismus bez vypínání a konstrukci omezující proud. Tyto vlastnosti jsou zvláště důležité pro aplikace, kde musí ochranné zařízení reagovat konzistentně jak na dlouhodobé přetížení, tak na vysokoproudé poruchy.
Které funkce zlepšují praktický výkon?
Elektrická ochranná zařízení se nehodnotí pouze podle jmenovitého proudu. Praktická použitelnost může ovlivnit mechanická konstrukce, design svorek, materiály kontaktů, způsob montáže a uspořádání vnitřního ovládání oblouku.
- Vysoká vypínací schopnost:Specifikace 15 kA poskytuje vyšší schopnost zkratového přerušení než mnoho běžných jističů s nízkou vypínací kapacitou.
- Velké kabelové koncovky:Řada DAB7-125 je navržena s velkými svorkami vhodnými pro měděné a hliníkové vodiče do 35 mm² podle zveřejněných informací výrobce.
- Mechanismus bez vypínání:Jistič si může zachovat svou ochrannou funkci, i když je ovládací mechanismus držen v poloze ON.
- Pozitivní indikace kontaktu:Jasná indikace stavu kontaktu může usnadnit kontrolu a údržbu.
- Tepelně magnetický provoz:Různé nadproudové podmínky lze řešit pomocí doplňkových vypínacích mechanismů.
- Montáž na DIN lištu:Modulární montáž zjednodušuje instalaci v rámci kompatibilního distribučního zařízení.
- Pouzdro zpomalující hoření:Publikované informace DAB7-125 specifikují materiál pláště zpomalující hoření PA66.
Tyto detaily jsou důležité pro distributory a systémové integrátory, protože účinnost instalace a provozuschopnost mohou ovlivnit celkovou provozní zkušenost, nejen počáteční nákupní cenu.
Kde lze 125 15KA MCB použít?
125A jistič s vysokou vypínací kapacitou lze uvažovat pro elektrické rozvodné systémy, kde proud v obvodu a úroveň poruchy spadají do specifikovaného provozního rozsahu zařízení. Typická aplikační prostředí mohou zahrnovat průmyslová zařízení, komerční budovy, distribuční panely zařízení a další obvody s vyšším proudem.
| Aplikace | Typický požadavek | Potenciální přínos |
|---|---|---|
| Průmyslová distribuce | Vyšší proudové zatížení a náročné poruchové stavy | Vysoká proudová kapacita s ochranou proti zkratu |
| Komerční budovy | Spolehlivá ochrana distribuce | Kompaktní modulární ochrana pro rozvodné obvody |
| Strojní systémy | Ochrana elektrických zařízení a přívodů | Tepelná a magnetická nadproudová odezva |
| Distribuční panely | Prostorově efektivní ochranná zařízení | Instalace na DIN lištu a modulární konstrukce |
| Zařízení náročné na energii | Vyšší obvodový proud | Konfigurace jmenovitého proudu až 125 A v závislosti na zvoleném modelu |
Vhodnost aplikace musí být vždy potvrzena podle kompletního elektrického návrhu. Napětí, frekvence, potenciální poruchový proud, velikost vodiče, okolní teplota, konfigurace pólů a příslušná instalační pravidla mohou změnit vhodný výběr jističe.
Klíčové specifikace k prozkoumání
Kupující se často zaměřují na „125A“ a „15kA“, protože jsou snadno srozumitelné. Profesionální zadávání zakázek však vyžaduje širší přezkum specifikací.
| Specifikace | Otázka k nákupu |
|---|---|
| Jmenovitý proud | Odpovídá zvolený jmenovitý výkon vypočtenému zatížení obvodu a kapacitě vodiče? |
| Vypínací schopnost | Je specifikovaná kapacita 15 kA vhodná pro potenciální poruchový proud? |
| Jmenovité napětí | Odpovídá jistič systémovému napětí a uspořádání distribuce? |
| Počet pólů | Vyžaduje obvod 1P, 2P, 3P, 4P nebo jinou konfiguraci? |
| Výletová křivka | Je zvolená charakteristika spouštění kompatibilní s připojenou zátěží? |
| Použitelný standard | Splňuje produkt standard požadovaný pro cílový trh a instalaci? |
| Kapacita terminálu | Mohou svorky bezpečně umístit specifikovaný vodič? |
| Způsob instalace | Je nutná montáž na DIN lištu nebo jiné montážní uspořádání? |
Například IEC 60947-2 a IEC/EN 60898-1 používají různé klasifikace a testovací rámce pro jističe. Publikovaná data výrobce tedy mohou obsahovat terminologii Icu i Icn v závislosti na standardu a kategorii produktu. Kupující by si měl přesně ověřit, které jmenovité hodnoty platí pro napětí a provozní podmínky zamýšlené instalace.
Jak vybrat správnou konfiguraci
Výběr miniaturního jističe 125 15KA by měl začít spíše elektrickým systémem než katalogem produktů. Jednoduchý proces výběru může snížit riziko nesouladu jističe s obvodem.
- Určete návrhový proud.Vypočítejte očekávaný trvalý a přerušovaný proud zátěže.
- Zkontrolujte dimenzování vodiče.Ochranné zařízení by mělo být koordinováno s povoleným proudem kabelu za skutečných podmínek instalace.
- Určete předpokládaný zkratový proud.Zvolená vypínací schopnost by měla odpovídat úrovni poruchy v místě instalace.
- Potvrďte napětí a frekvenci.Ujistěte se, že jistič je dimenzován pro elektrický systém.
- Vyberte uspořádání tyčí.Zvažte požadavky na fázové a nulové vodiče.
- Zkontrolujte charakteristiky cesty.Vypínací křivka by měla být vhodná pro připojenou zátěž a očekávané náběhové podmínky.
- Potvrďte standardy a certifikace.Zkontrolujte požadavky cílového trhu, specifikaci projektu a místní elektrotechnické předpisy.
- Ověřte fyzickou kompatibilitu.Potvrďte rozměry, velikost svorek, kompatibilitu s lištou DIN a rozteč panelů.
Pokyny k instalaci a údržbě
Správná instalace je nezbytná pro jakékoli vysokoproudé ochranné zařízení. Ani dobře navržený jistič nedokáže kompenzovat nesprávně dimenzované vodiče, uvolněné svorky, nevhodné kryty nebo nesprávné instalační postupy.
- Před instalací ověřte model a jmenovitý výkon jističe.
- Odpojte elektrické napájení a dodržujte příslušné bezpečnostní postupy.
- Ujistěte se, že průřez vodiče je kompatibilní se svorkou.
- Vodiče správně připravte a vyhněte se poškozeným nebo nesprávně odizolovaným koncům kabelů.
- Utáhněte svorky podle požadavků výrobce.
- Ujistěte se, že je jistič bezpečně namontován na kompatibilní DIN lištu.
- Zkontrolujte, zda kryt poskytuje vhodnou ochranu a volný prostor.
- Pravidelně kontrolujte svorky, zda nevykazují známky přehřátí, změny barvy nebo mechanické uvolnění.
- Otestujte ochranný systém podle požadavků na údržbu instalace.
Plány údržby by měly odrážet prostředí a pracovní cyklus. Průmyslové instalace s vysokým zatížením, častým spínáním, prachem, vibracemi nebo zvýšenými teplotami mohou vyžadovat častější kontrolu než málo zatížené vnitřní rozvody.
Běžné problémy a problémy s nákupem
Kupující silnoproudých jističů se často setkávají s několika praktickými problémy. Řešením těchto problémů před pořízením můžete předejít zpožděním a problémům s instalací.
Některé výpisy produktů zmiňují pouze obecnou „vysokou vypínací schopnost“. Kupující by si měli vyžádat přesné hodnocení, standard, napětí a zkušební základ.
Výběr 125A bez kontroly kapacity kabelu a skutečného návrhového proudu může způsobit problémy s koordinací.
Větší vodiče vyžadují svorky navržené tak, aby přijaly požadovanou plochu průřezu. Před nákupem by měla být potvrzena kompatibilita terminálu.
Mezinárodní kupující často potřebují technické specifikace, certifikace, výkresy a informace o produktech pro schválení projektu.
Profesionální dodavatel by měl být schopen poskytnout jasná data o produktu a pomoci kupujícím pochopit rozdíly mezi jmenovitým proudem, vypínací schopností, vypínacími charakteristikami a požadavky na instalaci.
Proč Shanghai DaDa Electric Co., Ltd.?
Shanghai DaDa Electric Co., Ltd.vyvíjí a vyrábí produkty ochrany obvodů pro průmyslové a komerční elektrické aplikace. Její publikované produktové portfolio zahrnuje MCB, MCCB, RCBO, RCCB a související ochranná zařízení.
Řada DAB7-125 je umístěna pro aplikace vyžadující vyšší proudovou kapacitu a vysokou schopnost zkratového vypínání. Publikované specifikace zahrnují vysokou vypínací schopnost 15 kA, tepelně-magnetickou vypínací funkci, design s omezením proudu, indikaci kladného kontaktu a svorky vhodné pro větší vodiče. :contentReference[oaicite:1]{index=1}
Informace výrobce také popisují specializované lisovny, bodové svařování, nýtování, vstřikování a montážní dílny, které podporují výrobu produktů MCB a MCCB. :contentReference[oaicite:2]{index=2}
Pro distributory, velkoobchodníky s elektroinstalací, výrobce panelů a OEM zákazníky může být tento typ výrobních schopností užitečný, když jsou konzistentní dodávky produktů, technická dokumentace a podpora konfigurace důležitou součástí rozhodování o nákupu.
| Požadavek kupujícího | Příslušná charakteristika DAB7-125 |
|---|---|
| Ochrana vysokoproudého obvodu | Jmenovitý proud až 125A |
| Vyšší požadavky na zkrat | Vypínací kapacita až 15 kA podle zveřejněných informací o produktu |
| Ochrana proti přetížení | Funkce tepelného vypnutí |
| Odezva na zkrat | Funkce magnetického spouštění |
| Větší vodiče | Velké kabelové koncovky určené pro vodiče do 35 mm² podle informací výrobce |
| Instalace panelu | Modulární konstrukce montáže na DIN lištu |
Specifikace produktu by měly být vždy potvrzeny podle nejnovější technické dokumentace před konečným schválením projektu, zejména pokud bude jistič instalován v prostředí s vysokým poruchovým proudem nebo v regulovaném elektrickém systému.
Často kladené otázky
15KA označuje zkratovou vypínací schopnost 15 kA za příslušných specifikovaných zkušebních podmínek. Označuje úroveň předpokládaného zkratového proudu, který je zařízení navrženo k přerušení podle příslušného jmenovitého výkonu a normy.
Ne. Výběr musí vzít v úvahu kapacitu vodiče, charakteristiky zatížení, napětí systému, okolní podmínky, poruchový proud, konfiguraci pólů a příslušné elektrické požadavky.
125A je spojeno se jmenovitým proudem jističe, zatímco 15kA se týká jeho schopnosti zkratového přerušení. Popisují různé vlastnosti ochranného zařízení.
Lze jej považovat za vhodné průmyslové distribuční obvody, pokud elektrický systém spadá do specifikovaných jmenovitých hodnot produktu a požadavků na instalaci.
Ne. Vypínací schopnost je pouze jedním faktorem výběru. Musí se také vyhodnotit napětí, jmenovitý proud, vypínací charakteristiky, koordinace vodičů, konfigurace pólů a podmínky instalace.
Tepelná ochrana řeší trvalé přetížení, zatímco magnetická ochrana rychle reaguje na poruchové stavy vysokého proudu, jako jsou zkraty.
Publikované informace DAB7-125 společnosti Shanghai DaDa Electric uvádějí, že její velké kabelové koncovky jsou vhodné pro měděné a hliníkové kabely do 35 mm². Přesné uspořádání vodičů by mělo být vždy před instalací potvrzeno aktuální technickou dokumentací.
Kupující by si měli vyžádat technický list, příslušné normy, jmenovité napětí, údaje o vypínací kapacitě, jízdní charakteristiky, rozměrové výkresy, informace o terminálech, certifikace a podrobnosti o balení relevantní pro trh určení.
Závěrečné úvahy
Miniaturní jistič 125 15KA řeší specifickou kombinaci požadavků: relativně vysoká proudová kapacita a vylepšená schopnost zkratového přerušení. Pro inženýry a nákupní týmy je pochopení toho, co každé hodnocení představuje, zásadní pro správné technické rozhodnutí.
Nejdůležitější úvahy přesahují hodnoty „125A“ a „15kA“. Kompletní hodnocení by mělo zahrnovat jmenovité napětí, poruchový proud, vypínací charakteristiky, konfiguraci pólů, kompatibilitu vodičů, platné normy, prostředí pro instalaci a fyzické rozměry.
Řada DAB7-125 od Shanghai DaDa Electric Co., Ltd. kombinuje vysokoproudovou ochranu s tepelně-magnetickým provozem, design omezující proud, velké kabelové koncovky a publikovanou vypínací schopnost až 15 kA. Tyto vlastnosti činí produkt relevantním pro řadu průmyslových a komerčních distribučních aplikací, pokud jsou správně sladěny s elektrickým systémem.
