Praktický průvodce jističem lisované skříně

2026-08-25 0 Nechte mi zprávu

Co je MCCB?

MCCB -jistič lisovaného pouzdra— je nízkonapěťové ochranné zařízení, které automaticky odpojí obvod, když zjistí přetížení nebo zkrat. Na rozdíl od pojistky ji lze po vypnutí resetovat a znovu použít. Uvnitř lisovaného pouzdra zajišťuje tepelně-magnetický spouštěcí mechanismus dvě úlohy: tepelný prvek reaguje na trvalé přetížení, zatímco magnetický prvek reaguje okamžitě na zkratové poruchy. Výsledkem je ochrana, která odpovídá chování skutečné elektrické zátěže.

Kdy zvolit jistič: hlavní přívody, třífázové rozvodné panely, velké obvody motoru nebo jakékoli místo, kde potenciální zkratový proud překročí to, co může jistič přerušit.

Když MCB stačí: konečné dílčí obvody s mírným zatížením a nízkou úrovní poruch — obytné desky, osvětlení a zásuvkové obvody.

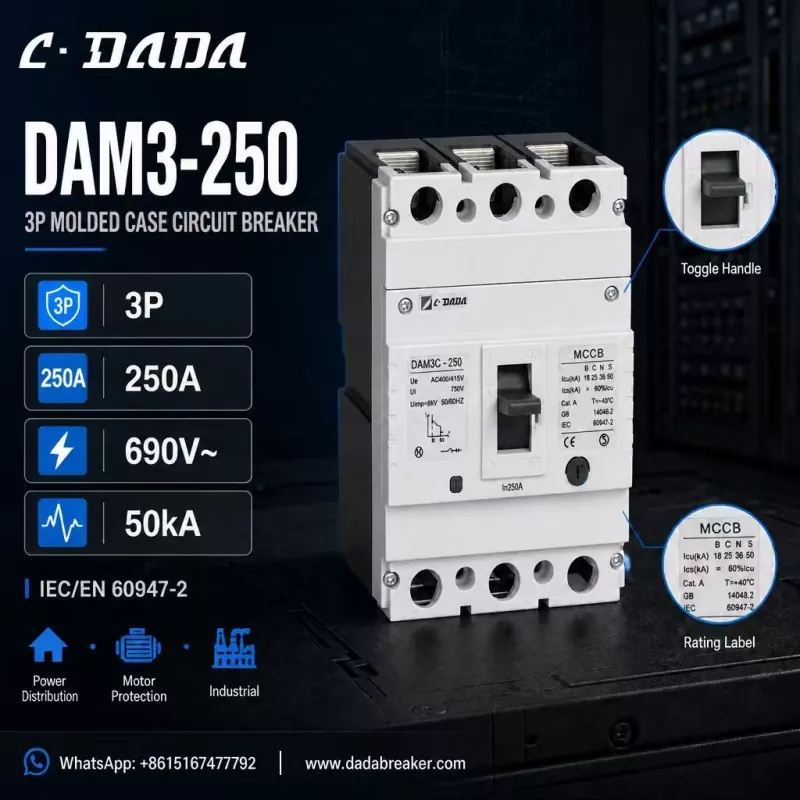

250A three-pole MCCB

Jak vybrat správný MCCB

Jmenovitý proud (In)

1. — přizpůsobte trvalé zatížení a ponechte prostor pro rozběhové proudy motorů.

Vypínací schopnost (Icu / Ics)

2. — musí být vyšší než předpokládaný zkratový proud v místě instalace. Čím vyšší úroveň poruchy, tím vyšší Icu potřebujete.

Poláci

3. — 3P pro třífázové systémy, 4P, kde nulový vodič také potřebuje odpojení.

Hodnoty napětí

4. — Zkontrolujte jmenovité provozní napětí (Ue), izolační napětí (Ui) a odolnost vůči impulsům (Uimp) vůči systému.

Normy a certifikace

5. — Shoda s normou IEC/EN 60947-2 a označení CE jsou základem pro mezinárodní projekty.

Aplikace

6. — ochrana motoru, rozvod energie a průmyslové instalace mohou vyžadovat různé jmenovité hodnoty rámu a vypínací charakteristiky.

Jak vypadá dobře specifikovaný 250A MCCB:

Aby to bylo konkrétní, zvažte DAM3-250 od C·DADA Electric — 250A třípólový MCCB, který ilustruje, co je třeba hledat v této třídě zařízení:

3P konfigurace

● se jmenovitým proudem 250A (In), vhodný pro třífázové rozvodnice

Hodnoty napětí:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Vypínací schopnost až 50 kA

● — Icu 18 / 25 / 36 / 50 kA napříč variantami B / C / N / S, takže instalátoři mohou porovnávat úrovně poruch v různých bodech sítě

Shoda s normami IEC/EN 60947-2 a GB 14048.2

● Označení CE, s jasnou přepínací rukojetí ON/OFF pro viditelný provozní stav

● Navrženo pro rozvod energie, ochranu motoru a průmyslové aplikace

Logika této specifikace: 250A, 3pólový rám s vypínací kapacitou třídy 50kA pokrývá většinu potřeb výrobců panelů a dodavatelů – od hlavních rozvaděčů po obvody napájení motoru – zatímco více variant Icu vám umožní správně dimenzovat náklady na skutečné úrovně poruch.

Doporučení k výběru

● Pro koncové obvody do ~125A s nízkou úrovní poruch je ekonomickou volbou jistič.

● Pro hlavní rozvody, ochranu motoru a průmyslové rozvaděče zvolte jistič s vypínací schopností, který přesahuje předpokládaný zkratový proud instalace.

● V případě pochybností zvyšte vypínací schopnost o jednu třídu: rozdíl v nákladech je malý, zatímco ochranná rezerva může být rozdílem mezi malou poruchou a velkým výpadkem.

Často kladené otázky

Otázka: Co je MCCB?

A: Ajistič lisovaného pouzdraje resetovatelné nízkonapěťové ochranné zařízení, které rozpojuje obvod při přetížení nebo zkratu, určené pro vyšší proudy a poruchové úrovně než miniaturní jistič.

Otázka: Co znamená Icu na MCCB?

Odpověď: Icu je maximální zkratová vypínací schopnost – maximální poruchový proud, který může jistič přerušit. Ics je kapacita přerušení služby, úroveň, kterou může opakovaně přerušit a zůstat funkční.

Otázka: Jak mohu vybrat vypínací kapacitu pro svůj MCCB?

Odpověď: Zvolte hodnotu Icu vyšší, než je předpokládaný zkratový proud v místě instalace. Distribuční desky s vysokou kapacitou transformátoru nebo dlouhé průmyslové napáječe obvykle potřebují zařízení třídy 36–50 kA.

Otázka: Co je DAM3-250 MCCB?

Odpověď: DAM3-250 je 250A třípólový jistič od C·DADA Electric, dimenzovaný až do 690 V s vypínací schopností až 50 kA, pro rozvod energie, ochranu motoru a průmyslové aplikace.
