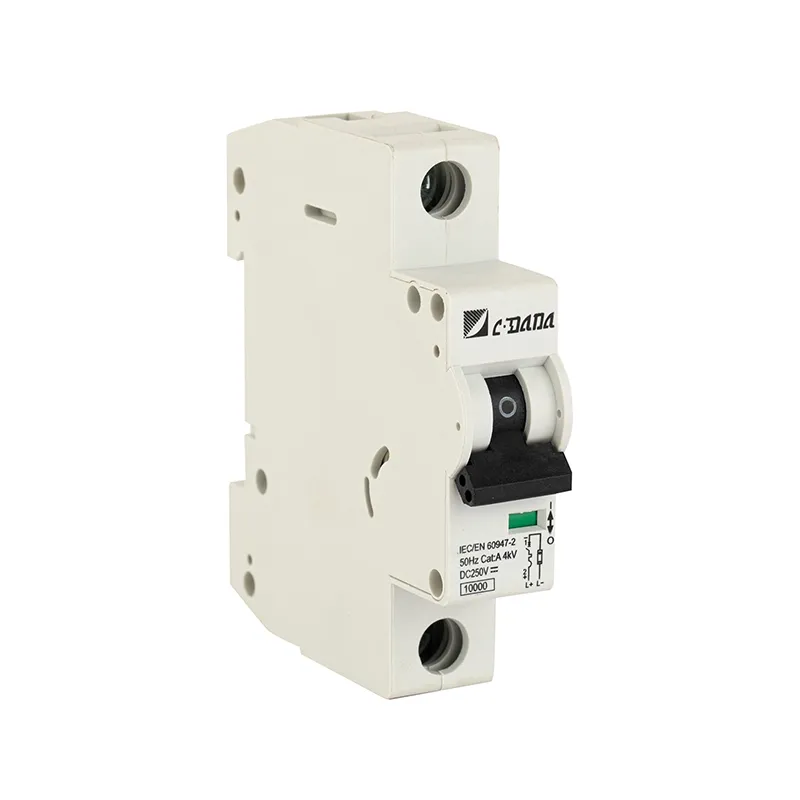

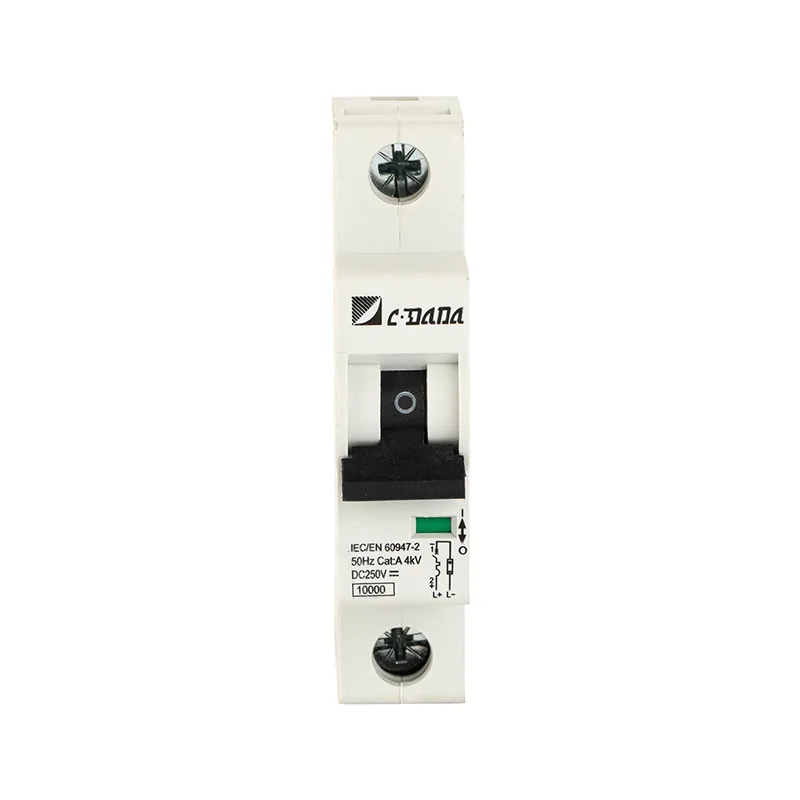

Miniaturní jistič 250V DC

Chraňte své DC obvody pomocí CDADA DAB7-63 250V DC Miniature Circuit Breaker (MCB) – dimenzovaný až na 250V DC, navržený společností Shanghai DADA Electric CO., LTD, spolehlivou továrnou v Číně, pro spolehlivou ochranu proti přetížení a zkratu v moderních solárních fotovoltaických (PV), telekomunikačních, bateriových a průmyslových DC systémech.

Na rozdíl od standardních AC jističů je DAB7-63 speciálně navržen pro DC aplikace, kde je zhášení oblouku náročnější kvůli konstantní polaritě napětí. Díky vysoké vypínací kapacitě 6 000 A při DC 250 V rychle přeruší poruchové proudy, aby se zabránilo poškození způsobenému zpětným proudem, zpětnou vazbou invertoru nebo poruchami stringů – což z něj činí základní bezpečnostní komponentu v rezidenčních a komerčních solárních instalacích.

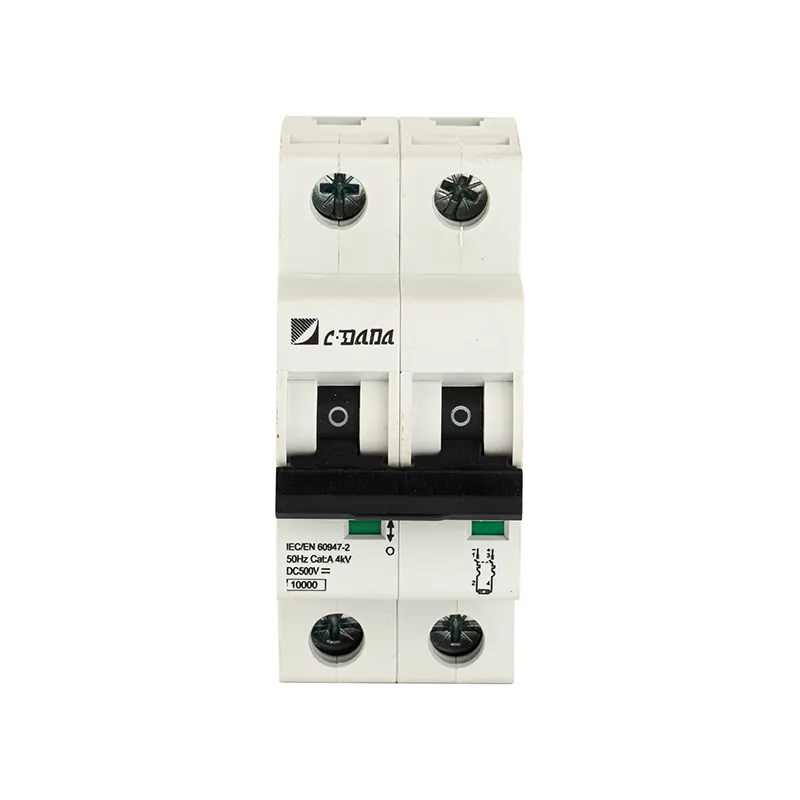

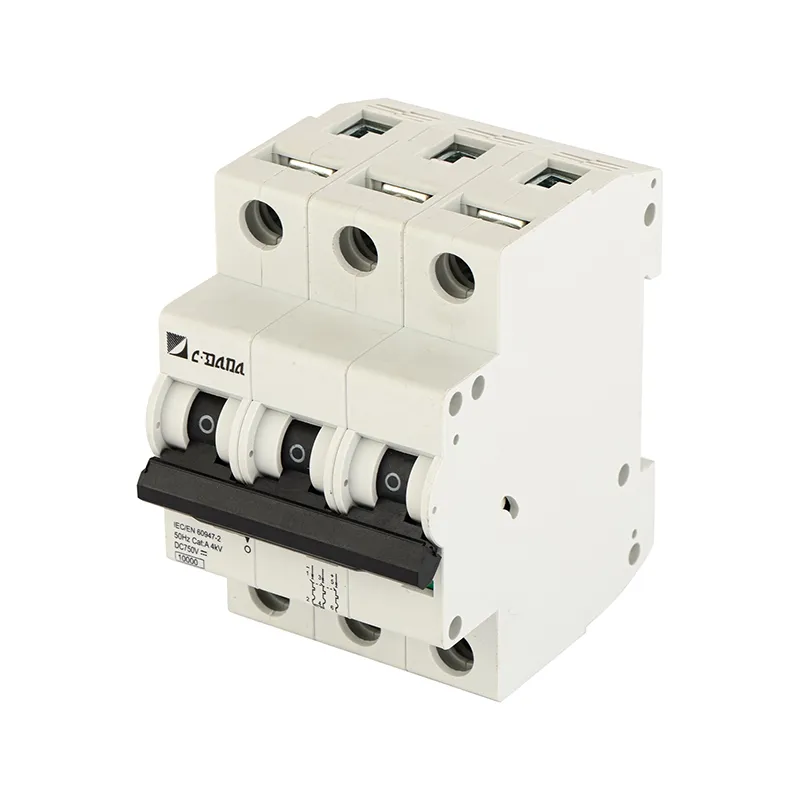

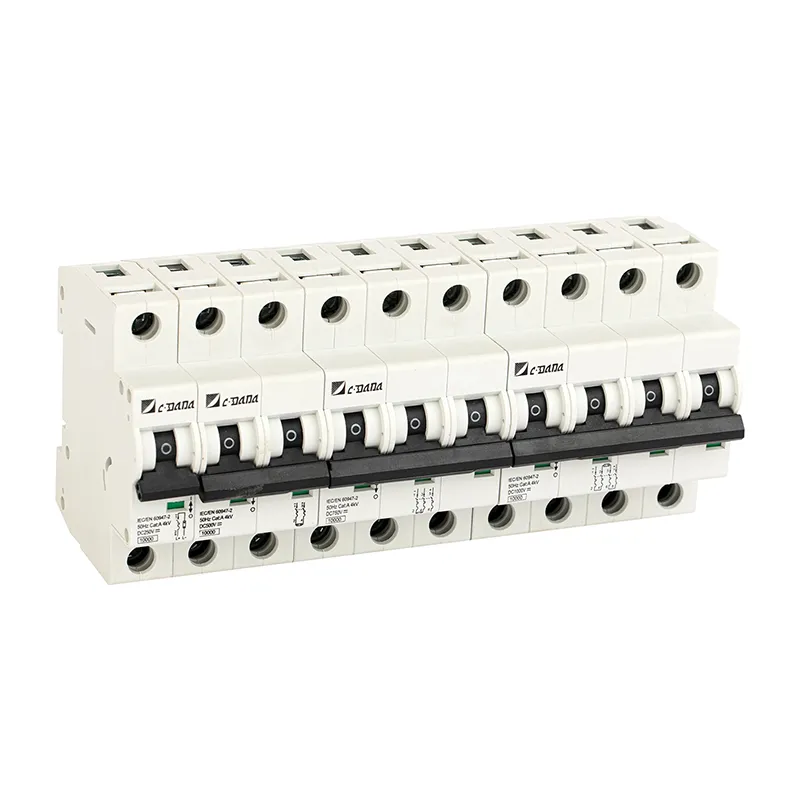

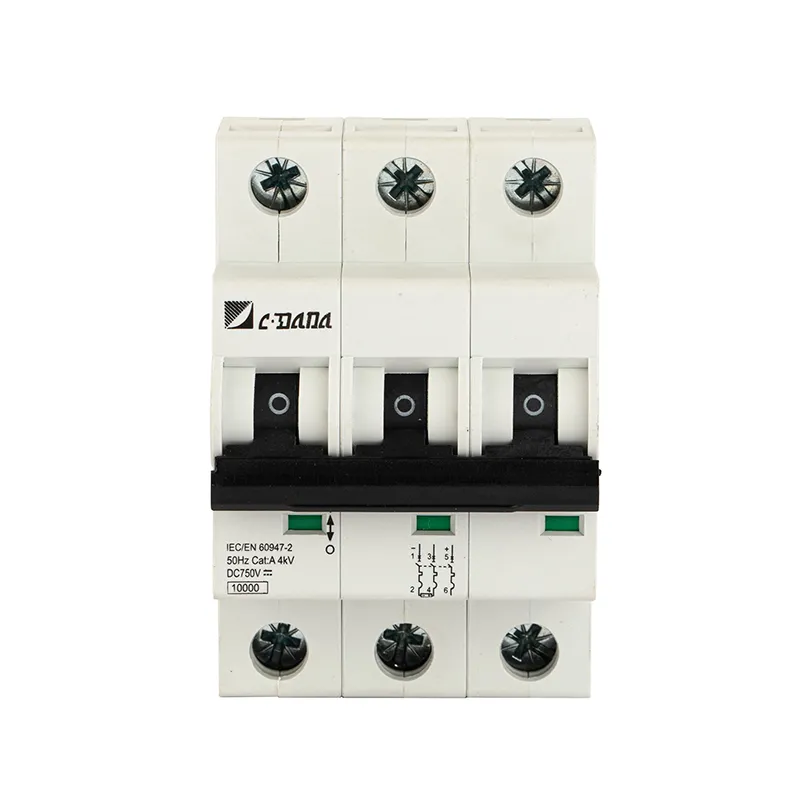

K dispozici ve 13 jmenovitých proudech (1A–63A) a 1P konfiguraci pro 250V DC, lze ji také škálovat na 2P (500V), 3P (750V) a 4P (1000V) pro FV pole s vyšším napětím. Jistič se vyznačuje dvěma možnostmi zapojení (kabel nebo přípojnice), jasnou indikací polohy kontaktu a mechanismem rychlého zapnutí/rychlého přerušení pro lepší potlačení oblouku. Je plně v souladu s IEC 60947-2, IEC 60947-8, CCC a EU RoHS a zajišťuje globální bezpečnostní a ekologické normy.

Klíčové specifikace

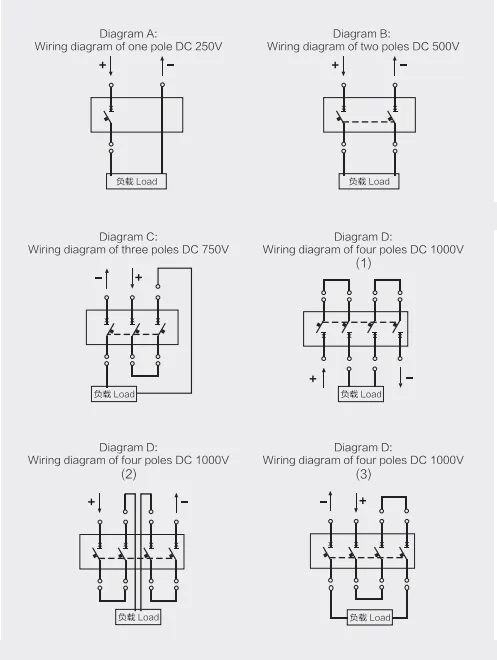

Schéma zapojení

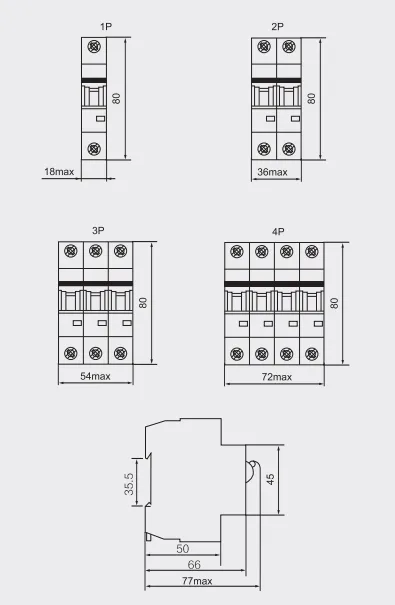

Obrys miniaturního DC jističe a instalační rozměry

Proč si vybrat CDADA DC MCB 250V?

★ Určeno pro stejnosměrné systémy

Optimalizovaná konstrukce zhášecí komory zajišťuje bezpečné přerušení stejnosměrných poruchových proudů – na rozdíl od předělaných střídavých jističů.

★ Připraveno pro solární fotovoltaiku

Zásadní význam pro ochranu FV modulů před zpětným proudem a zpětnou vazbou při selhání měniče – zvyšuje spolehlivost systému.

★ Vysoká vypínací kapacita

6kA při 250V DC splňuje požadavky pro většinu obytných a malých komerčních solárních instalací.

★ Globální certifikace

IEC + CCC + RoHS = důvěryhodný výkon v Asii, Evropě, Africe a Latinské Americe.

★ Uživatelsky bezpečný design

Jasné okénko polohy kontaktu zabraňuje nesprávné funkci; duální kabeláž zjednodušuje integraci panelu.

★ Široký provozní rozsah

Spolehlivě funguje od –35 °C (studené klima) do +70 °C (horké střechy nebo kryty).

Proč zvolit CDADA?

★ Jsme výrobcem více než 42 let. Naše společnost postavená v roce 1983 se v posledních letech velmi rychle rozvíjela. S více než 1000 položkami jsme navrhovali a vyráběli vlastní jistič soustředěný kolem běžného OEM jističe a těsnění. Vytváříme nový koncept výroby diverzifikovaného mužského jističe pro podporu potřeb zákazníků.

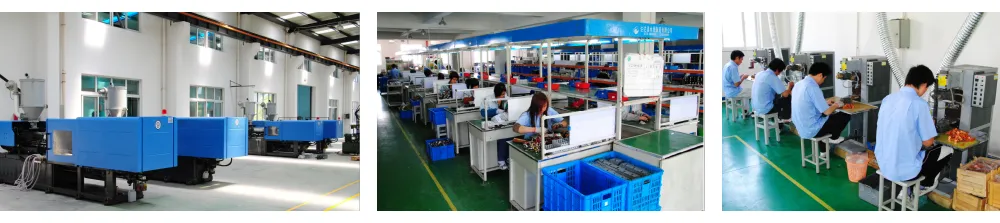

★ S více než 42 lety zkušeností máme vlastní konstrukční a výrobní zařízení pro rychlé a kvalitní zpracování.

★ Máme velmi rychlý tým zpětné vazby. Dotazy odpověděly do 1 pracovního dne, 3D odpověděly do 1 pracovního dne.

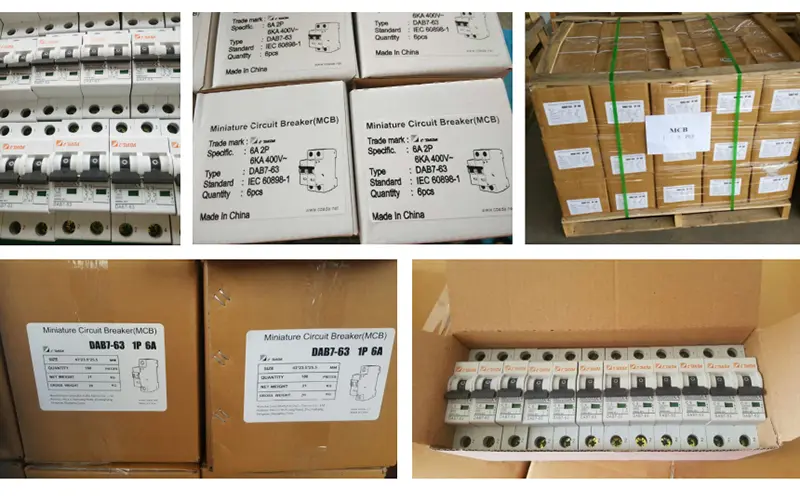

★ Balení

Většina našich zákazníků nám poskytuje specifikace produktu nebo balení přímo na jejich designových výtiscích. Rádi s vámi budeme spolupracovat na splnění vašich požadavků.

★ Světově proslulá výstava elektřiny Power Gen

Naše výstava pokrývá svět, Dubaj, Brazílii, Rusko, Hannover, Egypt, Rakousko, Írán, Mexiko a další výstavy profesionální síly

Typické aplikace

Solární fotovoltaické systémy: Ochrana řetězce ve slučovacích boxech

Akumulátor energie baterie: DC ochrana proti nadproudu

Telecom Power Cabinet: –48V nebo +24V DC rozvod

Nabíjecí stanice elektrických vozidel: Pomocné stejnosměrné obvody

Průmyslové ovládací panely: Napájecí stejnosměrné napájení PLC, senzorů a aktuátorů

FAQ

Q1: Mohu použít AC MCB pro DC 250V obvody?

Odpověď 1: Ne. Střídavé jističe se při uhašení oblouku spoléhají na průchod nulou – DC nemá průchod nulou, takže oblouky přetrvávají a způsobují tavení, požár nebo selhání. Vždy používejte stejnosměrný MCB jako CDADA DAB7-63.

Q2: Je polarita důležitá?

A2: Ano! Miniaturní jistič DAB7-63 250V DC má definované vstupní (výkon +/–) a výstupní (L+/L–) svorky. Přepólování snižuje účinnost zhášení oblouku a může zneplatnit bezpečnostní certifikaci.

Q3: Jaký je rozdíl mezi 1P, 2P a 4P DC MCB?

A3:

● 1P: Chrání jeden vodič při 250 V DC (např. kladné vedení v uzemněném FV systému)

● 2P: Přeruší + i – při 500 V DC (plovoucí systémy)

● 4P: Pro 1000V DC řetězce (velké komerční FV elektrárny)

→ Vždy přizpůsobte počet pólů napětí vašeho systému a schématu uzemnění.

Q4: Lze jej použít pro časté přepínání?

Odpověď 4: Ne – je navržena pro občasné ruční ovládání (např. údržba). Pro denní spínání použijte DC stykač nebo zátěžový spínač.

Q5: Proč zvolit CDADA před jinými značkami DC MCB?

A5: CDADA nabízí:

● Návrh skutečného přerušení stejnosměrného oblouku (nepřizpůsobený střídavému proudu)

● Plná certifikace IEC + CCC

● Jasný vizuální indikátor stavu

● Široký rozsah proudu (1A–63A) pro přesné dimenzování

● Konkurenční ceny s technickou dokumentací v angličtině
