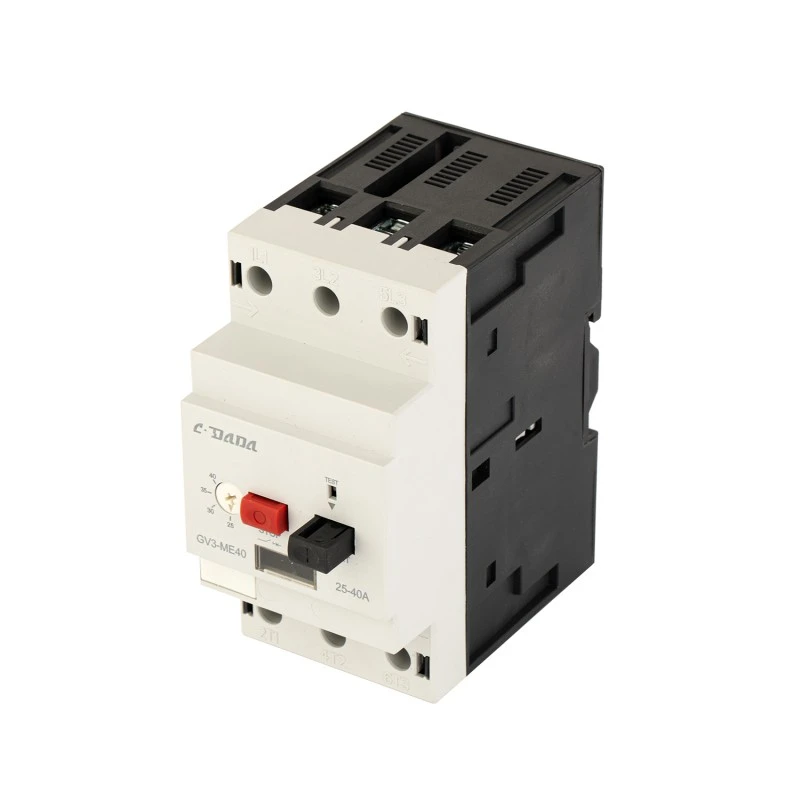

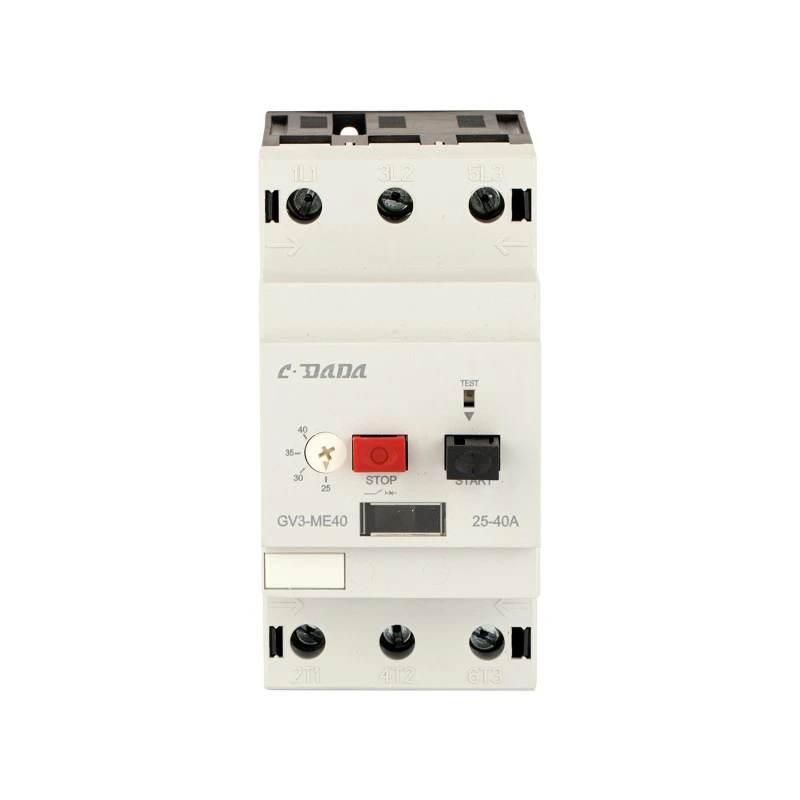

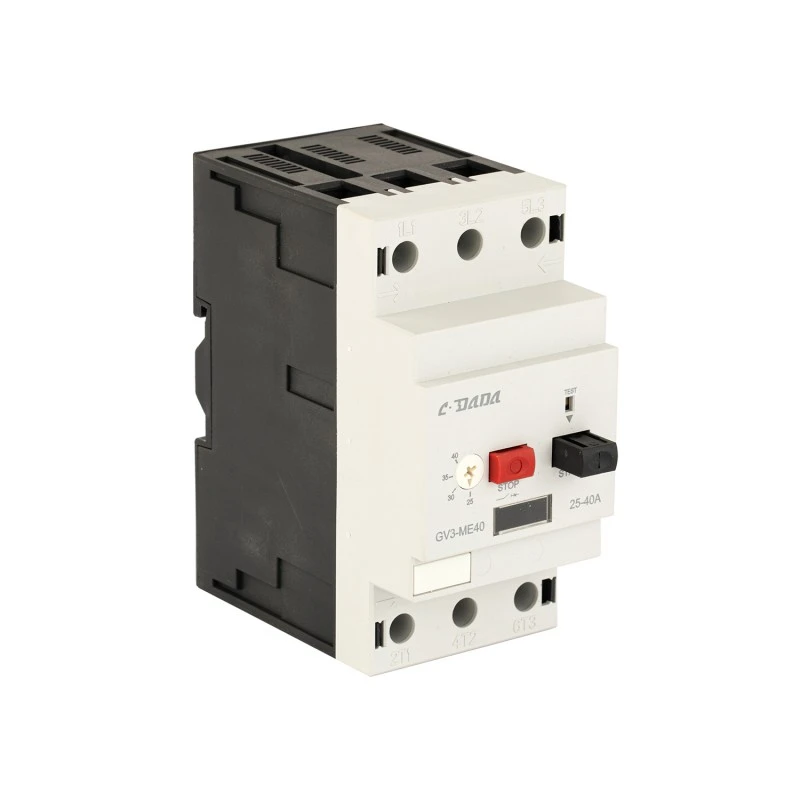

Ochranný jistič motoru GV3 80A

Zajistěte spolehlivou ochranu motoru pomocí ochranného jističe motoru CDADA GV3 80A, který je součástí pokročilé řady GV2 GV3 navržené společností Shanghai DADA Electric CO., LTD. Tento motorový ochranný jistič (MPCB) navržený na technologické platformě nové generace využívající plně automatizované výrobní a testovací zařízení nabízí komplexní ochranu motorů v náročných průmyslových prostředích.

S rozsahem nastavení proudu 25A až 80A poskytuje ochranu proti tepelnému přetížení, ochranu proti zkratu, detekci výpadku fáze a funkci izolace – to vše je integrováno do jednoho robustního zařízení. GV3 MPCB, certifikovaný podle norem CE, s jmenovitým izolačním napětím 690 V a schopným 110 000 mechanických a elektrických operací, je ideální pro aplikace, jako jsou čerpadla, ventilátory, kompresory, dopravníky a systémy HVAC. Jeho teplotní kompenzace zajišťuje konzistentní výkon v různých okolních podmínkách, zatímco volitelné příslušenství, jako jsou pomocné kontakty, podpěťová spoušť a napěťová spoušť, zvyšují funkčnost a bezpečnost.

Klíčové specifikace

Modelová řada: GV3 MPCB 80A

Značka: CDADA | Výrobce: Shanghai DADA Electric CO.,LTD

Certifikace: CE

Rozsah nastavení proudu: 25A – 80A (nastavitelný pomocí kolečka)

Frame Rating: 80A

Jmenovité provozní napětí: 690V AC

Jmenovité izolační napětí (Ui): 690V

Impulsní výdržné napětí (Uimp): 6000V

Provozní frekvence: 50/60Hz

Vypínací třída: 10A (standard pro univerzální motory)

Ochranné funkce:

★ Ochrana proti tepelnému přetížení

★ Ochrana proti zkratu

★ Ochrana před ztrátou fáze

★ Funkce izolace (viditelné přerušení)

★ Vestavěná teplotní kompenzace

Mechanická životnost: 110 000 operací

Elektrická životnost (AC-3, 400V): 110 000 operací

Utahovací moment: 1,7 N·m

Typ provozu: Tlačítko ON/OFF s jasným indikátorem vypnutí

Montáž: 35mm DIN lišta

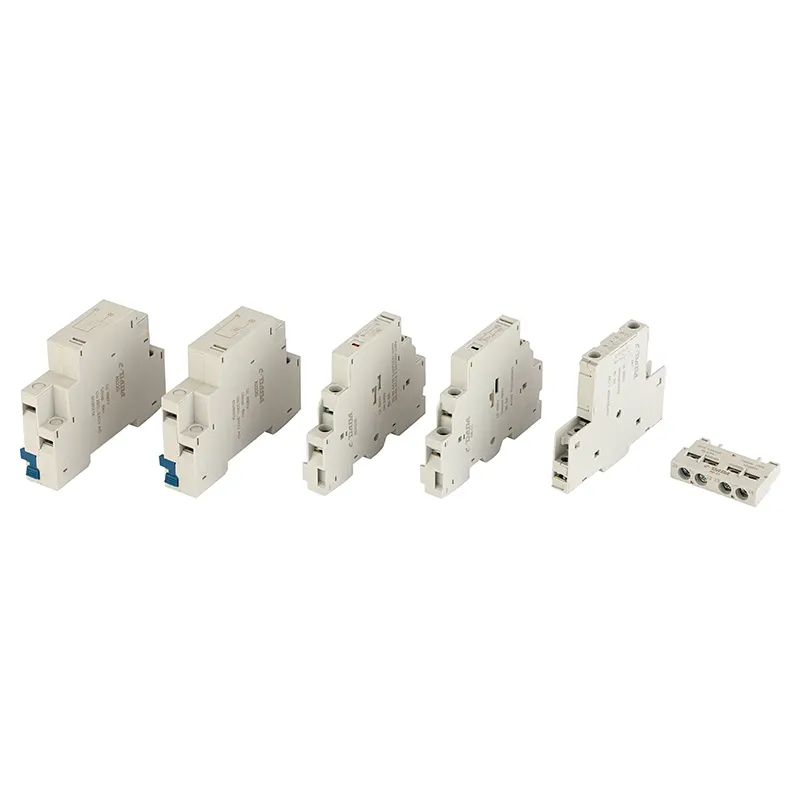

Příslušenství:

Přední pomocný kontakt AE

AN boční pomocný kontakt

AU podpěťová spoušť

Spouštěč AS

Obrysový rozměr

Proč si vybrat ochranný jistič motoru CDADA GV3 80A?

★ Komplexní ochrana

Kombinuje jistič + tepelné nadproudové relé + izolátor v jednom zařízení – snižuje prostor na panelu a složitost kabeláže.

★ Vysoká životnost a spolehlivost

110 000 mechanických/elektrických cyklů zajišťuje dlouhotrvající výkon i v náročných podmínkách.

★ Teplotní kompenzace

Vestavěná tepelná kompenzace zajišťuje přesné vypínání bez ohledu na kolísání okolní teploty.

★ Prostorově úsporný design

Díky kompaktnímu provedení na DIN lištu je ideální pro průmyslové ovládací panely a OEM stroje, kde je prostor na prvním místě.

★ Kompletní ekosystém příslušenství

Podporuje AE (přední pomocná), AN (boční pomocná), AU (podpěťová spoušť), AS (vypínací spoušť) – umožňující vzdálenou signalizaci, automatické vypnutí nebo integraci PLC.

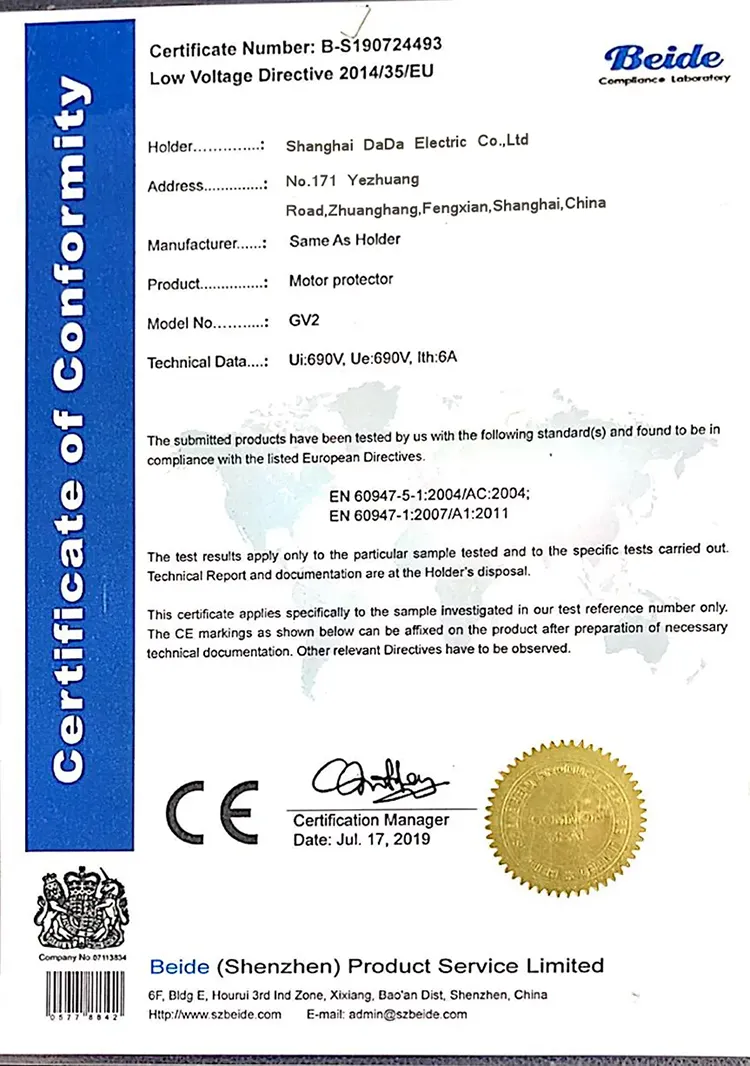

★ Globální dodržování předpisů

Certifikace CE s hodnocením 690 V – vhodné pro mezinárodní trhy včetně Evropy, Asie, Afriky a Latinské Ameriky.

★ naše továrny úspěšně prošly audity renomovanými agenturami třetích stran, jako je SGS/Intertek/TUV/KEMA. Auditní zprávy jsou k dispozici pro kvalifikované potenciální partnery.

Typické aplikace

Průmyslové motory: Čerpadla, ventilátory, kompresory, dopravníky

Systémy HVAC: Velké chladiče, ventilační jednotky

OEM stroje: Balicí stroje, zařízení na zpracování potravin

Automatizace budov: Pomocná zařízení výtahů, velké ovladače ventilace

Retrofit Projekty: Výměna pojistek + tepelných relé s integrovaným MPCB

Často kladené otázky

Q1: Jaký je rozdíl mezi ochrannými jističi motoru GV2 a GV3 80A?

A1: Řada GV3 je navržena pro vyšší jmenovité proudy (až 80A), zatímco řada GV2 pokrývá nižší proudy (až 32A). GV3 je vhodný pro větší motory a větší zatížení.

Q2: Mohu použít GV3 MPCB pro jednofázové motory?

A2: Ano, ale je primárně určen pro třífázové motory. Pro jednofázové aplikace zvažte řadu GV2, která je více přizpůsobena pro menší motory.

Q3: Má GV3 MPCB vestavěnou teplotní kompenzaci?

A3: Ano! Mechanismus tepelného přetížení zahrnuje teplotní kompenzaci, která zajišťuje konzistentní vypínací výkon v širokém rozsahu okolních teplot – od chladírenských skladů až po horké továrny.

Q4: Kolik operací zvládne GV3, než bude potřeba vyměnit?

Odpověď 4: Mechanická životnost je dimenzována na 110 000 operací a elektrická životnost (AC-3, 400 V) je také 110 000 operací, což jej činí vysoce odolným pro nepřetržité použití v průmyslovém prostředí.

Q5: Proč zvolit CDADA GV3 před jinými značkami?

A5: CDADA nabízí:

● Pokročilá automatizace ve výrobě → vysoká kvalita a konzistence

● Robustní certifikace CE s podrobnými zkušebními zprávami

● Široká škála příslušenství (AE/AN/AU/AS) pro lepší funkčnost

● Konkurenční ceny bez kompromisů v kvalitě

● Rychlé dodání a technická podpora pro výrobce OEM a distributory
