Jistič pevného typu lisované skříně

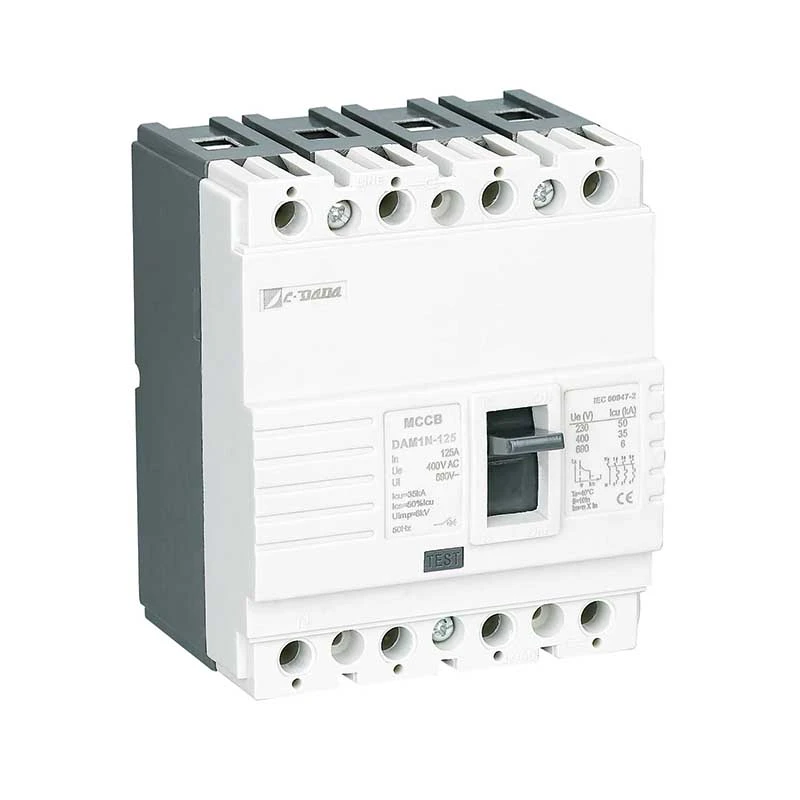

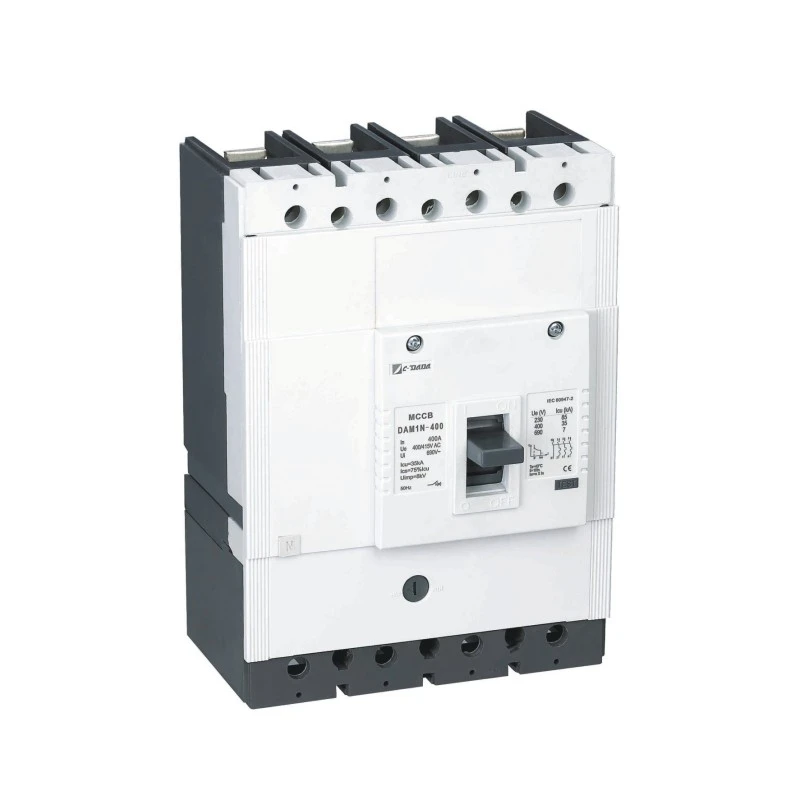

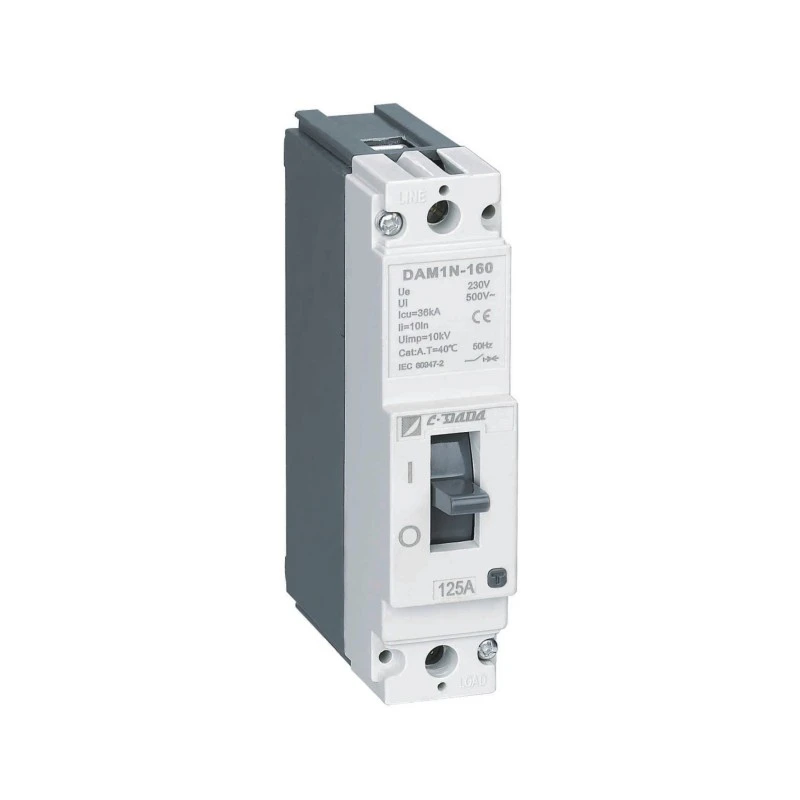

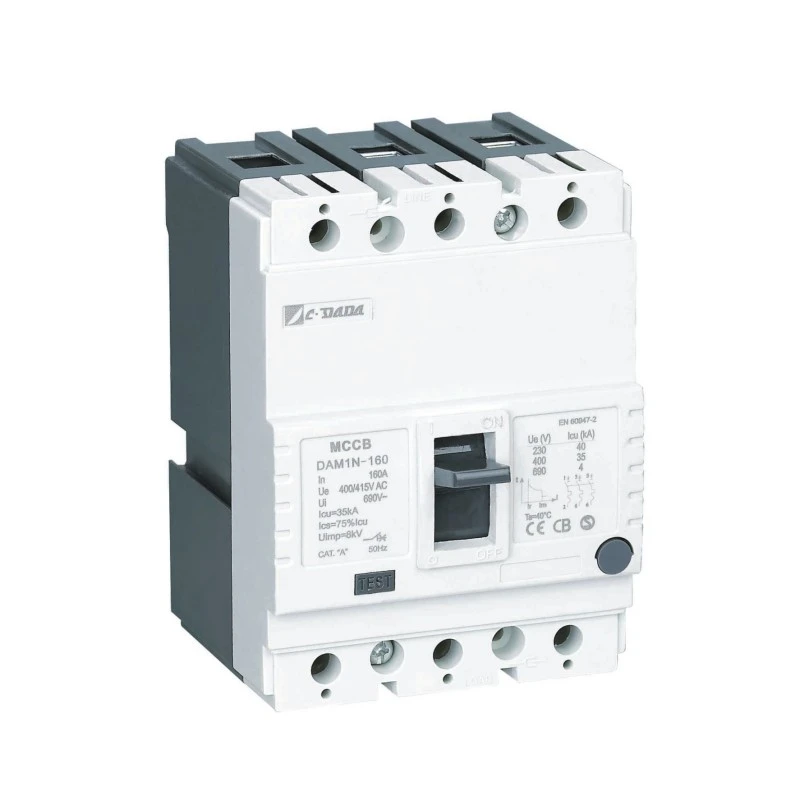

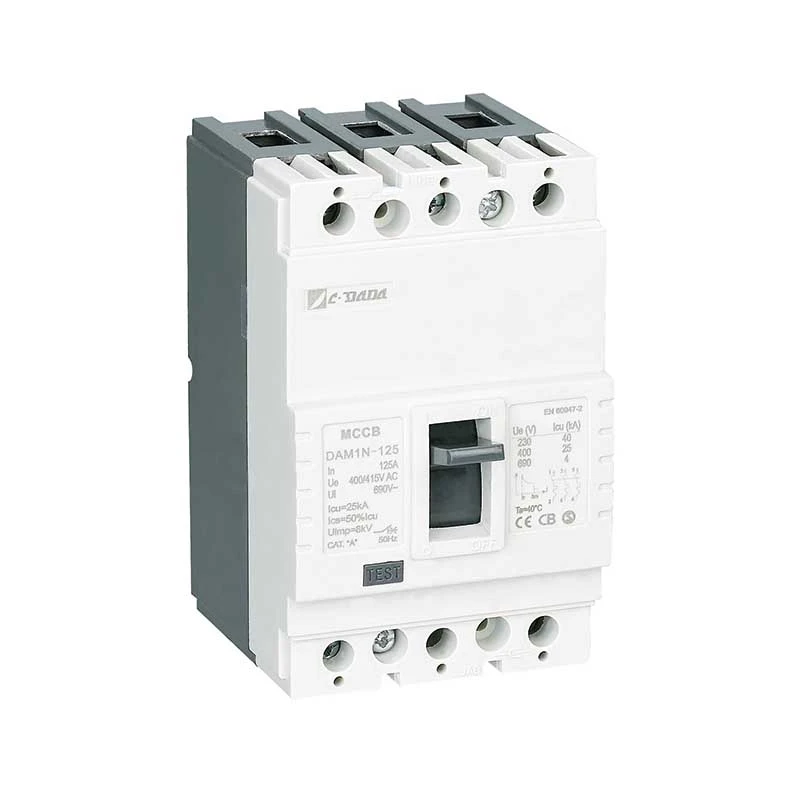

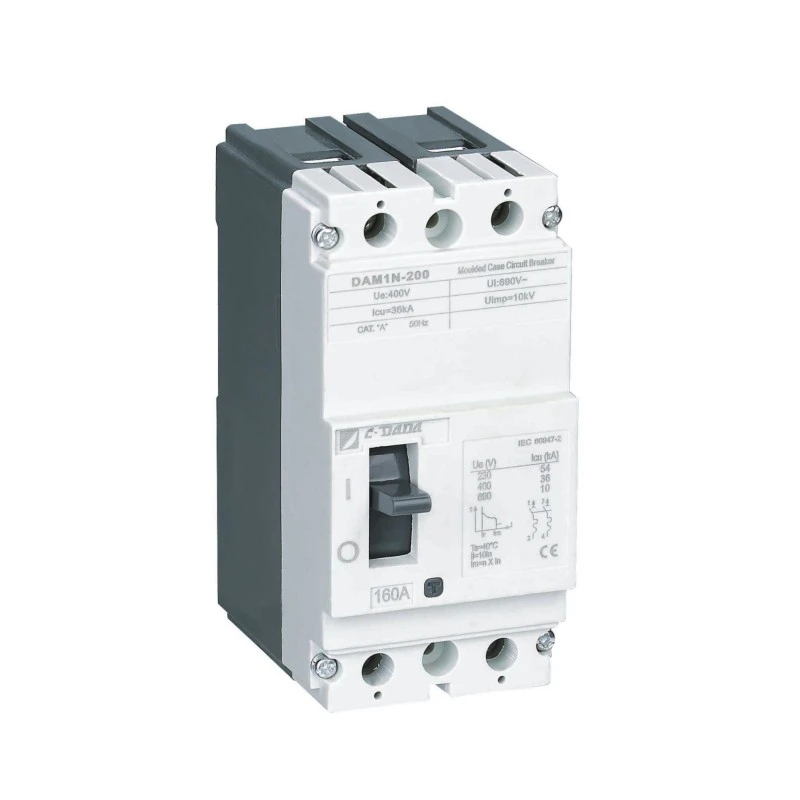

CDADA jistič pevného typu (MCCB) Řada DAM1 splňuje potřeby jakékoli aplikace, od malých uživatelů po průmyslové transformátory a distribuční instalace.

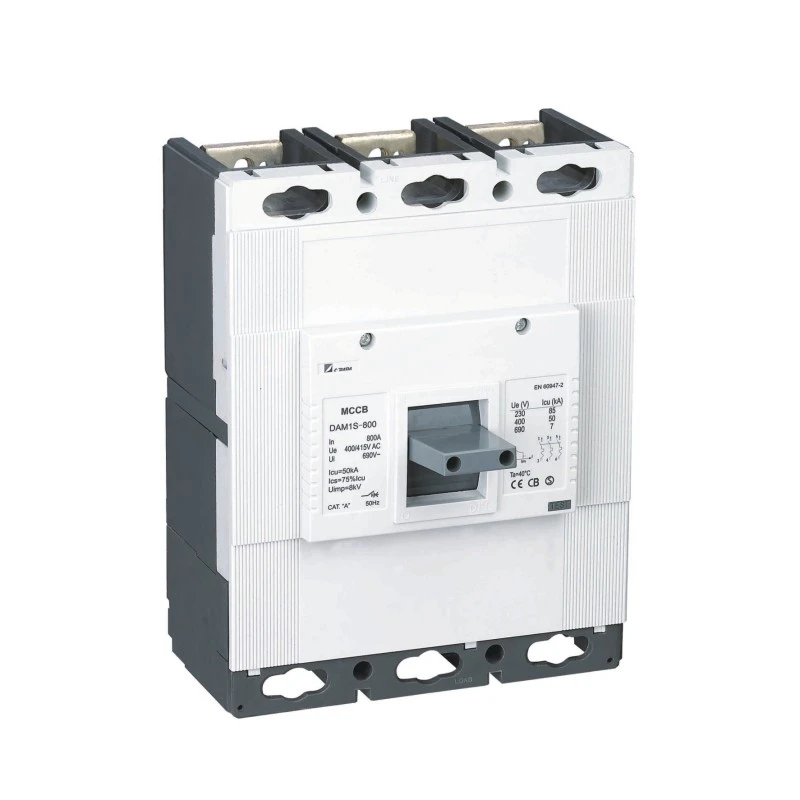

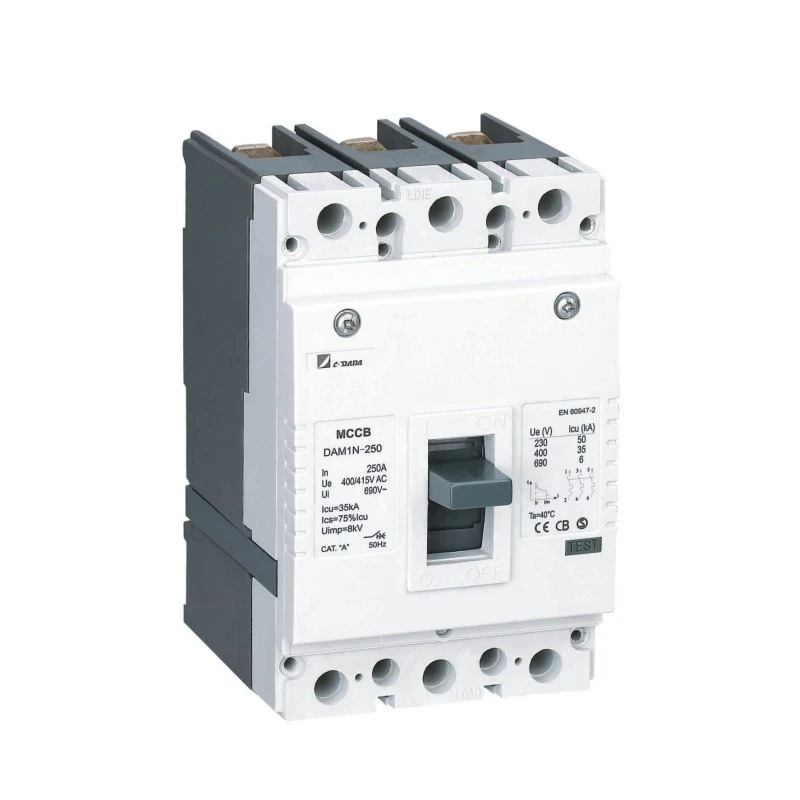

Řada DAM1 má sedm velikostí rámu, až 1600A, vypínací schopnost až 100 kA, provozní napětí až 1000 voltů, snadno uspokojí celou řadu komplexních potřeb elektrického a mechanického příslušenství, poskytuje řadu instalačních řešení pro maximalizaci potřeb jakéhokoli energetického systému.

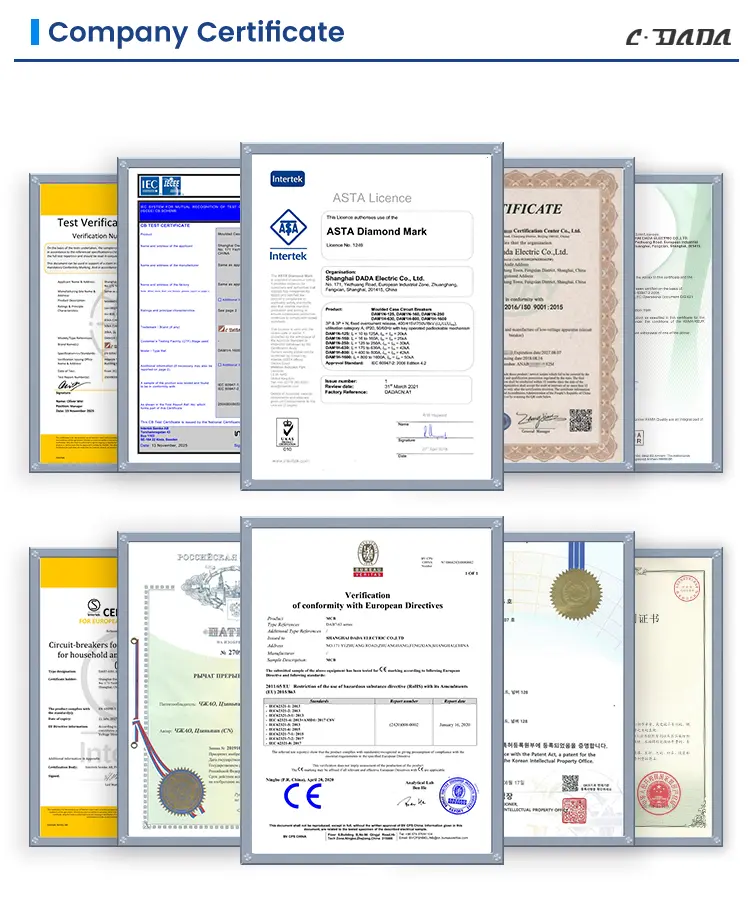

S globální certifikací KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 je nejlepší volbou pro celosvětové závody na výrobu elektrických spotřebičů a OEM.

Klíčové specifikace

Elektrické parametry skříňového jističe DAM1 MCCB

● Test Icu:O-t-CO (O:Otevřený manévr,CO:Otevřený-Otevřený manévr,t:Doba čekání)

● Ics:O-t-CO-t-CO test (O:otevřený manévr,CO:zavřený-otevřený manévr,t:čekací doba)

★ Poloha ON/I: Označuje, že kontakty jističe jsou sepnuté. V této poloze je páka jističe v horní poloze

★ TRIP Position: Označuje, že jistič je vypnut z důvodu jakékoli poruchy (přetížení nebo zkrat). V tomto případě je páka jističe ve střední poloze mezi polohami ON a OFF. Chcete-li přepnout jistič, který je ve vypnuté poloze, do polohy ON; zatlačte páku jističe směrem dolů, jak ukazuje značka OFF

Jistič musí být nastaven se zvukem „cvaknutí“. Poté zatáhněte za páku, jak ukazuje značka ON, abyste jistič zavřeli.

★ Poloha OFF/0: Indikuje, že kontakty jističe jsou rozpojené. Tímto způsobem je páka jističe ve spodní poloze.

Fyzikální parametry skříňového jističe DAM1-125 MCCB

Pracovní princip a ochranný mechanismus

★ Tepelná ochrana (přetížení)

Bimetalový pásek se ohýbá při zahřátí trvalým nadproudem (> jmenovitý proud). Rychlost ohýbání je úměrná velikosti proudu – zajišťuje vypínání v inverzním čase, které napodobuje tepelné chování kabelu, zabraňuje nežádoucímu vypínání a zároveň chrání zařízení.

★ Magnetická ochrana (zkrat)

Během zkratu (např. fáze-fáze nebo fáze-zem) vysokoproudé magnetické pole okamžitě vytáhne píst elektromagnetu a uvolní západkový mechanismus během milisekund – přeruší poruchový proud dříve, než dojde k tepelnému poškození.

Výhody produktu

★ Tělo a obal:

Jako materiál těla a krytu byla použita polyesterová pryskyřice ze skleněných vláken v souladu s normou EN 60512-20-2. Tento materiál, který se v literatuře nazývá BMC (Bulk Molding Compound), je preferován kvůli vysokým elektrickým a mechanickým hodnotám a může trvale odolávat teplotě 160 °C. Materiál BMC nehoří při kontaktu s drátem při teplotě 960℃ v souladu s IEC 695-2-1

Bimetal: Bimetal je materiál tvořený kombinací dvou deskových kovů s různými koeficienty roztažnosti vůči teplu. Proud procházející jističem ohřívá bimetal. Vlivem tohoto tepla. bimetal se ohýbá směrem k méně vyčnívající desce. Vzhledem k tomu, že teplo se zvyšuje se zvyšujícím se proudem procházejícím jističem, bimetal se více zahřívá a více se ohýbá. Tímto způsobem ovládá otevírací mechanismus pro otevření jističe.

★ Kontakty:

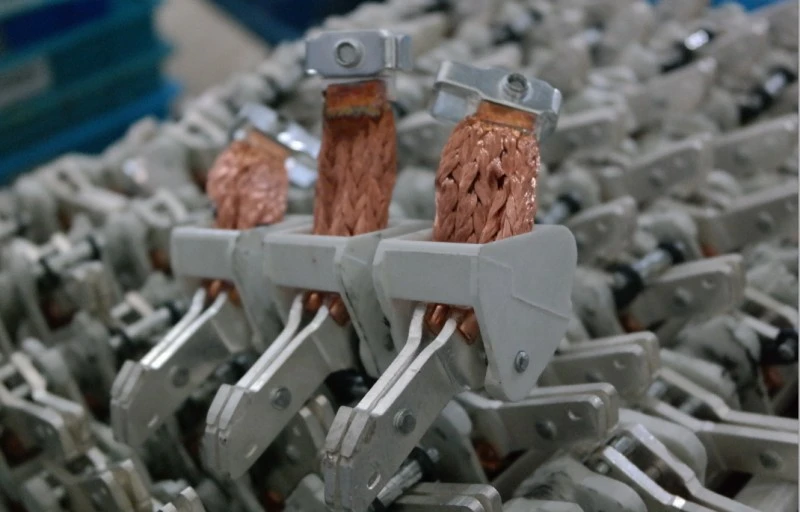

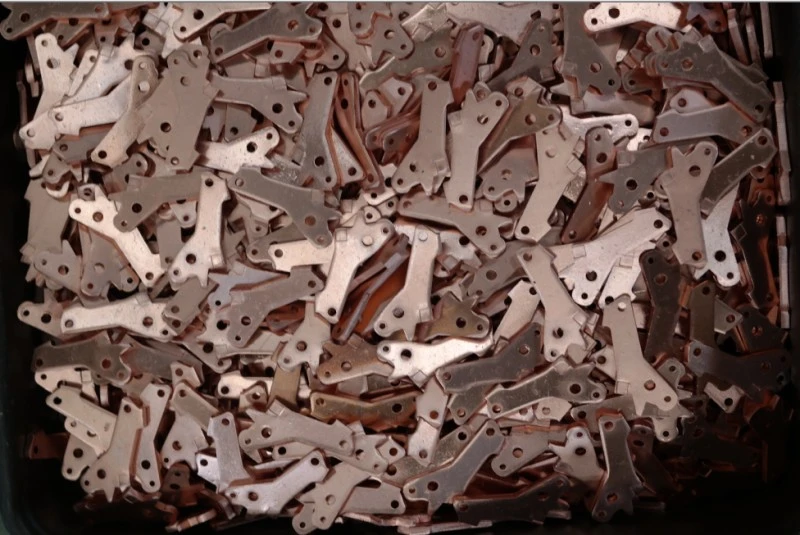

Kontaktní slitina je určena pro jističe s ohledem na hodnoty přerušených a nesených proudů a konstrukce Obvykle se u jističů používají kontakty ze slitiny stříbra, grafitu, niklu, wolframu Kontakty, které jsou vyrobeny ze slitin stříbra a grafitu s hladší strukturou, se používají v pevných (spodních) kontaktech, v pohyblivých (horních) kontaktech se používají stříbrné kontakty z wolframu, které jsou tvrdší. U pohyblivých kontaktů byla zajištěna zhutněná struktura. Tímto způsobem mají kované kontakty a kontakty z tvrdé slitiny místo na měkkých pevných kontaktech při každém otevírání-zavírání.

Tímto způsobem je zajištěn nejnižší odpor. Pohyblivý kontakt by se měl velmi dobře dotýkat pevného kontaktu, aby měl nízký přechodový odpor. Nadměrná přítlačná síla však vede k poškození kontaktů v kratší době, než je obvyklé. Kontaktní slitiny jsou velmi důležité pro zdravé otevírání a zavírání.

★ Buňka zhášedla oblouku (separátor):

Separátory se používají k uhašení oblouku, který vzniká při provozu vypínače pracujícího pod energií. Zatímco pohyblivý kontakt je oddělen od pevného kontaktu, proud mezi kontakty ještě chvíli protéká a tomu se říká oblouk. Tento oblouk by měl zhasnout ve velmi krátké době

★ Zánik oblouku:

Oblouk je tlačen směrem k separátorům v důsledku magnetického pole vytvořeného kolem oblouku. Tímto způsobem se oblouk prodlouží a zeštíhlí a odlomí se mezi oddělovacími deskami (obrázek 5). Vzhledem k charakteristice materiálu použitého na boční stěny separátorů dochází vlivem vysoké teploty způsobené obloukem k úniku plynu. Tento plyn má významný vliv na zhášení oblouku.

Aplikace

CDADA DAM1 s pevným typem lisovaného pouzdra Circuit Breaker (MCCB) je důvěryhodný napříč kritickou infrastrukturou:

★ Průmysl: ocelárny, ropné a plynárenské plošiny, chemické závody

★ Zdravotní péče: Hlavní a vedlejší distribuční desky nemocnice

★ Doprava: Železniční signalizace, letištní zavazadlové systémy

★ Komerční: Mrakodrapy, datová centra, nákupní centra, kongresová centra

★ Veřejná místa: Divadla, stadiony, vládní budovy

Výhody instalace a údržby

★ Snadná integrace:

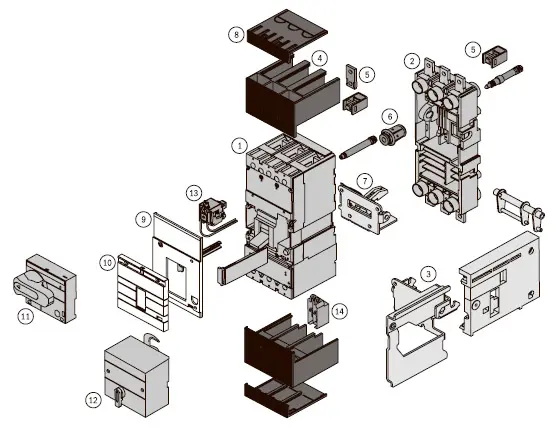

Standardní sada obsahuje přípojnice, fázové bariéry a hardware

Volitelné příslušenství: poplašné kontakty, bočníkové/podpěťové spouště, elektrické ovládací mechanismy

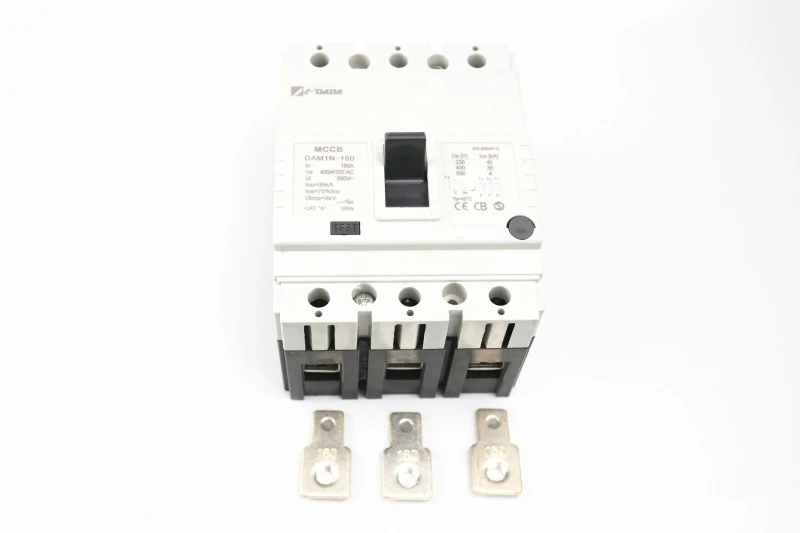

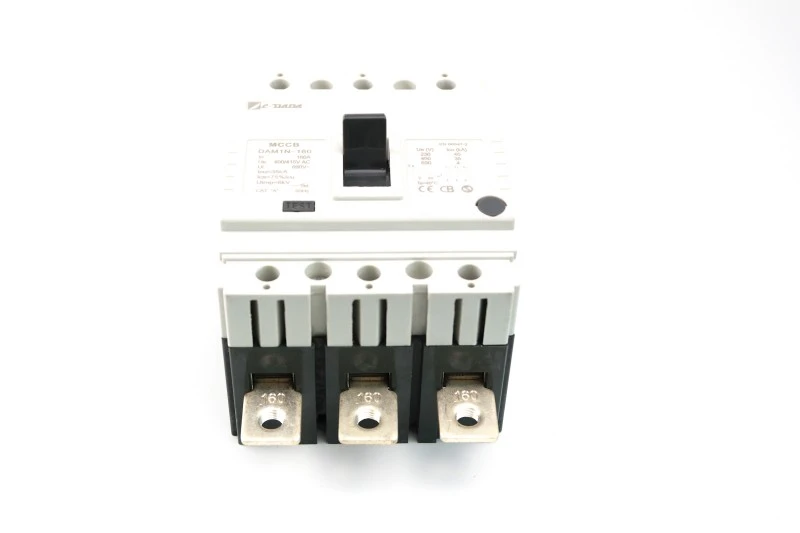

1) Připojte prodlouženou přípojnicí (foto 1)

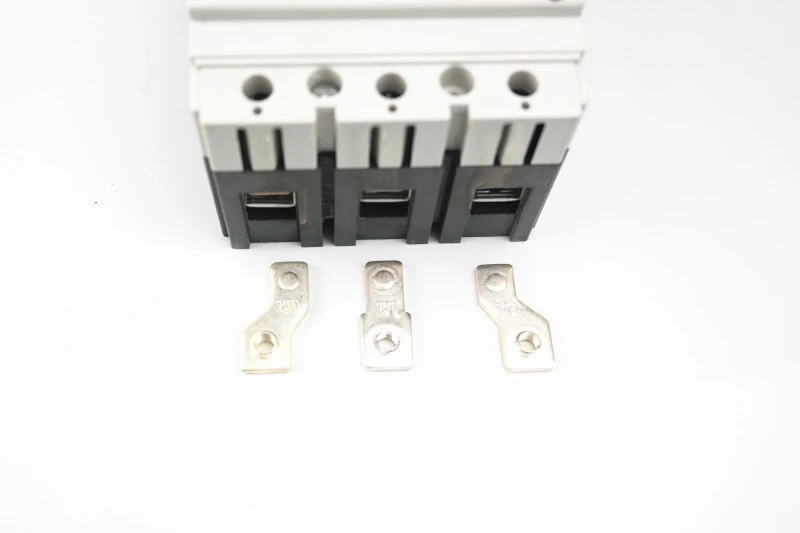

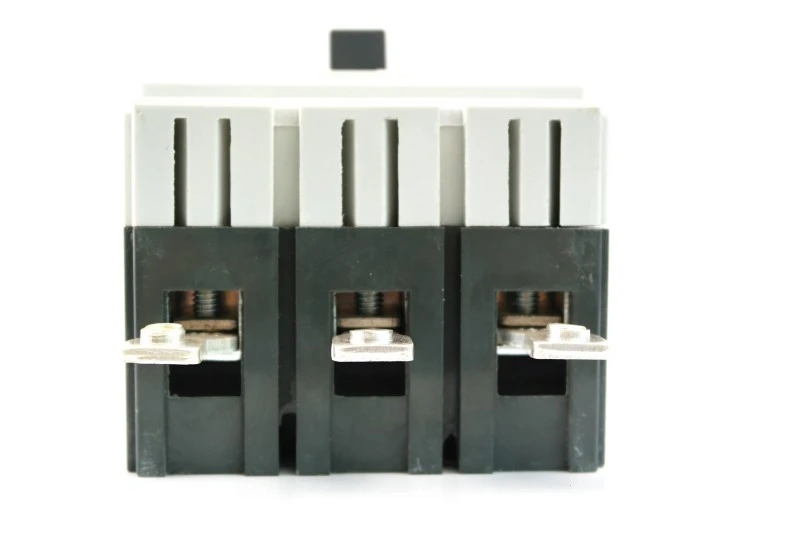

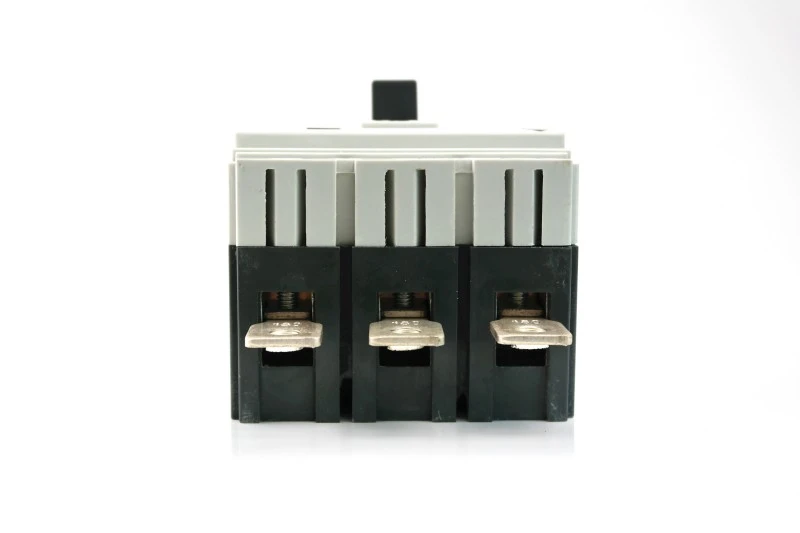

2) Připojte pomocí rozpěrného terminálu (foto 2)

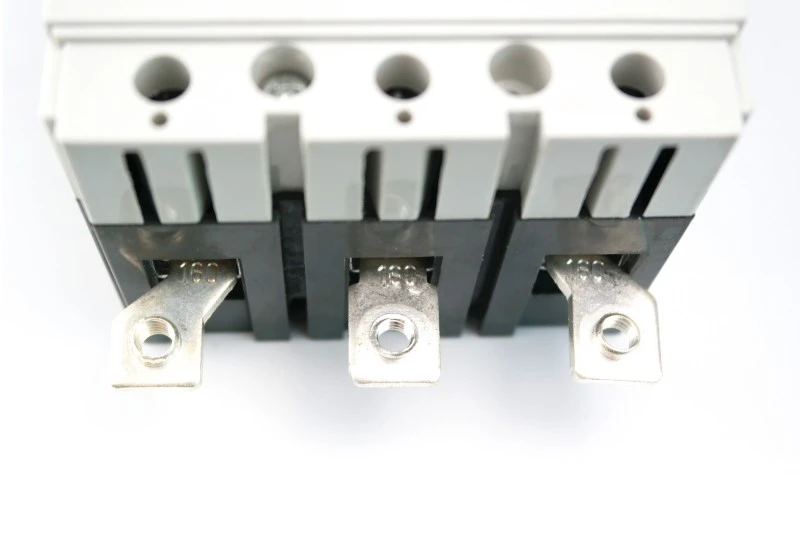

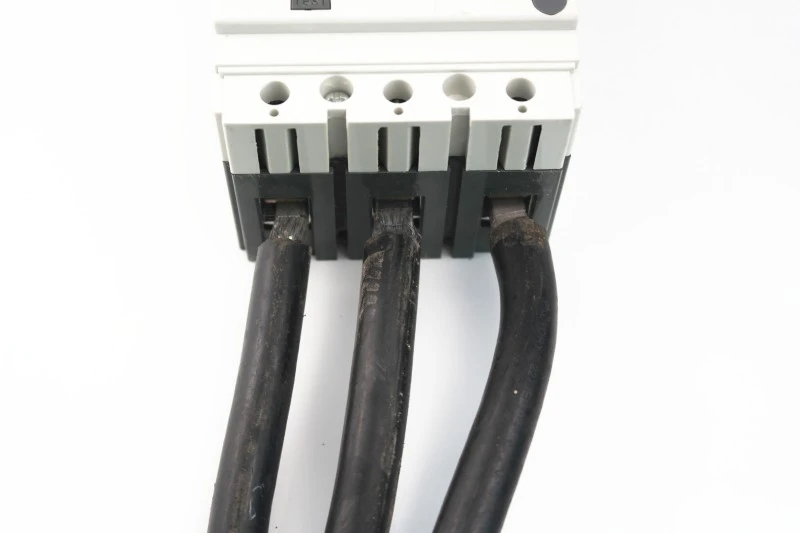

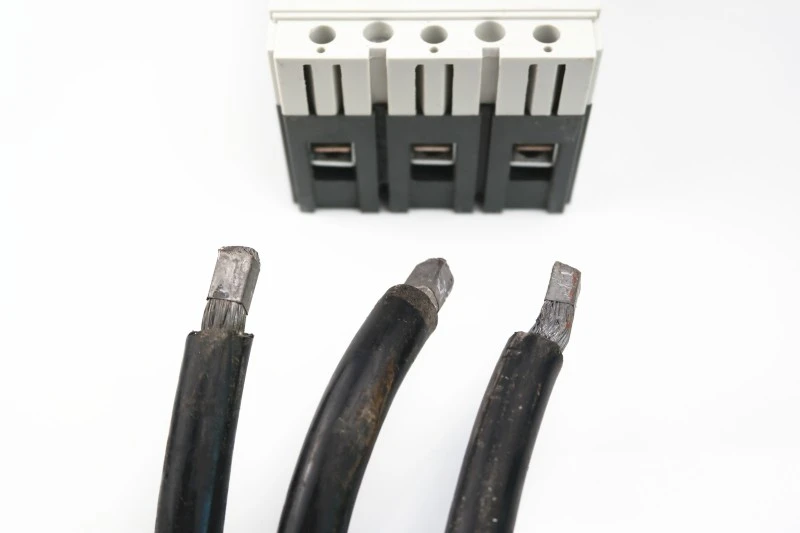

3) Připojte přímo kabel (foto 3) bez použití kabelových ok.

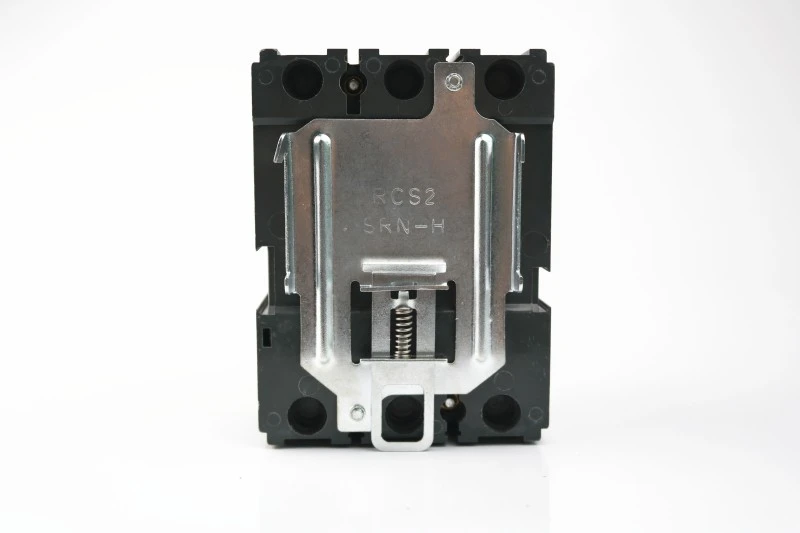

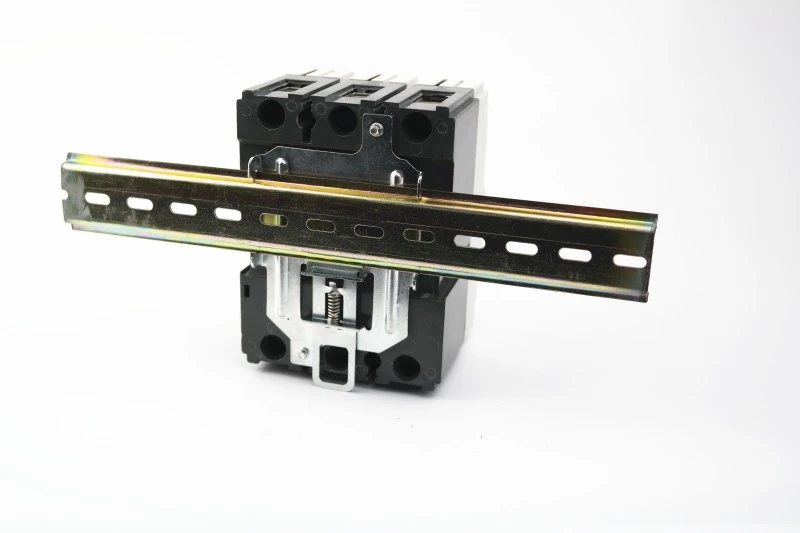

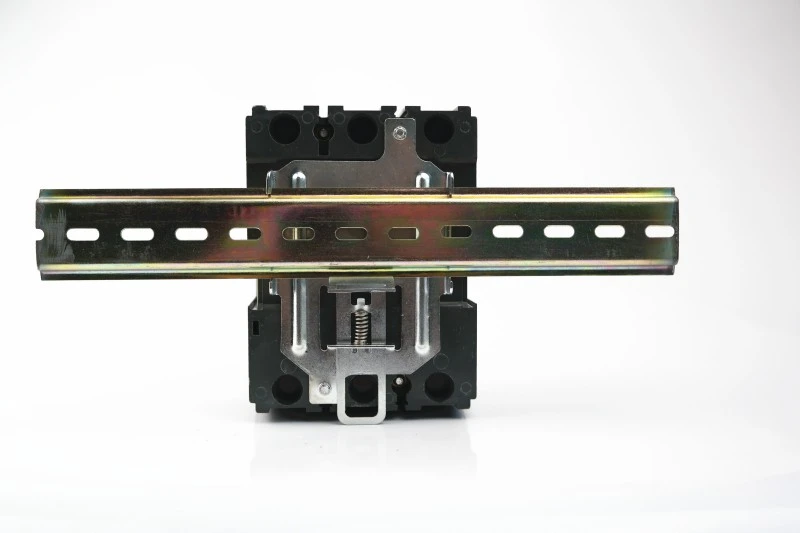

Pomocí speciální příchytky lze jednotky 125 a 160 instalovat na DIN lištu.

Přerušovač se svorkou

svorka s DIN lištou

svorka s DIN lištou

★ Prostorově úsporný design:

O 10–20 % lehčí a kompaktnější než domácí alternativy

Umožňuje menší velikosti skříně → nižší náklady na materiál a dopravu

★ Uživatelsky přívětivý reset:

Jasná indikace TRIP zabraňuje opětovnému zaslepení

Slyšitelné „cvaknutí“ potvrzuje správné mechanické zapojení

★ Připraveno na budoucnost:

Podporuje zásuvné a výsuvné sady (u vybraných modelů)

Kompatibilní s doplňky pro chytré monitorování

Proč zvolit CDADA?

1. Jsme předním výrobcem již více než 42 let. Naše společnost založená v roce 1983 se během 40 let velmi rychle rozvíjela.

2. Skupina, zahrnující 3 továrny, vlastní výrobní plochu 52 400 m² a zaměstnává více než 500 zaměstnanců. Investovali jsme téměř deset milionů juanů do rozšíření našeho provozu a modernizace našich dílen.

3. Továrna auditovaná společnostmi INTERTEK, DEKRA & GMC

4. Vysokopevnostní kartony, ochrana palet, dobré pro export na dlouhé vzdálenosti

Často kladené otázky (FAQ)

Q1: Lze jistič pevného typu DAM1 namontovat na lištu DIN?

A1: Ano – modely 125A a 160A lze nainstalovat na lišty DIN pomocí volitelné speciální svorky. Vyšší hodnoty jsou pouze namontované na panelu.

Q2: Jaké certifikace má řada DAM1?

A2: Je certifikován podle CE, CB, ASTA, KEMA, SEMKO a RoHS, což zajišťuje shodu v EU, na Středním východě, v jihovýchodní Asii a mimo ni.

Q3: Jak resetuji jistič po výletu?

A3: Nejprve posuňte páčku úplně dolů do polohy OFF (uslyšíte cvaknutí), poté ji vytáhněte nahoru do polohy ON. Nikdy jej nevyvíjejte silou přímo z TRIP do ON.

Q4: Jsou pomocná zařízení kompatibilní?

A4: Ano – poplachové kontakty, pomocné kontakty, bočníkové/podpěťové spouště a elektrické pohony lze přidat bez demontáže.

Q5: Je DAM1 vhodný pro výměnu starších jističů?

A5: Rozhodně. Jeho kompaktní rozměry umožňují přímou náhradu starších MCCB ve většině panelů – šetří čas a náklady na upgrade.
