Tepelně magnetický nastavitelný MCCB

Tepelně magnetický nastavitelný MCCB řady CDADA DAM1, navržený společností Shanghai DADA Electric, spolehlivým dodavatelem, nabízí plně přizpůsobitelnou ochranu proti přetížení a zkratu pro náročné nízkonapěťové aplikace. Tento 3P/4P jistič s jmenovitým proudem až 1600 A při 400 V/415 V nabízí nezávislé nastavení teplotních (70–100 % In) a magnetických (5–10 × In) prahových hodnot vypnutí, což umožňuje optimální koordinaci v komplexních distribučních systémech.

Je certifikován podle CE, CB, ASTA, KEMA, SEMKO a RoHS a splňuje globální bezpečnostní a ekologické normy, díky čemuž je ideální pro výrobce OEM, dodavatele a systémové integrátory po celém světě.

Výhody

★ Široký rozsah: 160A až 1600A (AC)

★ Kompaktní rozměry

★ Nastavitelné tepelné nastavení (70-100%) In.

★ Nastavitelné magnetické nastavení (5-10krát) In.

★ Zapnutí tlačítka pro vypnutí.

★ Samostatné hlavní a obloukové kontakty

★ Široká škála příslušenství.

Klíčové specifikace

Model: Řada DAM1 – tepelně magnetický nastavitelný MCCB

Typ: Lisovaný jistič (MCCB)

Póly: 3P / 4P

Jmenovité napětí (Ue): 400V / 415V AC

Jmenovitý proudový rozsah: 160A – 1600A

Tepelné nastavení: 70% – 100% In (ochrana proti přetížení)

Magnetické nastavení: 5× – 10× In (okamžité vypnutí při zkratu)

Certifikace: CE, CB, ASTA, KEMA, SEMKO, RoHS

● Test Icu:O-t-CO (O:Otevřený manévr,CO:Otevřený-Otevřený manévr,t:Doba čekání)

● Ics:O-t-CO-t-CO test (O:otevřený manévr,CO:zavřený-otevřený manévr,t:čekací doba)

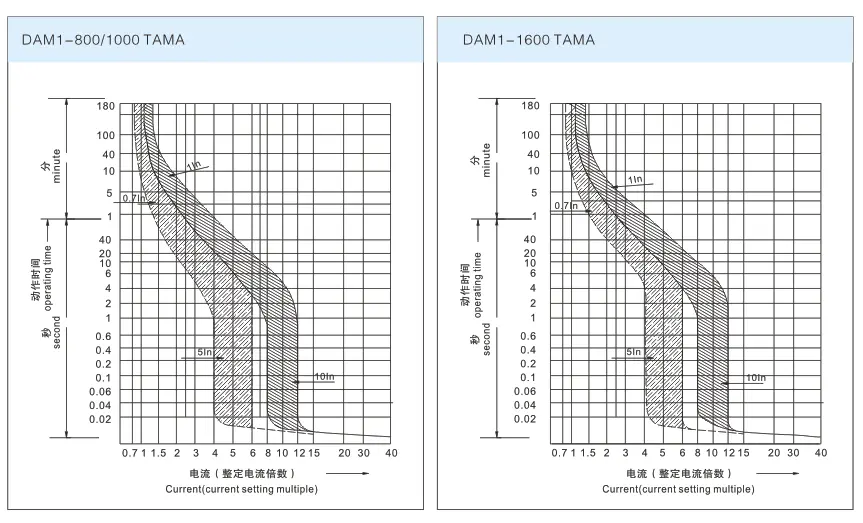

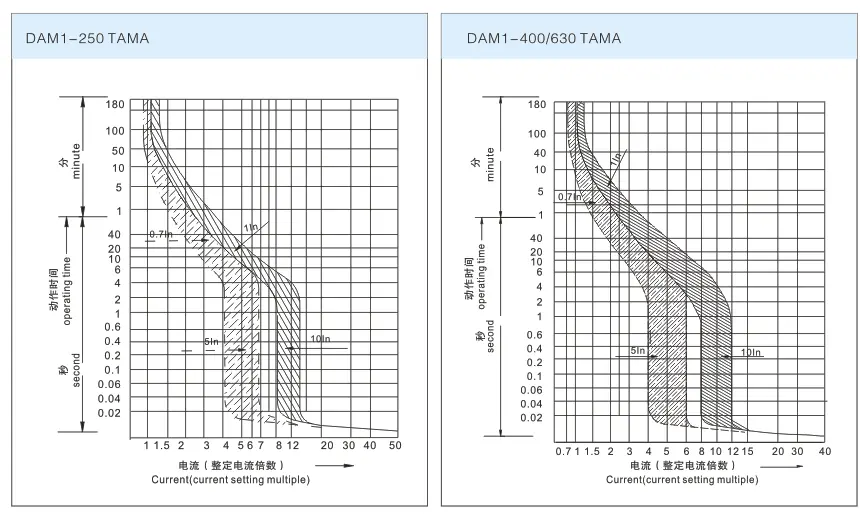

Charakteristická křivka pro TAMA MCCB.

Proč zvolit CDADA?

★ Přesné strojírenství
Na rozdíl od standardních MCCB s pevnými vypínacími křivkami umožňuje termomagnetický nastavitelný design CDADA inženýrům doladit ochranu tak, aby odpovídala jmenovitým hodnotám kabelu a následnému vybavení – omezuje nepříjemné vypínání a zlepšuje selektivitu systému.

★ Globální dodržování předpisů, místní podpora
Díky certifikacím ASTA (Velká Británie), KEMA (Nizozemsko), CE (EU), CB (globální) a RoHS jsou produkty CDADA přijímány ve více než 60 zemích – podporované vstřícnou technickou podporou ze Šanghaje.

★ Dobrá materiální výhoda

Máme přísný systém řízení dodavatelů a surovin. Pro jističe obvykle vybíráme nejkvalitnější materiál.

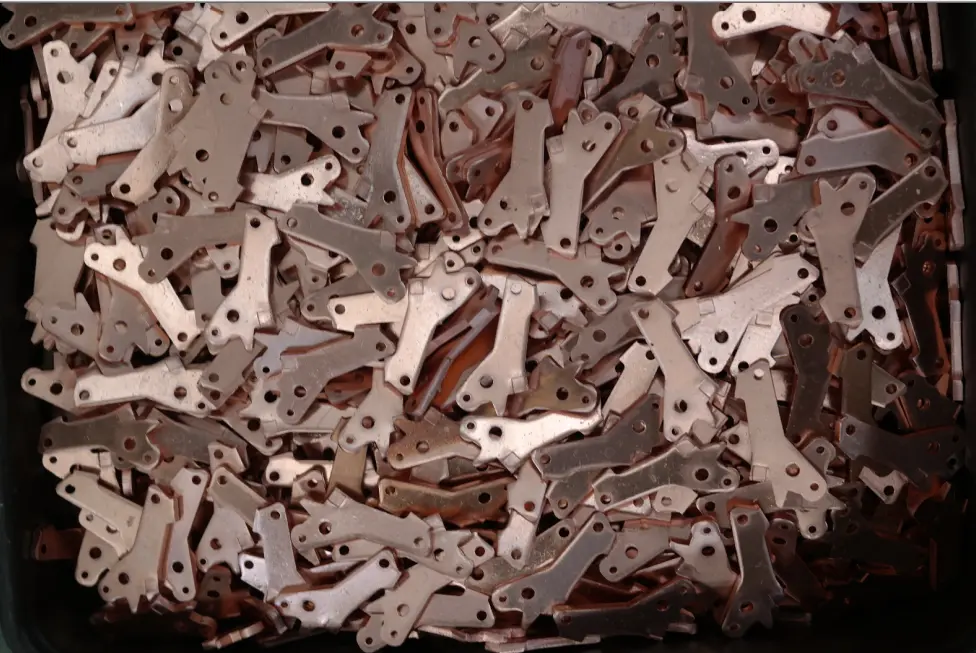

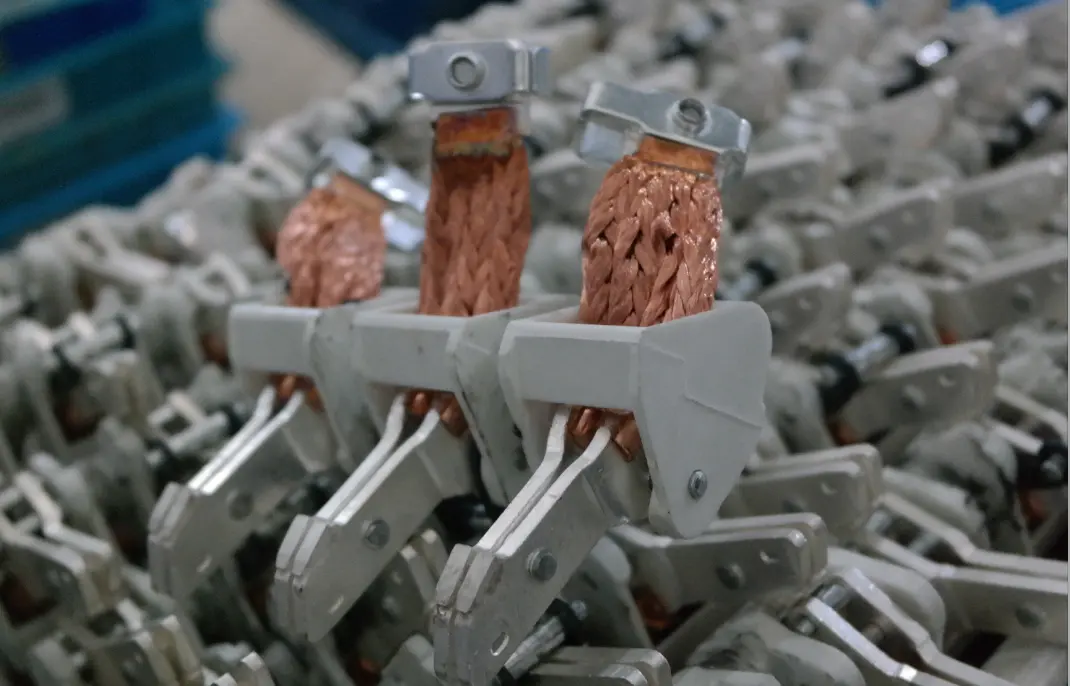

1) Použitá měď T2>99,9 %,

2) Stříbrný kontakt (Pohyblivý bod: 50 %, Stacionární bod: 85 %),

3) Středový hřídel používá BMC-1 ((skleněné vlákno: 25%, nejvyšší pryskyřice, nejvyšší intenzita).

4) Kryt a tělo BMC (skleněné vlákno: 22%, vyšší pryskyřice, vyšší intenzita)

★ OEM & Retrofit Friendly
Kompaktní rozměry umožňují přímou výměnu starších jističů bez přepracování panelu. Modulární příslušenství zjednodušuje budoucí upgrady.

✅ Cenově výhodná ochrana
Nastavitelnost eliminuje potřebu skladovat více jističů s pevným výkonem – jedna jednotka CDADA DAM1 pokrývá více scénářů zatížení.

Typické aplikace

★ Průmyslová řídicí centra motorů (MCC) – Přizpůsobte startovací proud motoru bez vypnutí

★ Panely PDU datového centra – koordinace s profily zatížení IT

★ Systémy obnovitelné energie – přizpůsobte se proměnlivým podmínkám solárního/větrného výkonu

★ Námořní a pobřežní plošiny – Spolehlivý provoz v drsném prostředí

★ Rozvodny komerčních budov – Optimalizujte ochranu pro HVAC, výtahy, osvětlení

Často kladené otázky (FAQ)

Q1: Co znamená „tepelně magneticky nastavitelné“ v MCCB DAM1?

A1: Znamená to, že prahové hodnoty přetížení (tepelné) i zkratové (magnetické) lze ručně nastavit:

● Tepelné: 70 %–100 % jmenovitého proudu (In)

● Magnetické: 5 až 10krát In To umožňuje vlastní ochranné křivky pro vaši konkrétní aplikaci.

Q2: Je termomagnetický MCCB 250A dostupný v konfiguraci 3P?

A2: Ano – všechny nastavitelné modely DAM1 od 160A do 1600A jsou k dispozici ve verzích 3P a 4P.

Q3: Jak upravím nastavení cesty?

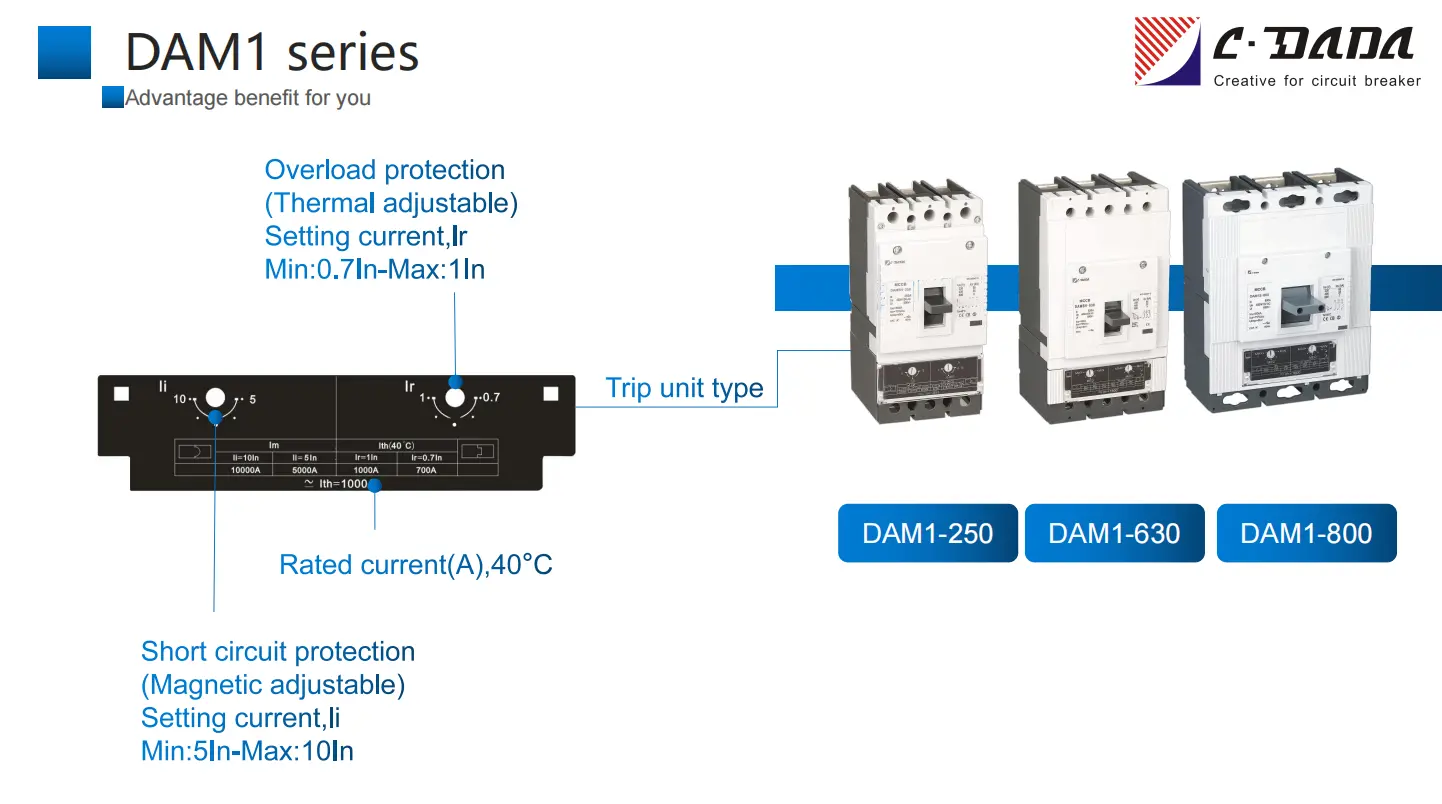

A3: Použijte dva externí číselníky nebo otvory pro šrouby na předním panelu: jeden pro termální (označený “Ir”), jeden pro magnetický (označený “Im”). Není nutná demontáž.

Q4: Mohu otestovat jistič, aniž bych způsobil skutečnou poruchu?

A4: Ano – vestavěné tlačítko push-to-trip simuluje stav vypnutí pro ověření funkčnosti během údržby.

Q5: Proč si vybrat CDADA před jinými čínskými značkami MCCB?

A5: CDADA vyniká:

● Skutečná dvojitá nastavitelnost (mnoho konkurentů nabízí pouze nastavení teploty)

● Mezinárodní certifikace (nejen CCC)

● Důsledná kontrola kvality (továrna s certifikací ISO 9001)

● Technická dokumentace v angličtině pro globální projekty
