Praktický průvodce proudovými chrániči s nadproudovou ochranou

Co je RCBO?

AnRCBO— Proudový chránič s nadproudovou ochranou — je nízkonapěťové ochranné zařízení, které kombinuje ochranu proti přetížení, ochranu proti zkratu a detekci zbytkového proudu (úniku) v jediné lisované jednotce. Uvnitř kompaktního pouzdra termomagnetický vypínací mechanismus zvládá přetížení a zkraty, zatímco proudový transformátor nulové složky nepřetržitě porovnává proud protékající živým a nulovým vodičem. Když rozdíl překročí jmenovitý zbytkový proud (IΔn), zařízení se během milisekund vypne a přeruší napájení dříve, než svodový proud může poškodit lidi nebo způsobit požár.

Kdy zvolit RCBO: konečné dílčí obvody, které potřebují ochranu proti nadproudu i ochranu proti osobnímu úniku – venkovní nádoby, obvody spotřebičů, garáže, sklepy, koupelny a další vlhká nebo snadno přístupná místa.

DABL-63 patří do třídy RCBO: jedno zařízení, tři ochrany – prostorově a nákladově nejefektivnější volba pro jednofázové koncové obvody v domácnostech.

Jak vybrat správné RCBO?

1. Jmenovitý proud (In): odpovídá trvalému zatížení obvodu s prostorem pro zapínací proudy spotřebičů (např. 40 A pokrývá standardní obvody domácích spotřebičů).

2. Vypínací schopnost (Icn): musí být vyšší než předpokládaný zkratový proud v místě instalace; 6kA pokrývá typické úrovně poruch v obytných a lehkých komerčních prostorách.

3. Póly: 1P+N pro jednofázové koncové obvody s kompaktní montáží na DIN lištu.

4. Vypínací charakteristika: C-křivka (5–10× In) pro běžné zatížení domácností a spotřebičů; B-křivka pro citlivou elektroniku; D-křivka pro spouštění motoru.

5. Normy a certifikace: Shoda s normou IEC/EN 61009-1 a označení CE jsou základem pro mezinárodní projekty.

6. Použití: venkovní zásuvky, obvody spotřebičů a osvětlení garáže/suterénu mohou vyžadovat vyšší citlivost než běžné vnitřní obvody.

Jak vypadá dobře specifikovaný RCBO

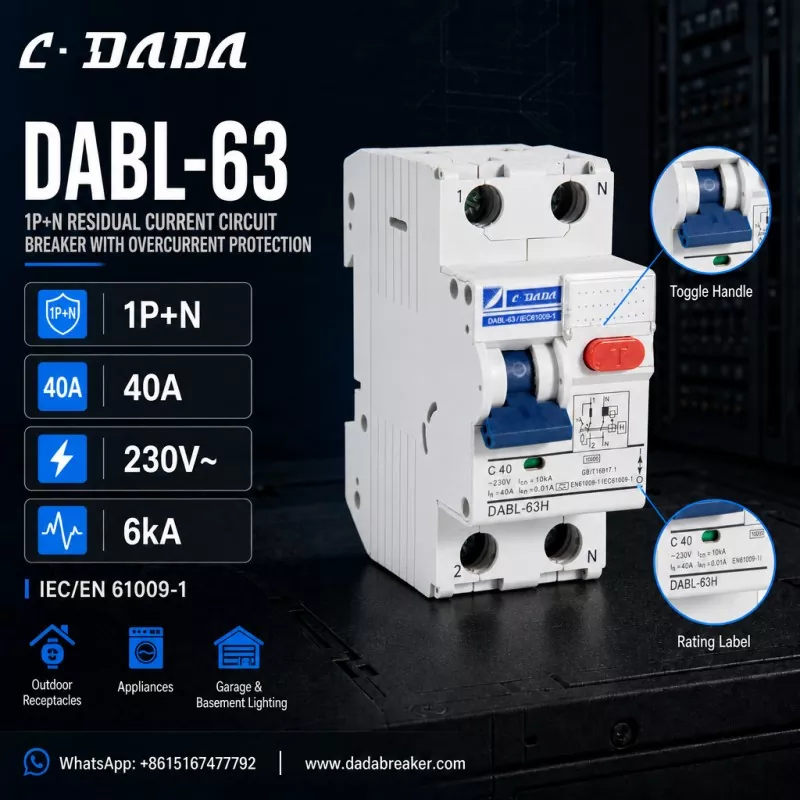

Chcete-li to udělat konkrétní, zvažte DABL-63 odC·DADA Electric, proudový chránič 1P+N s nadproudovou ochranou, který ilustruje, co je třeba hledat v této třídě zařízení: konfigurace 1P+N

● Živý pól spínaný a následovaný neutrálem, kompaktní pro standardní distribuční desky na lištu DIN 40A jmenovitý proud (In)

● S vypínáním křivky C (C40) 230V~ jmenovité napětí

● Vypínací kapacita 6 kA (Icn)

● IΔn = 0,01A (10mA) vysoce citlivá ochrana proti reziduálnímu proudu

● Shoda s IEC/EN 61009-1

● Červené T testovací tlačítko pro pravidelné funkční kontroly, svorky označené 1/2/N, typový štítek a schéma zapojení vytištěné na krytu

● Vyrobeno pro venkovní nádoby, domácí spotřebiče, osvětlení garáží a sklepů

Logika této specifikace

Rám 40A, 1P+N s vysoce citlivou ochranou proti svodu 10mA pokrývá většinu rezidenčních koncových obvodů: 40A odpovídá zatížení běžných obvodů spotřebičů a zásuvek, 1P+N udržuje zařízení kompaktní pro přeplněné rozvodnice a citlivost 10mA poskytuje další vrstvu osobní ochrany přesně tam, kde to vyžaduje vedení IEC – venku, ve vlhkých prostorách a kolem dětí.

FAQ

Otázka: Co je to RCBO?

A: RCBO — proudový chránič s nadproudovou ochranou — je nízkonapěťové ochranné zařízení s resetovacím stolem, které kombinuje ochranu proti přetížení, ochranu proti zkratu a ochranu proti chybovému proudu (svodu) v jedné jednotce, typicky až 63A pro koncové obvody.

Otázka: Jaký je rozdíl mezi RCBO a MCB?

A: MCB poskytuje pouze ochranu proti přetížení a zkratu. RCBO přidává detekci zbytkového proudu (úniku) navrch a odpojuje obvod, když svodový proud překročí IΔn – chrání lidi a předchází požárům.

Otázka: Co znamená IΔn = 10 mA?

A: IΔn je jmenovitý zbytkový provozní proud. 10 mA je hodnota s vysokou citlivostí: zařízení se vypne, když svodový proud dosáhne 10 mA, což poskytuje rychlejší osobní ochranu než 30 mA pro obecné účely.

Otázka: Co je DABL-63 RCBO?

A: DABL-63 je proudový chránič 1P+N s nadproudovou ochranou od C·DADA Electric — 40A, C-křivka, 230V~, 6kA vypínací schopnost a 10mA vysoce citlivá ochrana proti úniku proudu, v souladu s IEC/EN 61009-1, pro venkovní spotřebiče a osvětlení garáží/domácností.
