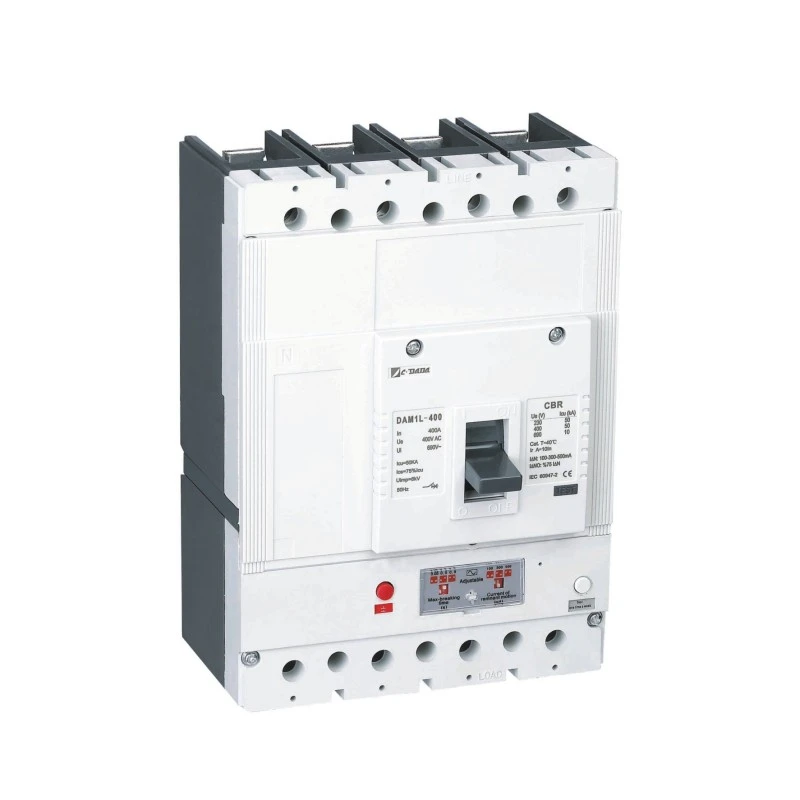

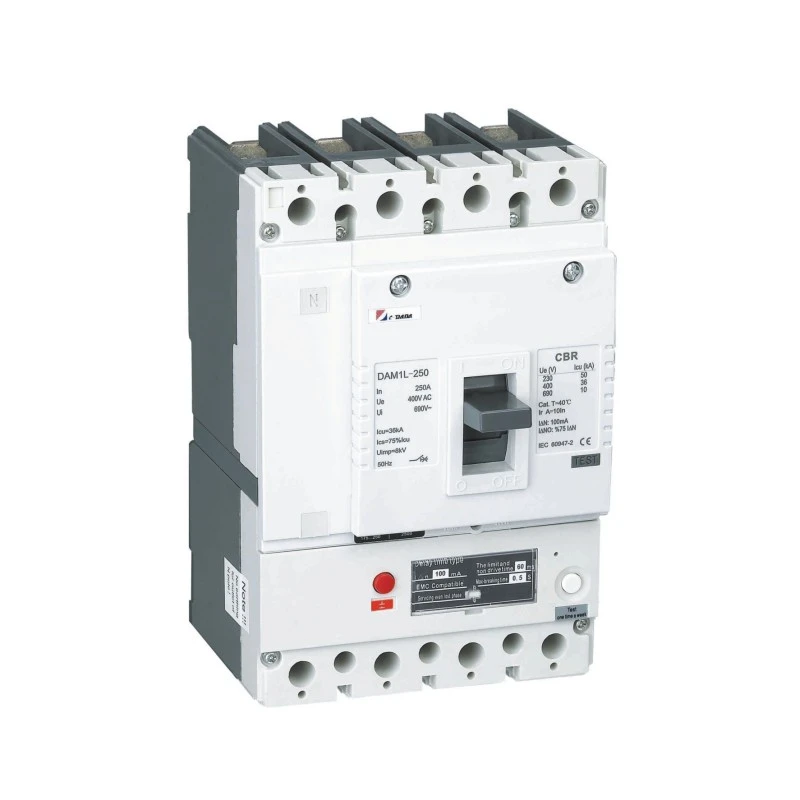

Jistič typu AC s provozem na zbytkový proud

Splňujte globální bezpečnostní standardy s střídavým jističem CDADA DAM1L AC s provozem na zbytkový proud, vysoce integrovaným zemním MCCB zkonstruovaným společností Shanghai DADA Electric CO., LTD. pouze pro spolehlivou ochranu proti sinusovým střídavým zemním poruchám (podle IEC 60755).

Navržen jako 4P lisovaný jistič s jmenovitým proudem 10A až 500A při 400V/415V, integruje ochranu proti přetížení, zkratu a zbytkovému proudu v jedné kompaktní jednotce. DAM1L s certifikací CE, CB a SEMKO je ideální pro aplikace, kde je dostatečná čistá detekce úniku střídavého proudu, jako je standardní domácí elektroinstalace, osvětlovací obvody nebo zátěže motorů bez elektronických pohonů.

S nastavitelným I△n (30 mA–1 000 mA), vícefázově napájenou elektronikou (provozní až do 50 V) a robustním oddělením oblouku poskytuje bezpečný výkon v budovách, tunelech a infrastruktuře – a přitom striktně splňuje požadavky na proudové chrániče typu AC.

Klíčové specifikace

Klíčové vlastnosti:

★ Obvod RCD s vícefázovým napájením → pracuje při ≥50V

★ Tlačítko Push-to-Test

★ Samostatné hlavní a obloukové kontakty

★ Nastavitelná magnetická spoušť (0,8–1,0×In)

★ Silná EMI imunita

★ Plná podpora příslušenství (vypínací spoušť, pomocné kontakty, otočná rukojeť)

Proč zvolit CDADA AC TYPE CBR?

★ Skutečná shoda typu AC

Na rozdíl od „univerzálních“ zařízení typu A je CBR typu AC od CDADA optimalizován pouze pro sinusový únik střídavého proudu – nabízí vyšší nákladovou efektivitu tam, kde chybí elektronické zátěže (např. VFD, SMPS).

★ Konstrukce napájení zabezpečená proti selhání

Elektronika RCD odebírá energii ze všech fází a zajišťuje provoz i při jednofázové ztrátě nebo silném podpětí – kritická výhoda oproti konkurenci s jednofázovým napájením.

★ Dvojí bezpečnostní role

● 30 mA: Splňuje IEC pro ochranu osob před úrazem

● 100 mA–1 000 mA: Zabraňuje požárům při selhání izolace v kabelech a spojovacích krabicích

★ Ochrana nastavitelná v terénu

Vylaďte citlivost a časovou prodlevu tak, aby odpovídaly podmínkám instalace – vyhněte se nepříjemným chybám při zachování souladu s kódem.

★ Integrace na průmyslové úrovni

Kombinuje MCCB a RCD v jedné utěsněné jednotce – šetří místo, snižuje chyby v zapojení a zajišťuje dokonalou koordinaci.

★ Globálně přijímáno

S CE, CB a SEMKO je schválen pro použití v Evropě, na Středním východě, v Africe a Asii – ideální pro exportně orientované výrobce panelů.

★ Naše produkty byly dodány pro projekty elektrické sítě, průmyslové závody, komerční budovy a infrastrukturní projekty v mnoha zemích.

★ Neustále investujeme do výzkumu a vývoje, sledujeme globální standardy a trendy na trhu a spolupracujeme s odborníky z oboru na modernizaci našeho produktového portfolia.

Typické aplikace

Obytné budovy: Hlavní panely nebo dílčí okruhy (osvětlení, zásuvky) bez elektroniky

Komerční osvětlení: Kancelářské stropní okruhy, chodbová svítidla

Tradiční zatížení motoru: čerpadla, ventilátory, kompresory (bez VFD)

Infrastruktura: Osvětlení tunelů, pouliční skříně, strojovny výtahů

Projekty citlivé na náklady: Kde jsou proudové chrániče typu A zbytečné a nadměrně specifikované

FAQ

Q1: Co znamená „AC TYPE“ pro proudový chránič?

A1: AC TYP CBR reagují pouze na plynulé, sinusové střídavé zbytkové proudy (např. z poškozené izolace ohřívačů nebo motorů). Nedetekují pulzující stejnosměrný proud z elektroniky, jako jsou nabíječky telefonů nebo ovladače LED. Pokud takové zátěže existují, použijte typ A.

Q2: Mohu použít tento AC CBR 63A pro obvod domácí zásuvky?

A2: Pouze v případě, že obvod neobsahuje žádná elektronická zařízení (např. čistě odporové zátěže, jako jsou žárovky nebo staré konvice). Pro moderní domácnosti s televizory, notebooky nebo LED světly zvolte místo toho RCD typu A.

Otázka 3: Proč bych zvolil typ AC před typem A?

A3: Nižší cena a vyšší odolnost proti chybnému vypnutí v čistě střídavém prostředí. Pokud váš systém nemá žádné usměrňovače, měniče nebo spínané napájecí zdroje, je AC typ dostačující a ekonomičtější.

Q4: Funguje to, když jedna fáze selže?

A4: Ano! Obvod RCD je napájen vícefázovým napájením, takže zůstává aktivní i při ztrátě fáze nebo poklesu napětí na 50 V – zajišťuje nepřetržitou ochranu proti úniku.

Otázka 5: Proč zvolit CDADA pro jistič AC s provozem na zbytkový proud?

A5: CDADA nabízí:

● Skutečný design typu AC v souladu s IEC 60755

● Integrovaný MCCB + RCD v jedné jednotce (žádné problémy s kompatibilitou)

● Vícefázově napájená elektronika pro spolehlivost

● Nastavitelnost I△n a časové zpoždění na místě

● Globální certifikace (CE/CB/SEMKO) s cenami příznivými pro OEM
