MCCB s ochranou proti úniku

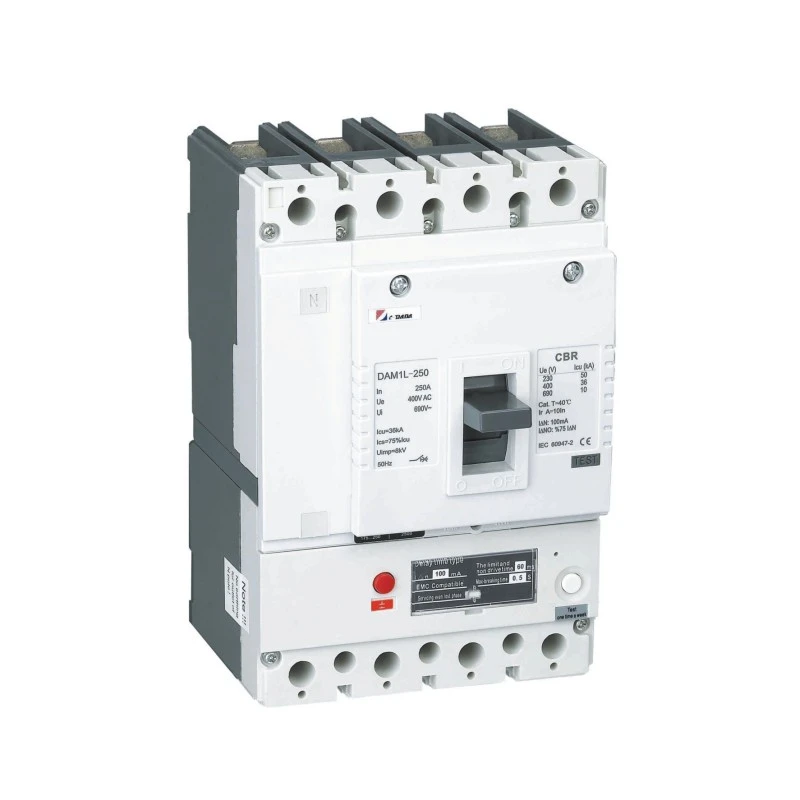

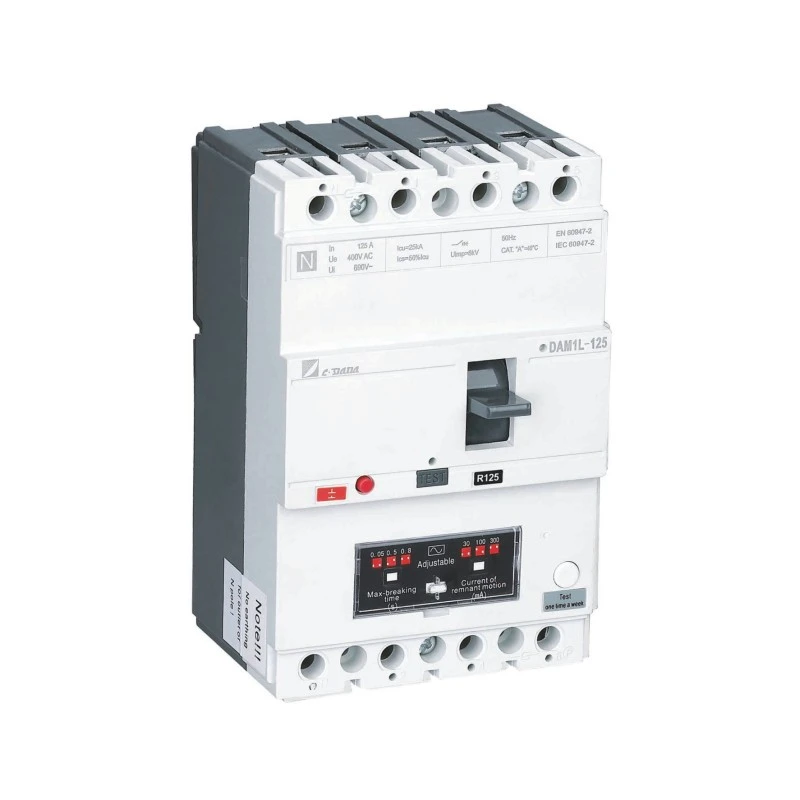

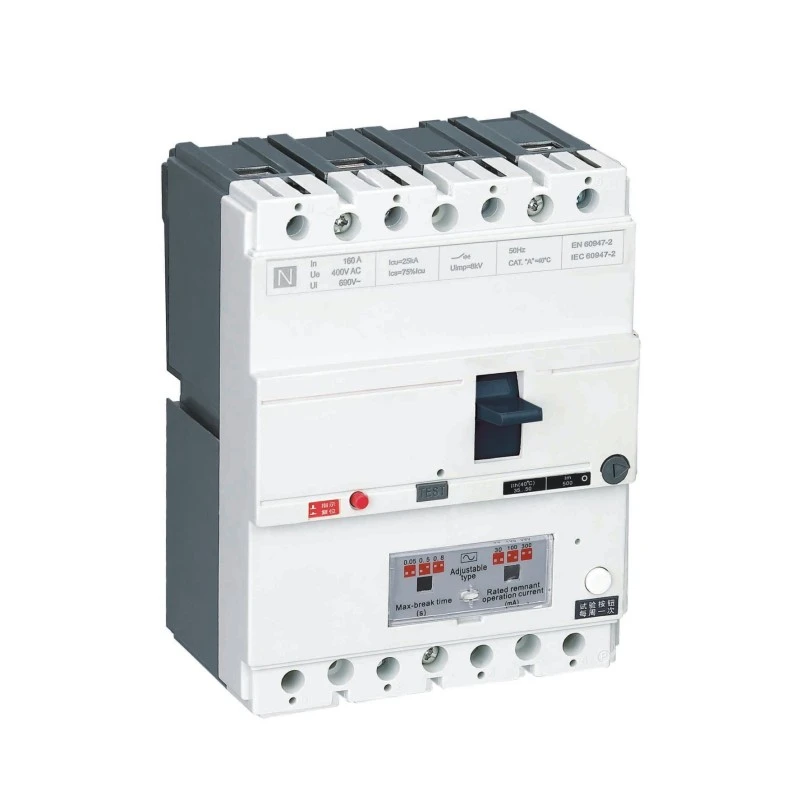

Vylepšete elektrickou bezpečnost nad rámec ochrany proti přetížení a zkratu s MCCB řady CDADA DAM1L s ochranou proti úniku, integrovaným jističem s vestavěnou funkcí zbytkového proudu (RCD/ELCB). Tento únikový MCCB 4P, navržený profesionálním výrobcem Shanghai DADA Electric CO., LTD podle mezinárodních standardů, kombinuje vysoce výkonnou distribuci energie s detekcí zemních poruch, která šetří život i oheň.

Jmenovitý od 10A do 500A při 400V/415V, nabízí nastavitelný zbytkový provozní proud (30mA–1000mA) a volitelné časové zpoždění – umožňující přizpůsobenou ochranu pro osobní bezpečnost (≤30mA) nebo protipožární ochranu (100mA–500mA+). S vícefázově napájenou elektronikou zůstává funkční, i když jedna fáze selže nebo napětí klesne na 50 V, což zajišťuje bezkonkurenční spolehlivost v kritické infrastruktuře, jako jsou tunely, výškové budovy, dopravní uzly a průmyslové závody.

Klíčové specifikace

Model: Řada DAM1L – MCCB s únikem uzemnění (MCCB typu CBR)

Póly: 4P (standardní; 3P na vyžádání)

Jmenovitý proud (In): 10A – 500A

Jmenovité napětí: 400V / 415V AC, 50Hz

Izolační napětí (Ui): 400V (≤160A), 690V (>250A)

Nastavení zbytkového proudu (I△n): 30 mA, 100 mA, 300 mA, 500 mA, 1 000 mA

Nastavitelnost: Nastavení I△n a doby vypnutí na místě (okamžité nebo zpožděné)

Typy vypínací kapacity:

Typ B: Základní (Inm < 100A)

Typ S: Standardní

Typ H: Vysoký výkon (>160A)

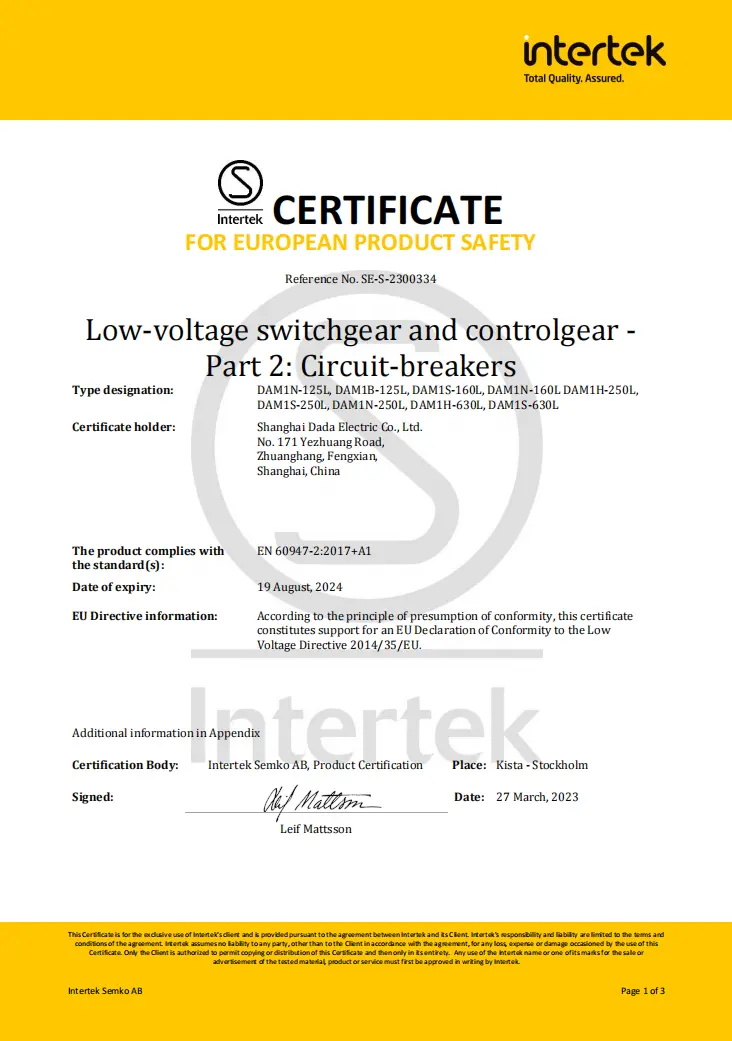

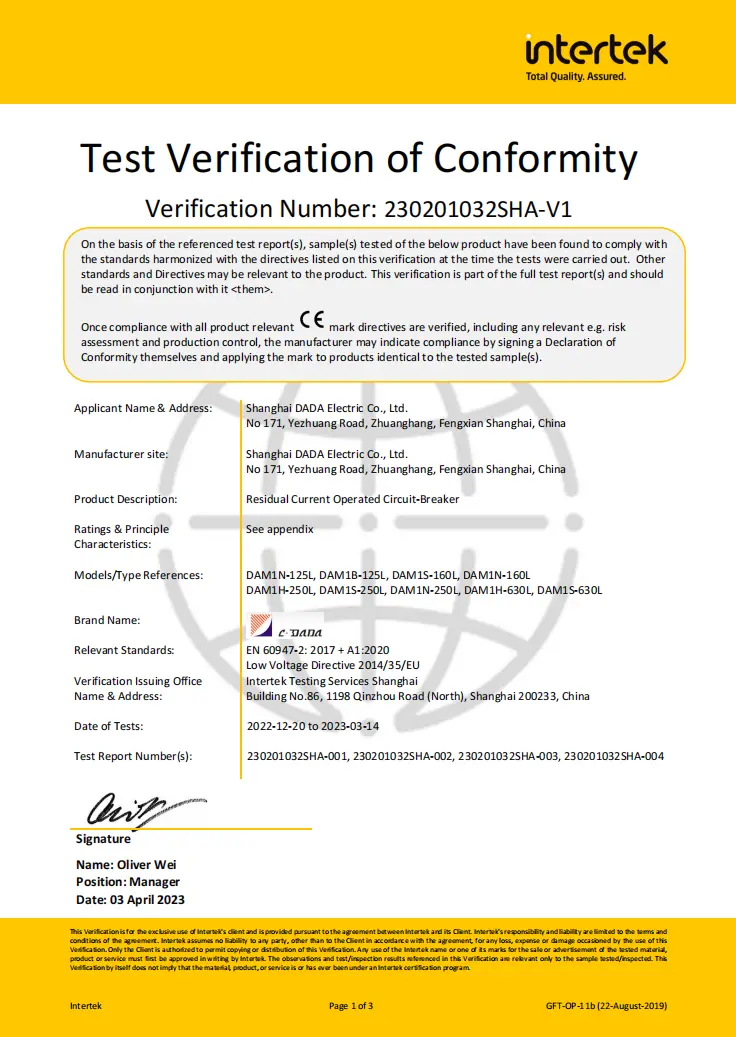

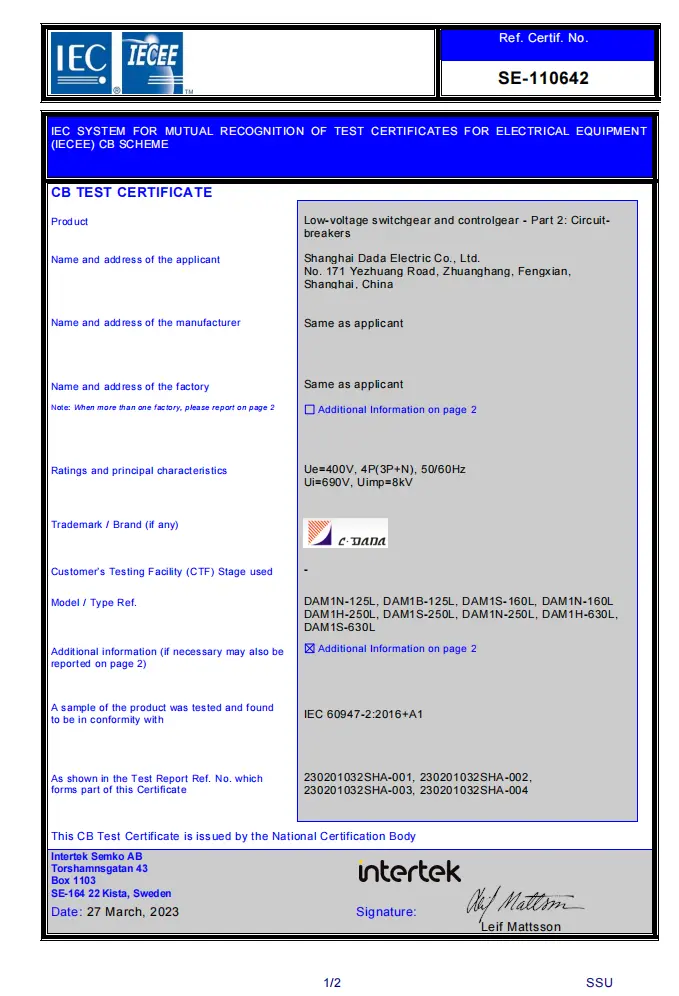

Certifikace: CE, CB, SEMKO

Klíčové vlastnosti:

★ Vícefázově napájený obvod RCD → pracuje až do 50V

★ Samostatné hlavní a obloukové kontakty

★ Testovací tlačítko Push-to-Trip

★ Nastavitelné magnetické nastavení (0,8–1,0×In)

★ Silná schopnost EMI/RFI proti rušení

★ Kompletní sortiment příslušenství: napěťová spoušť, pomocné/poplachové kontakty, otočná rukojeť

Technický list

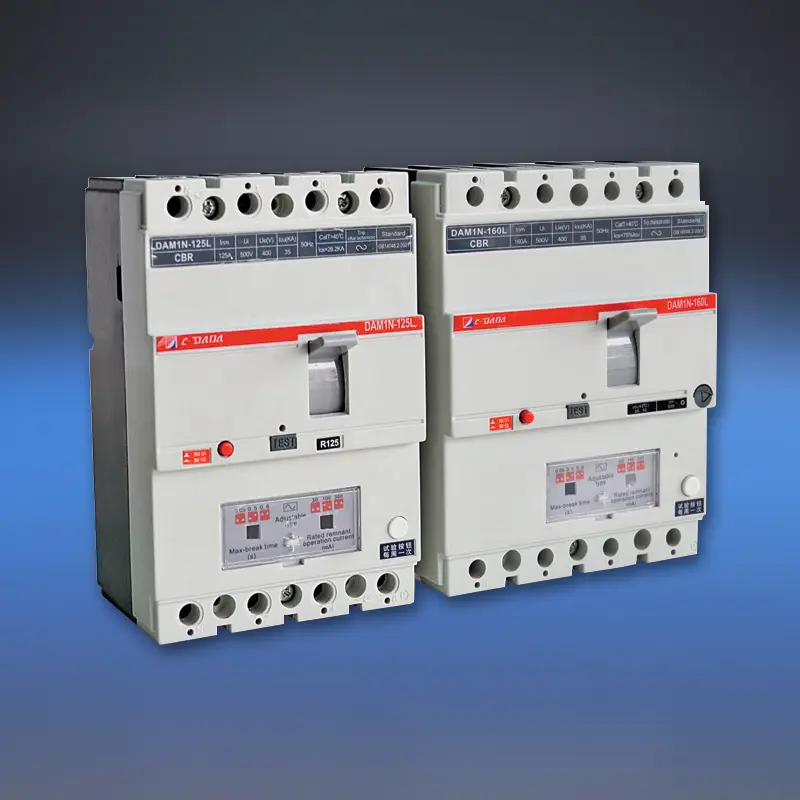

Zemní jističe (ELCB)
Model			DAM1-125L			DAM1-160L
Kód Breaking Capacity			B	N	S	B	N	S
Jmenovitý proud velikosti rámu – Inm (A)			125A			160A
Jmenovitý vstupní proud (40, 50 nebo 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32 (30) - 40 - 50 - 63 (60) - 80 - 100 - 125 A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
uživatelské rozhraní (V)			690V			690V
Ue (V)			400V			400/415V
Počet pólů			4P			4P
ICU (KA)			25	35	50	25	35	50
ICS (KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm (vrchol)/cos ф (KA)			40/0,3	73,5/0,25	105/0,25	41/0,3	73,5/0,25	110/0,25
(I△m)KA/cosф			9/0,5			19/0,5
Prahová hodnota zbytkového proudu (mA)			100-300-500			100-300-500
Časové zpoždění (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Dielektrické vlastnosti (V)			2500			3000
lonizační vzdálenost (mm)			≤30/0			≤30/0
Vytrvalost	Celkový počet cyklů		8000			8000
	Elektrická životnost		1000			1000
	Mechanický život		7000			7000
Kategorie (EN 60947-2/IEC 60947-2)	Hlavní okruh		A/0			A/0
	Pomocný okruh		AC-15			AC-15
Uvolnění pod napětím			√			√
Spouštěč			√			√
Pomocný kontakt			√			√
Poplachový kontakt			√			√
Pomocný kontakt a poplachový kontakt			√			√
Ovládací mechanismus			√			√
Elektrický operační mechanismus			√			√
Kryt terminálu			√			√
Oddělovač fází			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Hmotnost	Opravená verze 3P/4P		-			-
	Verze plug-in 3P/4P		-			-
	Vytáhněte verzi 3P/4P		-			-

Proč si vybrat CDADA MCCB s ochranou proti úniku?

★ Skutečná integrovaná bezpečnost

Na rozdíl od přídavných modulů RCD má DAM1L vestavěnou, továrně kalibrovanou ochranu proti úniku, která zajišťuje dokonalou koordinaci a eliminuje problémy s kompatibilitou.

★ Vícefázové napájení pro obvod RCD

Dřívější RCD selhaly, pokud byla ztracena jedna fáze. Konstrukce CDADA využívá všechny fáze k napájení ochranné elektroniky, takže funguje i při ztrátě fáze nebo silném podpětí.

★ Cíle duální ochrany v jednom zařízení

◆ 30 mA: Splňuje požadavky IEC na ochranu osob před úrazem

◆ 100 mA–1 000 mA: Zabraňuje požárům způsobeným degradací izolace z malých, přetrvávajících zemních poruch

★ Nastavitelné v terénu pro podmínky reálného světa

Jemně dolaďte citlivost a časovou prodlevu, abyste se vyhnuli nepříjemnému zakopnutí ve vlhkém prostředí (např. myčky aut, farmy) při zachování bezpečnosti.

★ Spolehlivost průmyslové třídy

Vysoká vypínací schopnost (typ H), robustní oddělení oblouku a ochrana svorek IP20+ jej činí vhodným pro drsná komerční a průmyslová prostředí.

★ Globální soulad, místní hodnota

Certifikováno pro Evropu (CE/CB), severské země (SEMKO) – ideální pro exportní projekty – s konkurenčními cenami od důvěryhodného čínského výrobce.

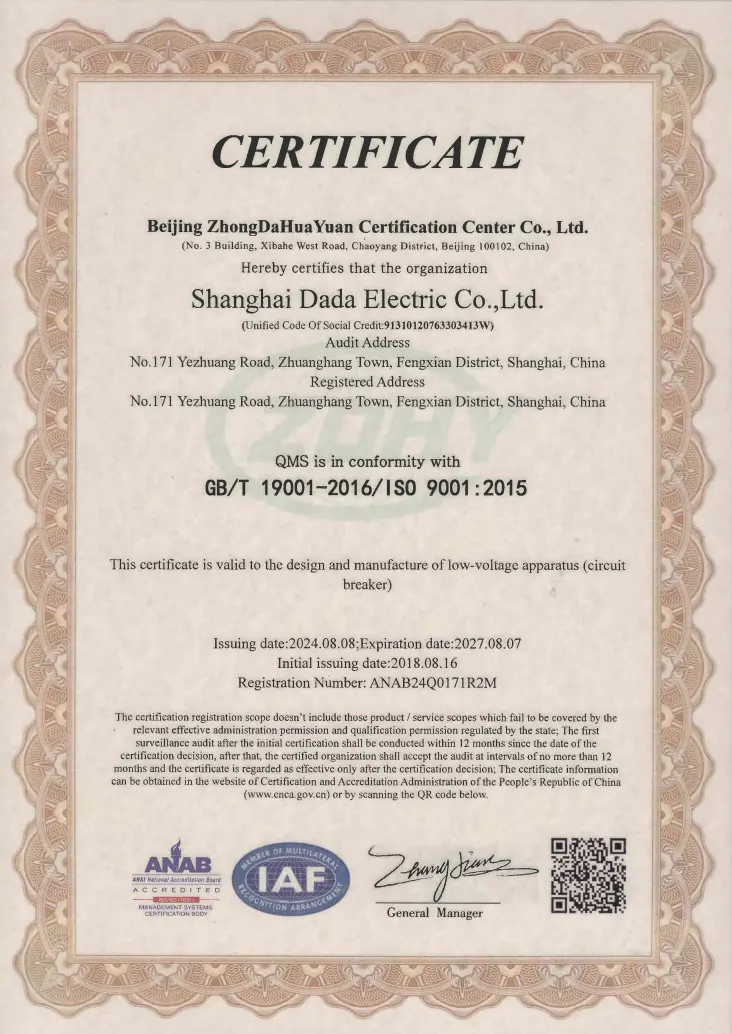

★ Náš výrobní závod je certifikován podle systému managementu kvality ISO9001:2015.

Typické aplikace

Výškové obytné prostory: Hlavní vchod nebo podlahové panely (300 mA pro snížení rizika požáru)

Tunely a podchody: Kritická infrastruktura vyžadující bezpečnou detekci úniku

Nemocnice a školy: 30mA ochrana ve vlhkých prostorách (laboratoře, toalety)

Průmyslové závody: Motorové napáječe s monitorováním zemního spojení

Staveniště: Dočasný rozvod elektřiny s ochranou osob

FAQ

Q1: Jaký je rozdíl mezi standardním MCCB a MCCB s ochranou proti úniku?

A1: Standardní MCCB chrání pouze před přetížením a zkratem. DAM1L přidává detekci zbytkového proudu (svodu uzemnění) – vypnutí při úniku proudu do země (např. přes osobu nebo poškozenou izolaci), čímž se zabrání úrazu elektrickým proudem nebo požáru.

Q2: Mohu použít 100A MCCB RCD pro osobní ochranu?

A2: Pouze při nastavení na 30 mA. Jmenovitý proud (100A) definuje nosnost; zbytkové nastavení (I△n) definuje bezpečnostní funkci. Pro ochranu proti šoku musí být I△n ≤30 mA, bez ohledu na In.

Otázka 3: Proč obvod RCD potřebuje vícefázové napájení?

A3: Pokud je napájen pouze jednou fází, jednofázové selhání by deaktivovalo ochranu proti úniku. Vícefázový design CDADA zajišťuje, že proudový chránič zůstane aktivní i během výpadku fáze nebo nízkého napětí (až do 50 V), což je kritické pro bezpečnostní kontinuitu.

Q4: Je MCCB s únikem 4P vhodný pro systémy TT nebo TN-S?

A4: Ano – je navržen pro systémy TT, TN-S a IT. Konstrukce 4P přeruší všechny fáze a neutrál, což je nezbytné pro systémy TT, kde neutrál není spolehlivě uzemněn proti proudu.

Otázka 5: Proč zvolit CDADA před modulárními kombinacemi RCD + MCCB?

A5: CDADA DAM1L nabízí:

● Menší půdorys (integrované vs. dvě zařízení)

● Zaručená koordinace (žádné riziko nesouladu)

● Nižší náklady a složitost zapojení

● Vyšší spolehlivost (jedna hermeticky uzavřená jednotka)

● Nastavitelnost na místě není u proudových chráničů s pevnou citlivostí možná
