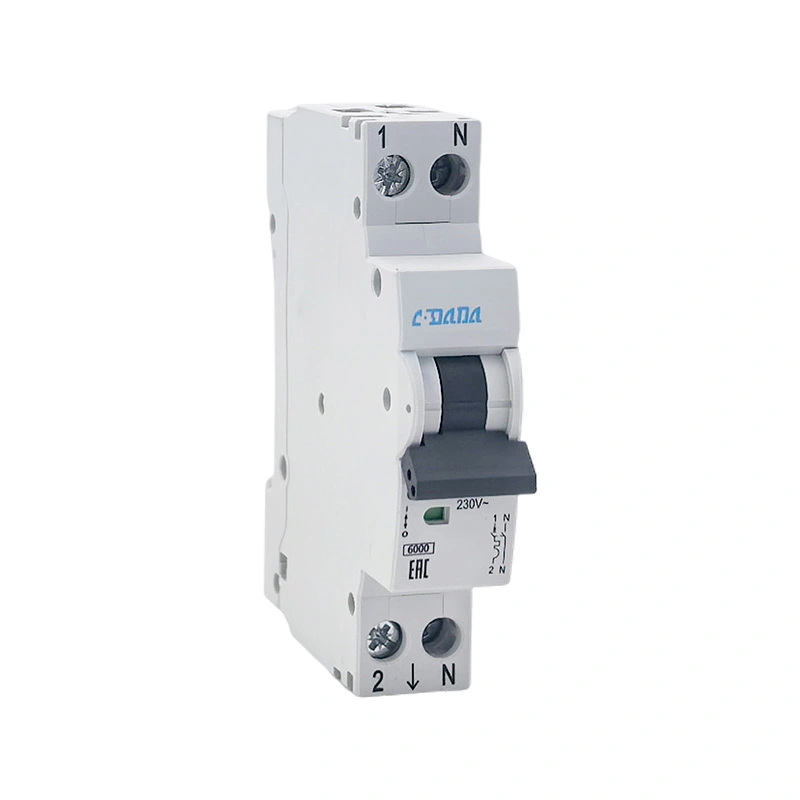

Proč je miniaturní jistič DPN 6KA důležitý pro moderní elektrickou ochranu?

A Miniaturní jistič DPN 6KAje navržena tak, aby poskytovala spolehlivou ochranu proti přetížení a zkratům a zároveň kombinovala kompaktní rozměry s praktickou instalací. Konfigurace DPN je běžně spojena s uspořádáním 1P+N, zatímco 6KA označuje jmenovitou zkratovou vypínací schopnost 6 kA podle platných norem a specifikovaných zkušebních podmínek. Tato příručka vysvětluje, co znamená miniaturní jistič DPN 6KA, jak funguje, proč je důležitá jeho vypínací schopnost, kde jej lze použít, jak jej správně vybrat a nainstalovat a co by kupující měli vzít v úvahu při nákupu zařízení na ochranu obvodu.

Co znamená Miniaturní jistič DPN 6KA?

Miniaturní jistič, běžně označovaný jako MCB, je automatické ochranné spínací zařízení používané k přerušení elektrického proudu, když nastanou abnormální podmínky. Na rozdíl od konvenční pojistky, kterou je za normálních okolností nutné po provozu vyměnit, MCB lze obecně resetovat poté, co byla prošetřena chyba a obvod je považován za bezpečný.

TermínDPNse běžně používá k popisu kompaktuKonfigurace 1P+N, ve kterém zařízení obsahuje ochranu na fázovém vodiči a zároveň spíná nulový vodič. Přesné vnitřní uspořádání a zda je neutrál chráněný nebo pouze spínaný závisí na konkrétním provedení výrobku. Kupující by si proto měli ověřit technickou dokumentaci výrobce, místo aby vykládali pouze zkratku.

The6KAoznačení, běžně psané jako6 kA, označuje jmenovitou zkratovou vypínací schopnost 6 kA podle příslušné normy, zkušebních podmínek, napětí a specifikace produktu. V praxi to znamená úroveň předpokládaného zkratového proudu, který je jistič navržen tak, aby jej za specifikovaných podmínek bezpečně přerušil.

Díky této kombinaci kompaktní konfigurace a definované schopnosti zkratového přerušení je miniaturní jistič DPN 6KA užitečný pro mnoho nízkonapěťových distribučních aplikací, kde je důležitý prostor panelu a spolehlivá ochrana obvodu.

Jak funguje jistič DPN 6KA?

Typický miniaturní jistič využívá principy tepelné a magnetické ochrany. Tepelný mechanismus reaguje na trvalý nadproud, zatímco magnetický mechanismus je určen k rychlé reakci na poruchové stavy vysokého proudu, jako jsou zkraty.

• Ochrana proti přetížení:Když proud zůstane nad normální provozní úrovní obvodu po dostatečnou dobu, tepelný mechanismus může způsobit vypnutí jističe.
• Ochrana proti zkratu:Vysoký poruchový proud může aktivovat magnetický vypínací mechanismus, což umožňuje rychlé přerušení obvodu.
• Manuální přepínání:Ovládací rukojeť umožňuje zapnutí nebo vypnutí okruhu během normálního provozu, pokud je výrobek pro tuto funkci navržen.
• Izolace poruch:V uspořádání DPN lze odpojit fázové a nulové vodiče podle specifikovaného provedení spínání zařízení.
• Kompaktní distribuce:Úzký tvarový faktor může pomoci elektrickým panelům pojmout více obvodů v omezeném prostoru na DIN lištu.

Účelem jističe není pouze zastavit elektřinu. Musí přerušit abnormální proud v rámci podmínek, pro které byl navržen, a přitom zůstat spolehlivý během normálního provozu. Proto je důležitá správná koordinace s předřazenými a následnými ochrannými zařízeními.

Z tohoto důvodu může výběr jističe pouze na základě jeho fyzické velikosti nebo jmenovitého proudu způsobit problémy. Před instalací by měla být vždy zkontrolována úplná elektrická specifikace.

Proč je důležitá kapacita 6KA?

Vypínací schopnost je jednou z nejdůležitějších specifikací, které je třeba pochopit při nákupu miniaturního jističe. Jmenovitý proud 6 kA znamená, že jistič má jmenovitou zkratovou kapacitu6000 ampérza stanovených zkušebních podmínek.

Tohle anoneznamená, že jistič by měl nepřetržitě přenášet 6 000 A. Jmenovitý proud jističe je samostatnou specifikací. Jistič může mít například jmenovitý proud vhodný pro osvětlovací nebo zásuvkový obvod, přičemž má zkratovou vypínací schopnost 6 kA.

U nové instalace by měl předpokládaný zkratový proud v místě instalace posoudit kvalifikovaný elektrotechnik. Vybraný jistič by měl mít odpovídající vypínací schopnost pro instalaci a měl by splňovat platné místní požadavky.

Jaké jsou hlavní výhody?

Správně specifikovaný jistič DPN 6KA může vyřešit několik běžných problémů v kompaktních elektrických rozvodných systémech.

Další praktickou výhodou je snadnější organizace okruhů. Namísto toho, aby jediné ochranné zařízení obsluhovalo příliš mnoho zátěží, může správně naplánovaná rozvodná deska rozdělit elektrické zátěže do jednotlivých obvodů. To usnadňuje odstraňování problémů a může pomoci omezit dopad poruchy na postižený obvod.

Kde se běžně používá?

Jističe DPN 6KA lze zvážit pro širokou škálu nízkonapěťových distribučních aplikací za předpokladu, že jejich elektrické jmenovité hodnoty a požadavky na certifikaci odpovídají instalaci.

• Bytové rozvodnice
• Elektroinstalace bytů a budov
• Světelné obvody
• Zásuvkové a univerzální obvody
• Malé komerční budovy
• Kancelářské a maloobchodní prostory
• Ovládací panely a rozvody zařízení
• Lehké průmyslové elektroinstalace
• Pomocné obvody v elektrických skříních

Mohou být zvláště užitečné v kompaktních distribučních zařízeních, kde instalační technik potřebuje vyvážit ochranu obvodu s dostupným montážním prostorem. Vhodnost použití by však nikdy neměla být určena pouze z názvu produktu.

Před výběrem konkrétního modelu je třeba vzít v úvahu typ zátěže, velikost vodiče, způsob instalace, okolní teplotu, úroveň poruchy, napěťový systém, uspořádání uzemnění a místní elektrické předpisy.

Co by si měli kupující před výběrem zkontrolovat?

Jednou z největších chyb při nákupu je výběr jističe pouze na základě jeho jmenovitého proudu nebo označení 6 kA. Kompletnější revize specifikací může snížit problémy s kompatibilitou, zpoždění instalace a zbytečné náklady na výměnu.

1. Jmenovitý proud:Vybírejte spíše podle návrhu obvodu a očekávané zátěže, než jednoduše volte největší dostupné hodnocení.
2. Jmenovité napětí:Ujistěte se, že jistič je vhodný pro napětí a frekvenci elektrického systému.
3. Konfigurace pólů:Ověřte, zda je požadované uspořádání 1P+N a pochopte, které vodiče jsou chráněny a spínány.
4. Vypínací schopnost:Ujistěte se, že jmenovitý proud 6 kA je dostatečný pro potenciální poruchový proud v místě instalace.
5. Křivka jízdy:Zkontrolujte požadovanou vypínací charakteristiku na základě zatížení a náběhového chování.
6. Normy a certifikace:Vyžádejte si příslušné protokoly o zkouškách, prohlášení a certifikační dokumenty platné pro cílový trh.
7. Kompatibilita terminálu:Zkontrolujte rozsah velikostí vodičů, konstrukci svorek, požadavky na utažení a dostupnost připojení.
8. Kompatibilita na DIN lištu:Ujistěte se, že fyzické rozměry odpovídají zamýšlenému distribučnímu krytu.
9. Operační prostředí:Zvažte teplotu, vlhkost, nadmořskou výšku, prach, vibrace a další podmínky prostředí.
10. Konzistence dodavatele:U projektů vyžadujících opakované zakázky ověřte výrobní kapacitu a postupy kontroly kvality.

Pro distributory je dalším důležitým hlediskem konzistence produktu. Jistič, který splňuje specifikaci v jedné zásilce, ale v pozdějších dávkách se výrazně liší, může vytvářet inventární a projektová rizika. Kupující by proto měli s dodavatelem předem projednat postupy kontroly kvality, kontrolní normy, balení, označování a požadavky na opakované objednávky.

Co je třeba vzít v úvahu při instalaci?

Elektrickou instalaci by měl provádět kvalifikovaný odborník a v souladu s pokyny výrobce a platnými elektrotechnickými předpisy. I správně specifikovaný jistič DPN 6KA může fungovat špatně, pokud je nainstalován nesprávně.

• Před prací na distribučním zařízení odpojte instalaci od napětí.
• Před připojením zkontrolujte napětí obvodu a uspořádání kabeláže.
• Nainstalujte jistič bezpečně na příslušnou lištu DIN nebo montážní systém.
• Používejte vodiče v rozsahu velikostí specifikovaných výrobcem.
• Použijte specifikovaný utahovací moment svorek.
• Udržujte vedení vodičů čisté a vyhněte se zbytečnému mechanickému namáhání svorek.
• Ověřte připojení fáze a nuly podle schématu zapojení produktu.
• Zkontrolujte, zda kryt poskytuje dostatečný prostor, ventilaci a ochranu.
• Před zapnutím kompletního obvodu proveďte příslušné elektrické testy.

Zvláštní pozornost si zaslouží připojení terminálu. Uvolněné elektrické spojení může vytvářet odpor a teplo, zatímco nesprávně připravený vodič může ohrozit mechanickou stabilitu spojení. Instalace by proto měla dodržet výrobcem specifikovanou přípravu vodiče a požadavky na krouticí moment.

Never use a breaker as a substitute for proper circuit design. Ochranná zařízení fungují jako součást kompletního elektrického systému, který zahrnuje vodiče, zátěže, předřazenou ochranu, uzemnění a další bezpečnostní komponenty.

Jak se DPN 6KA srovnává s konvenčními konfiguracemi MCB?

Srovnání neznamená, že jedna konfigurace je univerzálně lepší. Vhodné provedení závisí na elektrickém systému, místních předpisech, dostupném prostoru panelu, požadovaném uspořádání izolace a koordinaci s dalšími ochrannými zařízeními.

Jak lze udržet výkon?

Miniaturní jističe obecně vyžadují omezenou běžnou údržbu, ale okolní elektrický systém by měl být stále pravidelně kontrolován. Časté nevysvětlitelné vypínání by nikdy nemělo být ignorováno.

• Zkontrolujte svorky, zda nejeví známky přehřátí, změny barvy nebo poškození.
• Během plánované elektrické údržby zkontrolujte uvolněné spoje.
• Udržujte rozvodnou skříň čistou a bez nadměrného prachu nebo vlhkosti.
• Sledujte opakované výjezdy a prozkoumejte základní příčinu.
• Vyměňte jističe vykazující mechanické poškození nebo abnormální provozní chování.
• Neresetujte opakovaně jistič, aniž byste zjistili, proč se vypnul.

Jistič, který opakovaně vypíná, může indikovat přetížení, zkrat, problémy s izolací, závady zařízení, nesprávný výběr jističe nebo jiný problém v instalaci. Kvalifikovaný personál by měl diagnostikovat problém před návratem okruhu do normálního provozu.

Je také užitečné udržovat přesné označení panelů. Jasná identifikace obvodů může zefektivnit budoucí kontrolu a údržbu, zejména v komerčních budovách a větších elektrických skříních.

Co byste měli očekávat od spolehlivého výrobce?

Při nákupu produktů Miniature Circuit Breaker DPN 6KA pro velkoobchodní distribuci, elektrotechnické projekty, aplikace OEM nebo montáž panelů je kvalita produktu pouze jednou částí rozhodnutí o nákupu. Důsledná dokumentace, řízení výroby, komunikace a poprodejní podpora mohou mít také důležitý vliv na úspěch projektu.

Shanghai DaDa Electric Co., Ltd.je potenciálním dodavatelem pro zákazníky, kteří hledají produkty elektrické ochrany a související řešení vypínačů. Při hodnocení jakéhokoli výrobce by si kupující měli před zadáním hromadné objednávky vyžádat datové listy produktu a příslušnou dokumentaci shody, objasnit přesnou konfiguraci modelu a potvrdit požadavky na výrobu a kontrolu.

Pro dovozce a distributory je komunikace obzvláště důležitá. Před potvrzením nákupu je užitečné stanovit přesný model produktu, elektrické specifikace, množství, způsob balení, označení, požadavky na dodání, kontrolní postup a dokumentaci. To pomáhá snížit nedorozumění mezi kupujícím, výrobcem a koncovým zákazníkem.

Často kladené otázky

1. Co znamená 6KA na jističi?

6KA, běžněji psané jako 6 kA, označuje jmenovitou zkratovou vypínací schopnost 6 000 ampér za specifikovaných zkušebních podmínek. Není to normální provozní proud jističe.

2. Co znamená DPN v jističi?

DPN je běžně spojeno s konfigurací 1P+N. Přesné funkce ochrany a spínání závisí na konstrukci výrobce, proto je třeba před instalací zkontrolovat datový list produktu.

3. Je 6 kA jistič vhodný pro každou elektroinstalaci?

Ne. Vypínací schopnost musí odpovídat předpokládanému zkratovému proudu v místě instalace. Je také třeba vzít v úvahu jmenovité napětí, proud, vypínací charakteristiku, podmínky instalace a platné předpisy.

4. Znamená 6 kA, že jistič může nepřetržitě přenášet 6 000 A?

Ne. Hodnota 6 kA se vztahuje na schopnost zkratového přerušení, nikoli na trvalou proudovou zatížitelnost. Jmenovitý proud je samostatná specifikace.

5. Lze použít jistič DPN 6KA v bytových rozvodnicích?

Může být vhodný pro určité obytné aplikace, pokud elektrické parametry, konfigurace, rozměry, certifikace a požadavky na instalaci produktu odpovídají obvodům a místním předpisům.

6. Jaké informace bych měl poskytnout při žádosti o cenovou nabídku?

Uveďte požadovaný jmenovitý proud, jmenovité napětí, konfiguraci pólů, vypínací charakteristiku, vypínací schopnost, množství, cílový trh, příslušné normy, požadavky na balení a jakékoli požadavky na OEM nebo na označování. To pomáhá dodavateli vyhodnotit požadavek efektivněji.

7. Proč opakovaně vypíná jistič?

Opakované vypínání může být důsledkem přetížení, zkratu, vadného zařízení, problémů s kabeláží, nevhodného výběru jističe nebo jiných elektrických závad. Příčinu by měl identifikovat kvalifikovaný personál spíše než opakované resetování jističe.

8. Je DPN stejný jako dvoupólový jistič?

Ne nutně. Ačkoli zařízení DPN může zahrnovat fázové a neutrální spínání, jeho vnitřní ochrana a uspořádání spínání se mohou lišit od běžného dvoupólového ochranného zařízení. Vždy zkontrolujte schéma zapojení a technické specifikace výrobce.

9. Jaký je rozdíl mezi jmenovitým proudem a vypínací schopností?

Jmenovitý proud se vztahuje k proudu, který je jistič navržen pro přenos během normálního provozu za specifikovaných podmínek. Vypínací schopnost se vztahuje k její schopnosti bezpečně přerušit specifikovaný zkratový proud.

10. Jaká je nejdůležitější specifikace při objednávce jističe DPN 6KA?

Neexistuje jediná specifikace, která by platila pro každou instalaci. Jmenovitý proud, napětí, konfigurace pólů, vypínací charakteristika, vypínací schopnost, příslušné normy, fyzické rozměry a podmínky instalace by měly být zkontrolovány společně.

Kontaktujte nás pro řešení miniaturních jističů DPN 6KA

Výběr správného jističe je v konečném důsledku o sladění výkonu ochrany se skutečnými požadavky elektrické instalace. Miniaturní jistič DPN 6KA může nabídnout praktickou kombinaci kompaktní konfigurace, ochrany proti přetížení, schopnosti zkratového přerušení a pohodlné správy obvodu, pokud je správně specifikován a nainstalován.

Pokud získáváteMiniaturní jistič DPN 6KAprodukty pro rozvodné desky, elektrické projekty, OEM aplikace nebo velkoobchodní dodávky,Shanghai DaDa Electric Co., Ltd.může poskytnout informace o produktu a projednat vaše technické požadavky.Kontaktujte náss požadovaným jmenovitým proudem, napětím, množstvím, aplikací a cílovým trhem a prodiskutujte vhodné řešení. Chcete-li projednat specifikace, vzorky, hromadné objednávky a požadavky na projekt, kontaktujte společnost Shanghai DaDa Electric Co., Ltd.
