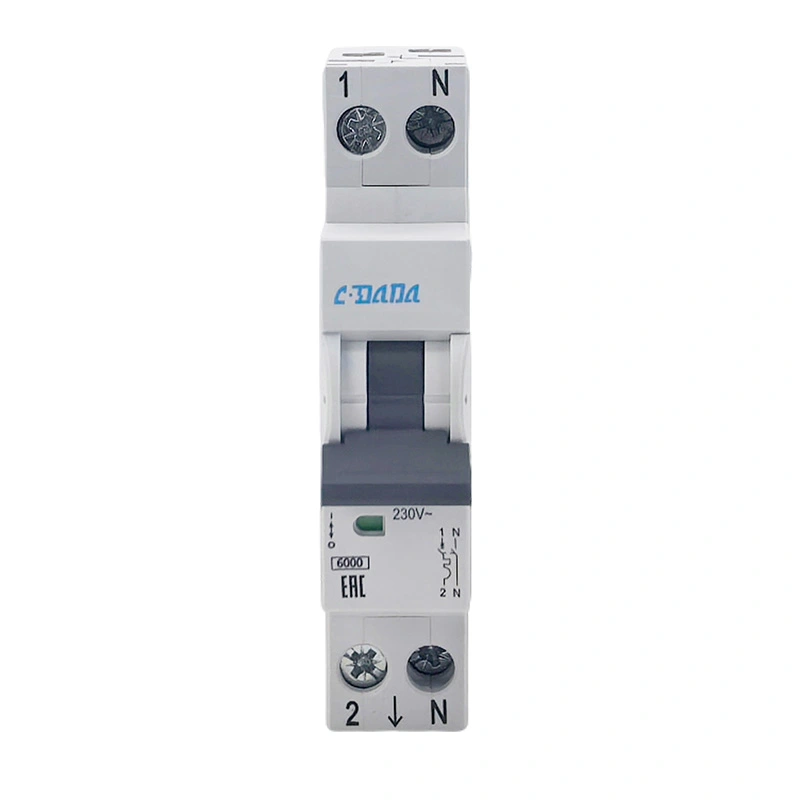

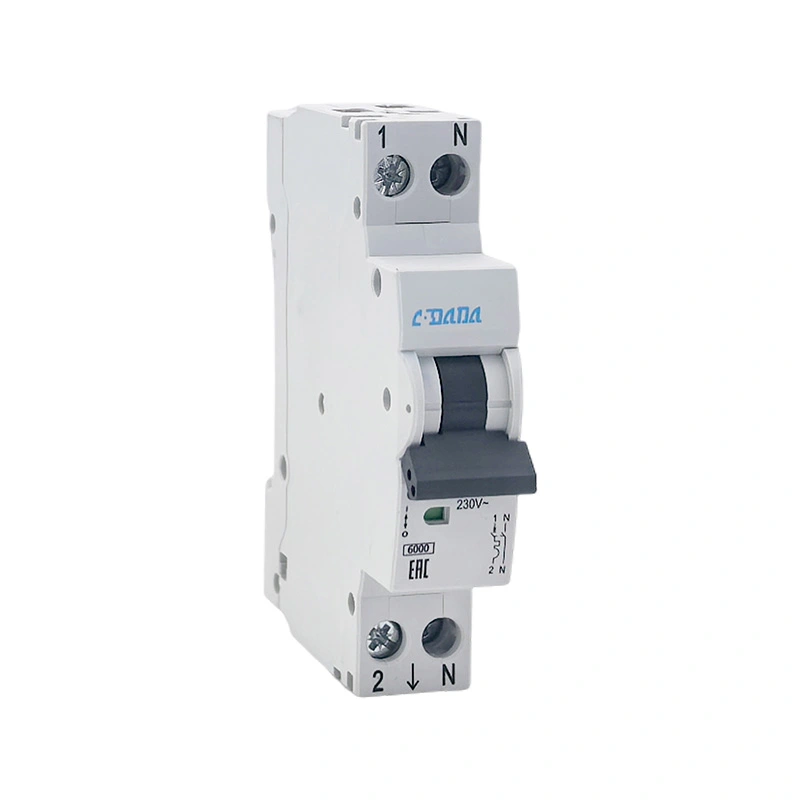

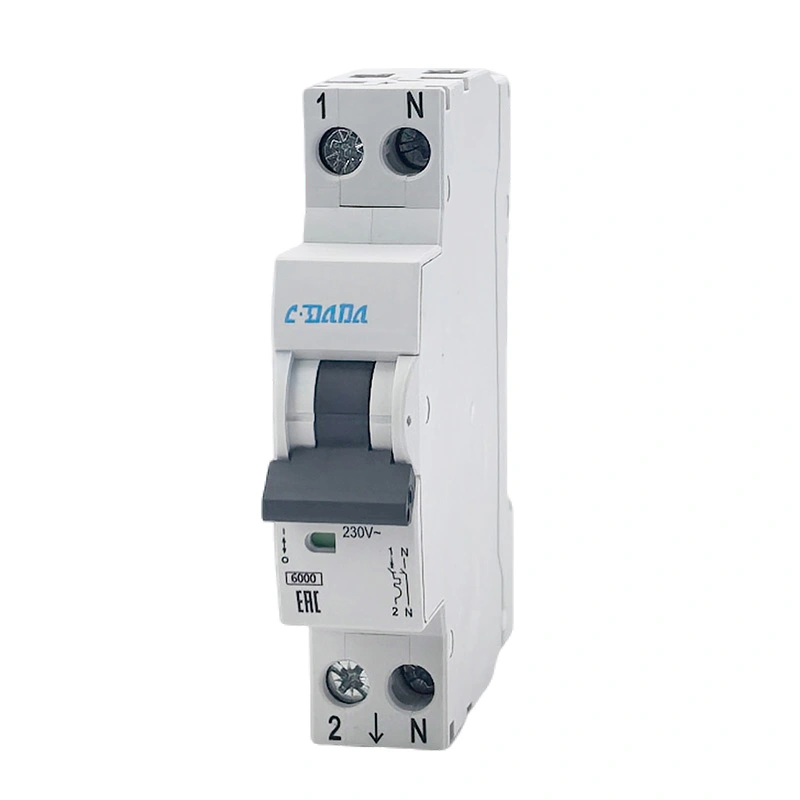

Miniaturní jistič DPN 6KA

Miniaturní jistič CDADA DAB7N DPN 6KA je profesionální miniaturní jistič 1P+N s dvojitým přerušením nezávisle vyvinutý společností Shanghai DADA Electric, spolehlivým výrobcem s více než 40 lety zkušeností. Díky vysoké vypínací kapacitě 6 kA, synchronnímu chodu a N-pólu designu „nejdřív vyrobte, rozbijte později“ účinně zlepšuje výkon při zhášení oblouku a bezpečně chrání obvody a zařízení. Široce se používá v rozvodných skříních, domácích dekoracích, komerčních napájecích a osvětlovacích obvodech a je první volbou pro globální zákazníky, distributory a OEM zákazníky.

Jaké jsou výhody MCB DPN 6KA?

★ Struktura 1P+N DPN, duální body zlomu, bezpečnější a spolehlivější

★ N pól se vyrábí jako první a láme se později, zvyšuje kapacitu přerušování oblouku

★ Skutečná vypínací schopnost 6kA, silná ochrana proti zkratu

★ Kompaktní šířka 17,8 mm, šetří místo ve skříni

★ Vypínací křivky B/C dostupné pro různá zatížení

★ Stupeň ochrany IP20, bezpečný na dotek

★ Široký rozsah kabeláže: flexibilní kabel 1–25 mm²

★ Montáž na DIN lištu, rychlá a stabilní instalace

★ Odolnost vůči vysokým a nízkým teplotám: -25℃~+50℃

★ Dlouhá mechanická životnost až 20 000krát

Aplikace

Miniaturní jistič CDADA DPN 6KA je široce používán v:

★ Obytné budovy, byty, vily, bytové dekorace

★ Kanceláře, obchody, hotely, školy, nemocnice

★ Světelné obvody, elektrické zásuvky, malá elektrická zařízení

★ Domácí spotřebiče: ohřívače vody, klimatizace, elektrické ohřívače

★ Rekonstrukce starého okruhu a modernizace rozvodné skříně

★ Obchodní a civilní nízkonapěťové rozvody elektrické energie

Tabulka technických parametrů

Rozměry obrysu

★ Délka: 82,5 mm

★ Výška: 73,2 mm

★ Šířka: 17,8 mm (standardní šířka 1 modulu)

★ Montáž: 35mm DIN lišta

★ Zapojení: vhodné pro flexibilní/tuhý kabel 1–25 mm²

★ Tloušťka přípojnice: 0,8–2 mm

Standardní testovací položky

★ 1,13 v testu bez vypnutí (≥1 hodina)

★ 1,45 in vypínací test (<1 hodina)

★ 2,55V test přetížení

★ Test magnetického okamžitého vypínání (3In/5In pro B/C křivku)

★ Test dielektrické odolnosti

★ Test nárůstu teploty

★ Zkouška zkratové vypínací schopnosti (6kA)

★ Test mechanické a elektrické životnosti

★ Test provozu při vysoké a nízké teplotě

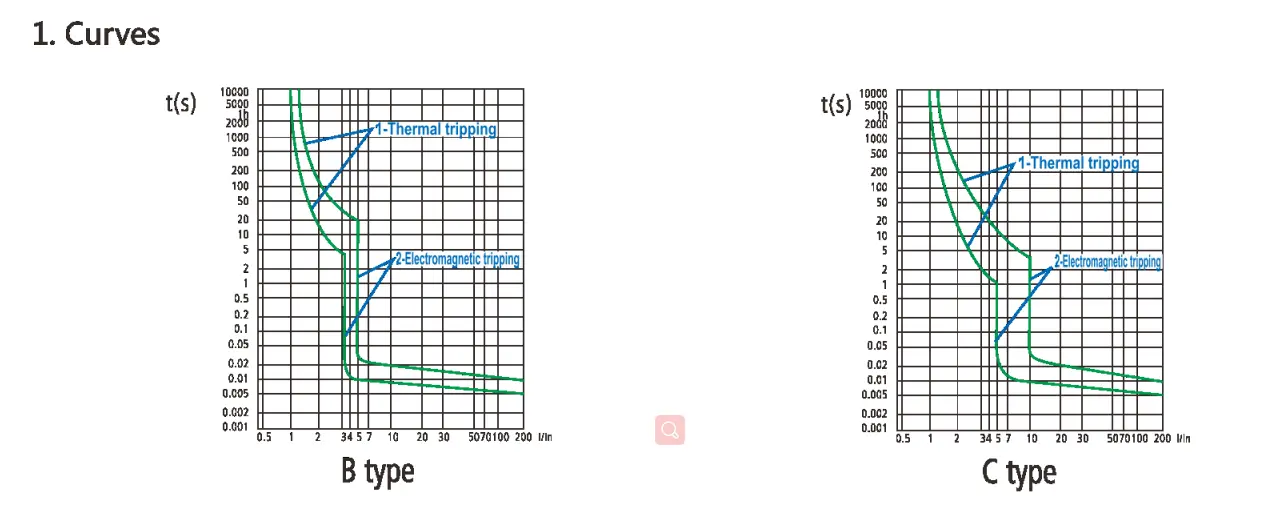

Vypínací charakteristické křivky

IEC 60898-1

Magnetické uvolnění

Dojde-li ke zkratu, okamžitého vypnutí je dosaženo magnetem s železným jádrem. Podle normy IEC60898 lze tento produkt rozdělit do tří typů: B, C a D.

Tepelné uvolnění

●Jakmile v obvodu dojde k přetížení, bimetalový pásek jističe se vlivem tepla ohne, což způsobí rozpojení kontaktů a tepelné vypnutí;

●Norma IEC definuje rozsah vypínacích časů pro různé proudy při přetížení;

●Referenční testovací prostředí je 30 °C.

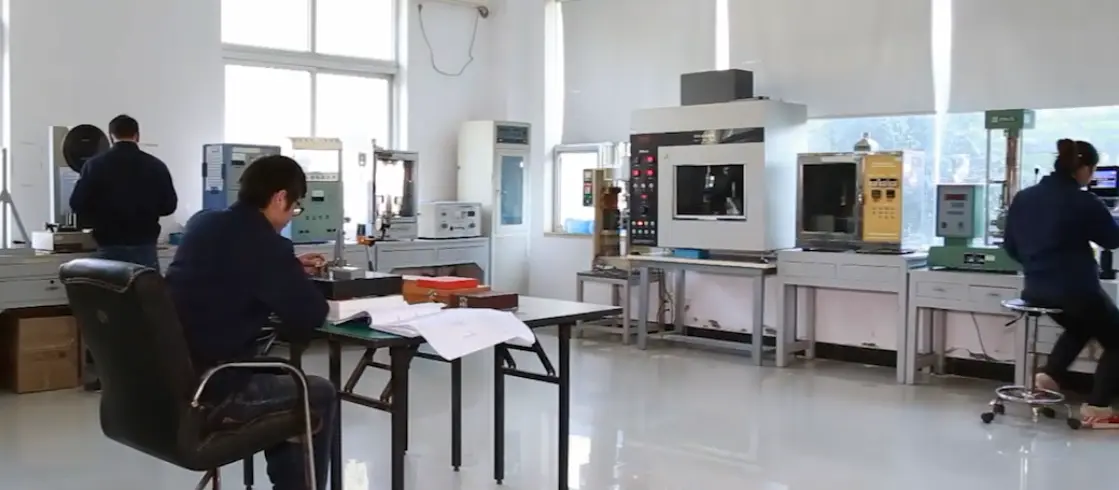

Proces kontroly kvality

1. Vstupní kontrola surovin a certifikace

2. Automatické vstřikování a přesné lisování kovů

3. Montáž a kalibrace polotovarů

4. Test 100% plné vypínací charakteristiky

5. Odolá napětí a test izolačního výkonu

6. Test stárnutí při vysokých a nízkých teplotách

7. Kontrola vzhledu, rozměrů a loga

8. Finální balení a kontrola zásilky

Balení a doprava

★ Standardní exportní karton s nárazuvzdornou podšívkou

★ Skupinová krabice zabalená tak, aby nedošlo k poškrábání

★ Jasný štítek: model, proud, póly, množství, certifikace

★ Vhodné pro námořní, leteckou a pozemní dopravu

★ Podpora OEM balení, vlastní logo a štítek

Případy úspěchu zákazníků

CDADA MCB DPN 6KA byl exportován do více než 50 zemí a regionů:

★ Dlouhodobé hromadné dodávky pro evropské a asijské distributory

★ Projekty renovace okruhu domácností na Středním východě a v Africe

★ OEM spolupráce se známými mezinárodními elektrotechnickými značkami

★ Podpora distribuce energie pro realitní developery

★ Stabilní objednávky od dodavatelů elektro a systémových integrátorů

Proč si vybrat DADA Electric?

★ 40+ let odborných zkušeností ve výzkumu a vývoji a výrobě jističů

★ 90 % základních komponentů vyrobených interně, stabilní kontrola kvality

★ Certifikace ISO9001, plný soulad s mezinárodními standardy

★ Kompletní certifikace: CE, CB, CCC atd.

★ Velká výrobní kapacita, rychlé dodání pro hromadné objednávky

★ Profesionální technická podpora a poprodejní servis

★ Přijměte přizpůsobení OEM a ODM, abyste splnili požadavky trhu

★ Globální logistický systém, bezpečné a přesné dodání
