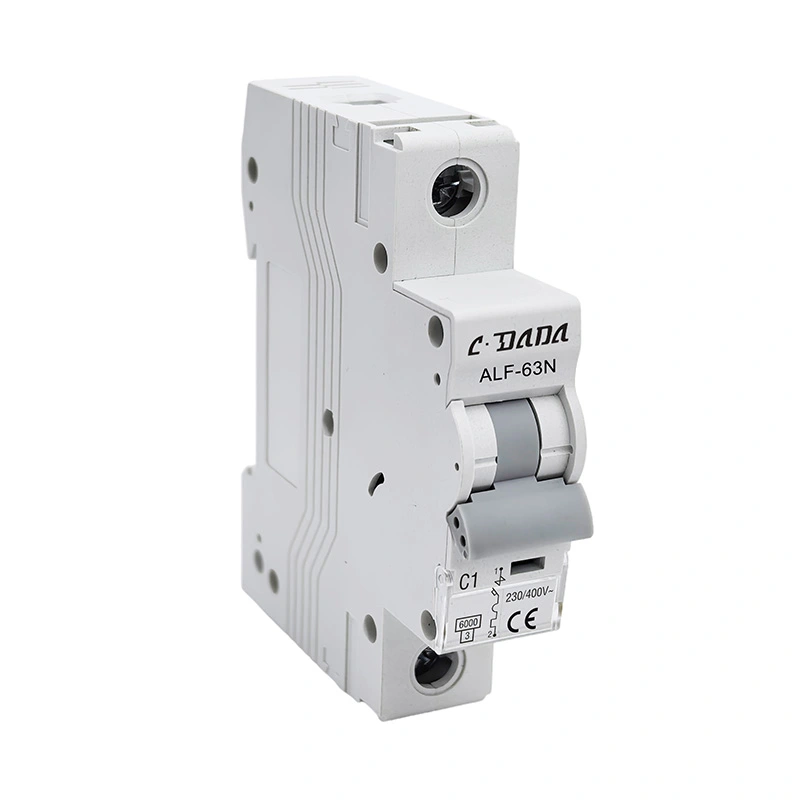

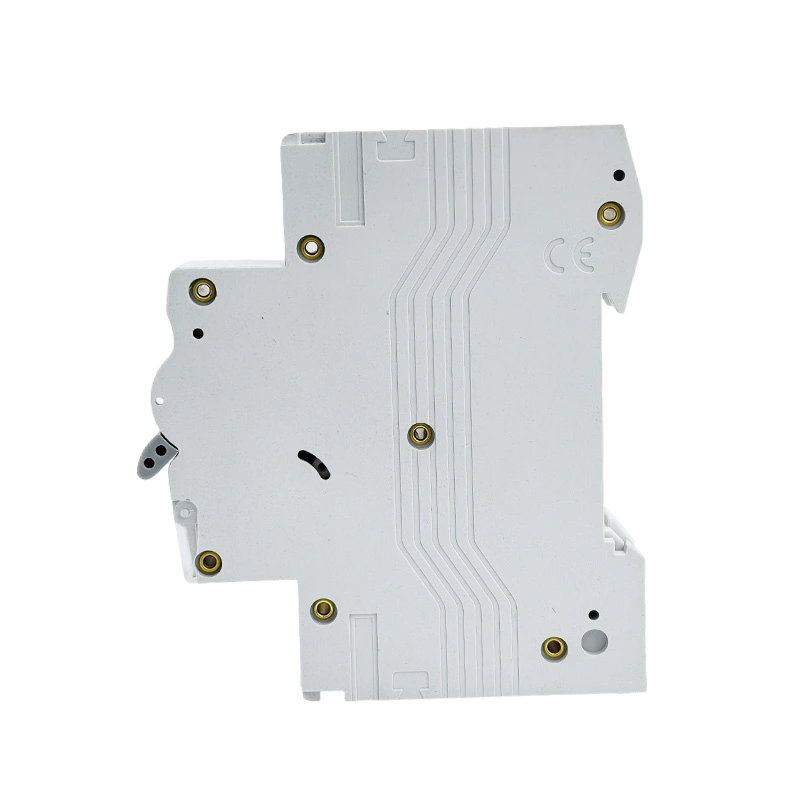

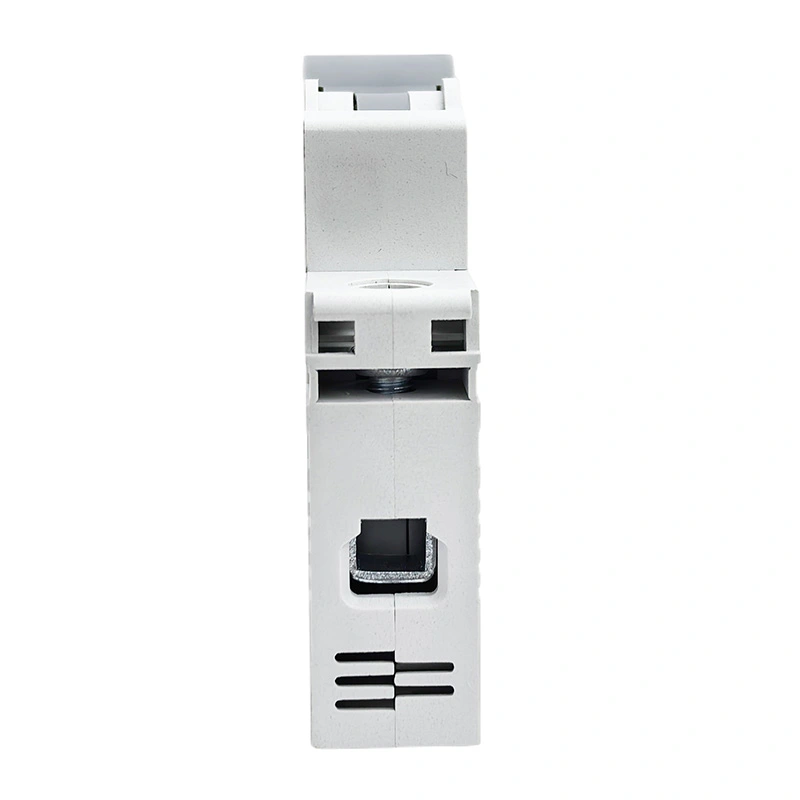

Miniaturní jistič 6KA 10kA

Řada ALF-63N/H vysoce vypínací 6KA 10kA miniaturní jistič (MCB), odpovídá standardu IEC60898, MCB má charakteristiku spolehlivého výkonu, přesné ochranné funkce, krátké doby uvolnění a vysoké vypínací kapacity, také malého objemu. Je široce používán v a přetížení stykačů, spínacích zařízení a elektrických přístrojů.

Kontaktujte CDADA a vyberte si nás jako svého výrobce, můžeme nabídnout služby OEM/ODM.

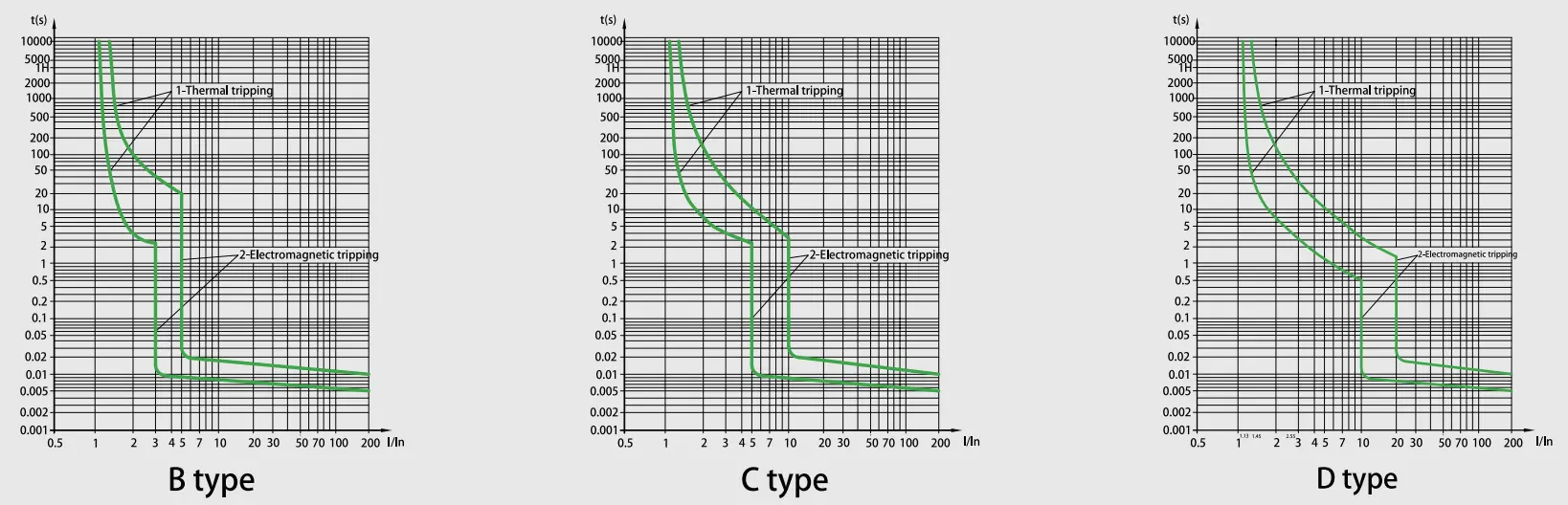

Charakteristická křivka

Technická specifikace

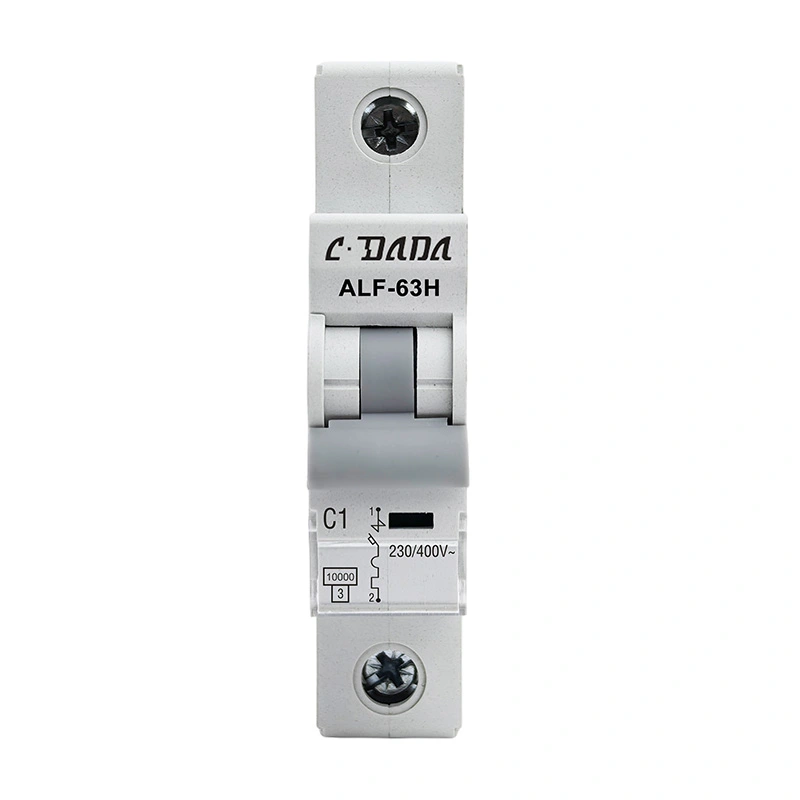

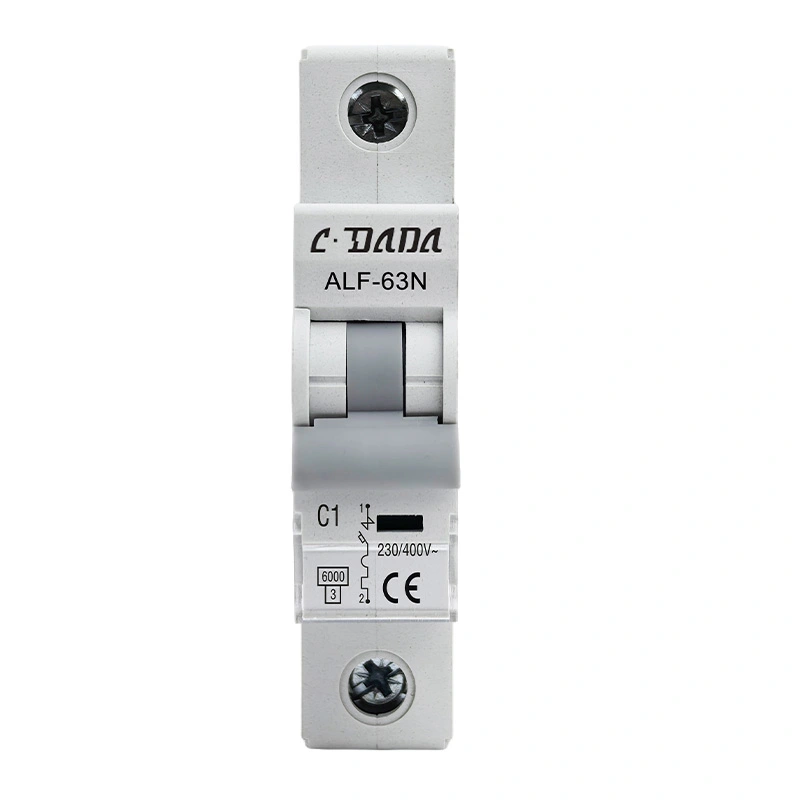

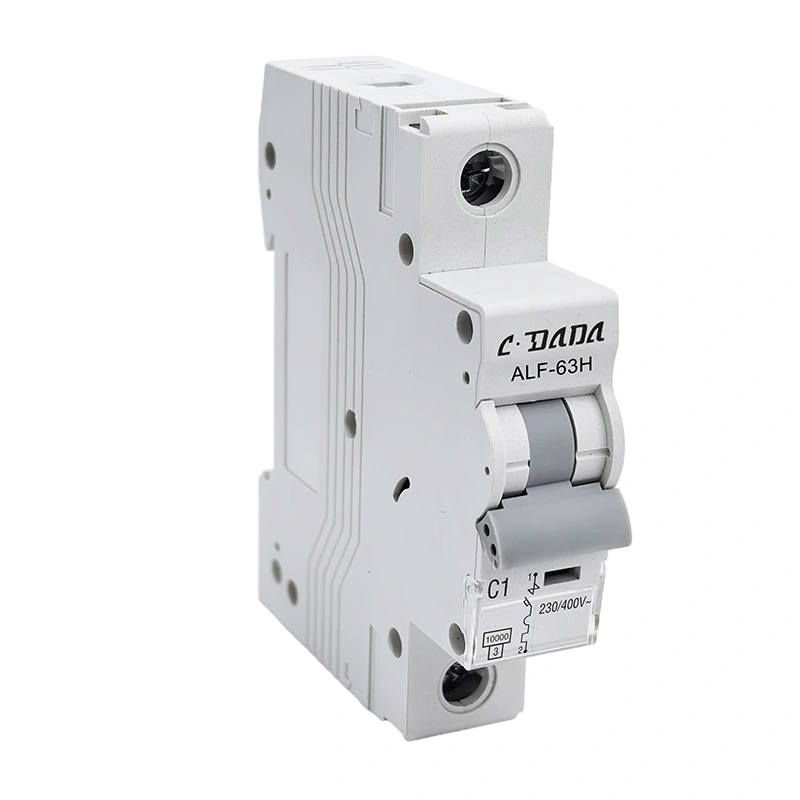

Miniaturní jistič 6KA 10kA řady ALF-63N/H
Norma	EN/IEC60898-1
Vypínací schopnost (kA)	6,10
Ochrana	Proti přetížení a zkratu
Jmenovitý proud (A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Jmenovité napětí (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Jmenovité impulzní výdržné napětí Uimp(kV)	4
Jmenovité izolační napětí Ui(V)	500
Energeticky omezující pouzdro	3
Okolní teplota (℃)	-25~+40, max. 95% vlhkost
Tepelný provozní limit	1.13xln Žádné vypnutí do hodiny
	1,45xIn Vypnutí do hodiny
Magnetický provoz	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Počet pólů	1P,1P+N,2P,3P,3P+N a 4P
Typ cesty	Tepelné/magnetické uvolnění
Kapacita terminálu	16 mm² flexibilní nebo 25 mm² tuhé až do jmenovitého proudu 25 A
	25 mm² flexibilní nebo 35 mm² tuhé od 32A do 63A
Stupeň ochrany	IP20
Instalace	Montáž na 35mm DIN lištu
Šířka	17,8 mm na pól

Vypínací charakteristika jističe

ŽÁDNÝ.	Jmenovitý spouštěcí proud (A)	Počáteční stav	Testovací proud	Zadaný čas	Výsledek, který má být získán	Poznámky
1	1-63	studený stav	1,13 palce	t≤1h	Bez výletu
2	1-63	při předchozím testu	1,45 ln	t<1h	výlet	Nastavení proudu až na specifikovanou hodnotu plynule za 5s
3	V≤32	studený stav	2,55 palce	1s	výlet
	V > 32
4	1-63	studený stav	3In	t≤0,1s	Bez výletu	B typ
			5In	t<0,1s	výlet	B typ
			5 za 10 ln	t≤0,1s	Bez výletu	typ C
			10In	t<0,1s	výlet	typ C
			20 ln	t≤0,1s	Bez výletu	typ D
				t<0,1s	výlet	typ D

Vytrvalost (operace)

Kategorie	Operační cykly	Provozní frekvence	Jmenovitý proud
Elektrická odolnost	4000	240/h	1-32
		120/h	40-63
Mechanická odolnost	10000	240/h	1-63

Vlastnosti

★ Ultra vysoká zkratová vypínací schopnost

Pokročilá technologie řízení oblouku dosahuje vyšší kapacity přerušení ve srovnání s průmyslovými standardy a zajišťuje spolehlivou ochranu průmyslových elektrických systémů v extrémních poruchových podmínkách.

★ Rozhraní připojení ve dvou režimech

Konstrukce integrovaného hybridního terminálu podporuje jak pevné ukotvení přípojnic, tak flexibilní uchycení kabelů, což umožňuje beznástrojové přizpůsobení různým instalačním scénářům při zkrácení doby zapojení o 40 %.

★ Mechanismus pro uchování energie pro dlouhou životnost

Operační systém s podporou pružiny s výdrží 10 000 mechanických cyklů s technologií kompenzace opotřebení

★ Pokročilé kompozitní pouzdro

s integrovanými zhášecími komorami pro zhášení oblouku, s vlastnostmi odolnými vůči teplu, odolným vůči teplu a impulzům pro případy výskytu poruch.

★ Dynamická topologie omezující proud

Inteligentní potlačení propustné energie snižuje špičkové poruchové proudy o 65–80 %, což umožňuje optimalizaci specifikace zařízení po směru proudu s potenciálem snížení celkových nákladů na systém o 30 %.

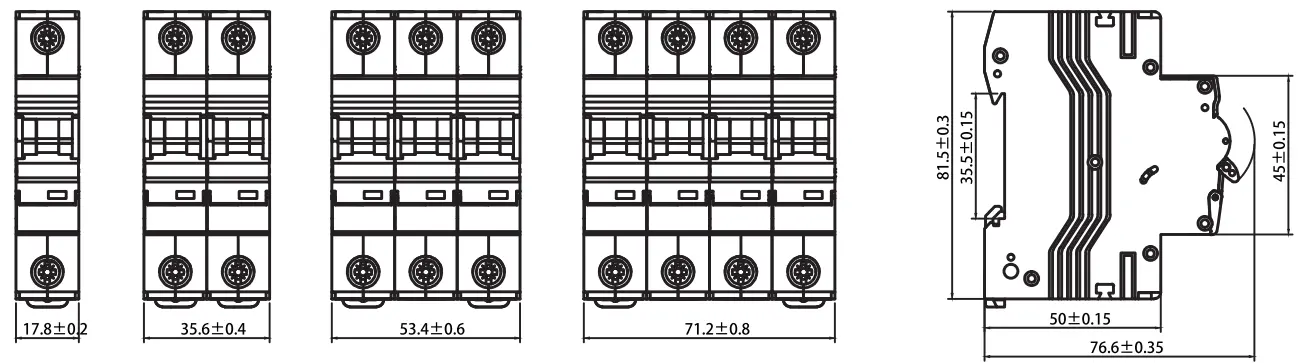

Obrysové rozměry

Aplikační scénáře

★ Rezidenční: Spotřební jednotky a rozvodné desky pro domácí bezpečnost.

★ Průmysl: Ochrana stykačů, spínacích zařízení a těžkých elektrických zařízení.

★ Komerční: Kancelářské budovy a nákupní centra vyžadující vysokou spolehlivost.

Kontrola kvality a standardní testování

★ Každý CDADA MCB prochází přísným testováním, aby byla zajištěna shoda s IEC60898-1:

★ Test tepelného vypínání: Ověřeno při 1,13 In (bez vypnutí) a 1,45 In (vypnutí do 1 hodiny).

★ Test magnetického vypínání: Přesné testování uvolnění pro charakteristiky B, C a D.

★ Elektrická odolnost: Testováno na 4 000 provozních cyklů.

★ Mechanická odolnost: Ověřeno na 10 000 cyklů.

Síla a podpora továrny

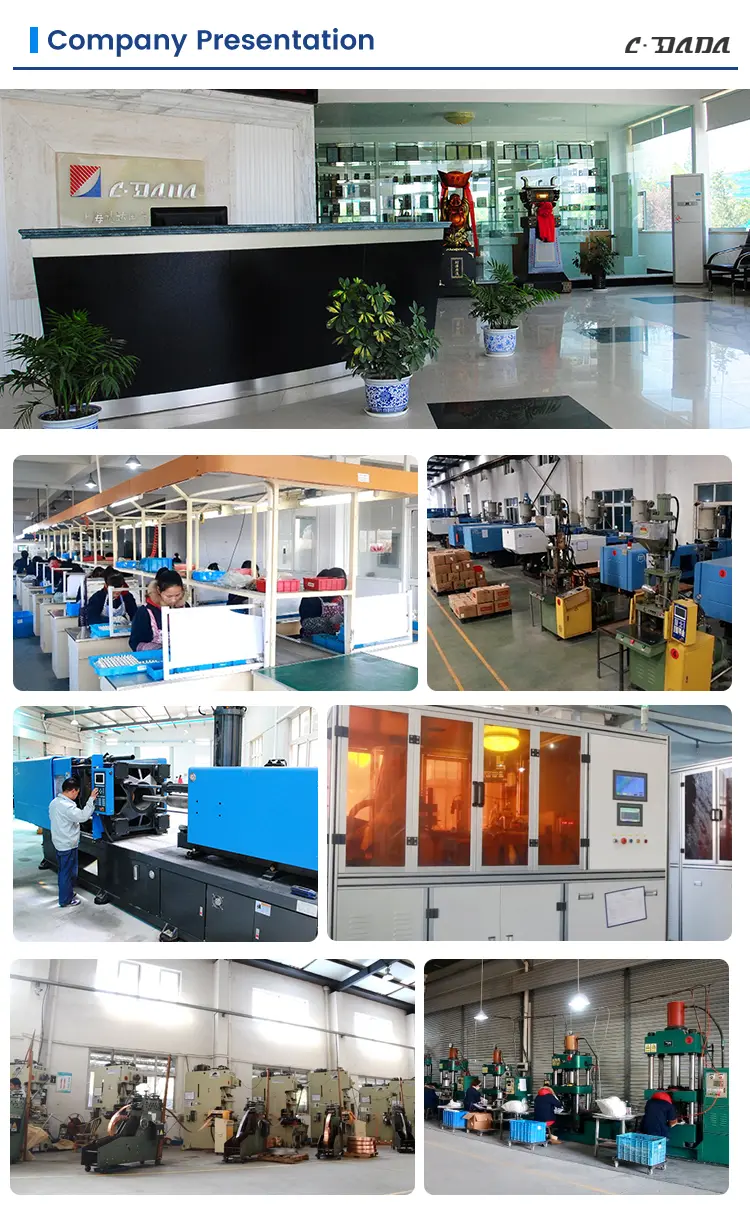

Shanghai DADA Electric Co., Ltd. je přední výrobce s pokročilými výrobními linkami a profesionálním inženýrským týmem. Nabízíme:
