Výrobce vysoce kvalitních DC jističů

CDADAje spolehlivým výrobcem a dodavatelem stejnosměrných jističů. Naše výrobky jsou vysoce kvalitní, spolehlivé a technologicky vyspělé. Specializujeme se na vývoj přizpůsobených řešení pro průmyslová odvětví, jako je nová energetika, a poskytujeme vám komplexní služby OEM na jednom místě.

Co je stejnosměrný jistič?

A DC jistič je specializované ochranné zařízení určené k přerušení stejnosměrných (DC) obvodů při přetížení, zkratu nebo poruchách. Na rozdíl od střídavých jističů, které využívají přirozeného průchodu nulou (100–120krát za sekundu při 50/60 Hz), musí stejnosměrné jističe násilně uhasitspojitý, jednosměrný oblouk která postrádá vlastní samozhášecí vlastnosti. Tento zásadní rozdíl vyžaduje sofistikované technologie zhášení oblouku, díky nimž jsou DC jističe fyzicky větší, složitější a dražší než jejich AC protějšky.

Stejnosměrné jističe pracují v rozsahu napětí od12V až 1500V DC, s aktuálním hodnocením2A až 2500A. Slouží jako kritické ochranné komponenty v solárních fotovoltaických (PV) systémech, systémech pro ukládání energie baterií (BESS), infrastruktuře nabíjení elektrických vozidel (EV).datová centra s rozvodem stejnosměrného proudu, řízení průmyslových stejnosměrných motorů a lodní elektrické systémy.

Hlavní výzva v DC přerušení spočívá vfyzika zhášení oblouku: Stejnosměrné oblouky udržují stabilní plazmové sloupce s teplotami přesahujícími 10 000 °C, což vyžaduje nucené prodloužení, chlazení a deionizaci prostřednictvím magnetických polí, zhášecích komor a speciálních kontaktních materiálů.

Kategorie a konfigurace produktů

Klasifikace	Typ	Rozsah proudu/napětí	Klíčové vlastnosti
Podle konstrukce	DCMCB (Miniatura)	2A – 125A, 250V – 1000V DC	Montáž na DIN lištu, pevné nastavení vypínání, rezidenční/komerční fotovoltaická zařízení
	DCMCCB (tvarované pouzdro)	10A – 2500A, 500V – 1500V DC	Nastavitelné spouště, vysoká vypínací schopnost, průmyslové/užitkové
	DCACB (vzduchový jistič)	630A – 6300A, 1000V DC	Výsuvné provedení, elektronická ochrana, rozvod energie
	Solid-State DC Breaker	100A – 5000A, až 1500V DC	Na bázi polovodičů, provoz <1 ms, bez jiskření, prémiové náklady
Podle jmenovitého napětí	Nízké napětí	12V – 250V DC	Automobilový průmysl, námořní doprava, telekomunikace
	Střední napětí (PV Standard)	250V – 1000V DC	Solární PV řetězce, slučovací boxy, obytné/komerční
	Vysoké napětí	1000V – 1500V DC	FV v užitkovém měřítku, úložiště baterie, rychlé nabíjení EV
Podle konfigurace pólu	1-pólový	250V DC	Jednořetězcové PV, nízkonapěťové DC
	2pólový (řada)	500V – 750V DC	Středněnapěťové FV, dvoupólové sériové zapojení
	3-pólový	750V DC	Třífázové stejnosměrné systémy, specializované průmyslové
	4pólový (řada)	1000V – 1500V DC	Vysokonapěťová FV, bateriové stojany, infrastruktura EV
Od Trip Technology	Tepelně-magnetické	2A – 800A	Bimetalické přetížení + zkrat elektromagnetu, ekonomické
	Elektronický	100A – 2500A	Mikroprocesorové, nastavitelné křivky, komunikace
	Pouze magnetické	10A – 100A	Pouze zkrat, ochrana motoru, rychlý provoz

Kritické označení:Citlivost na polaritu DC breakers must be marked with kladné (+) a záporné (-) svorky, s ukazateli směru proudu. Instalace s obrácenou polaritou může mít za následek katastrofální selhání v důsledku chování asymetrického oblouku.

Základní funkce a princip fungování

Výzva DC Arc

Na rozdíl od střídavých oblouků, které přirozeně zhasnou při současném přechodu nulou, stejnosměrné oblouky představují jedinečné problémy při hašení:

Parametr	AC Arc	Stejnosměrný oblouk
Průběh proudu	Sinusové, průchody nulou každých 10 ms (50 Hz)	Spojitá, konstantní velikost
Napětí oblouku	Kolísá s proudem	Stabilní, vyžaduje násilné vyhynutí
Zánik oblouku	Přirozené na přejezdu nulou	Nutné nucené protažení + chlazení
Energie oblouku	Pulzní, nižší průměr	Kontinuální, koncentrované teplo
Kontaktní opotřebení	Mírný	Těžké bez řádného zhášení
Požadovaná mezera	Menší	2-3× větší pro ekvivalentní napětí

Technologie Arc Extinction

Technologie	Mechanismus	Aplikace	Výkon
Magnetický výboj	Lorentzova síla F = I × L × B pohání oblouk do dělicích desek rychlostí 50-200 m/s	Universal for DC MCB/MCCB	Nejběžnější, nákladově efektivní, 10-20kA lámání
Obloukový žlab s dělicími deskami	Oblouk rozdělený na sériové segmenty, chlazený, deionizovaný	Standard in all DC breakers	Základní součástka, úbytek napětí na desku 30-50V
Permanentní magnety	NdFeB magnety (0,1-0,3T) kolmé k dráze oblouku	Kompaktní DC MCB	Bez externího napájení, teplotně stabilní do 150°C
Elektromagnetická vyfukovací cívka	Cívka s vlastním napájením generuje pole úměrné poruchovému proudu	Silnoproudé MCCB	Síla se zvyšuje s proudem, adaptivní ochrana
Přerušení vakua	Oblouk zhasnutý ve vakuu (žádné ionizovatelné médium)	Vysokonapěťový stejnosměrný, specializovaný	Vynikající pro >1000V DC, dlouhá životnost, drahé
Vzduchový výbuch	Stlačený vzduch ochlazuje a natahuje oblouk	Vysoce výkonný průmyslový, dědictví	Vysoká údržba, zřídka se používá v moderních designech

Fyzika magnetického výbuchu

Manipulaci s stejnosměrným obloukem řídí Lorentzova silová rovnice:

F = I × L × B

Kde:

F = Síla na oblouku (Newtony)

I = Obloukový proud (Ampéry)

L = Délka oblouku (metry)

B = Magnetic flux density (Tesla)

Příklad výpočtu:

Obloukový proud: 1000A

Délka oblouku: 0,02 m (2 cm)

Magnetické pole: 0,2T

Síla: F = 1000 × 0,02 × 0,2 = 4N

Zrychlení: a = 4N / (5×10⁻⁴ kg/m × 0,02 m) = 400 000 m/s²

Toto enormní zrychlení nažene oblouk na dělicí desky během milisekund, kde je segmentován, ochlazen a uhašen.

Prostředí aplikací a případy použití

Průmyslový sektor	Specifická aplikace	Typické specifikace	Kritické požadavky
Solární FV (rezidenční)	Strunová ochrana, slučovací boxy	10A-32A, 250V-500V DC, 2-pól, křivka typu C	Odolnost proti UV záření, krytí IP65, 20kA Icu
Solární FV (komerční)	Slučovač hlavní, ochrana měniče	63A-125A, 500V-1000V DC, 4-pólový, 10-20kA Icu	Vysoká okolní teplota (60°C), odolnost proti zpětnému proudu
Solární FV (utilita)	Centrální invertor, DC sběr	250A-800A, 1000V-1500V DC, DC MCCB, 50kA Icu	Selektivní koordinace, vzdálené monitorování
Skladování energie baterie	Ochrana bateriového stojanu, DC sběrnice	125A-630A, 750V-1500V DC, elektronická spoušť, 4-pól.	Obousměrná ochrana, vysoký zkratový proud
Nabíjení EV	DC ochrana rychlé nabíječky, rozhraní baterie	200A-400A, 500V-1000V DC, vysoká výdrž	Častý provoz, vysoký náběh, bezpečnost SIL 2
datová centra	Rozvod 380V DC, ochrana UPS	63A-250A, 380V DC, vysoké vypínání, nízká energie propustnosti	Minimální prostoje, selektivní koordinace
Trakce po kolejích	Metro, tramvaj, železnice DC napájení	1000A-4000A, 750V-1500V DC, DC ACB	Vysoká mechanická odolnost, odolnost proti vibracím
Námořní/Offshore	Lodní DC distribuce, offshore platformy	100A-400A, 500V DC, odolný proti korozi	Solná mlha, tropická, nadbytečné vypínání

Výrobní proces a pracovní postup výroby

Přesná výrobní sekvence

IQC surovin → Výroba kontaktního systému → Sestava obloukového skluzu → Integrace magnetického systému → Sestava mechanismu → Kalibrace spouštěcí jednotky → Primární sestava → Vysokoproudé testování → Finální kontrola kvality → Balení

Kritické fáze výroby

Fáze	Podrobnosti o procesu	Body kontroly kvality
Kontaktní výroba	Kontaktní hroty stříbro-wolfram (AgW 70/30) nebo měď-wolfram (CuW 80/20), pájení na měděné nosiče, tvarování geometrie stírání	Tvrdost HV 120-180, odolnost proti erozi obloukem, přechodový odpor <1mΩ, pevnost pájení >80MPa
Konstrukce obloukového žlabu	Keramické dělicí desky (6-15 desek v závislosti na napětí), ocelové obloukové běžce, integrace permanentního magnetu, optimalizovaná geometrie zhášecí komory	Dielektrická pevnost >3kV, doba zhášení oblouku <10ms, hustota magnetického toku 0,15-0,25T
Magnetický vyfukovací systém	Umístění permanentních magnetů NdFeB (třída N52), opracování pólových nástavců, optimalizace magnetického obvodu, teplotní kompenzace	Hustota toku ±10% tolerance, teplotní koeficient -0,1%/°C, odolnost proti demagnetizaci
Sestavení mechanismu	Rychloupínací / rychloupínací páka, akumulace energie pružiny, táhlo bez vypínání, kontaktní tlačné pružiny	Rychlost otevírání kontaktu >1,2 m/s, mechanická výdrž 20 000 cyklů, doba vypnutí <20 ms
Kalibrace vypínací jednotky	Kalibrace bimetalového tepelného prvku (přesnost ±5 %), nastavení mezery magnetického elektromagnetu, ověření křivky čas-proud	1,05×při výpadku, 1,25×při vypnutí <1h, 5×při okamžitém, protokolování dat
Vysokoproudové testování	Zkouška primárního vstřiku při 10kA-20kA, ověření zhášení oblouku, měření nárůstu teploty	Ověření vypínací schopnosti, opotřebení kontaktů <5% po testu, zotavení dielektrika

Primární suroviny a specifikace komponent

Komponent	Specifikace materiálu	Dodavatelské standardy	Vlastnosti klíče
Hlavní kontakty	Stříbro-wolfram (AgW 70/30) nebo měď-wolfram (CuW 80/20)	ASTM B702, IEC 60368	Vysoká odolnost proti erozi obloukem, ochrana proti svařování, vodivost 45-55% IACS
Obloukové desky	Keramika z oxidu hlinitého (Al₂O₃ 95 %) nebo steatit	IEC 60672	Tepelná odolnost >1200°C, dielektrická pevnost >15kV/mm, zhášení oblouku
Permanentní magnety	NdFeB N52 (neodym-železo-bor)	IEC 60404-8-1	Remanence 1,48T, koercivita >1000kA/m, teplotně stabilní do 150°C
Magnetické pólové nástavce	Nízkouhlíková ocel 1008 nebo křemíková ocel	ASTM A1008	Vysoká permeabilita, nízká remanence, vedení magnetického toku
Tvarované pouzdro	BMC (DMC-2) termoset nebo PA66 GF30	IEC 60664-1, UL 94 V-0	Index sledování >600V, tepelná odolnost 180°C, ochrana proti oblouku
Kontaktujte Springs	Berylliová měď (CuBe2) nebo nerezová ocel 301	ASTM B196	Únavová životnost >50 000 cyklů, stálý tlak, odolnost proti korozi
Terminály	Měď C11000 s pocínováním nebo postříbřením	ASTM B187	Proudová hustota 1,5-2,0 A/mm², nízký přechodový odpor, odolnost proti oxidaci
Bimetalové prvky	Kompozit Inconel/pasivovaná ocel	ASTM B388	Míra průhybu 0,2 mm/°C, stabilita ±3 %, přesnost kalibrace ±5 %
Elektronické součásti (pro elektronické vypínací jednotky)	Průmyslové PCB, Hallovy senzory, ARM procesory	IEC 60721-3-3	Provoz -25°C až +70°C, úroveň EMC 3, schopnost SIL 2

Shoda se standardy a testovací protokoly

Mezinárodní rámec norem

Norma	Rozsah	Platná hodnocení
IEC 60947-2	Nízkonapěťové rozváděče - Jističe (včetně DC)	Univerzální standard pro DC jističe do 1500V DC
IEC 60898-2	Jističe pro stejnosměrný provoz (domácnost)	DC MCB do 125A, 220V DC (1-pólový), 440V DC (2-pólový)
IEC 61643-31	SPD pro fotovoltaické aplikace	Koordinace DC přepěťové ochrany s jističi
GB/T 14048.2	Čínský národní standard	Certifikace CCC pro čínský trh

Kritické požadavky na DC testování:

Kritický test DC zátěžového proudu: Ověření vypínacího proudu tam, kde se výrazně zvyšuje doba oblouku

Zkratová vypínací schopnost: Testováno při maximálním stejnosměrném napětí se specifikovanou časovou konstantou (poměr L/R)

Výkon při přetížení: Ověření tepelného vypnutí při 1,45×In po dobu 1 hodiny

Povinné typové testy (IEC 60947-2 pro DC)

Kategorie testu	Specifický test	Kritéria přijetí
Nárůst teploty	Trvalý proud při jmenovitém In	Svorky ≤80K (stříbrné), ≤65K (holé), pouzdro ≤40K
Dielektrické vlastnosti	Výkon-frekvenční výdrž (2,5kV-3,5kV/1min), impulsní (8kV)	No breakdown, no flashover
Vypínací charakteristiky	Přetížení: 1,05×In (bez vypnutí), 1,25×In/1,45×In (vypnutí v rámci limitů)	Konvenční vypínací časy na křivku
	Zkrat: 5×In, 10×In okamžité vypnutí	Provoz <20 ms
Provozní výkon	Mechanické: 20 000 cyklů; Elektrické: 10 000 cyklů	<5% posun parametrů
Zkratové přerušení	Icu (ultimátní), Ics (servisní) při jmenovitém stejnosměrném napětí	Úspěšné přerušení, žádné kontaktní svařování
Kritický DC zátěžový proud	Ověření časových limitů jiskření	Žádné nadměrné jiskření ve jmenovitém rozsahu
Ověření magnetického výpadku	Doba zhášení oblouku, integrita obloukové komory	Trvání oblouku <10 ms, žádné porušení komory
Environmentální	Vlhké teplo, chlad, suché teplo, vibrace	Po kondicionování funkční

Normy kontroly kvality a inspekce ve výrobě

Kontrola kvality příchozího materiálu (IQC)

Materiál	Kontrolní položky	Plán odběru vzorků	Zařízení
Wolframové kontaktní hroty	Hustota, tvrdost, obsah stříbra, rozměrová tolerance	Za várku	Spektrometr, tvrdoměr, CMM
NdFeB magnety	Remanence, koercivita, teplotní koeficient, pokovování	Za várku	Hysterezigraf, Helmholtzova cívka
Keramické talíře	Dielektrická pevnost, odolnost proti tepelnému šoku, rozměry	Za várku	Dielektrický tester, komora pro tepelný šok
Měděné nosiče	Vodivost, tvrdost, tloušťka pokovení	Za várku	Měřič vodivosti, mikrometr, XRF
Termosetový plast	Obsah skla, viskozita, doba vytvrzování, hořlavost	Za várku	DSC, indexátor toku taveniny, přístroj UL 94

Průběžná kontrola kvality (IPQC)

Stanice	Řídicí parametry	Frekvence	Metoda
Kontaktní pájení	Teplota 800-850°C, atmosféra, pevnost spoje	Každých 100 jednotek	Termočlánek, smykový tester, metalografie
Umístění magnetu	Ověření polarity, hustota toku, vyrovnání	Každá jednotka	Průtokoměr, systém vidění
Sestava obloukového žlabu	Rozteč desek, vyrovnání magnetů, geometrie běžců	Každých 50 jednotek	Go/no-go měřidla, mapování hustoty toku
Kalibrace mechanismu	Rychlost otevírání, přítlak, vypínací síla	Každá jednotka	Vysokorychlostní kamera, siloměr, automatizovaná lavice
Testování výletních jednotek	Křivka čas-proud, okamžité vypnutí, kompenzace okolí	Každá jednotka	Tester primárního vstřikování (10 000A), záznam dat

Konečná kontrola kvality (FQC) a výstupní kontrola kvality (OQC)

Testovací položka	Norma	Velikost vzorku
Ověření polarity	Správné značení směru +/-/proud	100 %
Kontaktní odpor	<1mΩ na pól	100 %
Dielektrické výdržné napětí	2,5kV AC/1min	100 %
Izolační odpor	>100MΩ @ 500V DC	100 %
Vypínací charakteristiky	Ověření 1,05×In, 1,25×In, 5×In, 10×In	100 %
Funkce magnetického vyfukování	Zkouška zhášení oblouku při jmenovitém proudu	100 %
Mechanický provoz	10 cyklů ON-OFF, hladký chod	100 %
Vizuální a rozměrová kontrola	Průchod, dotvarování, stálost značení	100 %
Vzorkování vysokého proudu	Ověření vypínací schopnosti (10kA)	AQL 0,65
Integrita obalu	Pádový test, vibrace (ISTA 3A)	Za los

Výrobní infrastruktura a výrobní kapacity

Pokročilé výrobní zařízení

Kategorie vybavení	Specifikace stroje	Funkce	Kapacita
Kontaktní výroba	Vakuová pájecí pec (10⁻³ mbar, 900 °C)	Kontaktní pájení wolfram-stříbro	5000 kontaktů/den
Sestava magnetu	Automatické umístění magnetu s detekcí polarity	Integrace magnetů NdFeB, ověření toku	3000 montáží/den
Výroba obloukových žlabů	Lisování keramických desek, vypalování, metalizace	Výroba dělicích desek	10 000 talířů/den
Sestavení mechanismu	Buňky sestavení práce	Vysokorychlostní montáž, kalibrace	2 000 jednotek/den na řádek
Testovací zařízení	Testovací sada primárního vstřikování (kapacita 20 000 A DC)	Ověření vypnutí při vysokém proudu	300 jednotek/den
	Zkušební komora zhášení oblouku (vysokorychlostní zobrazování)	Analýza chování oblouku, ověření zhasnutí	50 jednotek/den
	Testovací komora prostředí (teplota, vlhkost, vibrace)	Shoda s IEC 60068-2	100 jednotek/den

Production Capacity & Lead Times

Kategorie produktu	Měsíční kapacita	Standardní dodací lhůta	Schopnost urgentní objednávky
DC MCB 1P/2P (10A-63A, 250V-500V)	200 000 jednotek	4–5 týdnů	5 dní
DCMCB 4P (63A-125A, 1000V)	100 000 jednotek	4–5 týdnů	7 dní
DC MCCB (125A-400A, 500V-1000V)	30 000 jednotek	4–5 týdnů	10 dní
DC MCCB (630A-1600A, 1000V-1500V)	10 000 jednotek	4–5 týdnů	2 týdny
Vysokonapěťové DC (1500V+, specializované)	Projektový základ	8-12 týdnů	4 týdny

Struktura inženýrsko-technického týmu

Oddělení	Personál	Odbornost	Odpovědnosti
R&D Engineering	5 inženýrů	Fyzika stejnosměrného oblouku, simulace magnetického pole, kontaktní materiály, výkonová elektronika	Nový vývoj DC jističe, patentové portfolio (35+ patentů), HVDC inovace
Procesní inženýrství	20 inženýrů	Vakuové pájení, montáž magnetů, zpracování keramiky, automatizace	Optimalizace výroby, zlepšení výnosu (>98 %), integrace Průmyslu 4.0
Testování a ověřování	15 inženýrů	Vysokoproudé DC testování, analýza zhášení oblouku, simulace prostředí, EMC	Koordinace typových zkoušek (IEC 60947-2), analýza poruch, certifikace
Aplikační inženýrství	12 inženýrů	Solární PV design, systémy pro ukládání baterií, nabíjení EV, DC mikrosítě	Technická podpora zákazníka, návrh systému, selektivní koordinace
Zajištění kvality	30 techniků	ISO 9001, ISO 14001, statistické řízení procesů, metrologická laboratoř	Audit dodavatelů, procesní audit, nápravná opatření, řízení kalibrace

Proč se naše výroba DC jističů liší

Naše výrobní zařízení představuje15 let specializace v ochraně stejnosměrných obvodů, dodává jističe, které překračují globální standardy prostřednictvím:

Odborné znalosti z fyziky oblouku: Patentované konstrukce magnetického vyfukování s optimalizovanou geometrií Lorentzovy síly, dosahující zhášení oblouku <10 ms při 1500 V DC

Vertikální integrace: Vlastní pájení wolfram-stříbrným kontaktem, montáž magnetů NdFeB a výroba keramických zhášecích žlabů zajišťující úplnou kontrolu kvality

Testovací infrastruktura: Více než 4 miliony USD investováno do vysokoproudých stejnosměrných laboratoří schopných testování přerušení 20 000 A, vysokorychlostního zobrazování zhášení oblouku (100 000 fps) a simulace prostředí

Zaměření na obnovitelnou energii: Specializované konstrukce pro solární fotovoltaiku (1000V-1500V), ukládání baterií (obousměrná ochrana) a nabíjení EV (odolnost při vysokém náběhu)

Inovace v pevné fázi: Vývoj stejnosměrných jističů na bázi polovodičů pro provoz <1 ms v kritických aplikacích ochrany baterií

Pokud jde o technické specifikace, koordinaci ochrany solární fotovoltaiky, návrh systému pro ukládání baterií nebo plánování továrního auditu, náš technický tým poskytuje přímé konzultace, aby zajistil, že vaše stejnosměrné napájecí systémy splňují jak bezpečnostní požadavky, tak cíle provozní spolehlivosti.

View as

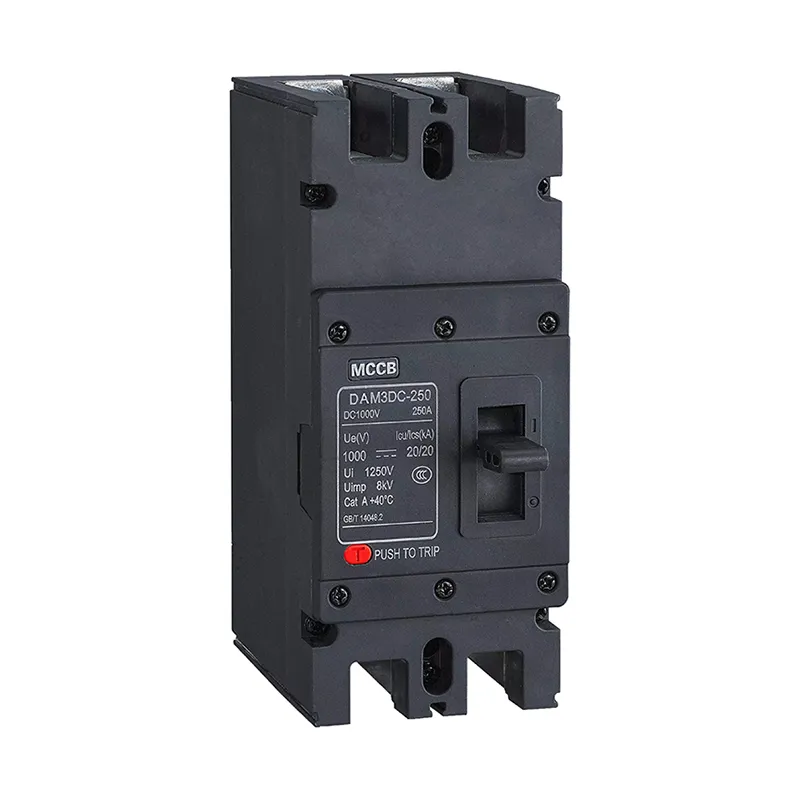

Lisovaný pouzdrový jistič 1000V DC

CDADA je spolehlivý výrobce v Číně, může nabídnout 1000V DC jistič po celém světě. Je až 800A, v souladu s IEC, pro solární FV a DC sítě. Možnosti 2P/4P, vypínání 20–40 kA, s izolací a příslušenstvím. Montáž na DIN nebo panel. Důvěryhodné globálními solárními integrátory.

Ukázat více >> Odeslat dotaz >>

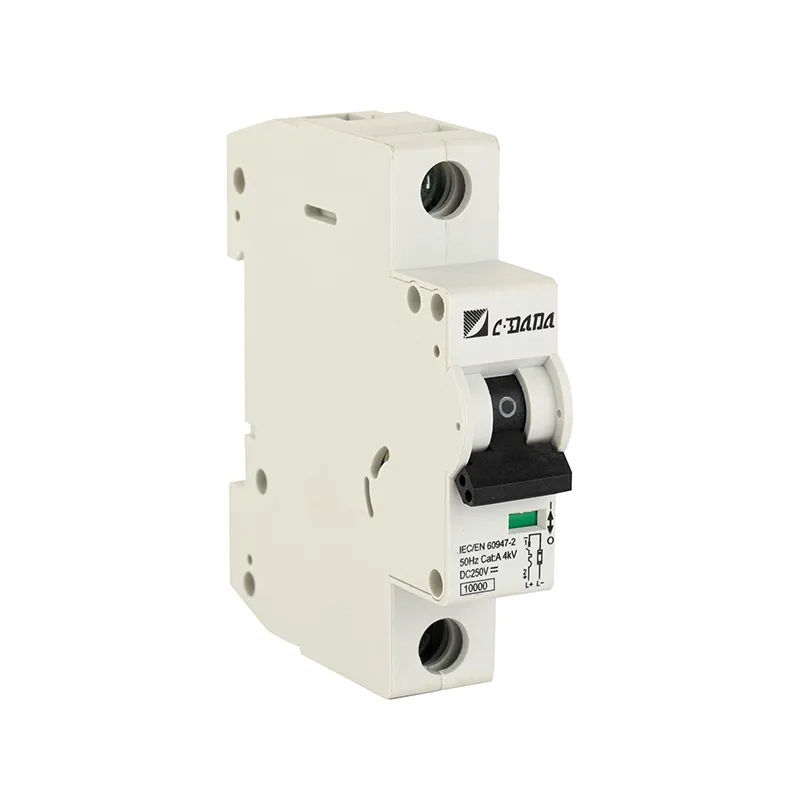

Miniaturní jistič 250V DC

CDADA je dobrou volbou jako váš dodavatel DAB7-63 250V DC miniaturního jističe 1P, 1–63A, s vypínací kapacitou 6kA. Tento produkt je ideální pro solární FV, telekomunikační a DC systémy. Montované na DIN lištu, s jasným indikátorem ON/OFF a v souladu s RoHS. Kontaktujte nás prosím, abyste získali přímou cenu z výroby.

Ukázat více >> Odeslat dotaz >>

CDADA je DC jistič výrobcem a dodavatelem v Číně. Naše továrna slouží různým odvětvím, jako jsou energetické systémy, automatizace budov a průmyslová výroba, a nabízí flexibilní řešení OEM/ODM.
