AnMCCB s ochranou proti únikuv jednom koordinovaném řešení kombinuje funkce konvenčních jističů s tvarovaným pouzdrem s ochranou proti chybnému proudu. Pro komerční budovy, průmyslová zařízení, výrobce zařízení a dodavatele elektrických zařízení to může řešit společný problém: chránit napájecí obvod před přetížením a zkratem a zároveň detekovat potenciálně nebezpečný svodový proud.
Klíčem není jen výběr jističe s více funkcemi. Zařízení musí odpovídat systémovému napětí, jmenovitému proudu, podmínkám zkratu, konfiguraci pólů, nastavení svodového proudu, instalačnímu prostředí a požadavkům na koordinaci. Tato příručka vysvětluje, jak technologie funguje, jaké problémy řeší a co by si kupující měli ověřit před specifikací MCCB s ochranou proti úniku.
Obsah
- 1. Co je MCCB s ochranou proti úniku?
- 2. Jak funguje ochrana proti úniku?
- 3. Které elektrické problémy může řešit?
- 4. Proč kombinovat MCCB a ochranu proti úniku?
- 5. Kde se používá MCCB s ochranou proti úniku?
- 6. Co by si měli kupující před výběrem zkontrolovat?
- 7. Vysvětlení klíčových parametrů
- 8. MCCB s ochranou proti úniku vs. samostatná ochranná zařízení
- 9. Instalace a údržba
- 10. Shanghai DaDa Electric Co., Ltd. a řešení ochrany proti úniku
- 11. Často kladené otázky
- 12. Závěr
1. Co je MCCB s ochranou proti úniku?
Lisovaný jistič, běžně nazývaný MCCB, je navržen tak, aby chránil nízkonapěťové elektrické obvody před podmínkami, jako je přetížení a zkrat. Na rozdíl od základního ochranného spínače lze MCCB vybrat v širokém rozsahu jmenovitých proudů a vypínacích kapacit, takže je vhodný pro komerční a průmyslové distribuční systémy.
AnMCCB s ochranou proti únikupřidává k těmto konvenčním ochranným funkcím detekci zbytkového proudu nebo zemního svodu. Když je detekován abnormální svodový proud a dosáhne konfigurované provozní úrovně, ochranný mechanismus může spustit vypnutí a odpojit postižený obvod.
Tato kombinace je zvláště užitečná, když návrháři elektrických zařízení chtějí více vrstev ochrany bez vytváření zbytečně komplikovaného uspořádání panelů. Komerční produkty jsou dostupné jako integrovaná řešení MCCB plus zbytkový proud nebo jako MCCB kombinované s kompatibilními moduly zbytkového proudu. IEC 60947-2 obsahuje požadavky na jističe zahrnující ochranu proti zbytkovým proudům, zatímco výrobci mohou poskytovat různé konfigurace a rozsahy nastavení.
2. Jak funguje ochrana proti úniku?
Ve zdravém elektrickém obvodu by měl proud protékající odchozími vodiči přiměřeně odpovídat proudu vracejícímu se obvodem. Stav úniku nastává, když část proudu prochází nezamýšlenou cestou, například zhoršením izolace, připojeným zařízením nebo kontaktem osoby pod napětím.
Ochrana proti úniku monitoruje zbytkový proud spojený s touto nerovnováhou. Pokud naměřený reziduální proud překročí nastavenou provozní prahovou hodnotu zařízení, ochranný systém vyšle vypínací signál do mechanismu MCCB.
V závislosti na konstrukci výrobku může ochrana proti úniku poskytovat nastavitelný zbytkový provozní proud, časové zpoždění, testovací funkčnost, indikaci alarmu nebo jiné monitorovací funkce. Komerční produkty na ochranu proti úniku MCCB demonstrují, že nastavení citlivosti a zpoždění se může výrazně lišit v závislosti na zamýšlené aplikaci.
Proč se to liší od ochrany proti přetížení?
Ochrana proti přetížení a ochrana proti úniku reagují na různé problémy. Přetížený obvod může odebírat nadměrný proud, protože je připojeno příliš mnoho zátěží nebo protože zařízení pracuje nad zamýšlenou kapacitu. Porucha svodu se však týká proudu unikajícího z jeho zamýšlené vodivé cesty.
Proto pouhé zvýšení schopnosti ochrany proti přetížení automaticky nezajistí vhodnou ochranu proti úniku. Při návrhu elektrického rozvodu by měly být tyto dvě funkce zvažovány odděleně.
3. Které elektrické problémy může řešit?
Elektrická zařízení používaná v továrnách, komerčních budovách a infrastrukturních projektech mohou fungovat po dlouhou dobu v náročných podmínkách. Vlhkost, prach, stárnutí izolace, mechanické poškození, instalační chyby a poškození zařízení, to vše může přispět k abnormálním proudovým drahám.
Poškozená nebo stárnoucí izolace může vytvořit nechtěné proudové cesty, které se nemusí chovat jako běžný zkrat.
Ochrana proti zbytkovému proudu může pomoci detekovat podmínky úniku, které vyžadují rychlé odpojení obvodu.
Kombinace ochranných funkcí může zjednodušit uspořádání ve srovnání s použitím několika nezávislých komponent.
Skutečná úroveň ochrany závisí na kompletním elektrickém systému, konfiguraci zařízení a podmínkách instalace. MCCB s ochranou proti svodům by proto měl být považován spíše za součást řádně navrženého ochranného schématu než za univerzální řešení pro každé elektrické nebezpečí.
4. Proč kombinovat MCCB a ochranu proti úniku?
U mnoha elektrických projektů je hlavním lákadlem schopnost řešit několik požadavků na ochranu v rámci koordinovaného uspořádání zařízení. To může být cenné tam, kde je důležitý prostor panelu, doba instalace a koordinace systému.
1. Více ochranných funkcí
Správně nakonfigurované zařízení může poskytovat ochranu proti přetížení, zkratu a reziduálnímu proudu v rámci stejné architektury ochrany. To inženýrům usnadňuje stanovení definované strategie ochrany pro napájecí nebo distribuční okruh.
2. Efektivnější design panelu
Integrované nebo těsně přizpůsobené ochranné komponenty mohou snížit potřebu samostatných zařízení, kabeláže a montážního uspořádání. Výrobci jističů chráněných proti reziduálnímu proudu konkrétně zdůrazňují kompaktní instalaci a snížené požadavky na komponenty jako praktické výhody.
3. Nastavitelná ochrana
Některé produkty poskytují nastavitelné prahové hodnoty zbytkového proudu a časová zpoždění. To umožňuje, aby bylo uspořádání ochrany přizpůsobeno různým obvodům namísto spoléhání se na jedno pevné nastavení pro každou aplikaci.
4. Jednodušší plánování systému
Když jsou požadavky na přetížení, zkrat a únik zvažovány společně, mohou inženýři vyhodnotit kompletní strategii ochrany namísto nezávislého výběru jednotlivých součástí.
5. Kde se používá MCCB s ochranou proti úniku?
Vhodná aplikace závisí na elektrickém provedení, místních požadavcích a specifikacích produktu. Mezi typické oblasti použití patří:
- Rozvodnice komerčních budov
- Průmyslové rozvody elektřiny
- Tovární výrobní zařízení
- Motorové a strojní podavače
- Dílny a výrobní prostory
- Infrastrukturní a inženýrské instalace
- Elektrická zařízení vyžadující monitorování zemního spojení
- Distribuční systémy s omezeným prostorem panelů
- Projekty vyžadující koordinovanou ochranu proti přetížení, zkratu a zbytkovému proudu
MCCB jsou široce používány v průmyslové a komerční distribuci, protože jejich jmenovité proudy a přerušovací schopnosti mohou pokrýt aplikace přesahující typický rozsah malých jističů větví.
6. Co by si měli kupující před výběrem zkontrolovat?
Výběr MCCB s ochranou proti úniku pouze na základě jmenovitého proudu může způsobit problémy během instalace. Kupující by měli před potvrzením modelu poskytnout výrobci nebo elektrotechnice dostatečné informace o systému.
- Jmenovitý proud:Určete očekávané trvalé zatížení a vyberte vhodný jmenovitý proud na základě kompletního návrhu obvodu.
- Provozní napětí:Potvrďte systémové napětí a zda je produkt vhodný pro zamýšlenou AC aplikaci.
- Počet pólů:Zkontrolujte, zda systém vyžaduje 3P, 4P nebo jinou konfiguraci.
- Schopnost zkratu:Ověřte dostupný potenciální poruchový proud a zajistěte, aby měl jistič odpovídající vypínací výkon.
- Citlivost na únik:Určete zbytkový provozní proud požadovaný pro zamýšlenou strategii ochrany.
- Časové zpoždění:Zvažte, zda je pro koordinaci s upstream nebo downstream zařízeními nutný okamžitý provoz nebo časově zpožděná odezva.
- Podmínky instalace:Zkontrolujte okolní teplotu, kryt, vlhkost, nadmořskou výšku a další relevantní faktory prostředí.
- Normy a certifikace:Potvrďte standardy a schválení požadované na cílovém trhu.
7. Vysvětlení klíčových parametrů
Následující parametry jsou zvláště důležité při porovnávání různých produktů na ochranu proti úniku MCCB.
| Parametr | Proč na tom záleží | Co by měli kupující potvrdit |
|---|---|---|
| Jmenovitý proud (In) | Definuje úroveň proudu, pro kterou je jistič navržen za určitých podmínek. | Přizpůsobte jistič zatížení obvodu a konstrukci vodiče. |
| Jmenovité napětí (Ue) | Definuje elektrické provozní napětí pro aplikaci. | Ověřte kompatibilitu se systémovým napětím. |
| Breaking Capacity | Označuje poruchový proud, který může jistič bezpečně přerušit za specifikovaných testovacích podmínek. | Porovnejte hodnocení produktu s dostupným zkratovým proudem. |
| Nastavení svodového proudu | Určuje úroveň zbytkového proudu, při které funguje ochrana proti úniku. | Potvrďte požadovanou citlivost a rozsah nastavení. |
| Časová prodleva | Může pomoci koordinovat ochranu proti úniku s jinými ochrannými zařízeními. | Zkontrolujte, zda je požadovaná odezva okamžitá nebo zpožděná. |
| Počet Poláků | Určuje, které vodiče jsou spínané a chráněné. | Potvrďte 3P, 4P nebo jinou požadovanou konfiguraci. |
| Normy | Poskytuje rámec pro výkon a testování produktu. | Ověřte příslušné požadavky IEC, regionální a projektové požadavky. |
Například současné komerční produkty s ochranou proti zbytkovému proudu mohou nabízet různé kombinace jmenovitého proudu, konfigurace pólů, provozního napětí a vypínací schopnosti. Tyto specifikace by měly být vždy porovnány se skutečným produktovým listem, spíše než převzaty pouze z kategorie produktu.
8. MCCB s ochranou proti úniku vs. samostatná ochranná zařízení
Technicky vhodná mohou být jak integrovaná, tak samostatná ochranná opatření. Lepší konfigurace závisí na elektrické architektuře projektu, prostorových požadavcích, koordinační strategii a preferencích nákupu.
| Ohleduplnost | MCCB s ochranou proti úniku | Samostatná ochranná ujednání |
|---|---|---|
| Rozložení panelu | Může poskytnout kompaktní uspořádání. | Může vyžadovat další montážní prostor. |
| Elektroinstalace | Může snížit propojení mezi samostatnými ochrannými součástmi. | Může vyžadovat další kabeláž a koordinaci. |
| Ochranné funkce | Navrženo kolem kombinovaného ochranného uspořádání. | Funkce lze volit nezávisle. |
| Údržba | Méně samostatných součástí může zjednodušit kontrolu. | Jednotlivé komponenty lze vyměňovat samostatně v závislosti na provedení. |
| Přizpůsobení | Závisí na dostupných konfiguracích jističe a ochrany proti úniku. | Může nabídnout flexibilitu kombinací různých zařízení. |
Důležité je, že integrace automaticky neznamená vhodnost. Zvolená kombinace musí stále splňovat elektrické požadavky instalace.
9. Instalace a údržba
Správná instalace je stejně důležitá jako výběr správného jističe. Dokonce i dobře navržený MCCB s ochranou proti úniku nemusí poskytovat zamýšlený výkon, pokud je kabeláž, uzemnění, nastavení nebo instalační prostředí nesprávné.
Pečlivě zkontrolujte kabeláž
Dodržujte schéma zapojení výrobce a pokyny k instalaci. Fázový a nulový vodič, pokud je to vhodné, musí být správně uspořádány, aby systém detekce zbytkového proudu fungoval tak, jak má.
Ověřte nastavení úniku
Nepředpokládejte, že nejnižší dostupné nastavení svodového proudu je automaticky vhodné. Nastavení by mělo odpovídat zamýšlené ochranné funkci a elektrickým charakteristikám obvodu.
Zvažte selektivitu
Velké rozvody mohou obsahovat více ochranných zařízení. Jejich provozní charakteristiky by měly být přezkoumány společně, aby vhodná následná porucha zbytečně neodpojila mnohem větší část instalace.
Proveďte funkční testování
Pokud výrobek poskytuje testovací funkci, mělo by se testování řídit postupem doporučeným výrobcem a požadavky platnými pro instalaci. Některá zařízení na zbytkový proud poskytují testovací funkce a další monitorovací funkce.
10. Shanghai DaDa Electric Co., Ltd. a řešení ochrany proti úniku

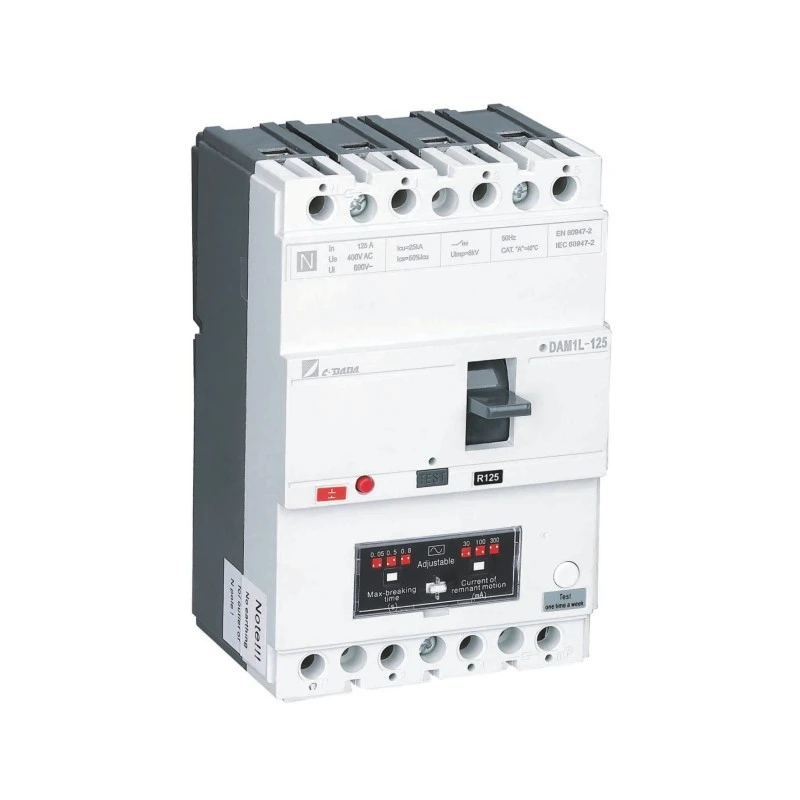

Shanghai DaDa Electric Co., Ltd. poskytuje řešení MCCB navržená pro aplikace, kde konvenční ochrana obvodů a ochrana proti úniku musí spolupracovat. Jeho řada DAM1L je příkladem MCCB s integrovanou ochranou proti zbytkovým proudům, navrženým pro aplikace včetně elektrických systémů budov, průmyslových areálů a dalších nízkonapěťových distribučních prostředí.
Informace o produktu uvádějí konfigurace, jako je čtyřpólová konstrukce, široký rozsah jmenovitého proudu a nastavitelná ochrana proti zemnímu proudu. V závislosti na modelu může být svodový provozní proud konfigurován ve specifikovaném rozsahu, což umožňuje přizpůsobení strategie ochrany různým aplikacím.
Pro zahraniční nákupčí, distributory, výrobce panelů a dodavatele elektrických zařízení je nejužitečnějším přístupem poskytnout dodavateli požadavky na projekt před vyžádáním nabídky. To pomáhá určit, zda jsou v zamýšlené konfiguraci k dispozici požadovaný jmenovitý proud, uspořádání pólů, nastavení svodů, vypínací schopnost a certifikace.
Informace, které je třeba zahrnout do poptávky
- Požadovaný jmenovitý proud
- Systémové napětí a frekvence
- Počet pólů
- Požadovaná citlivost na svodový proud
- Požadovaná funkce časového zpoždění
- Předpokládaný zkratový proud nebo požadovaná vypínací schopnost
- Instalační prostředí
- Cílový trh a požadavky na certifikaci
- Požadované množství
- OEM nebo přizpůsobené požadavky, pokud jsou použitelné
Uvedením těchto podrobností na začátku lze zefektivnit technickou komunikaci a snížit riziko výběru jističe, který neodpovídá konečné instalaci.
11. Často kladené otázky
Ochrana proti úniku detekuje zbytkový proud způsobený nezamýšlenou proudovou cestou a může iniciovat vypnutí jističe, když je dosaženo nakonfigurované provozní prahové hodnoty. Řeší jiný stav než konvenční ochrana proti přetížení a zkratu.
Ne. Obyčejný MCCB poskytuje funkce, jako je ochrana proti přetížení a zkratu, zatímco konfigurace s ochranou proti svodům přidává detekci a ochranu zbytkového proudu.
Ochrana proti úniku může pomoci odhalit určité abnormální proudové cesty, které mohou přispívat k ohrožení elektrickým proudem. Požární prevence však závisí na kompletní elektroinstalaci, stavu zařízení, nastavení ochran a platných bezpečnostních opatřeních.
Neexistuje jedno nastavení vhodné pro každou instalaci. Vhodná hodnota závisí na účelu ochrany, charakteristikách obvodu, zařízení a příslušných elektrických požadavcích. Nastavení by měl určit kvalifikovaný personál.
Konfigurace MCCB je obvykle navržena s ohledem na konvenční ochranné funkce vypínače, ale přesné ochranné funkce závisí na konkrétním modelu a konfiguraci spouště. Vždy si ověřte technickou dokumentaci výrobce.
IEC 60947-2 je důležitou normou pro nízkonapěťové jističe a zahrnuje požadavky týkající se jističů obsahujících ochranu proti zbytkovým proudům. Mohou se také uplatňovat regionální normy a požadavky specifické pro projekt.
Ano, vhodné modely lze použít v průmyslové distribuci a aplikacích zařízení, pokud jejich elektrické jmenovité hodnoty, ochranné charakteristiky a specifikace prostředí odpovídají instalaci.
Poskytněte požadovaný proud, napětí, póly, vypínací schopnost, nastavení svodového proudu, požadavek na časovou prodlevu, podmínky instalace, množství a cílovou certifikaci. To dává výrobci dostatek informací, aby mohl doporučit vhodnou konfiguraci.
12. Závěr
MCCB s ochranou proti svodům řeší dvě důležité oblasti elektrické ochrany: konvenční nadproudovou ochranu a detekci zbytkového proudu. Začleněním těchto funkcí do koordinovaného řešení může pomoci zjednodušit návrhy rozvodů energie, kde je důležitá elektrická bezpečnost, prostor v panelu a koordinace systému.
Nejdůležitějším krokem je podívat se za název produktu. Jmenovitý proud, provozní napětí, vypínací schopnost, konfigurace pólů, citlivost na svod, časové zpoždění, podmínky instalace a příslušné normy ovlivňují to, zda je konkrétní MCCB pro projekt vhodný.
Pro kupující, kteří hodnotí MCCB chráněné proti úniku pro komerční budovy, průmyslová zařízení, distribuční panely nebo OEM aplikace, je práce přímo ze skutečných elektrických požadavků nejspolehlivějším způsobem, jak identifikovat vhodnou konfiguraci.
