Proč se ochrana stejnosměrného obvodu stává kritickou pro budoucnost energetických systémů?

Celosvětová energetika je stále více závislá na stejnosměrném proudu. Solární fotovoltaická pole, systémy pro ukládání energie z baterií, nabíjecí stanice pro elektromobily, telekomunikační zařízení a datová centra obsahují důležité stejnosměrné sekce. Jak se tyto aplikace rozšiřují, ochrana obvodů se přesouvá z podpůrné součásti do centrální části bezpečnosti systému. ADC jističmusí rychle a bezpečně odpojit abnormální proud a omezit poškození kabelů, převodníků, baterií a připojeného zařízení.

Přerušení DC je technicky odlišné od přerušení AC. Ve střídavém obvodu proud přirozeně překročí nulu mnohokrát za sekundu, což pomáhá uhasit elektrický oblouk. Stejnosměrný proud nemá žádné přirozené křížení nulou, takže oblouk může zůstat stabilní i po oddělení kontaktů. Jističe navržené pro stejnosměrný proud proto vyžadují vhodné kontaktní struktury, zhášecí komory, uspořádání magnetického vyfukování, izolační vzdálenosti a uspořádání kabeláže. Střídavý jistič by nikdy neměl být považován za vhodný pro stejnosměrný proud pouze proto, že jeho jmenovitý proud se zdá být dostatečný.

Jedním z jasných trendů v oboru je přechod k vyššímu systémovému napětí a větší hustotě výkonu. Vyšší stejnosměrné napětí může snížit proud při stejném přenášeném výkonu, což pomáhá snížit ztráty vodičů a požadavky na kabely. To však také zvyšuje nároky na koordinaci izolace a přerušení oblouku. Výběr produktu musí vzít v úvahu jmenovité provozní napětí, jmenovitý proud, počet pólů, zkratovou vypínací schopnost, prostředí použití a způsob připojení specifikovaný výrobcem. Požadavky na polaritu jsou zvláště důležité pro některé konstrukce DC jističů.

Dalším trendem je užší koordinace mezi jističi a elektronickým monitorováním. Moderní energetické systémy stále více využívají senzory, ovladače a komunikační sítě k identifikaci přehřátí, přetížení, poruch izolace a abnormálních provozních vzorů. Mechanická ochrana zůstává zásadní, ale stává se součástí širší architektury ochrany, která může zahrnovat pojistky, přepěťová ochranná zařízení, stykače, zařízení pro sledování izolace a systémy správy baterií. Selektivitě mezi upstream a downstream zařízeními je také věnována větší pozornost, protože zbytečné vypnutí může ovlivnit celý solární řetězec, skladovací stojan, nabíjecí skříň nebo průmyslový proces.

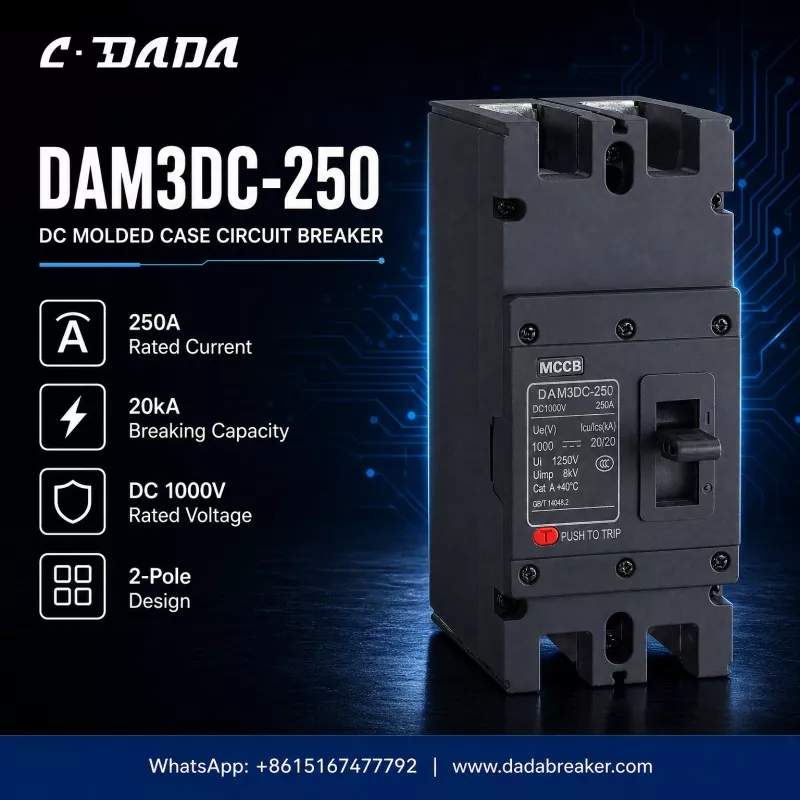

DAM3DC-250 zobrazenýShanghai Dada Electricilustruje typ lisovaného stejnosměrného jističe používaného v rozvodech vyšších proudů. Viditelné specifikace udávají jmenovitý proud 250 A, stejnosměrné jmenovité napětí 1000 V, vypínací schopnost 20 kA a dvoupólové provedení. Tyto hodnoty popisují jeho zamýšlený elektrický rozsah; samy o sobě neurčují vhodnost pro každou instalaci. Technici musí stále ověřit skutečnou úroveň zkratu, velikost vodiče, okolní teplotu, podmínky krytu, charakteristiky zatížení, nadmořskou výšku instalace, platné normy a požadovanou koordinaci ochrany.

Pro koncové uživatele jsou stejně cenné jasné štítky a dokumentace, protože správná rozhodnutí o instalaci, údržbě a výměně závisí na znalosti ověřených hodnocení a omezení provozu zařízení.

Při pohledu do budoucna budou kupující klást větší důraz na validaci specifickou pro aplikaci než na výběr zařízení pouze podle aktuálního hodnocení. Spolehlivá DC ochrana závisí na správném přizpůsobení napětí, adekvátní schopnosti přerušení, správné konfiguraci pólů, řízené instalaci a pravidelné kontrole. Vzhledem k tomu, že obnovitelné zdroje energie, skladování a elektrifikovaná doprava se neustále rozvíjejí, pochopení těchto základů pomůže návrhářům systémů snížit rizika a vybudovat spolehlivější stejnosměrné sítě.
