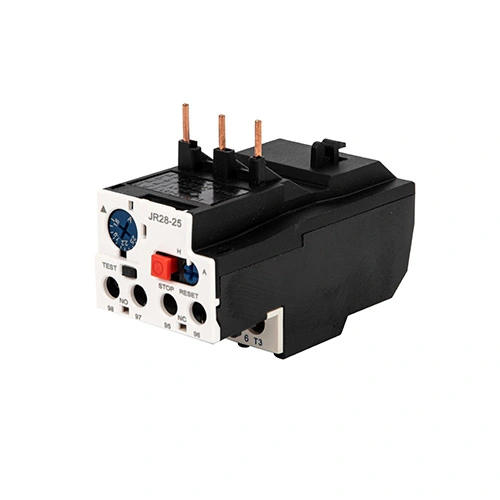

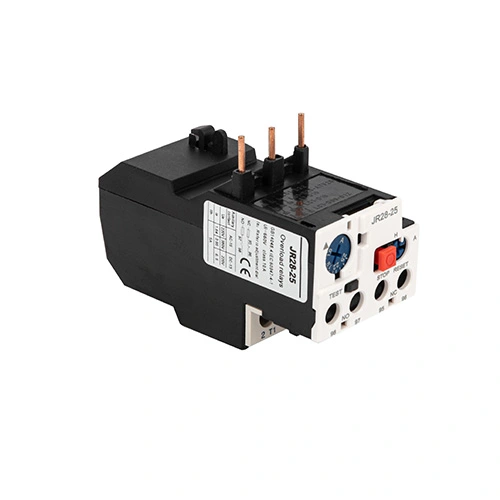

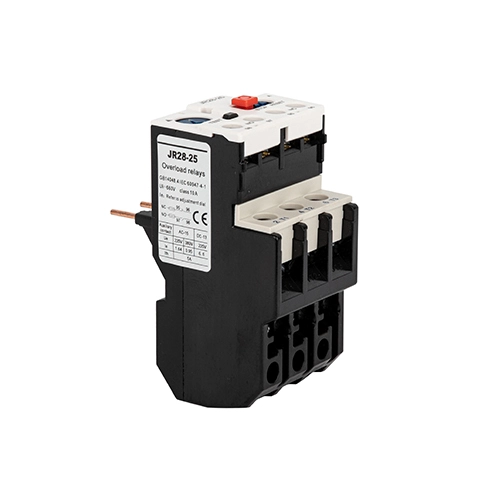

JR28 relé tepelného přetížení

Chraňte své motory pomocí JR28 Thermal Overload Relay, robustního a inteligentního ochranného řešení vyvinutého CDADA, spolehlivým výrobcem v Číně. Relé JR28, navržené pro bezproblémovou integraci se stykači CDADA řady D (D9 až D150), poskytuje komplexní ochranu proti:

● Přetížení

● Selhání fáze (ztráta jedné fáze)

● Příliš dlouhé doby spouštění motoru

● Dlouhodobé zablokování rotoru

S rozsáhlým nastavitelným rozsahem proudu od 0,1A do 140A pokrývá řada JR28 aplikace od malých ventilátorů až po velká průmyslová čerpadla a kompresory. Je vybaven testovacím tlačítkem pro ověření řídicího obvodu, přehledným indikátorem vypnutí, manuálním nebo automatickým výběrem resetu a plombovatelným krytem, ​​který zabraňuje neoprávněnému nastavení. CDADA JR28, postavený na osvědčené bimetalové tepelné technologii a v souladu s IEC 60947-4-1, zajišťuje spolehlivou ochranu motoru nenáročnou na údržbu v náročných prostředích po celém světě.

Klíčové specifikace

Řada: JR28 tepelné přetěžovací relé

Značka: CDADA | Výrobce: Shanghai DADA Electric CO.,LTD

Kompatibilita: Určeno pro stykače D9, D12, D18 … až D150 (řada LC1-D/F)

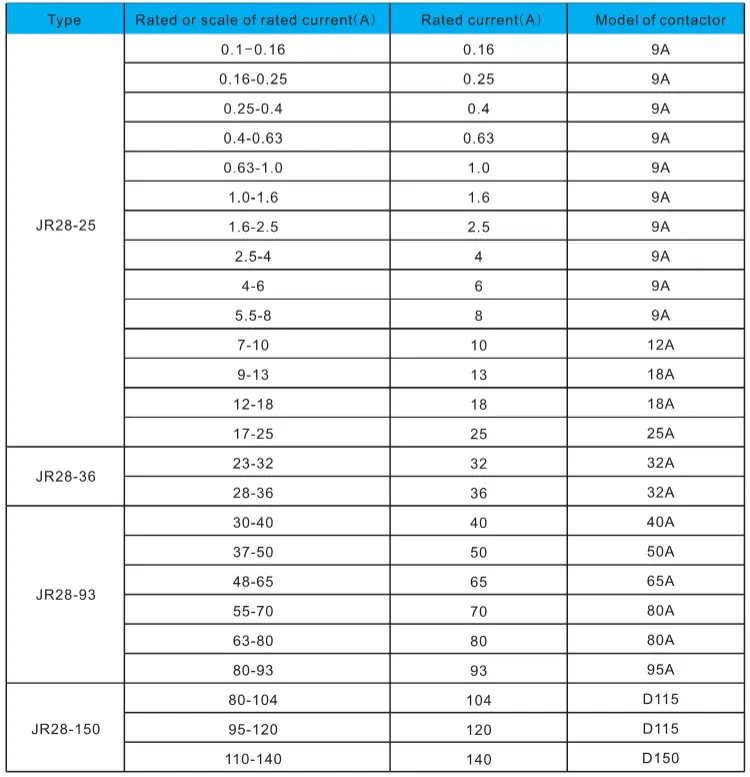

Jmenovitý proudový rozsah: 0,1A – 140A (více modelů: JR28-25, JR28-36, JR28-93, JR28-150 atd.)

Póly: 3pólové (monitoruje všechny fáze kvůli nevyváženosti)

Ochranné funkce:

★ Tepelné přetížení

★ Detekce výpadku fáze

★ Dlouhé sledování doby spuštění

★ Ochrana před zastavením rotoru

Režim resetování: manuální nebo automatický (přes přepínač)

Testovací tlačítko: Simuluje vypnutí – aktivuje pomocné kontakty NO i NC

Tlačítko Stop: Otevře pouze NC kontakt (pro nouzovou signalizaci)

Indikátor vypnutí: Vizuální příznak ukazuje stav vypnutí

Zámek nastavení: Kryt lze zaplombovat, aby byl provoz chráněn proti neoprávněné manipulaci

Pomocné kontakty: Standardní 1NO + 1NC (pro alarmy, zpětnou vazbu PLC nebo blokování)

Montáž: Nacvakávací design přímo na kompatibilní stykače CDADA

Certifikace: V souladu s IEC/EN 60947-4-1 (dostupná dokumentace CE)

Proč zvolit tepelné přetěžovací relé CDADA JR28?

★  Široké aktuální pokrytí

Od 0,1A do 140A – podporuje vše od motorů s frakčními HP až po průmyslové pohony 110 kW+.

★ Plná kompatibilita se stykači řady D

Navrženo pro D9 až D150 – zajišťuje dokonalou mechanickou a tepelnou koordinaci.

★ Pokročilé diagnostické funkce

★ Tlačítko TEST ověřuje řídicí kabeláž bez přerušení napájení

★ Tlačítko STOP umožňuje externí signalizaci

★ Indikátor vypnutí urychluje odstraňování problémů

★ Spolehlivost průmyslové třídy

Skutečný bimetalový tepelný mechanismus (ne elektronický) – odolný vůči EMI, napěťovým špičkám a softwarovým poruchám.

★ Bezpečnost a dodržování předpisů připraveno

Plombovatelný kryt splňuje požadavky ISO, CE a továrního auditu pro uzamčená nastavení.

★ Cenově efektivní ochrana

Zabraňuje vyhoření motoru, snižuje prostoje a prodlužuje životnost zařízení – ideální pro výrobce OEM a systémové integrátory.

★ Podrobnosti o balení se liší podle produktu. Tyto informace uvádíme v našich nabídkách a balicích listech. Standardní exportní kartony jsou navrženy pro optimální paletizaci a nakládku kontejnerů.

Typické aplikace

★ Sestavy spouštěče motoru: Spárováno se stykači pro čerpadla, ventilátory, dopravníky

★ HVAC systémy: chladiče, chladicí věže, vzduchotechnické jednotky

★ Voda a odpadní voda: Ponorná a odstředivá čerpadla

★ Výroba: Míchačky, extrudéry, balicí linky

★ Těžba a stavebnictví: Drtiče, kladkostroje, větrací ventilátory

Často kladené otázky

Q1: Jaký je rozdíl mezi řadami JR28 a LRD?

A1: Obě jsou tepelná nadproudová relé od CDADA. Řada JR28 podporuje vyšší proudy (až 140A) a je navržena pro větší stykače (až D150), zatímco LRD typicky pokrývá nižší rozsahy (až ～104A). Funkčně nabízejí podobnou ochranu – ale JR28 je optimalizován pro náročné průmyslové použití.

Q2: Mohu použít tepelné přetěžovací relé JR28 se stykači bez CDADA?

Odpověď 2: I když je to v některých případech možné, optimální výkon a záruční podpora vyžadují spárování se stykači CDADA řady D (D9–D150). Mechanické přizpůsobení, rozptyl tepla a koordinační křivky jsou ověřeny jako systém.

Q3: Jak funguje ochrana proti výpadku fáze v JR28?

A3: Pokud dojde ke ztrátě jedné fáze, zbývající dva vodiče vedou nesymetrický proud, což způsobuje asymetrické zahřívání bimetalových pásků. JR28 detekuje tuto nerovnováhu a vypíná rychleji než při normálním přetížení, čímž zabraňuje poškození vinutí motoru.

Q4: Je ruční reset bezpečnější než automatický?

A4: Ano – pro kritické systémy. Manuální reset nutí operátora zkontrolovat a odstranit poruchu před restartováním. Automatický reset je vhodný pro bezobslužná nebo vzdálená zařízení, kde je upřednostňována kontinuita (např. chladicí čerpadla).

Q5: Proč zvolit CDADA JR28 před globálními značkami?

A5: CDADA nabízí:

● Skutečný teplotní diferenciální mechanismus s vysokou přesností

● Plná kompatibilita se stykači D9–D150 – spolehlivost plug-and-play

● Testování, zastavování, resetování a utěsnění funkcí v jedné kompaktní jednotce

● Konkurenční ceny s kvalitou vyhovující CE

● Rychlá technická podpora a anglická dokumentace pro globální zákazníky
