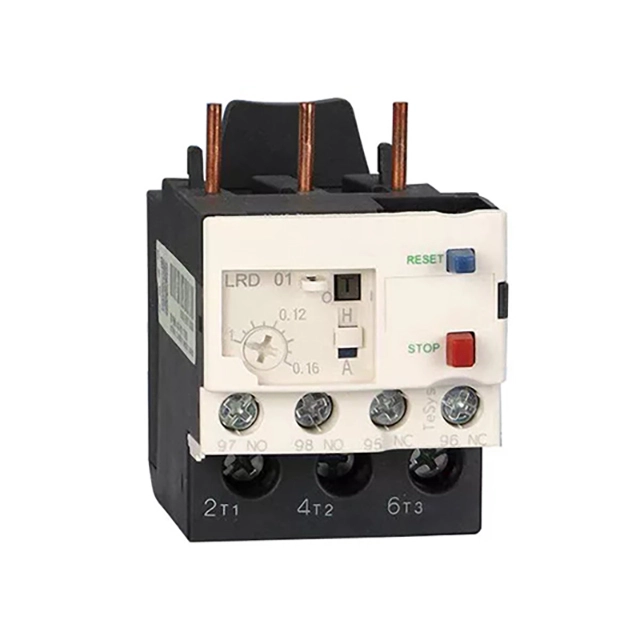

Tepelné přetížení LRD

Chraňte své motory před nákladným poškozením pomocí tepelného přetěžovacího relé CDADA LRD, jsme profesionální dodavatel, který může nabídnout produkty pro spolehlivou, inteligentní ochranu motoru v průmyslových a komerčních aplikacích. Relé LRD, navržené pro bezproblémovou spolupráci se stykači CDADA řady D (D09–D95), poskytuje komplexní ochranu proti:

● Přetížení

● Selhání fáze (ztráta fáze)

● Příliš dlouhé startovací časy

● Dlouhodobé zablokování rotoru

S nastavitelným proudovým rozsahem od 0,1A do 104A, možnostmi ručního nebo automatického resetu a vestavěným testovacím tlačítkem pro ověření obvodu a simulaci vypnutí zajišťuje řada LRD bezpečnost i snadnou údržbu. Indikátor vypnutí nabízí jasný vizuální stav, zatímco utěsněný kryt zabraňuje neoprávněným změnám nastavení – ideální pro drsná nebo regulovaná prostředí. Tepelné relé CDADA LRD, certifikované pro globální použití a kompatibilní se standardními stykači na DIN lištu, je chytrou volbou pro kompletní sestavy spouštěčů motoru.

Klíčové specifikace

Řada: Tepelné přetěžovací relé LRD

Značka: CDADA | Výrobce: Shanghai DADA Electric CO.,LTD

Kompatibilita: Páry se stykači D09–D95 (řada LC1-D)

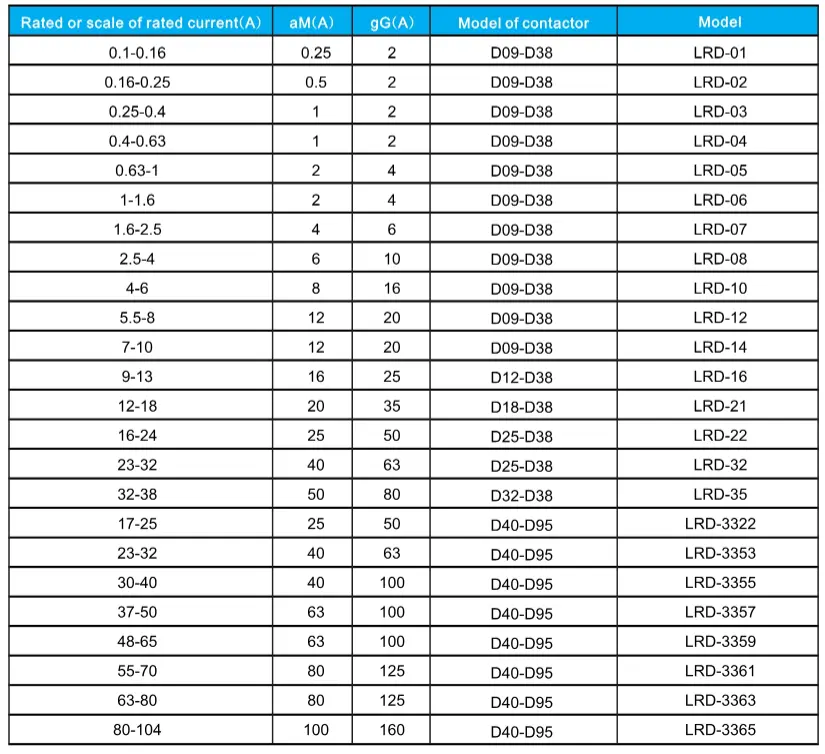

Jmenovitý proudový rozsah: 0,1A – 104A (k dispozici více modelů)

Póly: 3pólové (monitoruje všechny fáze kvůli nevyváženosti)

Ochranné funkce:

★ Tepelné přetížení

★ Detekce výpadku fáze

★ Dlouhé sledování doby spuštění

★ Ochrana před zastavením rotoru

Režim resetování: manuální nebo automatický (přepínač)

Testovací tlačítko: Simuluje vypnutí – aktivuje pomocné kontakty NO i NC

Tlačítko Stop: Otevře pouze NC kontakt (pro signalizaci nouzového zastavení)

Indikátor vypnutí: Vizuální vlajka ukazuje vypnutý stav

Zámek nastavení: Kryt lze zaplombovat, aby se zabránilo neoprávněné manipulaci

Pomocné kontakty: Standardní 1NO + 1NC (pro obvody alarmu, PLC nebo blokování)

Montáž: Přímá montáž na kompatibilní stykače CDADA (nacvakávací design)

Certifikace: V souladu s IEC 60947-4-1 (dostupná dokumentace CE)

Proč zvolit tepelné přetěžovací relé CDADA LRD?

★  Kompletní ochrana motoru

Jde nad rámec základního přetížení – detekuje ztrátu fáze, dlouhé rozběhy a zablokování, které může tiše zničit motory.

★ Bezešvá integrace stykače

Nacvakávací design dokonale pasuje na stykače CDADA D09–D95 – nejsou potřeba žádné držáky ani adaptéry.

★ Funkce nenáročné na údržbu

★ Tlačítko TEST ověřuje řídicí obvod bez cyklování napájení

★ Jasný indikátor vypnutí urychluje odstraňování problémů

★ Uzavíratelný kryt splňuje požadavky bezpečnostního auditu

★  Flexibilní provoz

Vyberte ruční reset (pro systémy kritické z hlediska bezpečnosti) nebo automatický reset (pro bezobslužné zařízení).

★ Globální kompatibilita

Široký rozsah proudu pokrývá malá čerpadla až po velké průmyslové motory – ideální pro OEM exportující do celého světa.

★ Nákladově efektivní bezpečnost

Zabraňuje vyhoření motoru, snižuje prostoje a zabraňuje drahým opravám – návratnost investic v řádu týdnů.

★ Aktivně požadujeme zpětnou vazbu od klientů a trhu, provádíme pravidelné interní audity, investujeme do školení zaměstnanců a nových technologií a porovnáváme se s osvědčenými postupy v oboru.

★ Naše ceny jsou konkurenceschopné. Nestavíme se jako nejlevnější, ale jako nabízející nejlepší hodnotu – špičkovou kvalitu, plnou certifikaci a silnou servisní podporu ve srovnání s mnoha menšími výrobci.

Typické aplikace

Sestavy spouštěče motoru: Spárované se stykači pro čerpadla, ventilátory, kompresory

Dopravníkové systémy: Chrání před zablokováním způsobeným zaseknutím

Jednotky HVAC: Chrání chladiče a dmychadla před fázovou nerovnováhou

Zemědělské stroje: Zavlažovací čerpadla ve venkovských oblastech s nestabilními mřížkami

Ovládací panely OEM: Kompaktní, spolehlivé a snadno zapojitelné

Často kladené otázky (FAQ)

Q1: Jaký je rozdíl mezi tepelným nadproudovým relé a MPCB?

A1:

● MPCB (např. GV2/GV3): Kombinuje zkrat + přetížení + izolaci v jednom zařízení.

● Tepelné relé (LRD): Poskytuje pouze ochranu proti přetížení a ztrátě fáze – musí být použito se stykačem a pojistkou/MCB pro plnou ochranu.

→ LRD je přesnější pro poruchy specifické pro motor a často nižší náklady ve velkých instalacích.

Q2: Mohu použít LRD se stykači bez CDADA?

A2: LRD je optimalizován pro CDADA D-series (D09–D95). Přestože se mechanické uložení může lišit, doporučujeme použít páry stykač-relé CDADA pro zaručený výkon a záruční podporu.

Q3: Jak funguje ochrana proti výpadku fáze?

A3: Pokud dojde ke ztrátě jedné fáze, zbývající dvě fáze odebírají vyšší proud, což způsobuje nerovnoměrné zahřívání bimetalových pásků. LRD detekuje tuto nerovnováhu a během několika sekund se vypne, čímž zabrání jednofázovému poškození.

Otázka 4: Jaký je účel tlačítka „Stop“ vs. tlačítka „Reset“?

A4:

● Tlačítko Stop: Dočasně rozepne rozpínací kontakt (např. pro nouzovou signalizaci) – neresetuje relé.

● Tlačítko Reset: Vrací relé do stavu připravenosti po vypnutí (funguje pouze po odstranění poruchy).

Q5: Proč si vybrat CDADA LRD před jinými značkami?

A5: CDADA nabízí:

● Mechanismus skutečného tepelného diferenciálu (ne elektronická imitace)

● Plná kompatibilita se stykači řady D – plug-and-play

● Uzavíratelná nastavení pro shodu (např. ISO, bezpečnostní audity)

● Tlačítka Test & Stop pro rozšířenou diagnostiku

● Konkurenční ceny s kvalitou vyhovující CE
