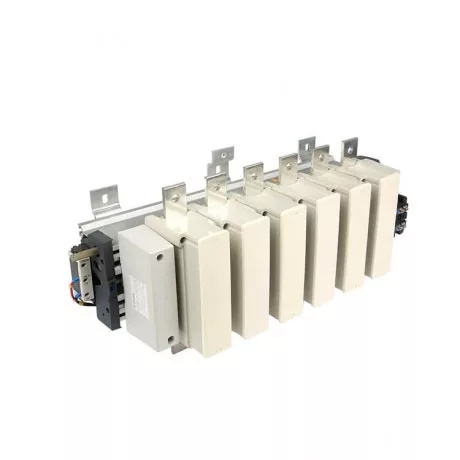

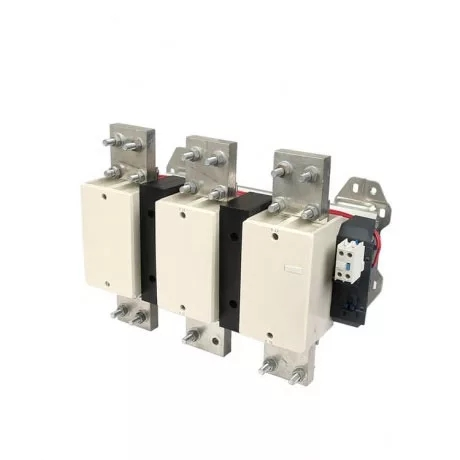

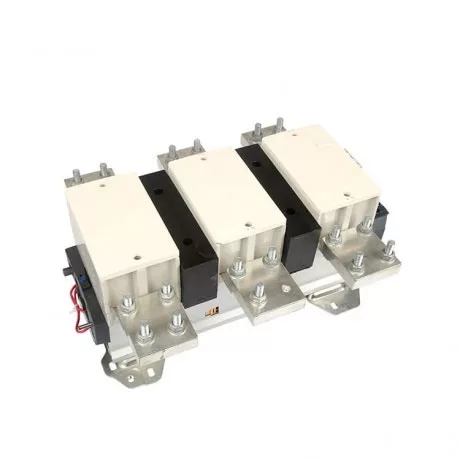

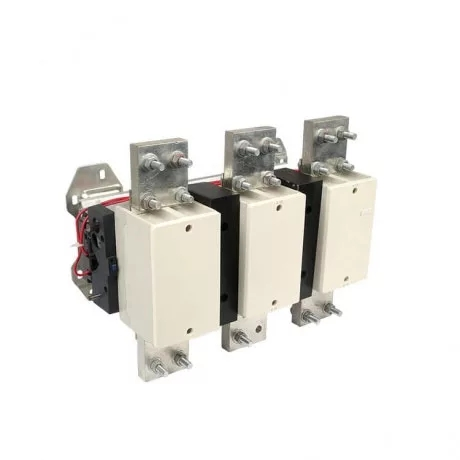

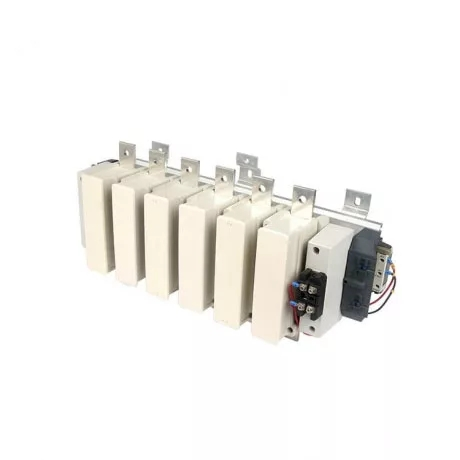

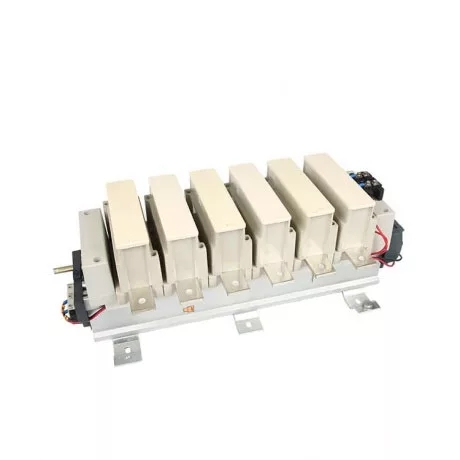

F Stykač

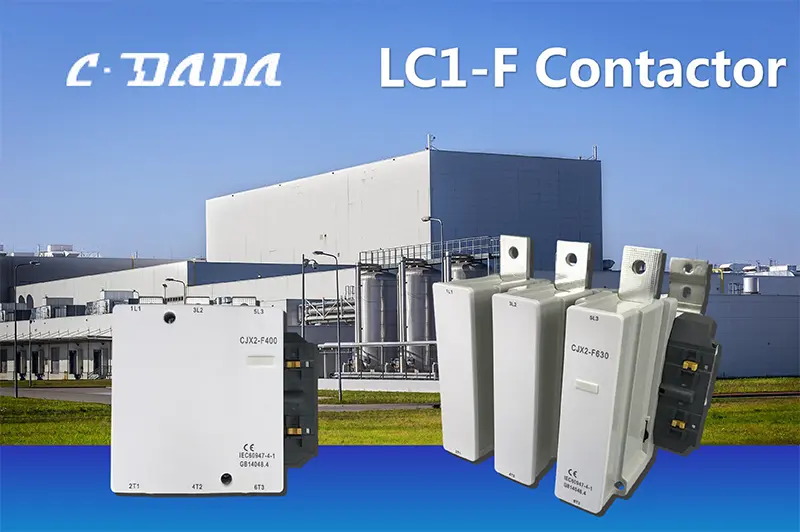

Splňujte požadavky na napájení rozsáhlých průmyslových systémů se stykačem CDADA LC1-F Series F – vysokoproudým AC stykačem navrženým profesionálním dodavatelem Shanghai DADA Electric CO., LTD. podle norem IEC/EN 60947-4-1. Řada LC1-F, navržená pro řízení motorů s vysokým zatížením a spínání výkonu, podporuje jmenovité provozní proudy od 115A do 1000A a řídí 3fázové motory s kotvou nakrátko až do výkonu 500 kW (při 380–415 V, AC-3 provoz) nebo 670 kW při 690 V.

Je k dispozici ve 3pólových nebo 4pólových konfiguracích a je ideální pro kompresory, velká čerpadla, drtiče, chladiče HVAC, důlní zařízení a úpravny vody. Díky jmenovitému využití AC-3 a AC-4 zvládá jak standardní spouštění motoru, tak náročné aplikace, jako je zapojování nebo inching. Stykač CDADA F s certifikací CE, dimenzovaný na izolaci 690 V a provozuschopný při okolní teplotě od –5 °C do +40 °C poskytuje robustní výkon nenáročný na údržbu i v drsném prostředí až do nadmořské výšky 2000 m.

Klíčové specifikace

Řada: F Stykač

Značka: CDADA | Výrobce: Shanghai DADA Electric CO.,LTD

Norma: IEC/EN 60947-4-1

Certifikace: CE

Póly: 3P nebo 4P (možnost volby v terénu u většiny modelů)

Jmenovitý provozní proud (AC-3): 115A – 1000A

Řízení výkonu motoru (AC-3):

380/415V: 55kW – 500kW

660/690V: 80kW – 670kW

Kategorie použití: AC-3 (běžící motor), AC-4 (zapojení/zasunutí)

Jmenovité izolační napětí: 690V AC

Okolní teplota: –5°C až +40°C

Nadmořská výška: ≤ 2000 m

Montáž: Vertikální ±5°, Kategorie montáže III

Napětí cívky (AC): 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V

Max. konvenční topný proud (AC-1): Až 1200A

Technický list

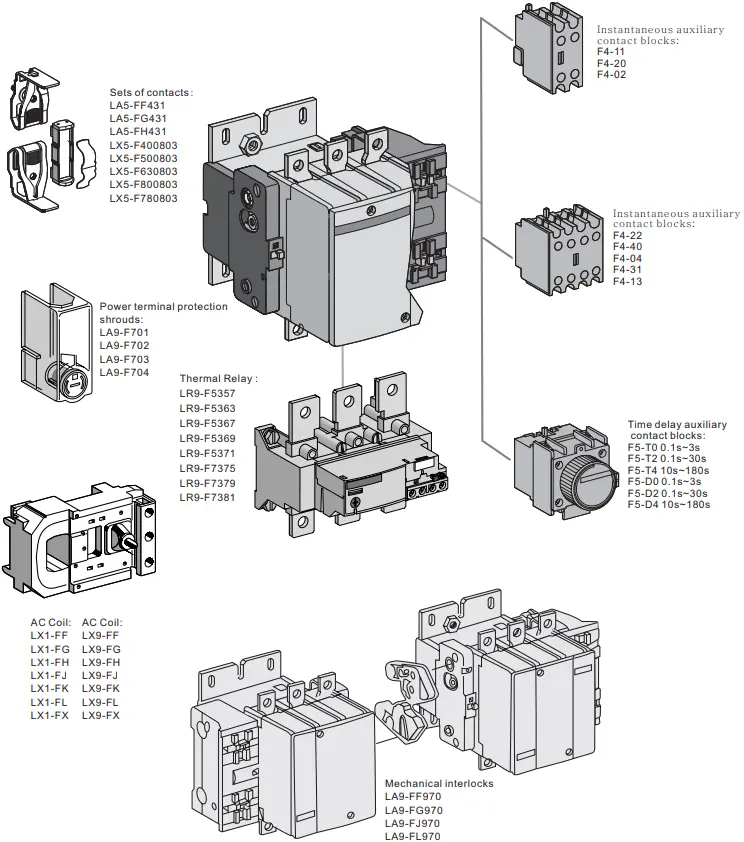

Příslušenství

Proč zvolit CDADA F Contactor?

★ Skutečný výkon pro těžký provoz

Zvládá až 1000A a 500kW+ motory – ideální pro těžbu, ropu a plyn, ocelárny a komunální infrastrukturu.

★ Globální kompatibilita napětí

Široká škála možností AC cívky (včetně 415V, 480V, 600V) zajišťuje bezproblémovou integraci v evropských, severoamerických, blízkovýchodních a afrických projektech.

★ AC-4 Určeno pro náročné cykly

Na rozdíl od základních stykačů LC1-F odolává častému couvání, brzdění a poskakování, což je kritické pro jeřáby, výtahy a extrudéry.

★ 4pólová flexibilita

V případě potřeby přepněte neutrál – ideální pro systémy TT, generátorová soustrojí nebo citlivé průmyslové zátěže.

★ Robustní řízení teploty a oblouku

Optimalizované obloukové komory a vysoce vodivé kontakty zajišťují dlouhou elektrickou životnost a nízkou tvorbu tepla při trvalém zatížení.

★ Připraveno pro OEM & Panel Builder

Kompatibilní se standardní montáží na lištu DIN nebo šrouby a dokonale se spáruje s tepelnými relé proti přetížení CDADA pro kompletní řešení spouštěčů motoru.

★ Neustále investujeme do výzkumu a vývoje, sledujeme globální standardy a trendy na trhu a spolupracujeme s odborníky z oboru na modernizaci našeho produktového portfolia.

Typické aplikace

Řízení velkého motoru: Drtiče, kulové mlýny, odstředivá čerpadla

Energie a služby: Vodárny/odpadní vody, pomocné elektrárny

HVAC: Průmyslové chladiče, chladicí věže

Manipulace s materiálem: Dopravní pásy, korečkové elevátory

Marine & Offshore: Lodní motorové systémy

Obnovitelné zdroje: Přečerpávací vodní systémy, systémy napájení biomasy

Často kladené otázky (FAQ)

Q1: Jaký je rozdíl mezi stykači řady D a F?

A1:

● Řada D (např. LC1-D): Pro lehké až střední zatížení (až 95A / 45kW).

● Řada F (LC1-F): Pro těžký průmyslový provoz (115A–1000A / 55kW–500kW+). → Řada F má větší kontaktní mezery, zesílené zhášecí komory a vyšší krátkodobou odolnost.

Q2: Mohu použít 4P F stykač k přepnutí neutrálu?

A2: Ano. 4pólová verze umožňuje současné odpojení všech 3 fází + nulový vodič – vyžadováno v některých bezpečnostních nebo izolačních aplikacích (např.

Q3: Je stále potřeba relé proti přetížení?

A3: Rozhodně. Stykač pouze spíná napájení – nechrání před přetížením nebo ztrátou fáze. Vždy spárujte s tepelným nebo elektronickým nadproudovým relé pro ochranu motoru.

Q4: Co v praxi znamená „hodnocení AC-4“?

A4: Znamená to, že stykač může bezpečně zvládnout zablokování motoru (zpětné brzdění) a posouvání (krátké dávky) – běžné u kladkostrojů, lisů a mixérů. To způsobuje vysoké proudové rázy; Třída AC-4 zajišťuje odolnost kontaktu.

Otázka 5: Proč zvolit CDADA F Contactor před globálními značkami?

A5: CDADA nabízí:

● Originální IEC 60947-4-1 shoda se zkušební dokumentací

● Konkurenční ceny bez kompromisů v oblasti kontaktů ze slitiny stříbra nebo potlačení oblouku

● Úplný rozsah napětí cívky pro globální export

● Rychlé vzorky a hromadné dodávky z Číny

● Podpora OEM: vlastní štítkování, balení a technické soubory (deklarace CE, schémata zapojení)
