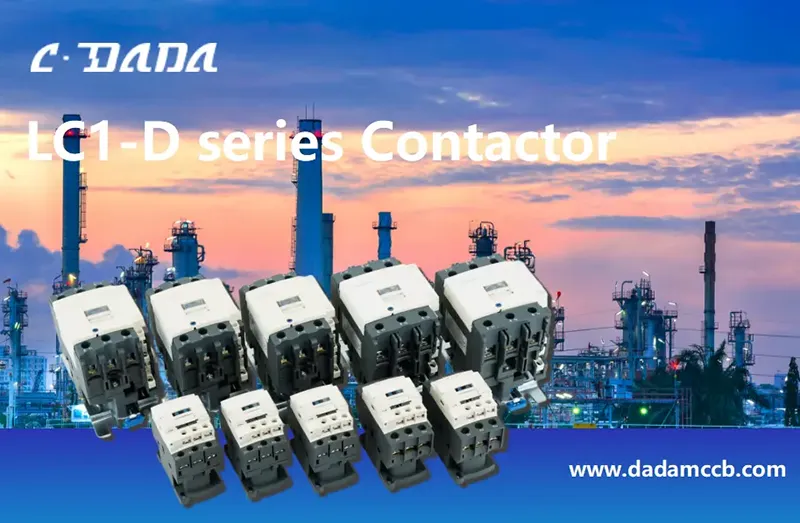

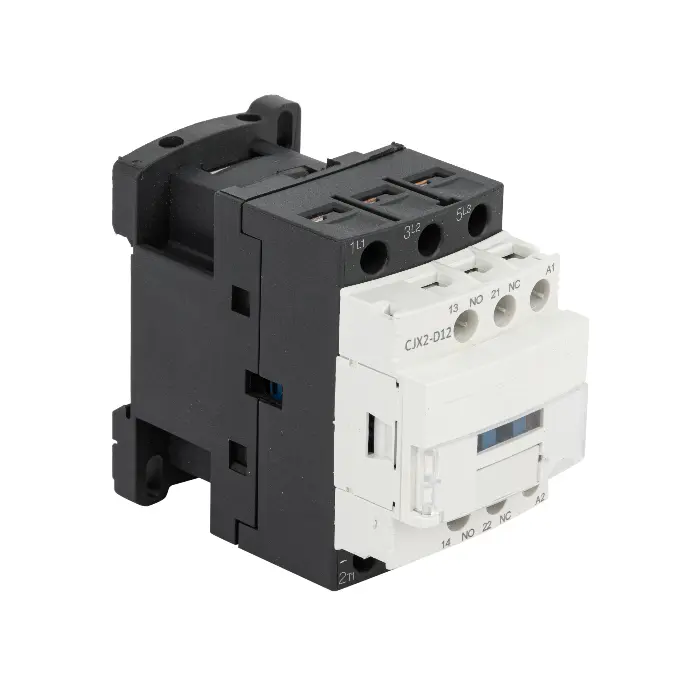

D Stykač

Model:LC1-D Series

Shanghai DADA Electric je spolehlivý výrobce a máme vlastní značky CDADA. Náš stykač D (řada LC1-D) má certifikaci IEC 60947-4-1, 3P/4P, až 620A, AC-3/AC-4. Široké možnosti napětí cívky. Tento produkt doporučujeme pro řízení motorů a průmyslovou automatizaci, kontaktujte nás pro cenovou nabídku.

Odeslat dotaz

Popis výrobku

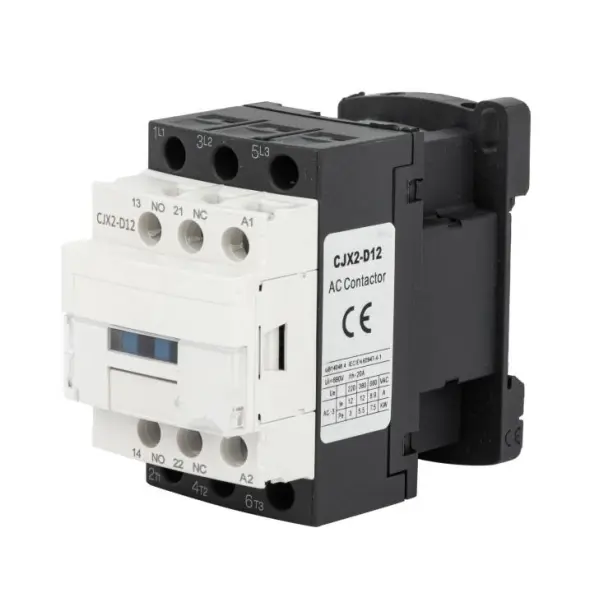

Vytvořte spolehlivé řízení motoru a spínání výkonu pomocí stykače CDADA LC1-D řady D, vysoce výkonného střídavého stykače navrženého společností Shanghai DADA Electric CO.,LTD, aby splňoval normy IEC/EN 60947-4-1. Řada LC1-D, navržená pro průmyslové, komerční a infrastrukturní aplikace, podporuje 3pólové nebo 4pólové konfigurace se jmenovitými proudy od 9A do 95A (až 620A v těžkých variantách) a řídí 3fázové motory s kotvou nakrátko až do výkonu 45kW (při 380–415V AC).

Je vybaven standardními pomocnými kontakty 1NO+1NC a hladce se integruje s tepelnými nadproudovými relé pro plnou ochranu motoru. S volitelnými AC nebo DC cívkami (24V–600V), kategoriemi využití AC-3 a AC-4 a robustním designem dimenzovaným na 690V izolaci poskytuje stykač CDADA D spolehlivý výkon v častých cyklech start-stop, dopravníkových systémech, čerpadlech, kompresorech a HVAC jednotkách – dokonce i v náročných prostředích až do okolní teploty 40 °C a nadmořské výšky 200 m.

D Contactor

Klíčové specifikace

Řada: D Stykač

Značka: CDADA | Výrobce: Shanghai DADA Electric CO.,LTD

Norma: IEC/EN 60947-4-1

Certifikace: CE

Póly: 3P nebo 4P (volitelné)

Jmenovitý provozní proud (AC-3): 9A – 95A (až 620A v rozšířeném rozsahu)

Řízení výkonu motoru (AC-3):

380/415V: 4kW – 45kW

660/690 V: až 45 kW

Kategorie použití: AC-3 (motory s klecovou klecí), AC-4 (zástrčka a inching)

Jmenovité izolační napětí: 690V AC

Okolní teplota: –5°C až +40°C

Nadmořská výška: ≤ 2000 m

Montáž: Vertikální rovina ±5°, Montážní kategorie III

Pomocné kontakty: 1NO + 1NC (standardně u všech modelů)

Možnosti cívky:

AC cívky: 24V, 36V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V

DC cívky: 24V, 36V, 48V, 110V, 220V

Technický list

Položky		Model	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
Pól			3/4	3/4	3/4	3/4	3/4
Pomocný kontakt			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
Jmenovitý konvenční topný proud (A) AC-1			20	20	30	40	50
Hodnoceno provozní proud (A)	380/400V	AC-1 AC-4	9	12	18	25	32
	380/400V	AC-1 AC-4	3.5	5	7.7	8.5	12
	660/690V	AC-3 AC-4	6.6	8.9	12	18	21
	660/690V	AC-3 AC-4	1.5	2	3.8	4.4	7.5
Jmenovité izolační napětí (V AC)			690	690	690	690	690
Síla ovládaná 3-fázový klecový motor (AC-3)	kW	220/230V AC 380/415V AC 660/690V AC	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
AC cívka (V)			24, 36, 48, 110, 127, 220, 240, 380, 415, 440, 480, 500, 600
DC cívka (V)			24, 36, 48, 110, 220

Položky		Model	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
Pól			3/4	3/4	3/4	3/4	3/4
Pomocný obvod Cat:AC-15,Ue=4 15V le=0,95A Ith=10A			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
Jmenovitý konvenční topný proud (A) AC-1			60	80	80	110	110
Hodnoceno provozní proud (A)	380/400V	AC-3 AC-4	40	50	65	80	95
	380/400V	AC-3 AC-4	18.5	24	28	37	44
	660/690V	AC-3 AC-4	34	39	42	49	49
	660/690V	AC-3 AC-4	9	12	14	17.3	21.3
Jmenovité izolační napětí (V AC)			690	690	690	690	690
Síla ovládaná 3-fázový klecový motor (AC-3)	KW	220/230V AC 380/415V AC 660/690V AC	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
AC cívka (V)			24, 36, 48, 110, 127, 220, 240, 380, 415, 440, 480, 500, 600
DC cívka (V)			24, 36, 48, 110, 220

Položky			Model		LC1-D115		LC1-D150		LC1-D170		LC1-D205		LC1-D245
Pól					3		3		3		3/4		3/4
Jmenovitý konvenční topný proud (A) AC-1					200		200		200		275		280
Hodnoceno provozní proud (A)	380/400V		AC-3 AC-4		115		150		170		205		245
					50		65		70		75		85
	660/690V		AC-3 AC-4		70		90		100		108		115
					25		32		35		38		40
Jmenovité izolační napětí (V AC)					690		690		690		690		690
Síla ovládaná 3-fázový klecový motor (AC-3)	kW		380/415V AC 660/690V AC		55		75		75		90		110
					80		100		100		110		140
AC cívka (V)					110, 127, 220, 240, 380, 415, 440, 480, 500, 600
Položky				Model		LC1-D300		LC1-D410		LC1-D475		LC1-D620
Pól						3/4		3/4		3/4		3/4
Jmenovitý konvenční topný proud (A) AC-1						360		430		580		850
Hodnoceno provozní proud (A)		380/400V		AC-3 AC-4		300		410		475		620
						124		150		185		188
		660/690V		AC-3 AC-4		190		235		290		360
						60		72		85		170
Jmenovité izolační napětí (V AC)						690		690		690		690
Výkon řízeného 3-fázového klecový motor (AC-3)		kW		380/415V AC 660/690V AC		160		200		250		335
						220		280		330		450
AC cívka (V)						110, 127, 220, 240, 380, 415, 440, 480, 500, 600

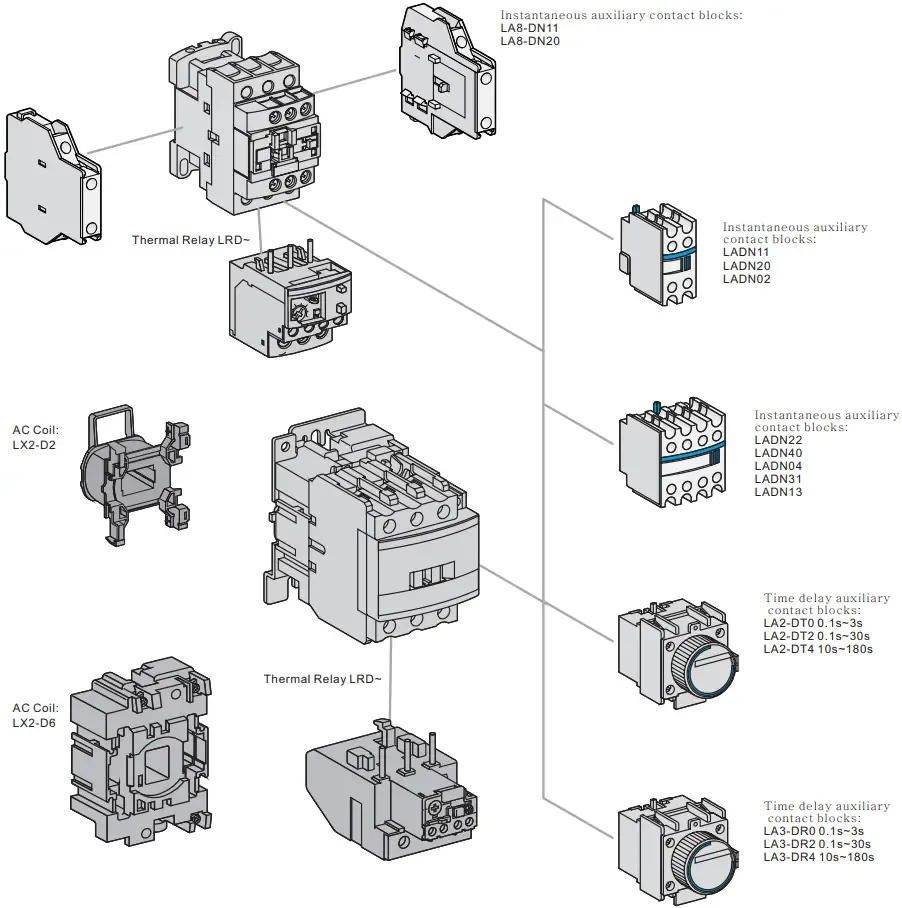

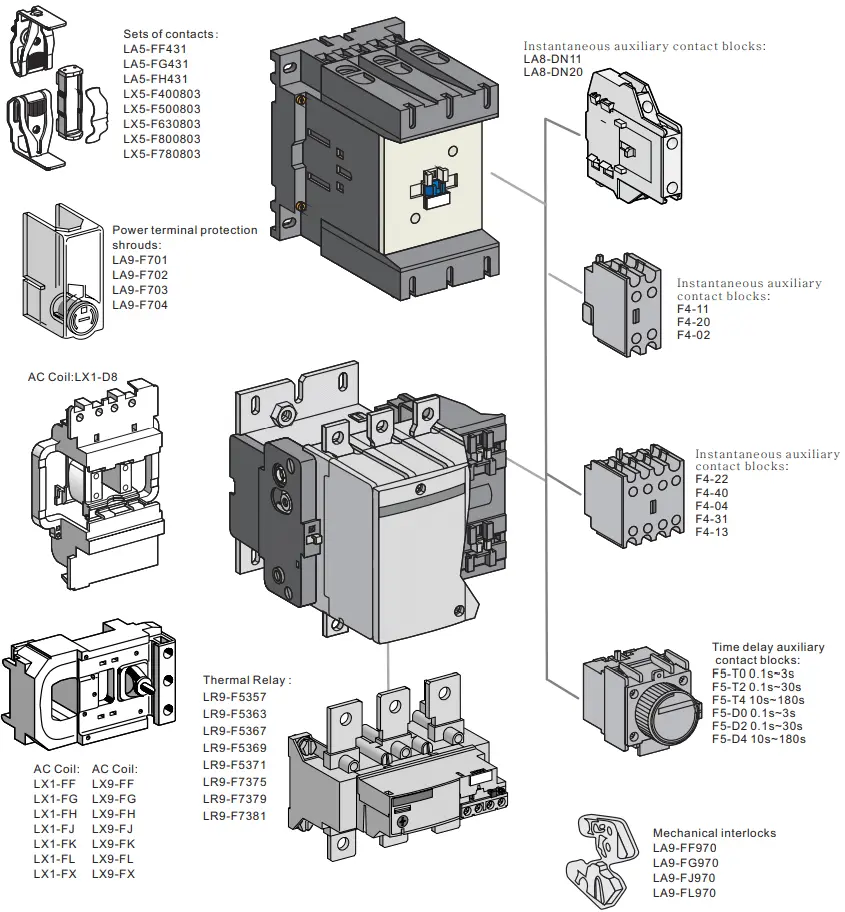

Příslušenství

D Contactor

Proč zvolit stykač CDADA D?

★ Skutečná shoda IEC

Navrženo a testováno podle IEC/EN 60947-4-1 – zajišťující globální přijetí a interoperabilitu.

★ Řešení úplného řízení motoru

Spárujte s tepelnými nadproudovými relé CDADA pro kompletní sestavy spouštěče motoru – přetížení + zkrat + izolace.

★ Široká flexibilita napětí

Vyberte si z 13 AC a 5 DC napětí cívky – ideální pro globální projekty nebo panely se smíšeným napětím.

★ Robustní pro Heavy Duty

Podporuje provoz AC-4 (časté couvání/zasouvání) – ideální pro jeřáby, výtahy a dopravníky.

★ Integrace Plug-and-Play

Standardní pomocné kontakty 1NO+1NC umožňují snadné blokování, signalizaci nebo zpětnou vazbu PLC.

★ Spolehlivost průmyslové třídy

Testováno na vysokou elektrickou odolnost, nízký přechodový odpor a stabilní potlačení oblouku – minimalizující prostoje.

★ Naše klíčové výhody jsou: 1) Kompletní mezinárodní certifikace, 2) Silná schopnost OEM/ODM, 3) Vysoký poměr nákladů a výkonu, 4) Spolehlivá velkovýrobní kapacita, 5) Rozsáhlé exportní zkušenosti.

D Contactor

★ Naše výrobky jsou úspěšně vyváženy do jihovýchodní Asie, na Střední východ, do Jižní Ameriky, Afriky, Evropy a zemí SNS, se silným zaměřením na trhy Belt and Road.

D Contactor

Typické aplikace

D Contactor Spouštěče motorů: Čerpadla, ventilátory, kompresory, směšovače

D Contactor Systémy HVAC: Řízení chladičů a dmychadel

D Contactor Průmyslová automatizace: Dopravníkové linky, balicí stroje

D Contactor Správa budovy: Ovládání výtahu, osvětlení

D Contactor Energie a voda: Čištění odpadních vod, zavlažovací systémy

Často kladené otázky

Q1: Co znamená „D stykač“?

A1: „D“ odkazuje na sériové označení (LC1-D) používané globálně pro tuto modulární, standardizovanou platformu AC stykačů. Nejedná se o technickou klasifikaci – ale široce uznávaná v panelové výstavbě pro svou kompatibilitu s příslušenstvím, jako jsou přetěžovací relé a mechanická blokování.

Q2: Jaký je rozdíl mezi AC-3 a AC-4 povinností?

A2:

● AC-3: Normální spouštění/zastavování motorů s kotvou nakrátko (např. čerpadel, ventilátorů). Nižší stres.

● AC-4: Časté ucpávání, posouvání nebo couvání (např. jeřáby, kladkostroje). Vyšší elektrické namáhání → vyžaduje robustnější kontakty. → CDADA LC1-D je dimenzován pro obojí, takže je všestranný.

Q3: Mohu použít tento stykač bez nadproudového relé?

A3: Nedoporučuje se pro zatížení motoru. Stykač pouze spíná napájení – nechrání před přetížením. Kvůli bezpečnosti motoru vždy spárujte s tepelným nebo elektronickým nadproudovým relé.

Q4: Jsou k dispozici 4pólové verze?

A4: Ano! Všechny modely LC1-D podporují 3P nebo 4P konfigurace – ideální pro aplikace s neutrálním spínáním nebo 4vodičové systémy.

Otázka 5: Proč zvolit CDADA před jinými stykači řady D?

A5: CDADA nabízí:

● Originální IEC 60947-4-1 shoda se zkušebními protokoly

● Širší rozsah napětí cívky (včetně 415V, 480V, 600V pro export)

● Konzistentní kvalita s kontakty ze stříbrné slitiny a zhášecími komorami

● Ceny příznivé pro OEM a rychlé zpracování vzorků

● Globální certifikace (CE) a anglická dokumentace
