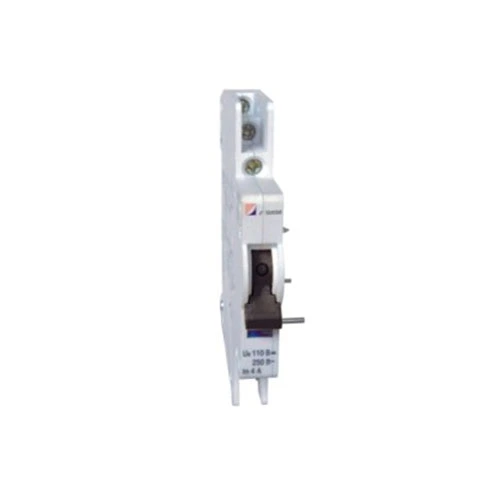

Alarm a pomocný kontakt MCB

CDADA je výrobce a dodavatel s více než 40letými zkušenostmi, viděli jsme příliš mnoho projektů, kde operátorům panelů chyběl vypnutý jistič – dokud není příliš pozdě. Proto jsme navrhli CDADA MCB Alarm and Auxiliary Contact (DAB7-FL): chytré, prostorově úsporné řešení, které vám dává dva kritické signály v jednom modulu – polohu vypínače (ON/OFF) a důvod vypnutí (přetížení/zkrat).

Naše rada: Pokud váš řídicí systém potřebuje rozlišovat mezi ručním vypnutím a chybovým vypnutím, musíte specifikovat toto příslušenství. Standardní pomocné kontakty samy o sobě nedokážou rozeznat rozdíl – ale naše ano.

Dvoufunkční design: Jeden modul, dva signály

Alarm & Auxiliary Contact CDADA MCB obsahuje dva nezávislé přenosové kontakty s chytrým mechanickým voličem:

★ Žlutý indikátor na “A”: Oba kontakty fungují jako pomocné kontakty → signalizují stav MCB ON/OFF

★ Žlutý indikátor na „AL“:

★ Levý kontakt = pomocný (stav ON/OFF)

★ Pravý kontakt = Alarm (aktivuje se pouze při vypnutí MCB v důsledku poruchy)

★ To znamená, že můžete drát:

★ Zelené světlo, které ukazuje „zapnuto“

★ Červené světlo nebo vstup PLC pro spuštění „poplachu poruchy“

★ Vše z jediného přídavného modulu na vašem MCB DAB7-63.

Technické specifikace

Důležité: Toto příslušenství nelze používat samostatně – musí být namontováno přímo na MCB DAB7-63.

Průvodce instalací (od našich techniků v terénu)

★ Pro bezpečný a spolehlivý provoz dodržujte tyto kroky:

★ Před instalací vypněte obvod.

★ Nasuňte modul DAB7-FL na levou stranu MCB DAB7-63, dokud nezaklapne.

★ Zajistěte přiloženou oboustrannou páskou (pro odolnost proti vibracím).

★ Připojte vodiče ke 4 svorkám (2 na skupinu kontaktů):

★ Použijte levý pár pro pomocné (stav)

★ Použijte správný pár pro alarm (detekce zakopnutí)

★ Pokud potřebujete funkci alarmu poruchy, nastavte žlutý volič na „AL“.

★ Test: Manuální vypnutí jističe – během poruchy by měl změnit stav pouze kontakt alarmu.

★ Pro Tip: Jasně označte své vodiče! Mnoho techniků si při uvádění do provozu zaměňuje pomocné a alarmové signály.

Kdy byste měli použít toto místo standardního pomocného kontaktu?

Typické aplikace:

★ Monitorování PDU datového centra

★ Solární slučovací boxy

★ Průmyslové ovládací panely

★ Systémy řízení budov (BMS)

★ Bezpečnostní obvody výtahu nebo HVAC

Často kladené otázky

Q1: Mohu to použít na MCB bez CDADA?

A1: No. The DAB7-FL is mechanically and dimensionally designed only for CDADA DAB7-63 breakers. It will not fit Schneider, ABB, or Siemens MCBs.

Q2: Jak vlastně funguje alarmový kontakt?

A2: Inside the MCB, a trip latch mechanism moves differently during a thermal/magnetic fault trip vs. a manual switch-off. The DAB7-FL detects this mechanical difference and activates the alarm contact only during real faults.

Q3: Potřebuji oba kontakty zapojené?

A3: Ne nutně. Můžete použít pouze pomocnou jednotku, pouze alarm nebo obojí – v závislosti na vaší logice ovládání. Modul vám poskytuje flexibilitu.

Q4: Je vhodný pro stejnosměrné solární aplikace?

A4: Ano! Díky jmenovité hodnotě DC-12 110V/0,5A je ideální pro monitorování solárních řetězců, kde potřebujete na dálku detekovat poruchy FV pole.

Otázka 5: Proč zvolit CDADA před generickými značkami?

A5: Protože nabízíme:

● Skutečná diskriminace chyb (nejen snímání polohy)

● Bezproblémová integrace s MCB DAB7 – žádné adaptérové ​​desky

● Mechanická spojka otestovaná ve výrobě – žádná vůle nebo chybějící signály

● Jasný vizuální indikátor (žlutý praporek) pro ověření v terénu

● Globální certifikace (CE, CB, RoHS) pro bezproblémové projekty

Závěrečná poznámka od CDADA R&D

V moderních elektrických systémech nestačí „zapnout/vypnout“ – potřebujete inteligenci. Náš alarm a pomocný kontakt MCB změní jednoduchý jistič na diagnostický uzel, který vám pomůže vytvořit chytřejší a bezpečnější panely. A protože je vyroben stejným týmem, který navrhuje MCB, získáte dokonalou synergii – žádné dohady.“ — CDADA Product Development Team

Jste připraveni objednat? Nabízíme:

● Množstevní slevy pro výrobce panelů

● Předmontované jednotky MCB + DAB7-FL (úspora práce)

● Bezplatné schémata zapojení a příklady logiky PLC
