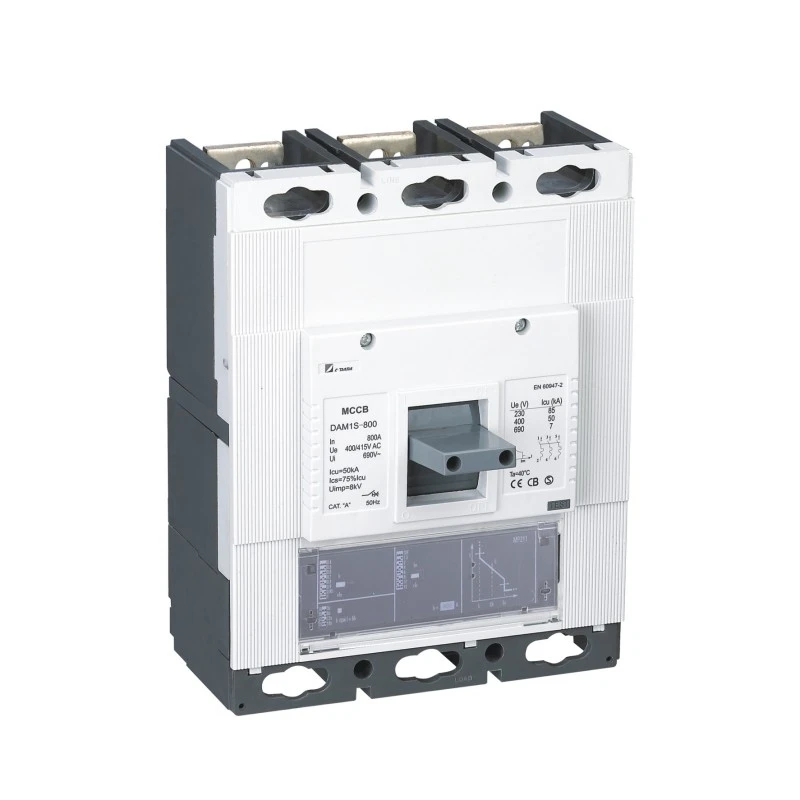

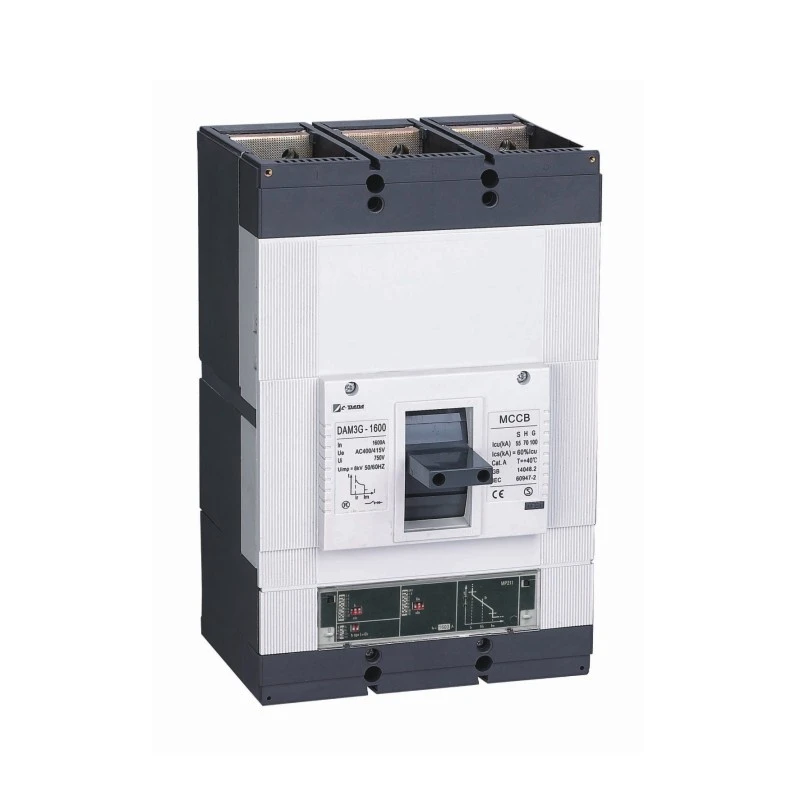

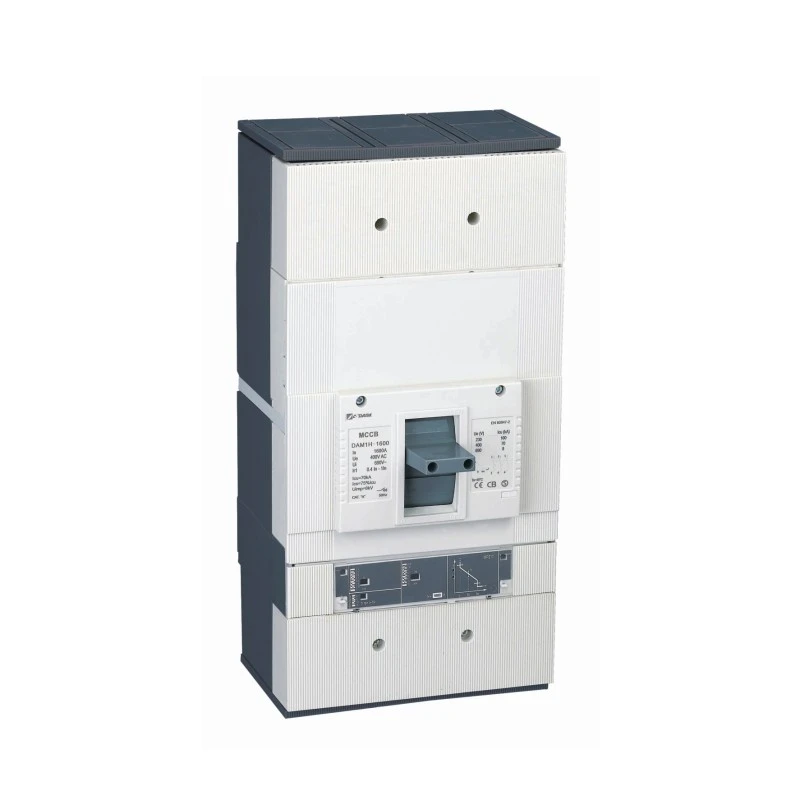

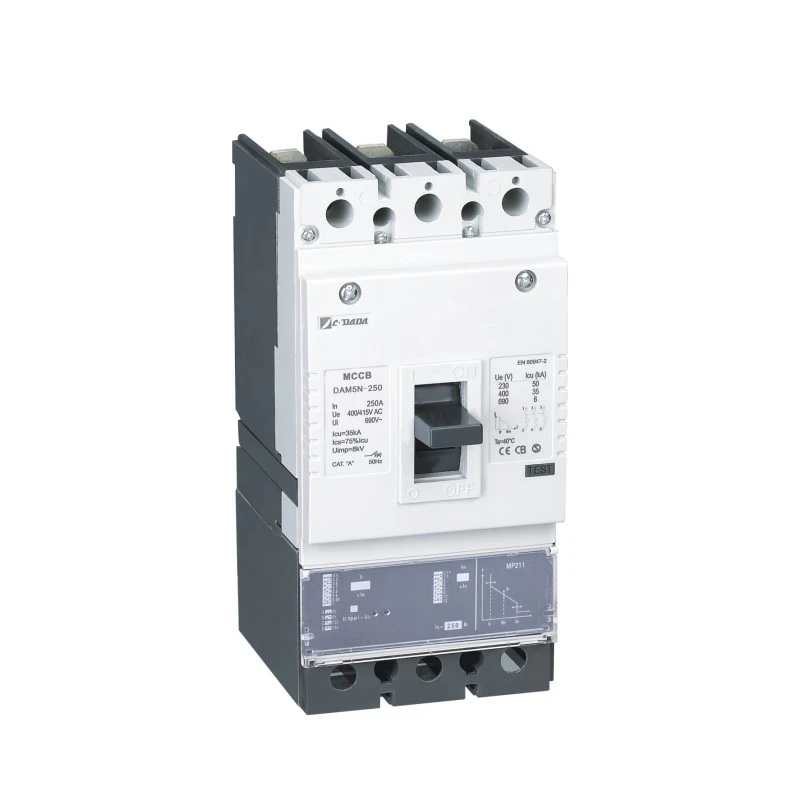

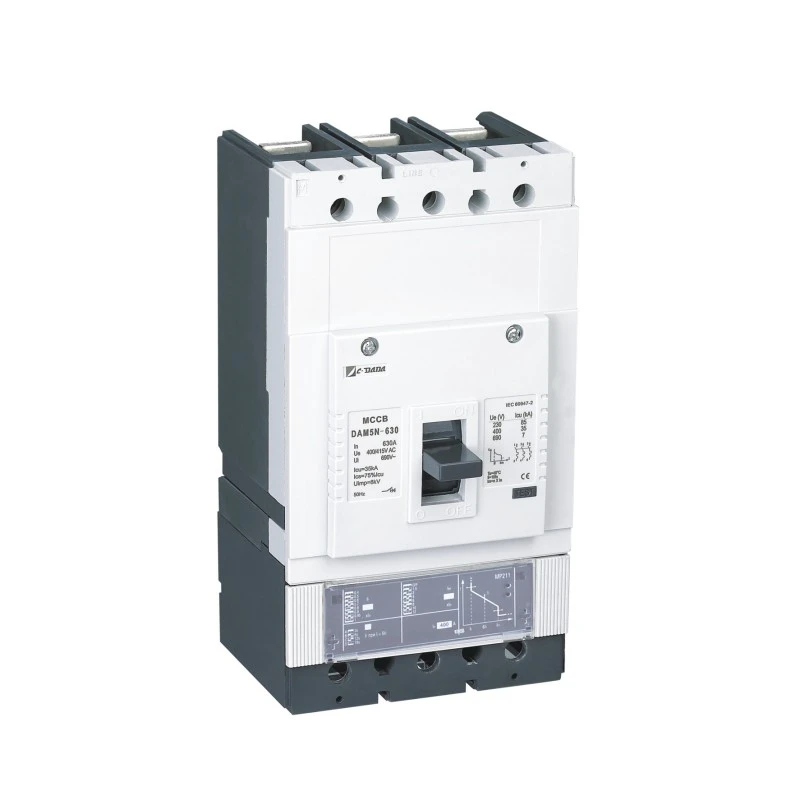

Elektronický jistič lisovaného pouzdra

Pro moderní energetické systémy vyžadující přesnost, inteligenci a spolehlivost je elektronický jistič s lisovaným pouzdrem od Shanghai DADA Electric CO., LTD. nastavuje nový standard v nízkonapěťové ochraně. Na rozdíl od tradičních tepelně-magnetických jističů používá tento inteligentní MCCB mikroprocesorovou elektronickou spouštěcí jednotku, která poskytuje vysoce přesnou, programovatelnou nadproudovou ochranu – imunní vůči kolísání okolní teploty.

S nastavitelným nastavením od 40 % do 100 % In (tepelné) a 1,5× až 12× In (magnetické) nabízí bezkonkurenční flexibilitu pro komplexní koordinaci v datových centrech, průmyslových závodech, nemocnicích a systémech obnovitelné energie. Dimenzovaný od 100A do 1600A při 400V/415V, kombinuje kompaktní design s pokročilými funkcemi – a zahrnuje bezpečné přímé vypnutí při extrémních poruchách, i když selže elektronika.

Klíčové specifikace

Model: Řada CDADA DAM2 / DE (elektronický jistič)

Typ: Elektronický jistič

Póly: 3P / 4P

Jmenovité napětí (Ue): 400V / 415V AC

Jmenovitý proud (In): 100A – 1600A

Vypínací jednotka: Elektronická spouště na bázi mikroprocesoru

Tepelná úprava (Ir): 40 % – 100 % In

Magnetické nastavení (Im): 1,5× – 12× In

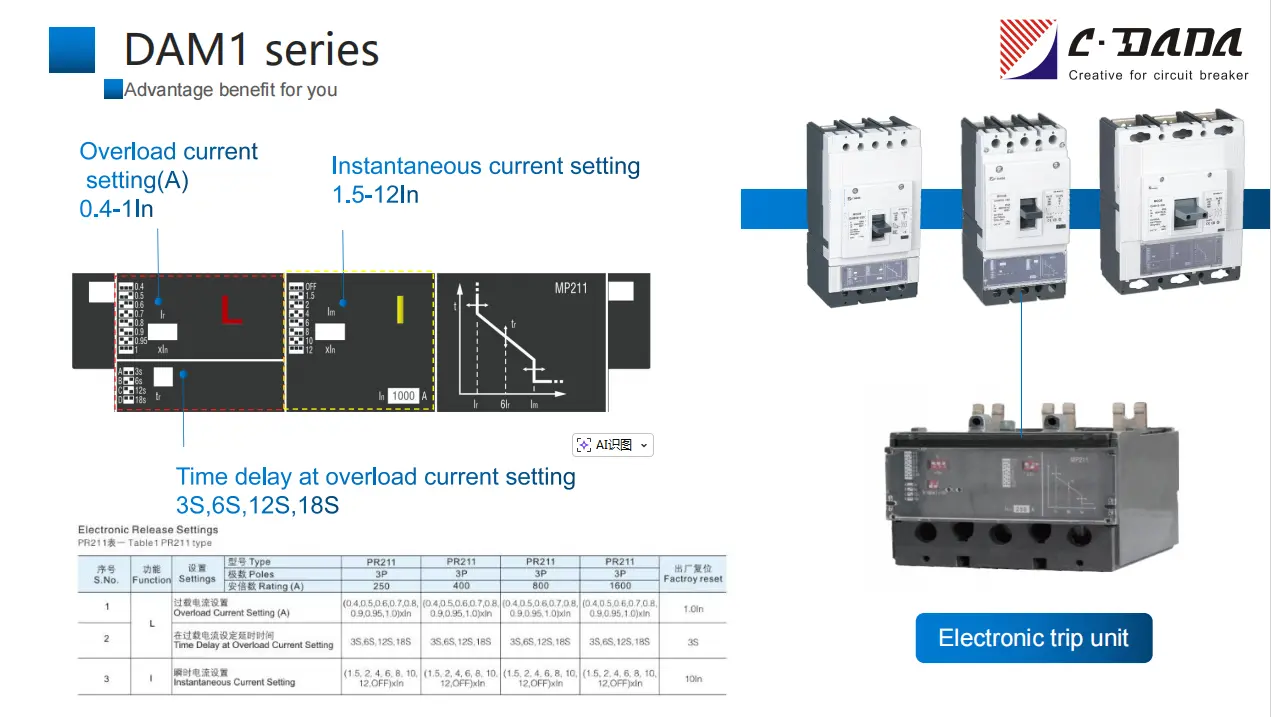

Výhody

★ Široký rozsah: 100A až 1600A (AC)

★ Kompaktní rozměry

★ Nastavitelné tepelné nastavení (40-100%) In.

★ Nastavitelné magnetické nastavení (1,5-12krát)In.

★ Zapnutí tlačítka pro vypnutí.

★ Samostatné hlavní a obloukové kontakty

★ Široká škála příslušenství.

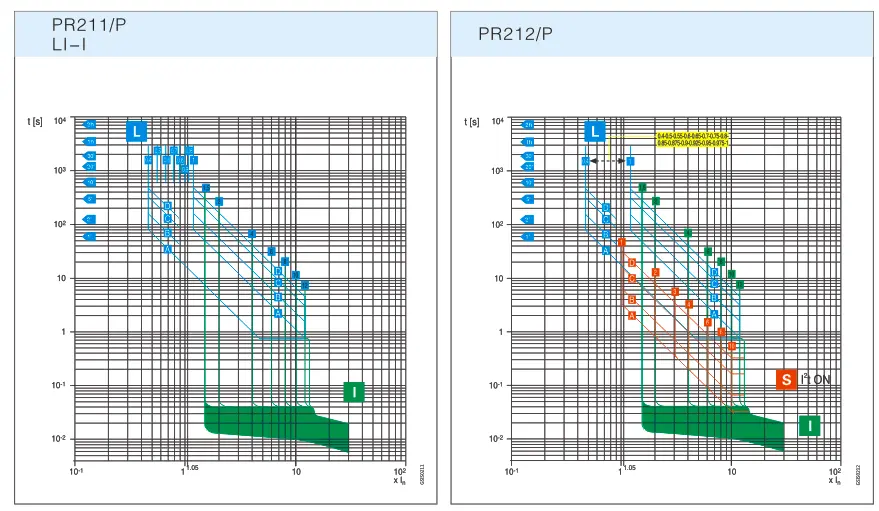

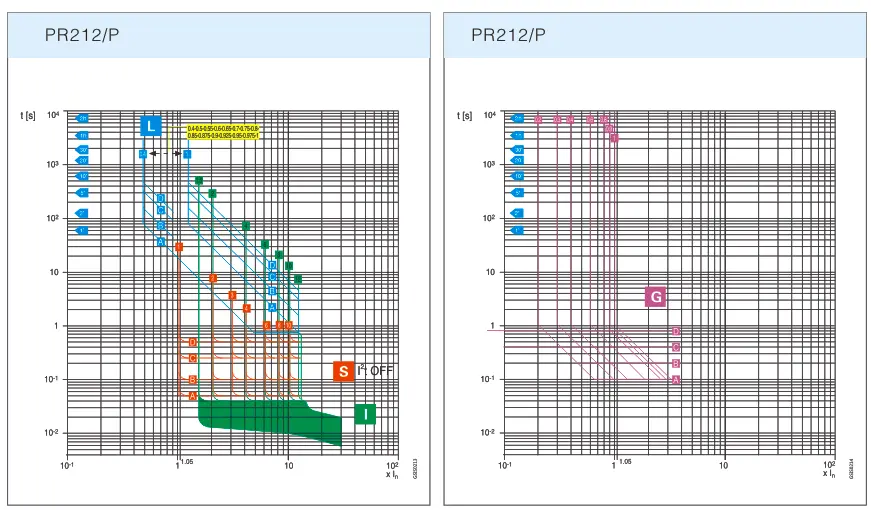

Charakteristická křivka elektronické spouště

Elektrické parametry

Tabulka 1 Typ PR211

S.No.

Funkce

Nastavení

Typ

PR211

PR211

PR211

PR211

Obnovení továrního nastavení

Poláci

3P

3P

3P

3P

Hodnocení (A)

250

400

800

1600

1

L

Nastavení proudu při přetížení (A)

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

1,0 palce

2

Časové zpoždění při nastavení proudu přetížení

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S

3

I

Nastavení okamžitého proudu

(1,5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF) xIn

10In

Tabulka 2 Typ PR212

S.No.

Funkce

Nastavení

Typ

PR212

PR212

PR212

PR212

Obnovení továrního nastavení

Poláci

3P

3P

3P

3P

Hodnocení (A)

250

400/630

800

1600

1

L

Nastavení proudu při přetížení (A)

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

1,0 palce

2

Časové zpoždění při nastavení proudu přetížení

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S

3

S

Nastavení zkratového proudu (A)

(1, 2, 3, 4, 6, 8, 10, VYP)xIn

(1, 2, 3, 4, 6, 8, 10, VYP)xIn

(1, 2, 3, 4, 6, 8, 10, VYP)xIn

(1, 2, 3, 4, 6, 8, 10, VYP)xIn

6In

4

Časové zpoždění při nastavení zkratového proudu

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,1 s

5

I

Nastavení okamžitého proudu

(1,5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF) xIn

10In

6

G

Nastavení proudu zemního spojení (A)

(0,2, 0,3, 0,4, 0,6, 0,8, 0,9, 1,0, OFF) xIn

(0,2, 0,3, 0,4, 0,6, 0,8, 0,9, 1,0, OFF) xIn

(0,2, 0,3, 0,4, 0,6, 0,8, 0,9, 1,0, OFF) xIn

(0,2, 0,3, 0,4, 0,6, 0,8, 0,9, 1,0, OFF) xIn

1,0 palce

7

Časové zpoždění při nastavení zemního spojení

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,4 S

8

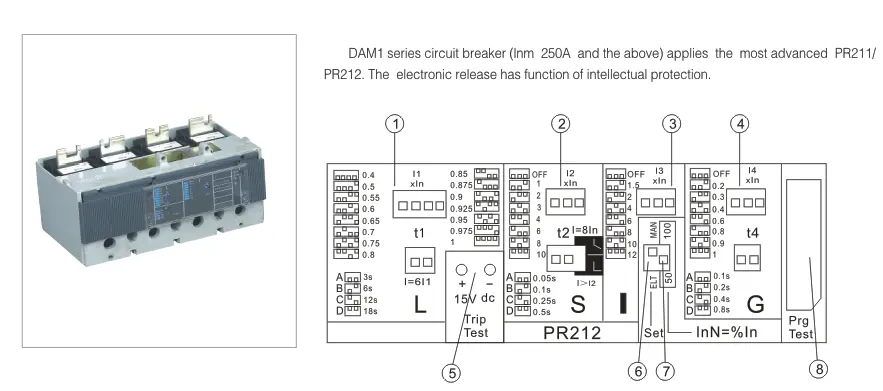

Výběr sady elektrických nebo elektronických parametrů

Funkce SET (spínač ELT/MAN)

9

Slouží k nastavení parametrů dip přepínače nulové linie

InN=%In,přepínač 50/100

10

Zásuvka pro připojení měřicího zařízení

Panelová zásuvka

Proč zvolit CDADA Electronic MCCB?

★ Skutečná inteligence, nejen automatizace
Mikroprocesor nepřetržitě analyzuje průběhy proudu, což umožňuje přesnou ochranu v inverzním čase, s určitým časem a okamžitou ochranu – bez kolísání vlivem tepla nebo stárnutí.

★ Bezpečný design
I když dojde k poruše elektronického obvodu, přímá elektromagnetická západka zajišťuje vypnutí jističe při závažných zkratech – splňující požadavky IEC 60947-2 na bezpečnostní redundanci.

★ Vynikající koordinace
Mimořádně široké rozsahy nastavení (40–100 % Ir, 1,5–12× Im) umožňují dokonalou koordinaci s upstream/downstream zařízeními – minimalizují výpadky zón.

★ Infrastruktura odolná vůči budoucnosti
Kompatibilní s volitelnými komunikačními moduly (Modbus RTU, Profibus) pro integraci do systémů řízení budov (BMS) nebo inteligentních sítí.

★ Globální kvalita, konkurenceschopná cena
Vyrobeno podle ISO 9001 v Šanghaji s mezinárodními certifikacemi – nabízí výkon na evropské úrovni při asijské nákladové efektivitě.

★ Máme vyhrazený tým 15 inženýrů zaměřených na vývoj, zlepšování a přizpůsobení produktů.

Ideální aplikace

Datová centra: Předcházejte kaskádovým poruchám přesným selektivním vypínáním

Nemocnice: Zajistěte nepřetržité napájení systémů podpory života

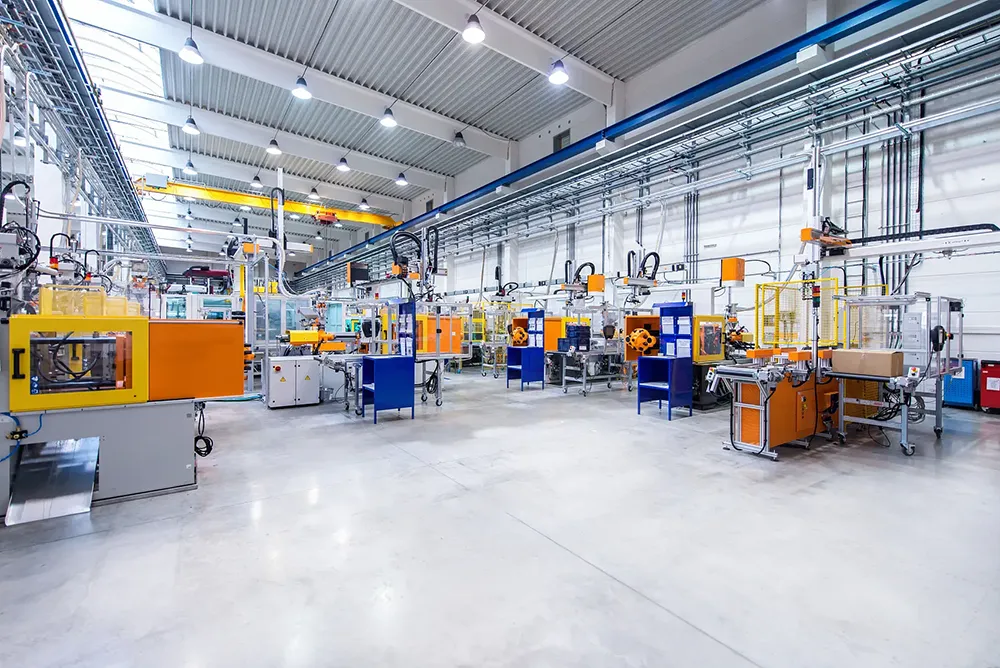

Průmyslová automatizace: Koordinujte s VFD, softstartéry a robotikou

Solární/Větrné farmy: Přizpůsobte se profilům proměnných generací

Inteligentní komerční budovy: Umožňuje monitorování energie bez dalších měřičů

Často kladené otázky (FAQ)

Q1: Čím se liší elektronický MCCB od tepelně-magnetického?

A1: Elektronické jističe využívají mikroprocesor k analýze proudu a spouštění s vysokou přesností. Nejsou ovlivněny okolní teplotou, nabízejí širší rozsahy nastavení a mohou poskytovat záznam dat o zatížení – na rozdíl od termomagnetických typů na bázi bimetalu/solenoidu.

Q2: Je elektronický MCCB 1600A k dispozici ve 4pólové konfiguraci?

Odpověď 2: Ano – všechny elektronické MCCB CDADA od 250A do 1600A jsou k dispozici ve verzi 3P i 4P.

Q3: Co se stane, když elektronická spouštěcí jednotka selže během zkratu?

A3: Jistič obsahuje mechanickou zálohu: při extrémních poruchových proudech (>12×In) spustí magnetická západka přímé otevření, což zajišťuje bezpečnost i v případě, že je elektronika offline.

Q4: Mohu sledovat aktuální hodnoty v reálném čase?

A4: Ano – elektronická spouštěcí jednotka zobrazuje okamžitý, maximální, minimální a průměrný proud v průběhu volitelných časových oken (např. 24h), což je užitečné pro řízení energie.

Otázka 5: Proč zvolit CDADA před jinými inteligentními značkami MCCB?

A5: CDADA nabízí:

● Skutečná nastavitelnost ve dvou rozsahech (mnoho konkurentů omezuje Im na ≤10×)

● Bezpečné mechanické zálohování (ne všechny „elektronické“ MCCB to mají)

● Kompaktní velikost – hodí se na starší panely bez úprav

● Silné globální certifikační portfolio (ASTA, KEMA, CE)

● Ceny příznivé pro OEM s technickou podporou v angličtině
