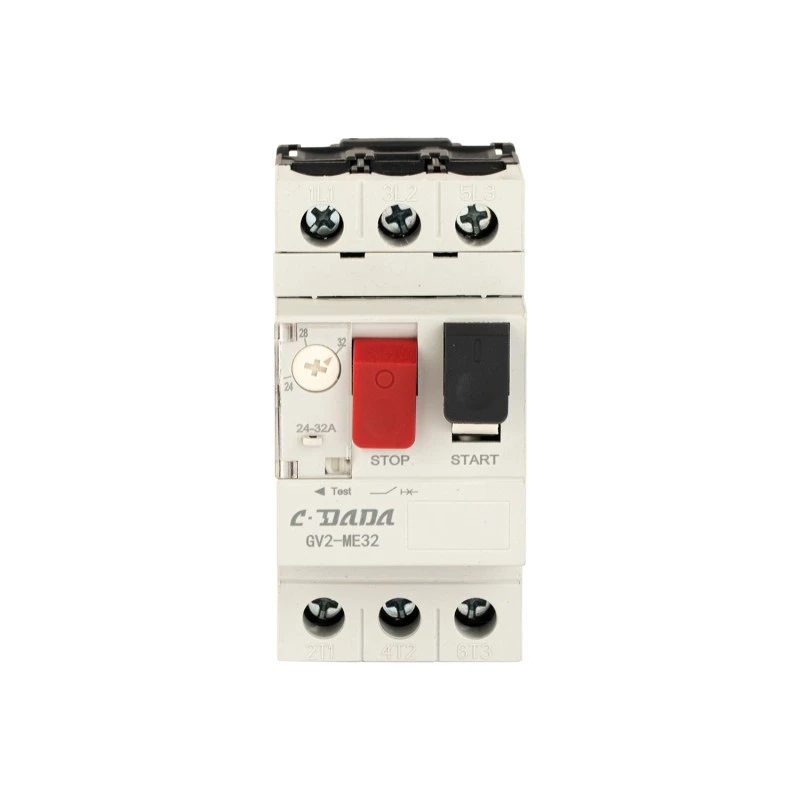

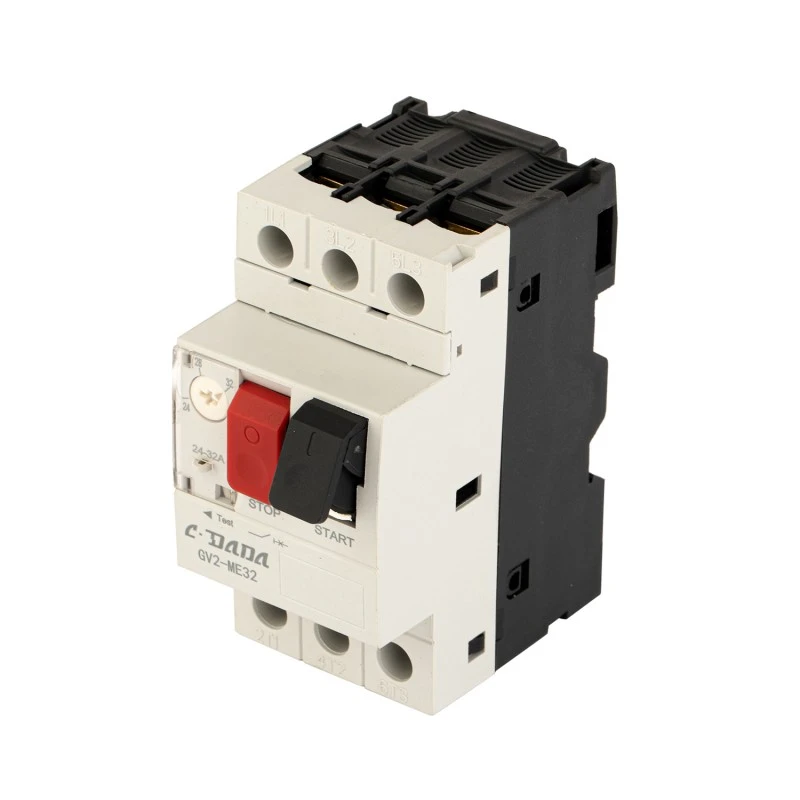

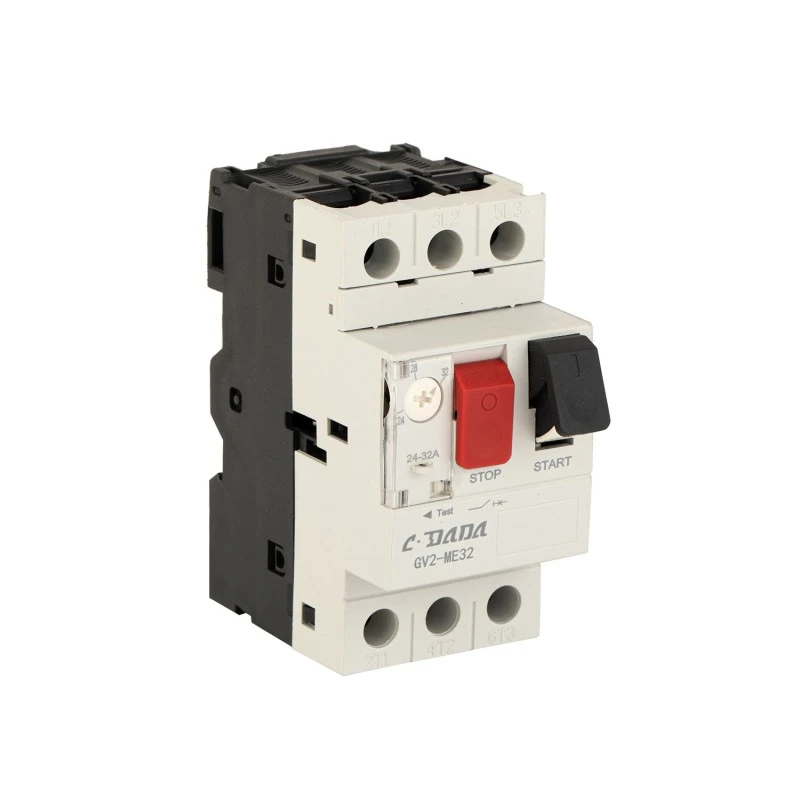

Ochranný jistič motoru GV2 2P

Zjednodušte ochranu motoru pomocí CDADA GV2 2P Motor Protection Circuit Breaker (MPCB), vysoce přesného, ​​kompaktního řešení navrženého společností Shanghai DADA Electric CO., LTD. využívající technologickou platformu nové generace a plně automatizovanou výrobu. GV2 2P, navržený pro jednofázové nebo dvoufázové motorové obvody, integruje přetížení, zkrat, ztrátu fáze (pro 3fázové aplikace při použití v sadách) a izolační funkce v jednom zařízení namontovaném na DIN lištu.

S nastavitelným rozsahem nastavení 0,1A až 32A, tepelnou kompenzací pro kolísání okolní teploty a jmenovitým izolačním napětím 690V zajišťuje spolehlivou ochranu pro malé motory v čerpadlech, ventilátorech, kompresorech, dopravnících a systémech HVAC. CDADA GV2 MPCB, certifikovaná podle standardů CE, obsahuje 110 000 mechanických a elektrických operací a je vybavena volitelným příslušenstvím, jako jsou pomocné kontakty, vypínací spoušť a podpěťová spoušť, poskytuje výkon na průmyslové úrovni v prostorově úsporném 2pólovém formátu.

Klíčové specifikace

Modelová řada: GV2 2P MPCB

Značka: CDADA | Výrobce: Shanghai DADA Electric CO.,LTD

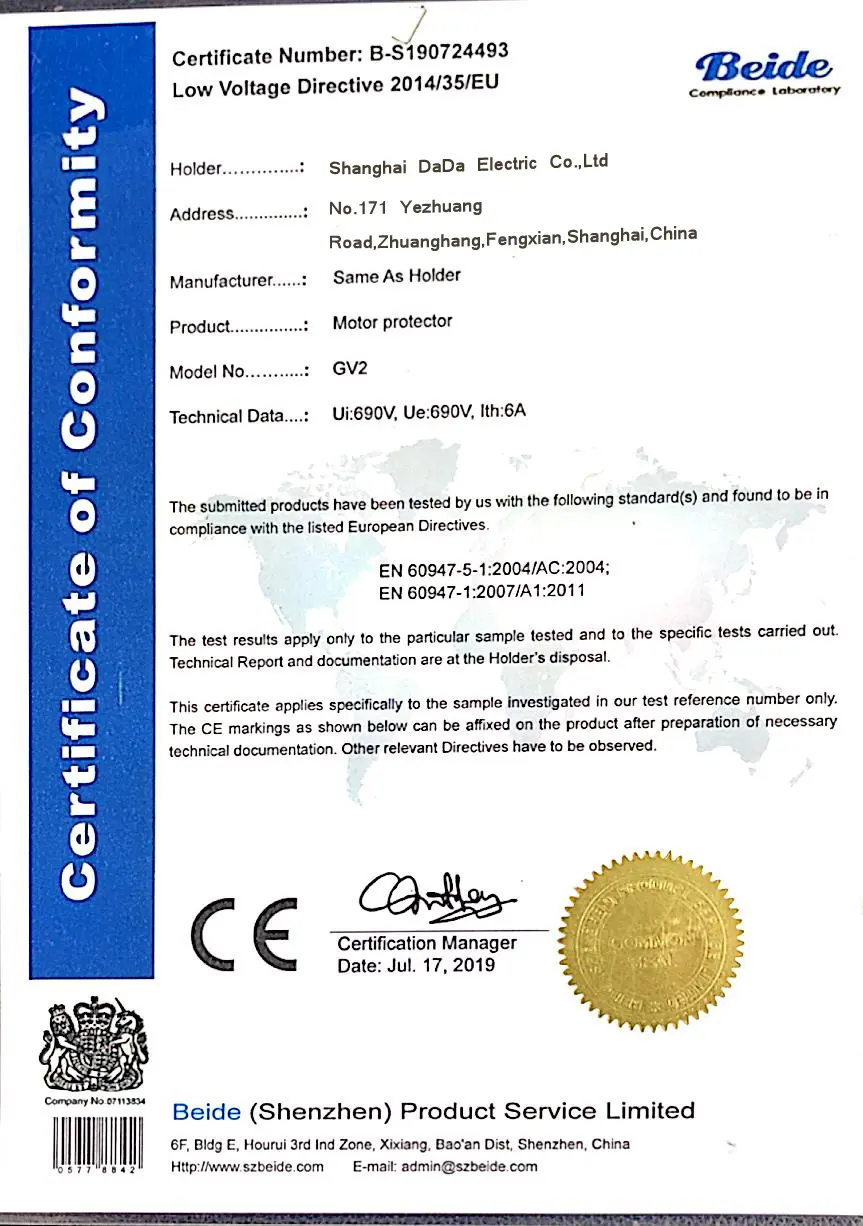

Certifikace: CE

Póly: 2P (ideální pro jednofázové motory nebo jako součást 3fázové ochranné sady)

Rozsah nastavení proudu: 0,1A – 32A (nastavitelný pomocí kolečka)

Frame Rating: 32A

Jmenovité provozní napětí: 690V AC

Jmenovité izolační napětí (Ui): 690V

Impulsní výdržné napětí (Uimp): 6000V

Provozní frekvence: 50/60Hz

Vypínací třída: 10A (standard pro univerzální motory)

Ochranné funkce:

★ Ochrana proti tepelnému přetížení

★ Ochrana proti zkratu

★ Ochrana před ztrátou fáze* (*při použití ve 3pólové konfiguraci nebo koordinované sadě)

★  Funkce izolace (viditelné přerušení)

★ Vestavěná teplotní kompenzace

Mechanická životnost: 110 000 operací

Elektrická životnost (AC-3, 400V): 110 000 operací

Utahovací moment: 1,7 N·m

Typ provozu: Tlačítko ON/OFF s jasným indikátorem vypnutí

Montáž: 35mm DIN lišta

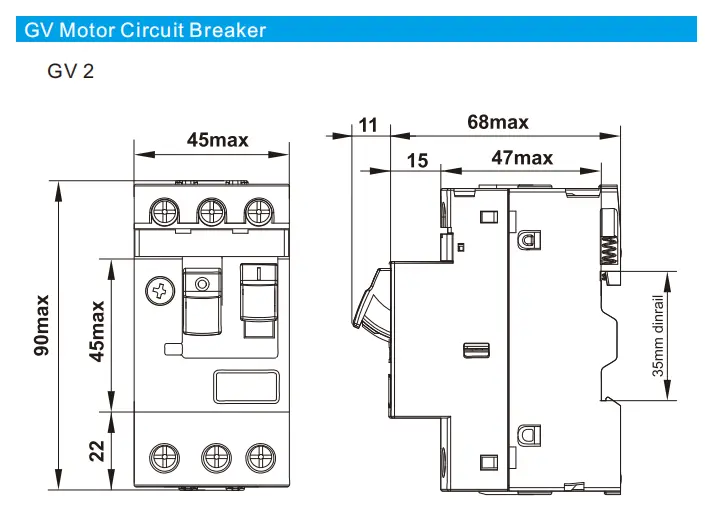

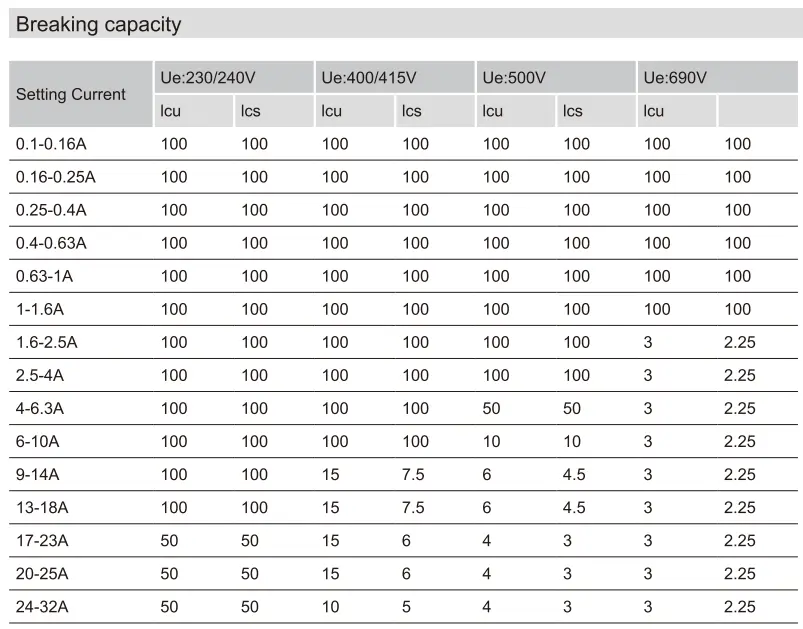

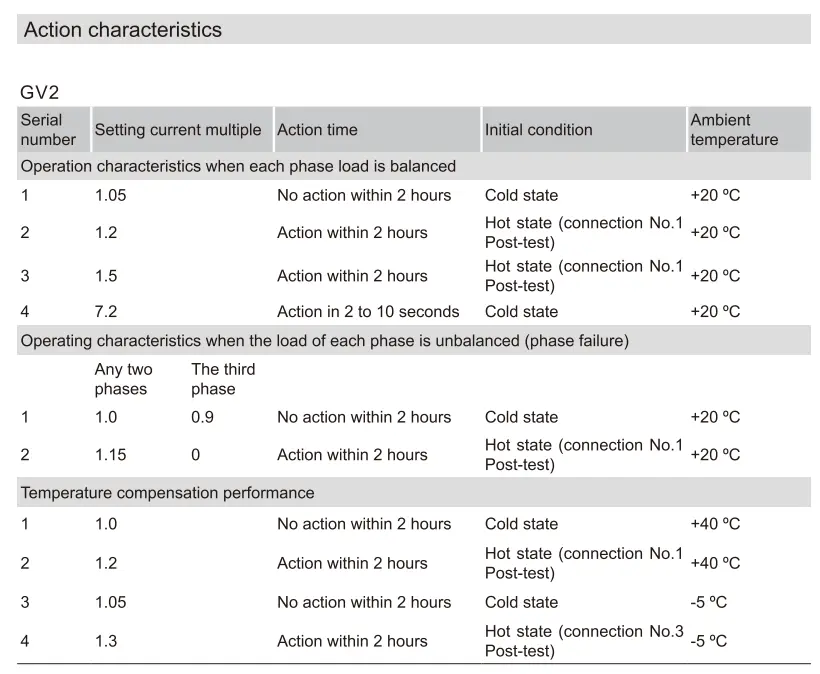

Technický list

Proč si vybrat ochranný jistič motoru CDADA GV2 2P?

★ Ochrana motoru All-in-One

Kombinuje jistič + tepelné relé proti přetížení + izolátor – eliminuje potřebu samostatných komponent.

★ Přesnost a stabilita

Mechanismus s kompenzací teploty zajišťuje konzistentní vypínání bez ohledu na změny okolního prostředí (např. horké dílny nebo studené sklepy).

★ Vysoká životnost

110 000 mechanických/elektrických cyklů – překonání mnoha konkurentů v dlouhodobé spolehlivosti.

★ Prostorově úsporný 2P design

Ideální pro kompaktní ovládací panely, OEM stroje a projekty modernizace, kde je omezená plocha panelů.

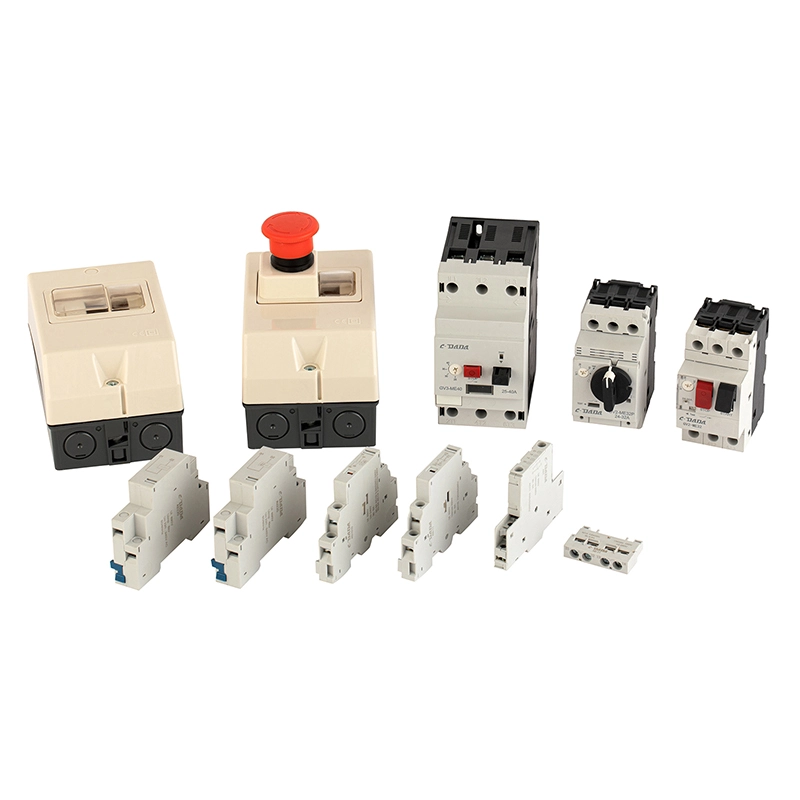

★ Kompletní ekosystém příslušenství

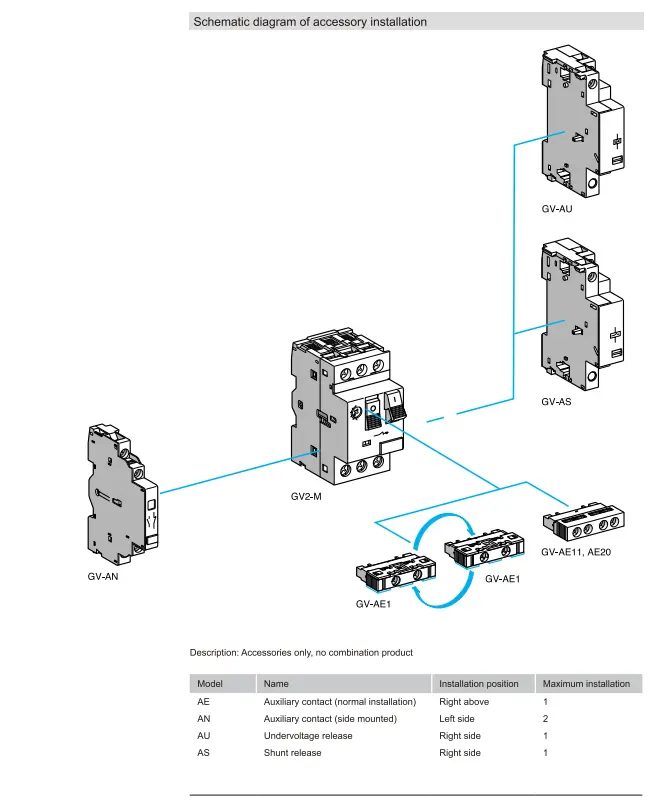

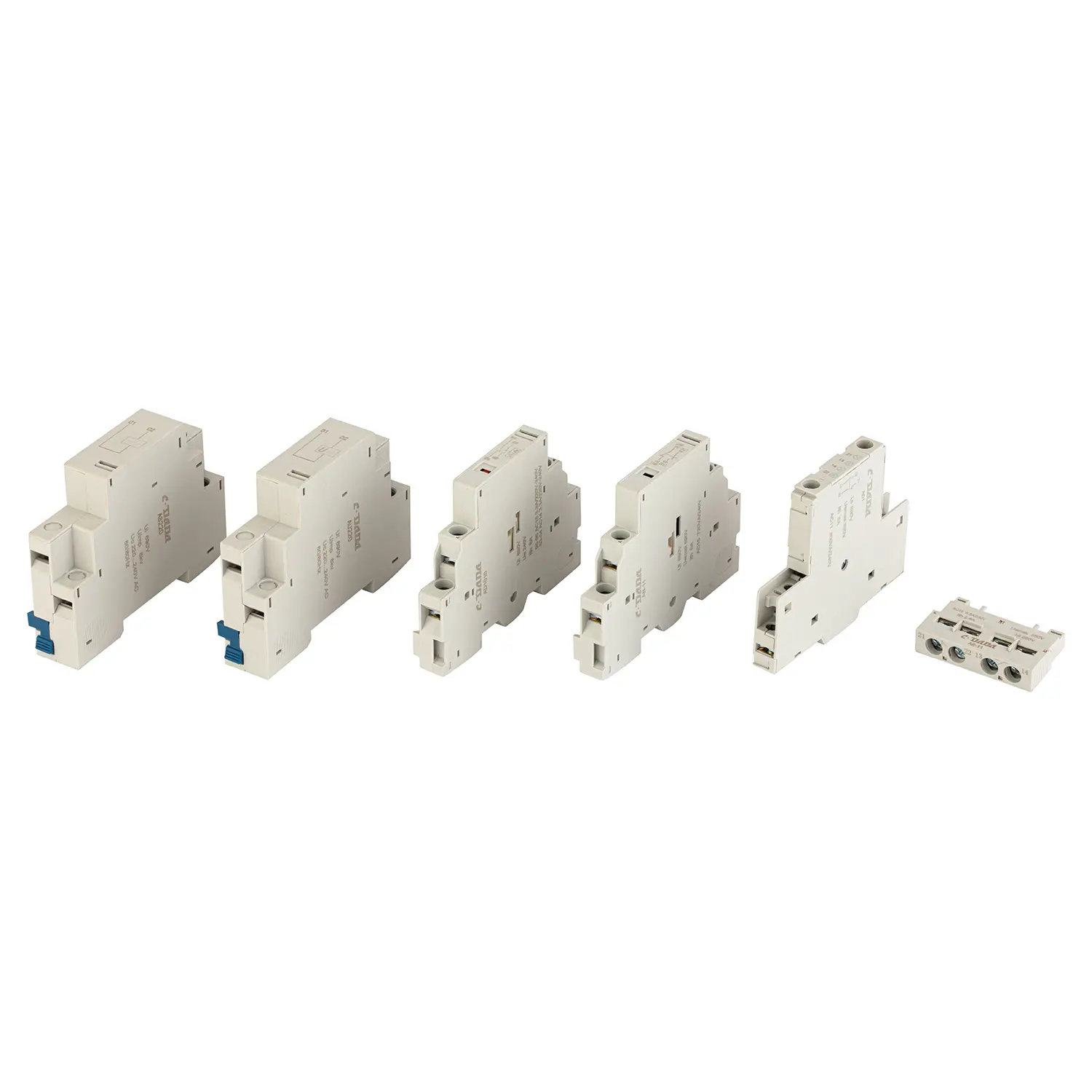

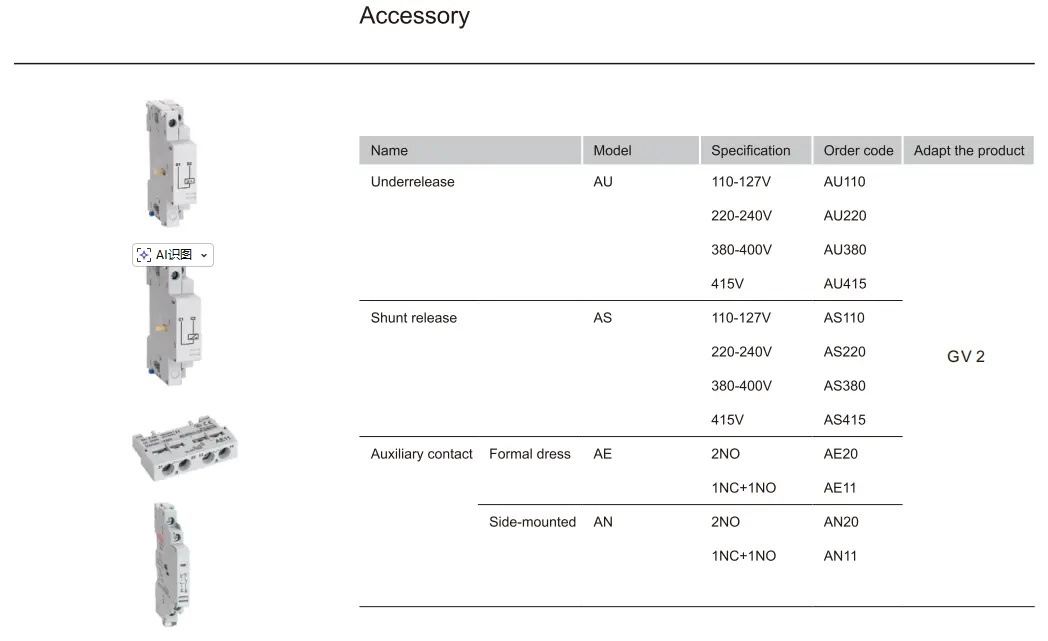

Podporuje AE (přední pomocná), AN (boční pomocná), AU (podpěťová spoušť), AS (vypínací spoušť) – umožňující vzdálenou signalizaci, automatické vypnutí nebo integraci PLC.

★  Globální soulad

Certifikace CE s hodnocením 690 V – vhodné pro evropské, asijské, africké a latinskoamerické trhy.

★ Konzistence je zajištěna prostřednictvím automatizovaného výrobního zařízení, standardizovaných provozních postupů, přísné vstupní kontroly materiálu, testování v průběhu procesu a závěrečného 100% funkčního testování kritických parametrů.

Typické aplikace

Jednofázové motory: Čerpadla, otvírače garážových vrat, malé kompresory

OEM stroje: Balicí stroje, zařízení na zpracování potravin

Systémy HVAC: Fan coil jednotky, malé chladiče

Automatizace budov: Příslušenství výtahů, ovládání ventilace

Retrofit Projekty: Výměna pojistek + tepelných relé s integrovaným MPCB

Často kladené otázky

Q1: Jaký je rozdíl mezi MPCB a standardním jističem?

A1: Motor Protection Circuit Breaker (MPCB) jako GV2 poskytuje:

● Nastavitelná tepelná ochrana proti přetížení (přizpůsobená motoru FLC)

● Magnetická ochrana proti zkratu

● Detekce ztráty fáze (ve 3P verzích)

● Funkce izolace

→ Standardní jističe nabízejí pouze ochranu proti zkratu a pevnou ochranu proti přetížení – nejsou optimalizovány pro motor.

Q2: Může 2P GV2 chránit 3-fázový motor?

A2: Ne sám. Pro 3-fázové motory potřebujete tři jednotky GV2 (jedna na fázi) koordinované společně, nebo použijte 3P MPCB. 2P GV2 je však perfektní pro jednofázové motory nebo řídicí obvody.

Q3: Co znamená „Trip Class 10A“?

A3: Definuje, jak rychle se jistič vypne při přetížení. Třída 10A znamená, že se vypne během 10 sekund při 7,2× nastaveném proudu – ideální pro standardní motory s kotvou nakrátko bez vysokého rozběhového momentu.

Q4: Opravdu kompenzuje teplotu?

A4: Ano! Bimetalový pásek je tepelně kompenzován, takže vypínání zůstává přesné, ať už je instalováno ve skladu při teplotě 0 °C nebo ve skříni při teplotě 50 °C.

Q5: Proč zvolit CDADA GV2 před jinými značkami?

A5: CDADA nabízí:

● Skutečná certifikace CE se zkušebními zprávami

● Automatizovaná výroba → stálá kvalita a nízká chybovost

● Plná kompatibilita příslušenství (AE/AN/AU/AS)

● Konkurenční ceny pro OEM a distributory

● Rychlá technická podpora a dokumentace v angličtině
