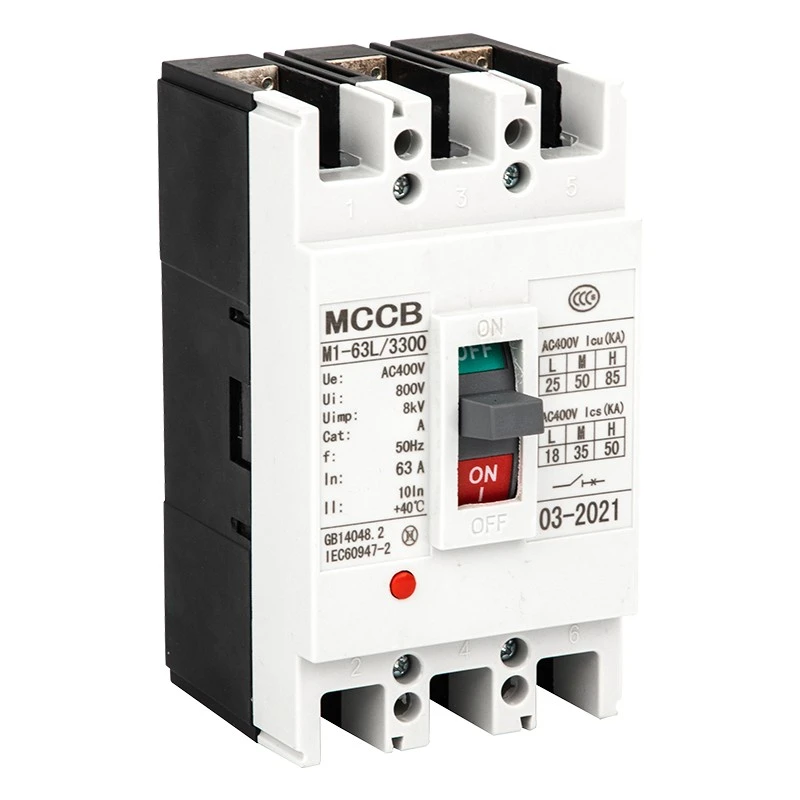

Jaký je princip činnosti jističe?

Princip práce ajističse točí kolem základní logiky monitorování, posuzování a provádění. Prostřednictvím svého vestavěného vypínacího mechanismu a systému zhášení oblouku dosahuje normální kontroly připojení a odpojení obvodu a rychlého přerušení vadných obvodů. Konkrétně jej lze rozdělit na normální provozní režim a režim ochrany proti poruchám. Systém zhášení oblouku je rozhodujícím pomocným mechanismem zajišťujícím spolehlivé vypnutí.

Když obvod zaznamená poruchy, jako je přetížení, zkrat nebo podpětí, vestavěná spouštěcí jednotka spustí blokovací mechanismus, aby se odemkl, čímž se dosáhne automatického vypnutí. Různé poruchy odpovídají různým principům vypínání:

Ochrana proti přetížení (princip tepelného vypnutí)

Složka jádra: Bimetalový pás (vyrobený ze dvou kovových plechů s výrazně odlišnými koeficienty tepelné roztažnosti slisovanými k sobě).

Pracovní logika: Když je obvod přetížen, proud nepřetržitě překračuje jmenovitou hodnotu, což způsobuje ohýbání a deformaci bimetalového pásku vlivem tepla. Když deformace dosáhne prahové hodnoty, zatlačí blokovací mechanismus, aby se odemkl, a pohyblivý kontakt přeruší obvod působením pružiny.

Vlastnosti: Zpožděná akce; krátkodobá přetížení (jako je rozběh motoru) nezpůsobí vypnutí, čímž se zabrání falešnému vypnutí.

Ochrana proti zkratu (princip elektromagnetického vypínání)

Součást jádra: Elektromagnetická cívka (navinutá kolem železného jádra).

Provozní logika: Když dojde ke zkratu, proud okamžitě naroste na desetinásobek nebo dokonce stonásobek jmenovité hodnoty. Elektromagnetická cívka generuje silnou elektromagnetickou sílu, přitahuje železné jádro, aby narazilo na uzamykací mechanismus a okamžitě odemklo obvod.

Vlastnosti: Rychlá akce na úrovni milisekund, schopná přerušit obvod v extrémně krátkém čase, zabránit popálení zařízení obloukem nebo způsobit požár.

Ochrana proti podpětí/ztrátě napětí (princip vypínání podpětí)

Core Component: Podpěťová vypínací cívka, zapojená paralelně do obvodu pro monitorování napětí.

Provozní logika: Když napětí klesne pod přibližně 70 % jmenovité hodnoty nebo se úplně ztratí, elektromagnetická síla vypínací cívky zmizí a železné jádro působením pružiny spustí odemykací mechanismus a přeruší obvod.

Funkce: Zabraňuje abnormálnímu provozu a poškození zařízení pod nízkým napětím a zabraňuje bezpečnostnímu riziku způsobenému náhlým spuštěním zařízení po obnovení napájení.

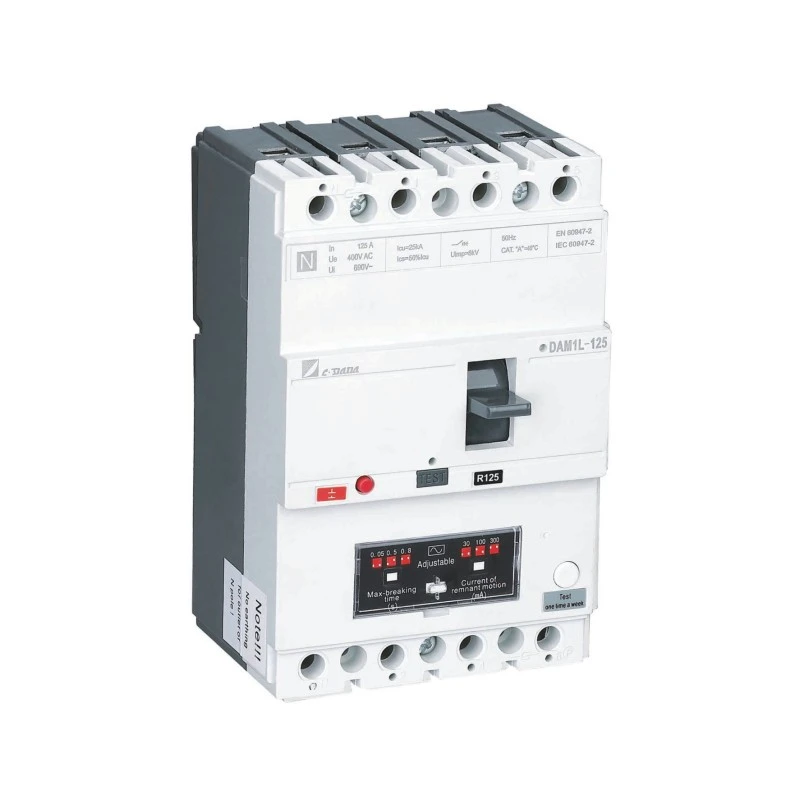

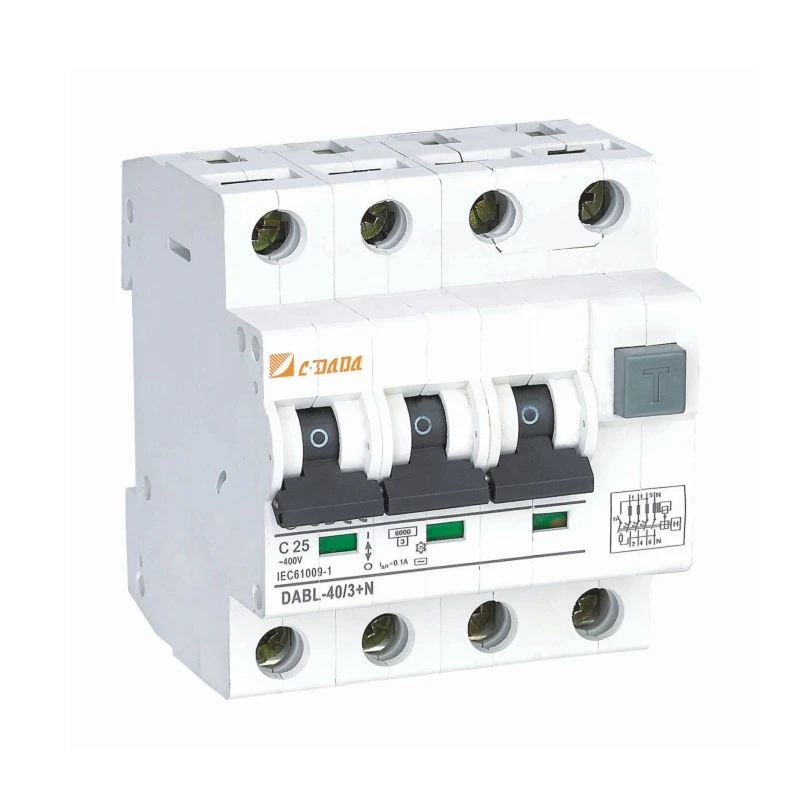

Ochrana proti úniku (princip ochrany proti zbytkovému proudu)

Jádro komponent: Transformátor proudu s nulovou složkou.

Provozní logika: Za normálních okolností jsou proudy ve fázovém a nulovém vedení stejné velikosti a opačného směru. Magnetický tok v jádru transformátoru se vzájemně ruší, což má za následek žádný indukovaný proudový výstup. Když dojde k úniku (například k úrazu elektrickým proudem), část proudu se ztratí zemí, což způsobí nerovnováhu dvoufázových proudů. Transformátor generuje indukovaný signál, který spouští vypínací jednotku.

Vlastnosti: Nízký provozní práh (běžně 30 mA), upřednostňující osobní bezpečnost.
