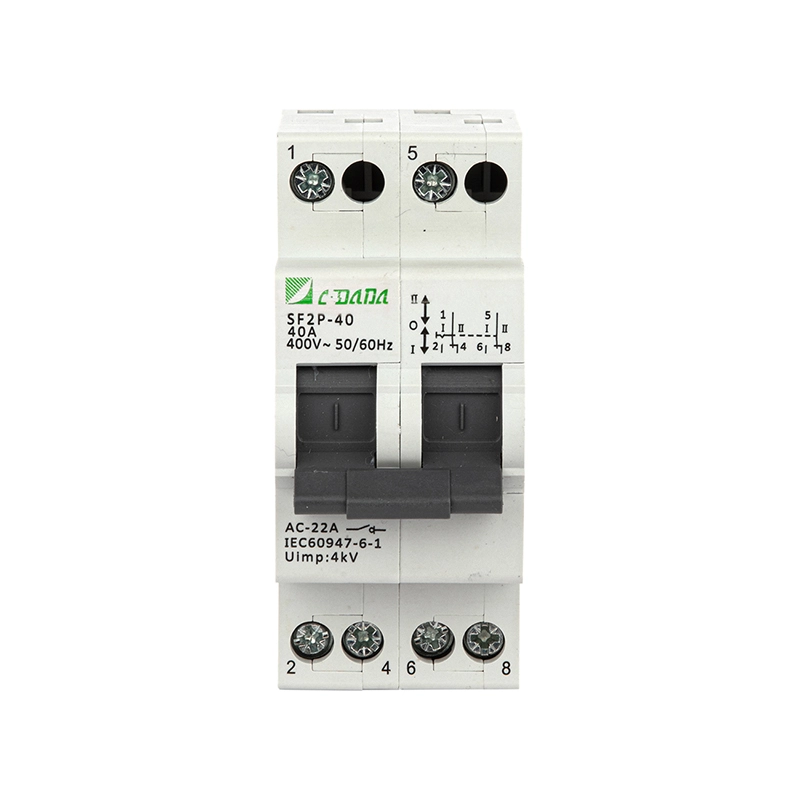

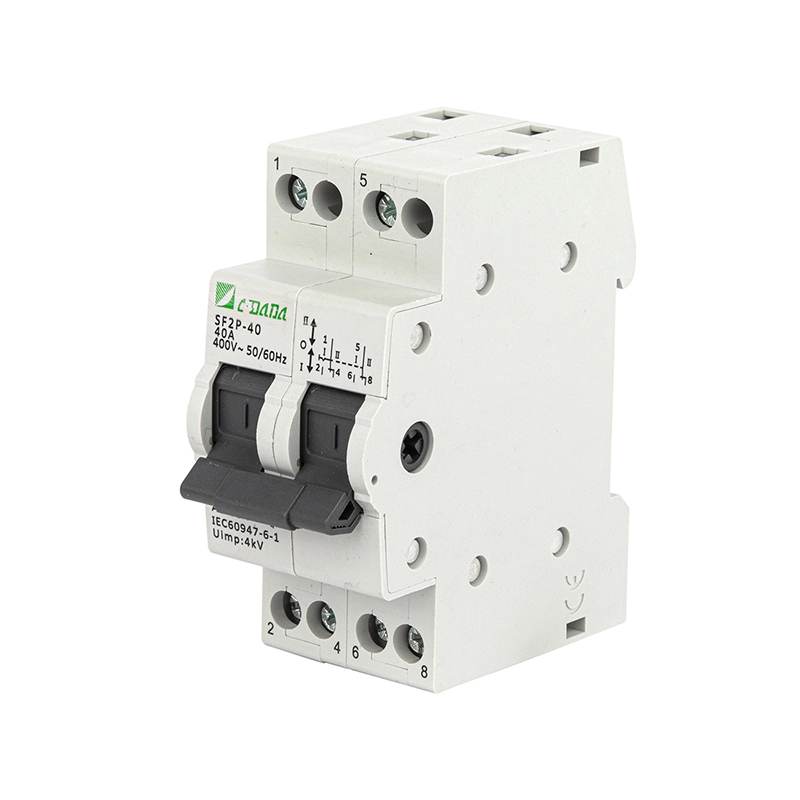

Přepínač 2P

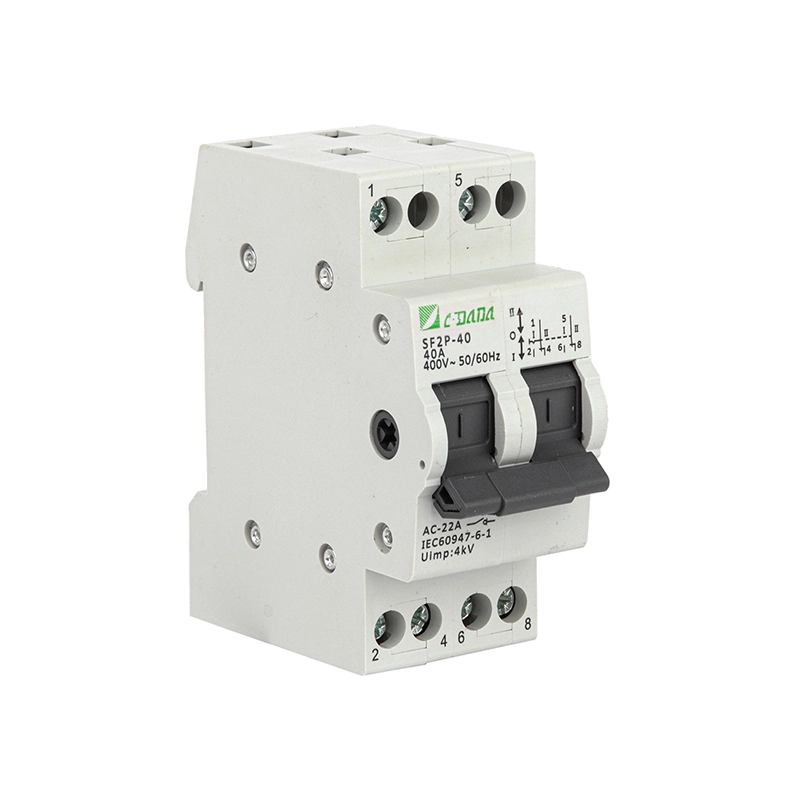

Zajistěte bezpečné a spolehlivé přepínání napájecího zdroje pomocí CDADA SF Series 2P Changeover Switch, který je vhodný pro konverzi kritických obvodů v obytných, komerčních a lehkých průmyslových aplikacích. Tento mikropřepínač na DIN lištu podporuje duální napájecí zdroje nebo zátěže s jasným 3-polohovým provozem: I -OFF-II, což umožňuje plynulé přechody mezi síťovým/síťovým a záložním/generátorovým napájením, ovládáním motoru vpřed/vzad nebo obvody monitorování fáze/napětí.

Přepínač CDADA 2P je dimenzován pro AC 50/60 Hz, 230–400 V a proudy od 16A do 125A a vyhovuje normám IEC 60947-3 a EN 60947-3. Díky indikátorům polohy ON/OFF, vysoce vodivým kontaktům a mechanismu rychlého zapnutí/vypnutí s pružinou zajišťuje stabilní výkon i při častém ručním ovládání. Navrženo pro modulární instalaci vedle jističů a stykačů, je ideální pro rozvodné desky v budovách, čerpací stanice, telekomunikační skříně a systémy nouzového osvětlení.

Klíčové specifikace

Řada: SF Series 2P Manuální přepínač

Značka: CDADA | Výrobce: Shanghai DADA Electric CO.,LTD

Póly: 2P (Dual Pole) — dostupné ve variantách 1P až 4P

Jmenovitý proud: 16A – 125A (snížení na 80 % nad 40 °C okolí)

Jmenovité napětí: 230/400V AC, 50/60Hz

Izolační napětí (Ui): 500V

Kategorie využití: AC-22A (smíšená odporová a indukční zátěž)

Krátkodobý výdržný proud (Icw): 12×Ie po dobu 1s

Výrobní kapacita: 20×Ie, t=0,1s

Mechanická životnost: 8 500 operací

Elektrická životnost: 1500 operací (při zátěži)

Stupeň znečištění: II

Montáž: Standardní lišta DIN TH35

Ovládání: Ruční 3polohová rukojeť (I – O – II)

Indikátory: Viditelná poloha ON/OFF prostřednictvím vyrovnání rukojeti

Svorky: Připojení kabelem nebo přípojnicí

Utahovací moment:

1,2 N·m (16–40 A)

3,5 N·m (63–125 A)

Bezpečnostní poznámka: Žádná zhášecí komora → musí být použita s předřazenými pojistkami/MCB pro ochranu proti zkratu

Technický list

Proč zvolit přepínací přepínač CDADA 2P?

★ Bezpečná 3-polohová izolace

Poloha True OFF (O) odpojí oba zdroje – kritické pro údržbu a bezpečnost proti zpětnému napájení.

★ Modulární konstrukce na DIN lištu

Instalace během několika sekund vedle MCB – šetří místo a zjednodušuje rozložení panelů v inteligentních budovách nebo skříních OEM.

★ Vysoce spolehlivé kontakty

Optimalizovaná dynamicko-statická kontaktní geometrie zajišťuje nízký odpor a dlouhodobou stabilitu.

★ Globální dodržování předpisů

Certifikováno podle IEC 60947-3 akceptované v Evropě, Asii, Africe a Latinské Americe.

★ Uživatelsky bezpečný provoz

Pružinový mechanismus zabraňuje částečnému záběru; prodloužená rukojeť volitelná pro modely 63A+.

★ Všestranné aplikace

Od přenosu generátoru po změnu směru motoru – jeden spínač, více funkcí.

Typické aplikace

Záložní napájecí systémy: Přepínání mezi rozvodnou sítí a generátorem

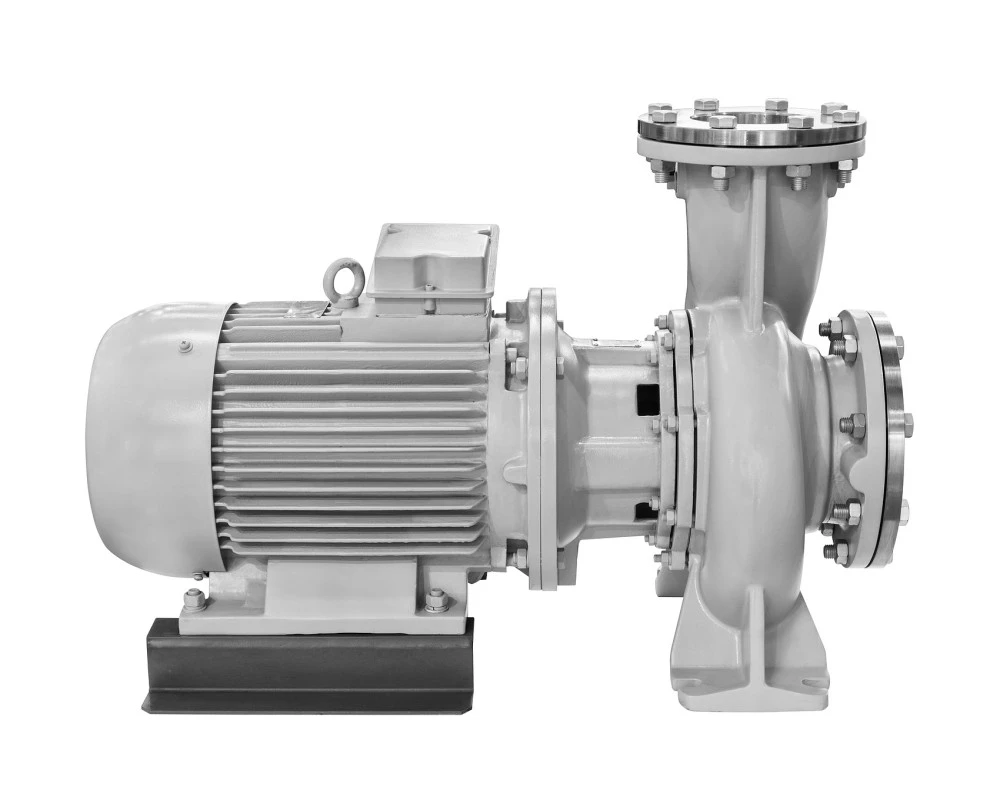

Ovládání motoru: Otáčení malých čerpadel nebo ventilátorů vpřed/vzad

Měřící obvody: Volba napětí/fáze v měřicích panelech

Automatizace budov: Duální spínání HVAC jednotek, přenos nouzového osvětlení

Telekomunikační a datová centra: Výběr zdroje redundantního PSU

O CDADA

★ Naše hlavní výhody jsou:

1) Kompletní mezinárodní certifikace,

2) Silná schopnost OEM / ODM,

3) Vysoký poměr cena/výkon,

4) Spolehlivá výrobní kapacita ve velkém měřítku,

5) Rozsáhlé exportní zkušenosti.

★ Naše výrobky jsou úspěšně vyváženy do jihovýchodní Asie, na Střední východ, do Jižní Ameriky, Afriky, Evropy a zemí SNS, se silným zaměřením na trhy Belt and Road.

★ Neustále investujeme do výzkumu a vývoje, sledujeme globální standardy a trendy na trhu a spolupracujeme s odborníky z oboru na modernizaci našeho produktového portfolia.

Často kladené otázky

Q1: Mohu přepínat pod zatížením?

A1: Nedoporučuje se. Přepínač 2P řady SF nemá zhášecí komoru oblouku. Před přepnutím vždy odpojte obvod od napětí nebo jej používejte pouze pro přenos naprázdno (např. funkce izolátoru). Pro spínání pod napětím zvažte motorizované ATS nebo pojistkové odpínače.

Q2: Proč je zde poloha „O“ (OFF)?

A2: Středová poloha OFF zajišťuje úplnou izolaci od obou zdrojů energie – nezbytná pro bezpečnost údržby a zabránění zpětnému napájení do generátorů nebo invertorů.

Q3: Potřebuji pojistky s tímto spínačem?

A3: Ano. Protože nemůže přerušit poruchové proudy, vždy jej spárujte s předřazenými pojistkami nebo MCB dimenzovanými pro případný zkratový proud vašeho systému.

Q4: Může ovládat směr motoru?

Odpověď 4: Ano – u malých motorů může 2P přepínač obrátit sled fází, pokud je správně zapojen. Před změnou směru se ujistěte, že je motor zastavený a bez napětí.

Q5: Proč si vybrat CDADA před jinými značkami?

A5: CDADA nabízí:

● Skutečné 3-polohové mechanické blokování (žádné plovoucí stavy)

● Kompatibilita na DIN lištu s globálními standardy panelů

● Jasná vizuální indikace polohy spínače

● Robustní pružinový mechanismus pro spolehlivý přítlak

● Konkurenční ceny s plnou certifikací IEC a technickou podporou
