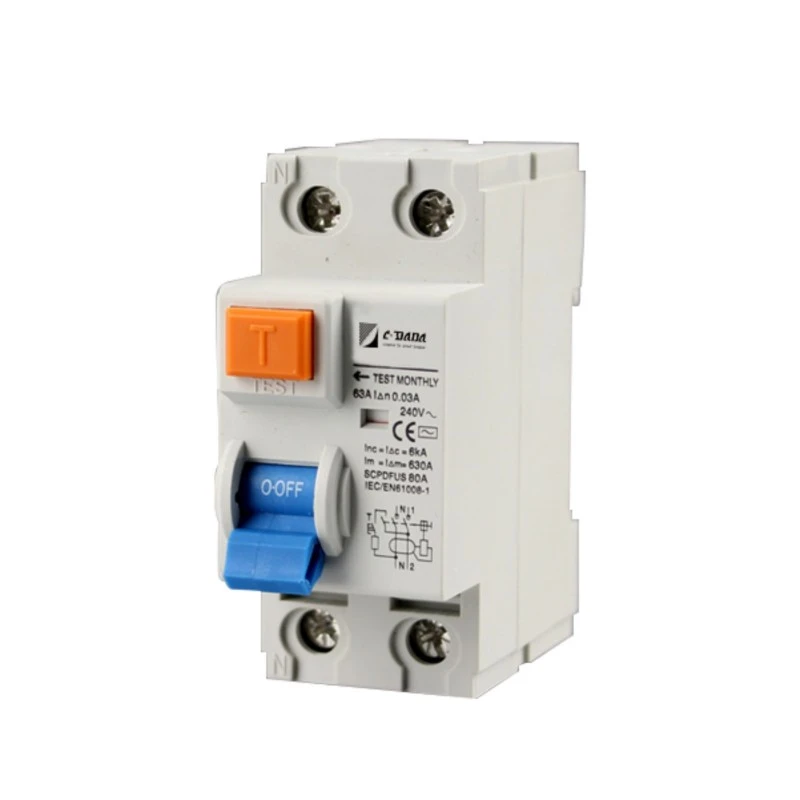

Elektromagnetický proudový chránič

Pro kritickou bezpečnost, kdy spolehlivost nemůže záviset na externím napájení, zvolte CDADA Electromagnetic Residual Current Circuit Breaker (RCCB). Tento čistě elektromagnetický RCCB, navržený společností Shanghai DADA Electric CO., LTD podle norem IEC 61008-1, funguje bez jakýchkoli elektronických obvodů nebo pomocného napětí, takže je odolný vůči kolísání napájení, přepětí nebo ztrátě neutrálního vodiče.

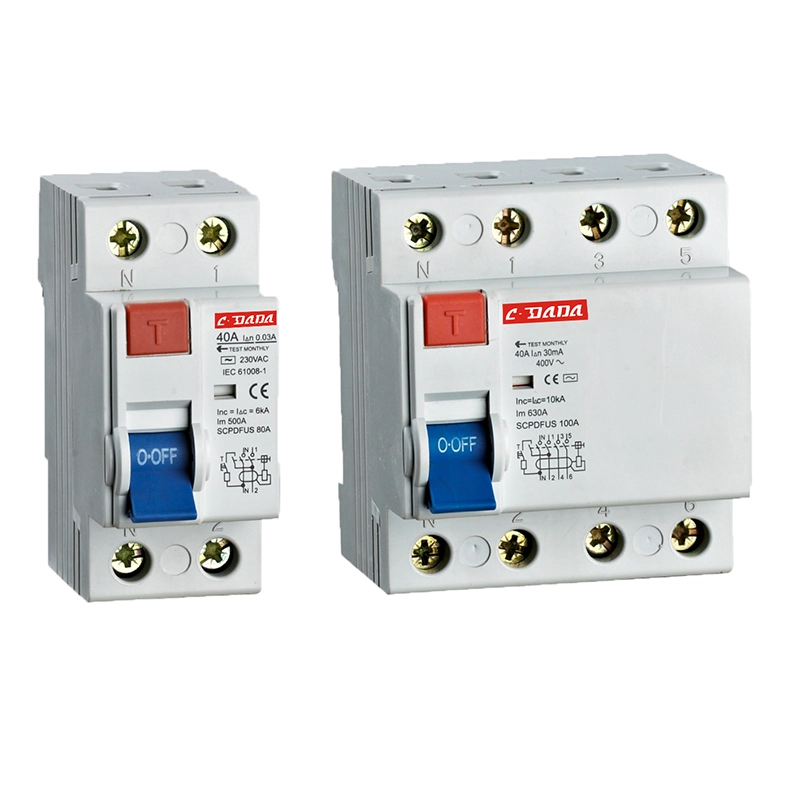

Je k dispozici v konfiguracích 2P (1+N) a 4P (3+N) se jmenovitými proudy od 16A do 100A a citlivostí 10mA, 30mA nebo 100mA a poskytuje bezpečnou zemní ochranu ve znečištěných, vysoce vlhkých nebo nestabilních síťových prostředích.

Díky 6kA podmíněnému zkratu, importovanému pouzdru zpomalujícímu hoření a indikátoru polohy kontaktu je elektromagnetický RCCB CDADA důvěryhodný v průmyslových areálech, venkovské infrastruktuře a exportních panelech, kde nejvíce záleží na absolutní mechanické spolehlivosti.

Klíčové specifikace

Typ: Elektromagnetický RCCB (žádná elektronika, není potřeba žádné pomocné napájení)

Norma: IEC 61008-1

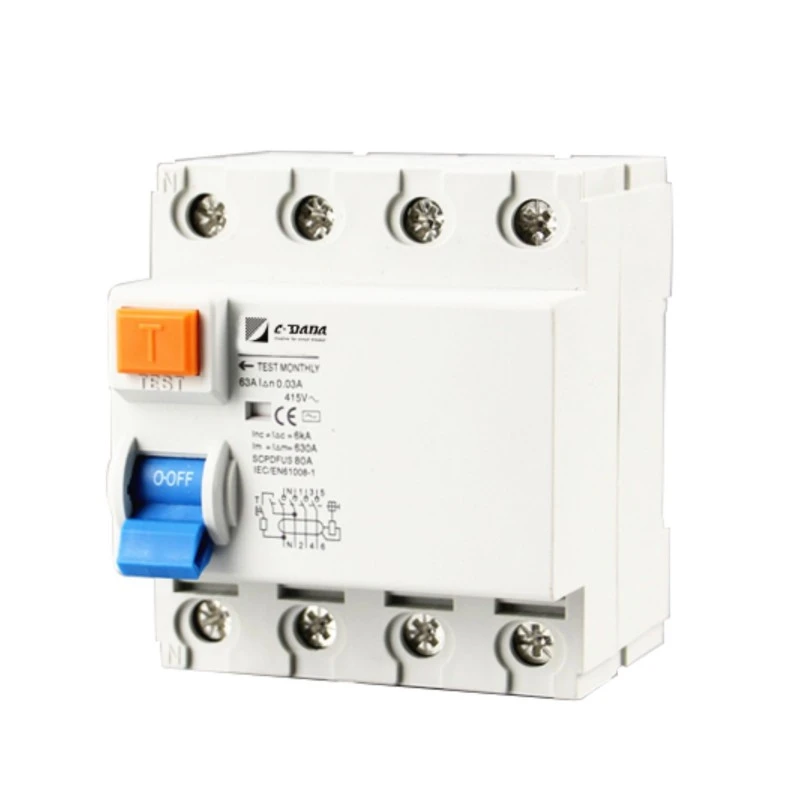

Póly: 2P (1+N) nebo 4P (3+N)

Jmenovitý proud (In): 16A, 25A, 32A, 40A, 63A, 80A, 100A

Jmenovité napětí:

2P: 240V AC

4P: 240/415V AC

Citlivost (I△n): 10mA, 30mA, 100mA

Nevypínací proud: 0,5 × I△n

Doba vypnutí při I△n: ≤ 0,1 sekundy

Kapacita výroby a rozbití (I₄m):

500 A (In ≤ 40 A)

630A (In ≥ 63A)

Podmíněný zkratový proud (vč.): 6kA

Impulsní výdržné napětí (Uimp): 6000V

Stupeň krytí: IP20

Montáž: DIN lišta 35 mm, šířka 45 mm

Svorky: kolíkový typ, podporuje kabely do 35 mm²

Pouzdro: Dovážený plast zpomalující hoření, tepelně odolný a nárazuvzdorný

Provozní teplota: Vhodné pro znečištěná/drsná prostředí

Vizuální indikátor: Indikátor stavu stykače (ukazuje stav ON/OFF)

Vypínací mechanismus: Čistá elektromagnetická spoušť – funguje i bez napětí na síti

Proč zvolit CDADA elektromagnetický RCCB?

★ Nulová závislost na napájecím napětí

Na rozdíl od elektronických proudových chráničů nevyžaduje elektromagnetický proudový chránič žádné pomocné napájení – spolehlivě vypíná, i když je přerušen neutrál, zkolabuje napětí nebo během výpadků proudu.

★ Bezkonkurenční spolehlivost v drsných podmínkách

Speciální design svorek a vysoce kvalitní materiály zajišťují stabilní výkon v prašném, vlhkém nebo korozivním prostředí – ideální pro farmy, tunely a venkovní skříně.

★ Ve své podstatě bezpečný design

Žádné polovodiče = žádné stárnutí, žádné softwarové závady, žádná citlivost EMI. Prostě mechanicko-magnetická fyzika – prověřená desetiletími.

★ Soulad s globálními standardy

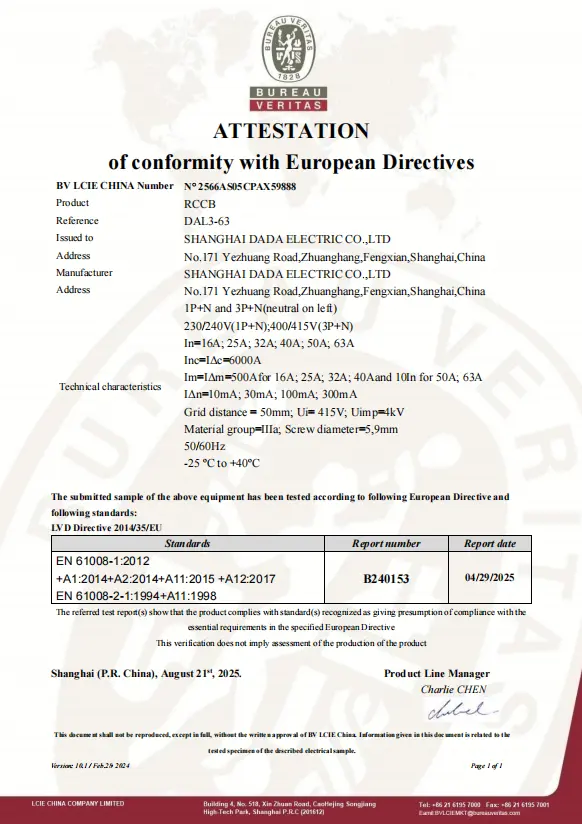

Plně vyhovující IEC 61008-1, vhodné pro mezinárodní projekty vyžadující robustní, bezúdržbovou ochranu.

★ Jasná provozní zpětná vazba

Vestavěný indikátor polohy kontaktu umožňuje okamžité vizuální potvrzení – důležité pro bezpečnostní audity a údržbu.

★ Při respektování důvěrnosti klienta poskytujeme služby mnoha distributorům a OEM partnerům po celém světě, kteří dodávají na velké projekty a místní trhy.

★ Naše prodejní a technické týmy se snaží odpovědět na všechny technické dotazy do 24 pracovních hodin.

Typické aplikace

Elektrifikace venkova: Oblasti s nestabilními nebo slabými sítěmi

Průmyslové závody: Prostředí s vysokým EMI (svářečky, motory)

Tunely a doly: Vlhké, znečištěné podmínky

Záložní systémy: Kde nelze zaručit neutrální integritu

Exportní panely: Pro trhy vyžadující čistou elektromagnetickou spolehlivost (např. části Afriky, Středního východu, jihovýchodní Asie)

Často kladené otázky (FAQ)

Q1: Jaký je rozdíl mezi proudovými chrániči typu A a AC? A1:

● Typ AC: Detekuje pouze hladký sinusový únik AC (např. při poruchách topení).

● Typ A: Detekuje únik AC + pulzující DC (např. z nabíječek telefonů, ovladačů LED, praček). → Typ A je vyžadován v moderních instalacích s elektronickými zátěžemi. CDADA nabízí oba typy – potvrďte potřeby vaší aplikace.

Q2: Jaký je rozdíl mezi elektronickými a elektromagnetickými RCCB?

Funkce	Elektronický RCCB	Elektromagnetický RCCB
Vyžadováno napájení	Ano (potřebuje síťové napětí)	Ne – pracuje při 0V
Neutrální závislost	Selže, pokud se neutrál rozbije	Stále funguje bez neutrálu
Citlivost EMI	Může dojít k falešnému vypnutí v blízkosti motorů/VFD	Imunitní vůči EMI
Náklady	Spodní	Mírně vyšší
Use Case	Stabilní městské sítě	Drsné, venkovské nebo kritické systémy

Q3: Podporuje tento elektromagnetický RCCB osobní ochranu 30 mA?

A3: Ano – je k dispozici v 10mA, 30mA a 100mA. Verze 30 mA splňuje požadavky IEC na život zachraňující ochranu před nárazy.

Q4: Lze jej použít v uzemňovacích systémech TT?

A4: Rozhodně. Ve skutečnosti jsou v systémech TT preferovány elektromagnetické RCCB, protože se nespoléhají na stabilní neutrální referenci - která může v nastaveních TT chybět nebo mít vysokou impedanci.

Otázka 5: Proč zvolit CDADA pro elektromagnetický proudový chránič?

A5: CDADA poskytuje:

● Skutečný elektromagnetický design vyhovující IEC 61008-1

● Žádná skrytá elektronika – čistě magnetický provoz

● Vysoce kvalitní pouzdro zpomalující hoření pro bezpečnost

● Osvědčená spolehlivost ve znečištěném prostředí

● Podpora OEM: hromadné ceny, certifikační dokumenty, rychlé vzorkování
