Plastová distribuční krabice TSM

V Shanghai DADA Electric CO., LTD, profesionální továrně v Číně, navrhujeme plastovou distribuční krabici TSM nejen jako součást, ale jako první řadu bezpečnosti a stylu ve vašem elektrickém systému. Ať už jste elektrikář, dodavatel nebo projektant, víme, že potřebujete krabici, která se snadno instaluje, je spolehlivá a vizuálně kompatibilní s moderními interiéry. Proto jsme zkonstruovali řadu TSM s vysoce pevným ABS, křišťálově čistým polykarbonátovým krytem a inteligentním modulárním dimenzováním – takže si můžete vybrat, nainstalovat a zapomenout s jistotou.

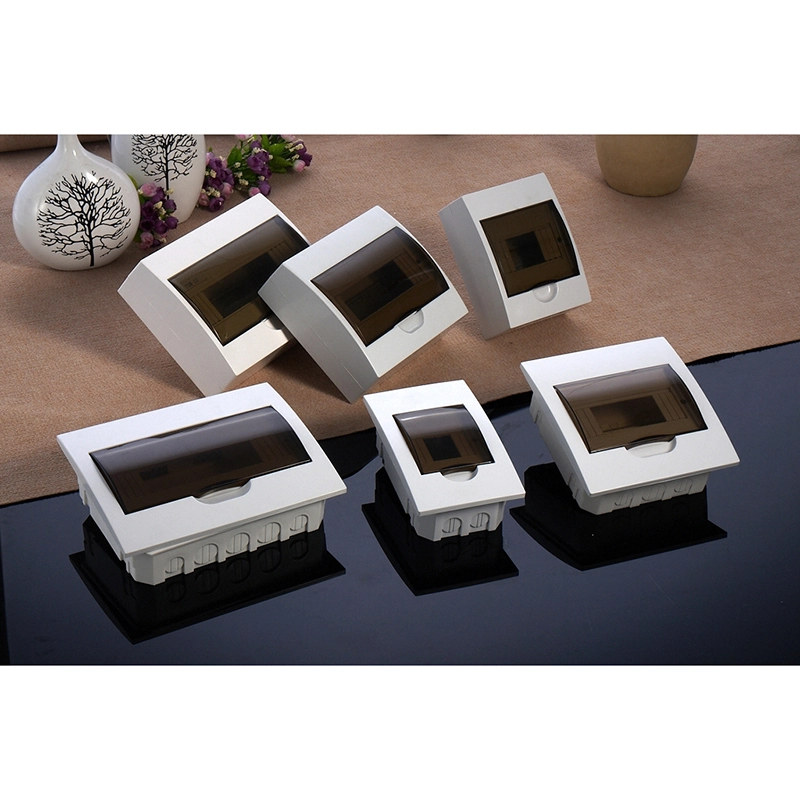

Naše doporučení: Pro obytné byty, vily nebo dovybavení kanceláří zvolte podomítkový model (typ R) pro čistou povrchovou úpravu stěn. Pro dílny, sklepy nebo rychlé instalace použijte povrchovou montáž (typ M) – není nutné žádné řezání.

Nejdůležitější produkty

Materiál: Vysoce rázová, nehořlavá ABS polymerová skořepina + průhledný PC kryt

Typ základny: Plastová základna (P) – lehká, ale odolná pro standardní vnitřní použití

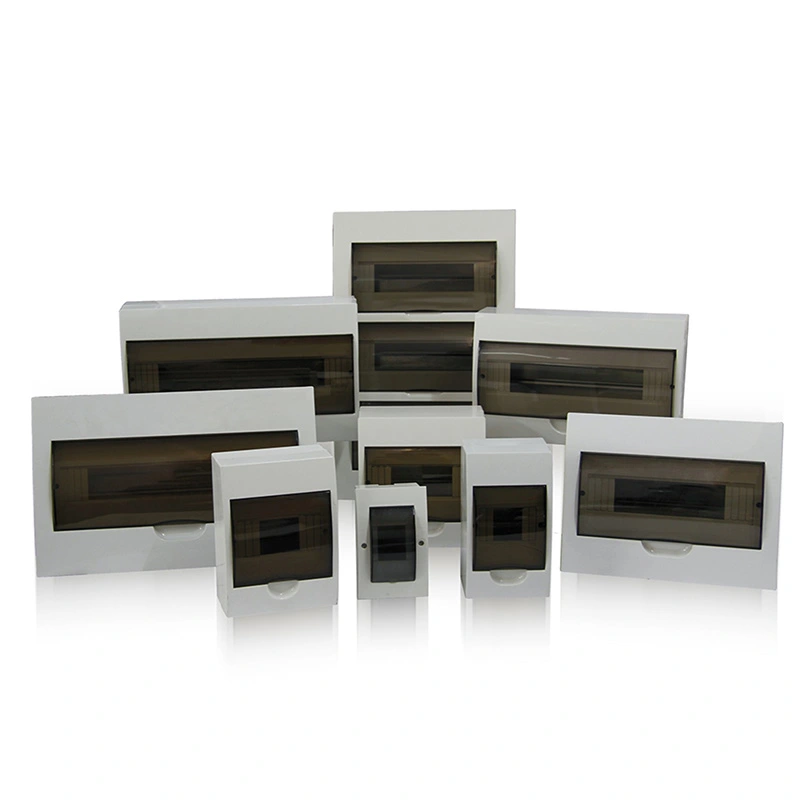

Možnosti obvodu: 4, 6, 8, 12, 15, 18, 24, 36 pólů – škálovatelné pro jakékoli zatížení

Montáž:

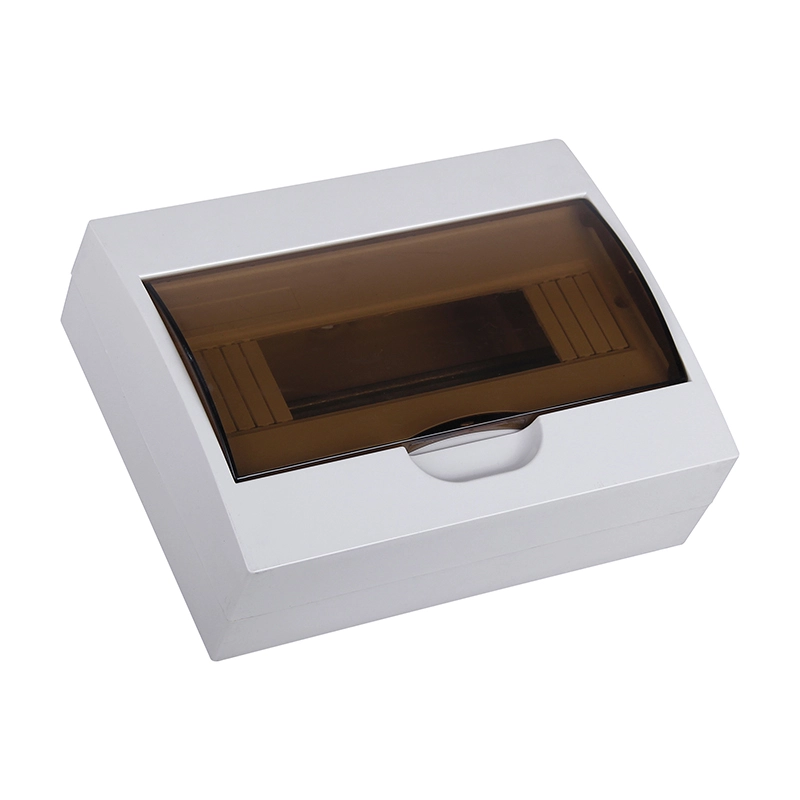

M = Povrchová montáž (otevřená)

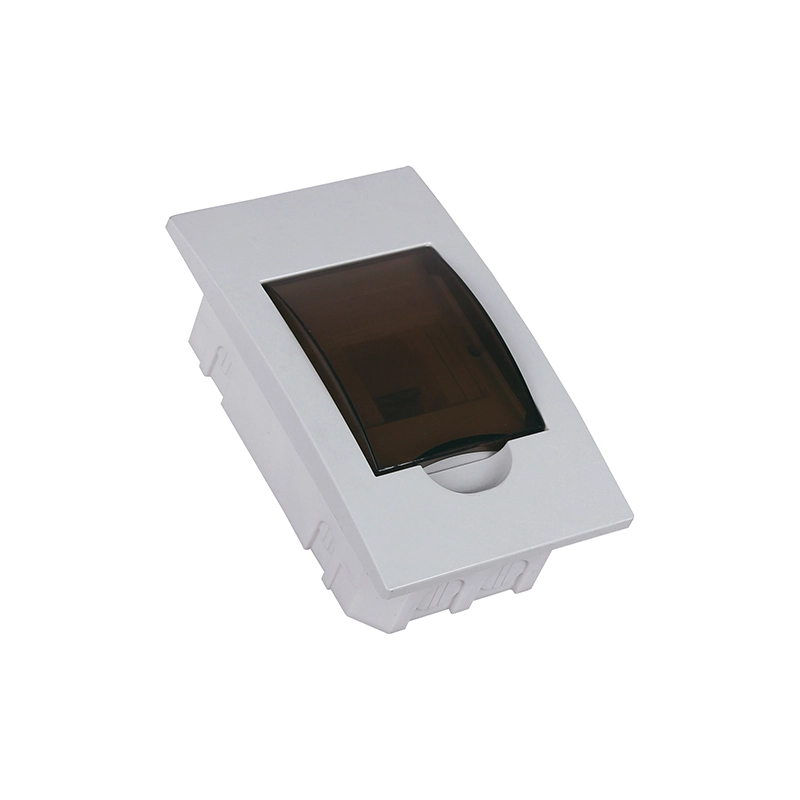

R = Skrytá montáž (zapuštěná)

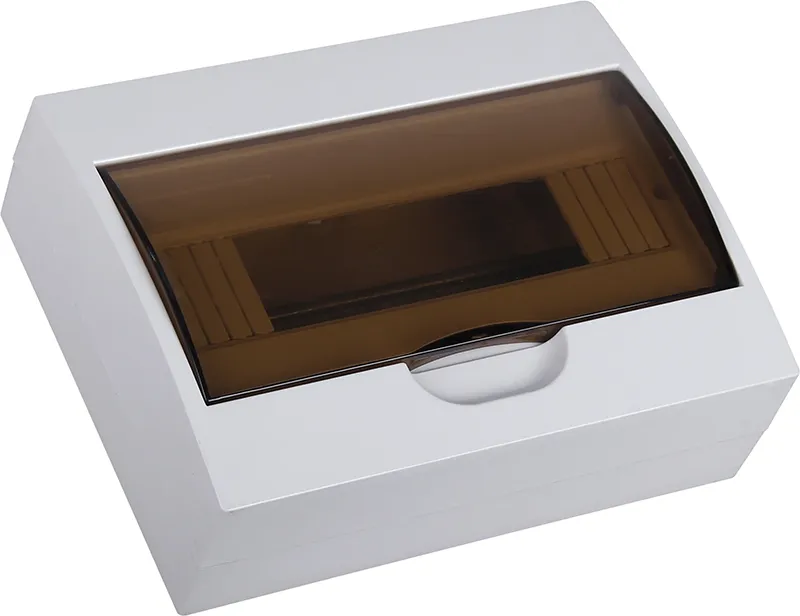

Kryt: Průhledný (A) – umožňuje na první pohled vidět stav jističe

Jmenovitý proud: 63A | Zkratová kapacita: 10kA

Stupeň krytí: IP40 (pouze v suchých vnitřních prostorách)

Standardní barva: Bílá

Vlastní povrchové úpravy: Tmavě zelené, hnědé, slonovinové čelní kryty dostupné pro projekty integrované s designem

Tip na instalaci od našich inženýrů: Vždy ponechejte 10–15 mm volného prostoru kolem skrytých krabic během výřezu ve stěně, aby byla umožněna tolerance omítky. Použijte naše předvrtané montážní příruby – dokonale lícují se standardní roztečí čepů.

Průvodce výběrem modelu

Poznámka: „P“ v názvu modelu = Plastová základna (oproti železné základně „I“). Vyberte P pro nákladově efektivní, lehké vnitřní aplikace, kde se neočekává extrémní mechanické zatížení.

Rozměry a balení (hlavní modely)

Logistické rady: Pro nakládání kontejnerů kombinujte malé a velké krabice, abyste optimalizovali prostor. Poskytujeme stohovatelné kartony se zesílenými rohy – ideální pro přepravu na dlouhé vzdálenosti.

Estetický a funkční design

Věříme, že elektrické panely by neměly být skryté – měly by do sebe krásně zapadat. To je důvod, proč se plastový distribuční box TSM vyznačuje:

★ Obličejové rámy Lure Ivory nebo vlastní barevné rámy, které doplňují dřevěné, mramorové nebo malované stěny

★ Nežloutnoucí kryt PC – zůstává čistý po dobu >10 let v interiéru

★ Hladký zaklapávací mechanismus – pro každodenní kontrolu nejsou potřeba žádné šrouby

Pokyny pro údržbu a bezpečnost (od CDADA R&D Team)

✅ Dělejte:

★ Kontrolujte jističe čtvrtletně přes průhledný kryt

★ Při počáteční instalaci zajistěte, aby byly všechny svorky utaženy podle specifikace

★ Obvody jasně označte na vnitřních dveřích

❌ Nedělejte to:

★ Instalace v koupelnách, venku nebo v prašných dílnách (IP40 ≠ odolnost proti vlhkosti/prachu)

★ Přetížení nad celkovým proudem 63A

★ Používejte nestandardní příslušenství na lištu DIN

Pamatujte: Toto je prázdný kryt. Vždy spárujte s certifikovanými MCB (jako je řada CDADA DAB7) určenými pro vaši zátěž.

Často kladené otázky

Q1: Jaký je rozdíl mezi modely TSM Plastic (P) a Iron Base (I)?

A1: Plastová základna (P) je lehčí a ekonomičtější – ideální pro standardní obytné prostory. Železná základna (I) nabízí vyšší tuhost a uzemnění – doporučeno pro průmyslová místa nebo místa s vysokými vibracemi. Pro většinu domácností je P dostačující a cenově výhodné.

Q2: Mohu použít tento box venku nebo v garáži?

A2: Ne. S krytím IP40 je vhodný pouze pro suché vnitřní prostředí. Pro garáže, kůlny nebo venkovní místnosti, zvažte naše kovové kryty s krytím IP65.

Q3: Je průhledný kryt vyměnitelný?

A3: Ano! Kryt je modulární a zaklapávací. Náhradní kryty dodáváme v bílé barvě nebo v barvách na zakázku – stačí, aby odpovídaly číslu vašeho modelu.

Q4: Zahrnujete přípojnice nebo neutrální tyče?

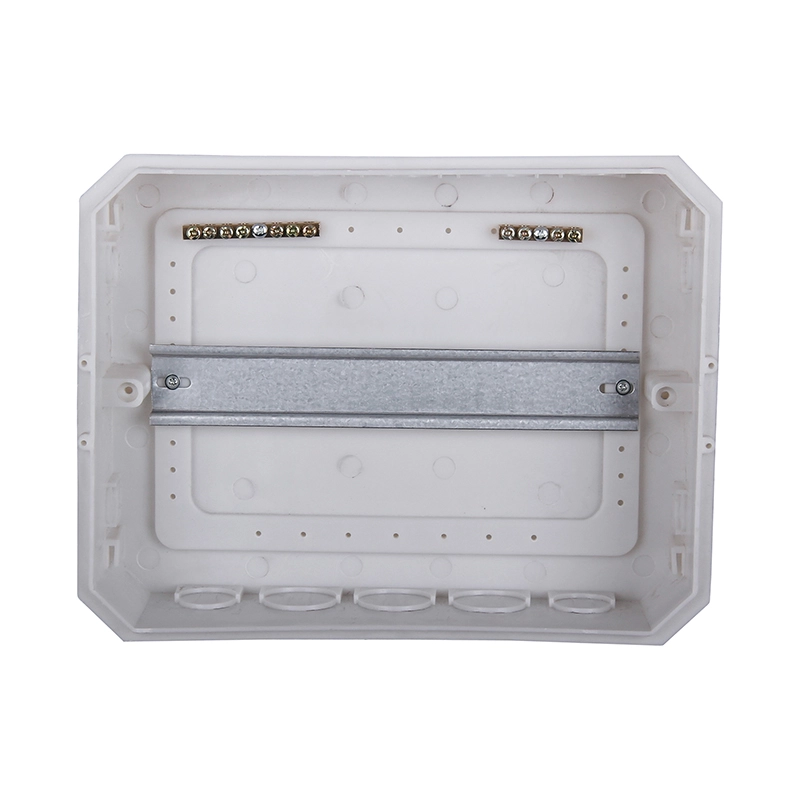

A4: Standardní jednotky obsahují neutrální a zemnící svorkovnice. Fázové přípojnice (pro vstup MCB) jsou volitelné – dejte nám vědět o své konfiguraci a my ji předem smontujeme.

Q5: Proč zvolit CDADA TSM Plastic DB před místními značkami?

A5: Protože nabízíme:

● Konzistentní kvalita materiálu (žádný křehký recyklovaný plast)

● Přesné vyrovnání DIN lišty – žádné kolísání při vkládání jističů

● Globální dokumentace shody (RoHS, IEC-ready)

● Flexibilita designu (barvy, velikosti, montáž)

● Přímá tovární podpora – žádní prostředníci, rychlejší reakce
