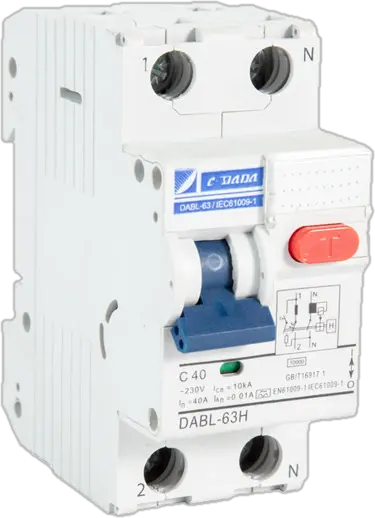

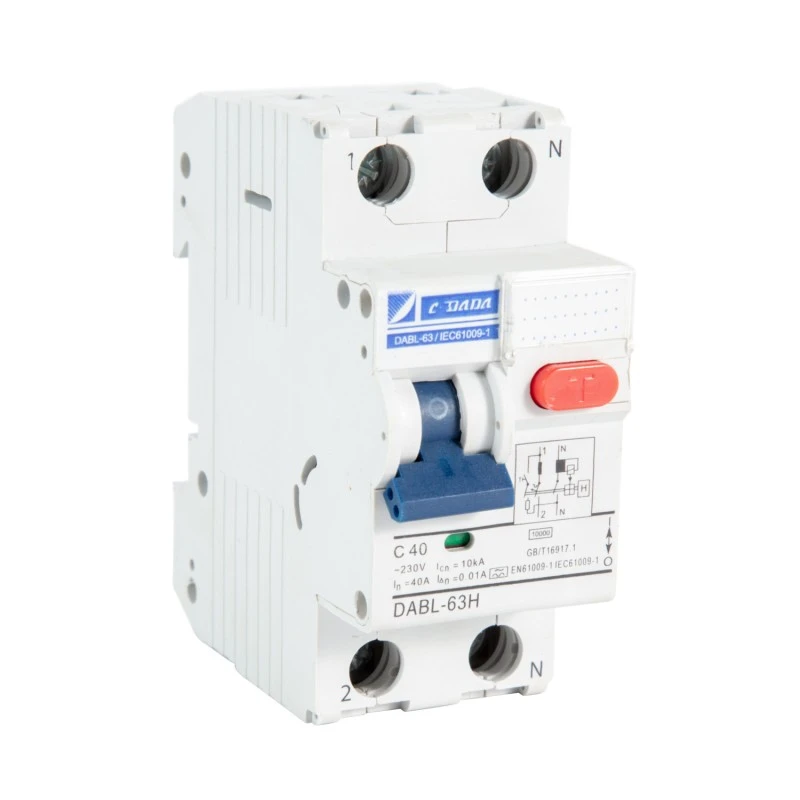

2P 4P elektromagnetické RCBO

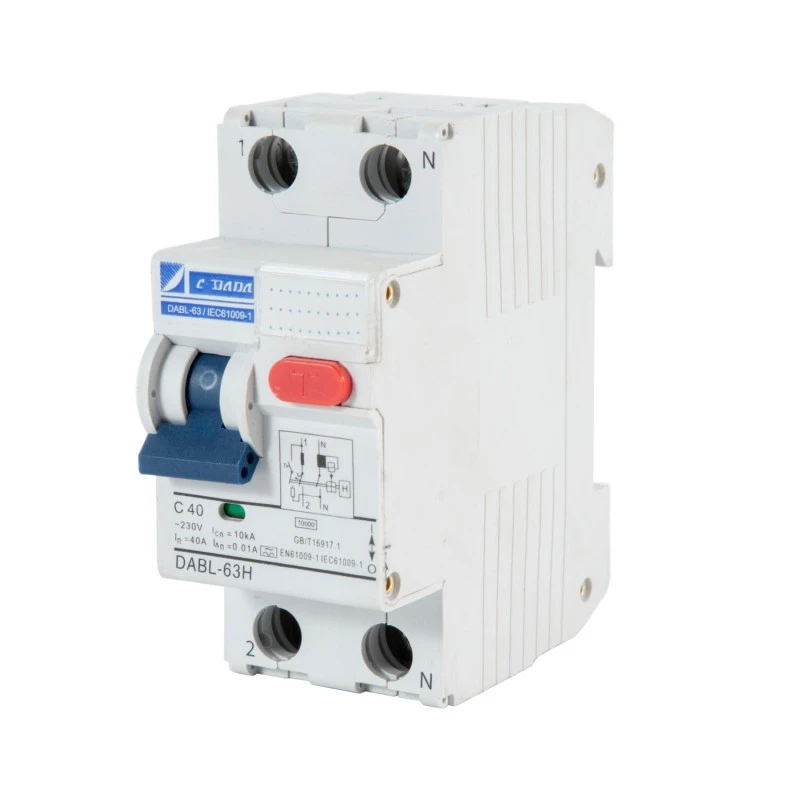

Pro nekompromisní bezpečnost v prostředích, kde je spolehlivost napájení nejistá, Shanghai DADA Electric CO., LTD. představuje CDADA DABF-63 2P 4P elektromagnetický RCBO skutečný 2P/4P elektromagnetický proudový chránič s nadproudovou ochranou, který funguje bez jakýchkoli elektronických součástek nebo externího napájení. Tento RCBO, navržený podle norem IEC, poskytuje tři základní ochrany v jednom zařízení:

★ Prevence úrazu elektrickým proudem (prostřednictvím detekce zbytkového proudu 30 mA),

★ Ochrana proti přetížení (tepelný mechanismus),

★ Zkratové přerušení (magnetická spoušť, 6kA).

DABF-63, doporučený pro venkovní zásuvky, garáže, sklepy a venkovské instalace, nadále funguje, i když dojde ke ztrátě neutrálu, poklesu napětí nebo během výpadků proudu – zásadní výhoda oproti elektronickým alternativám. Díky nezávislému indikátoru polohy kontaktu, provoznímu rozsahu –25 °C až +40 °C a robustní konstrukci svorek poskytuje bezpečný výkon tam, kde na tom nejvíce záleží.

Klíčové specifikace

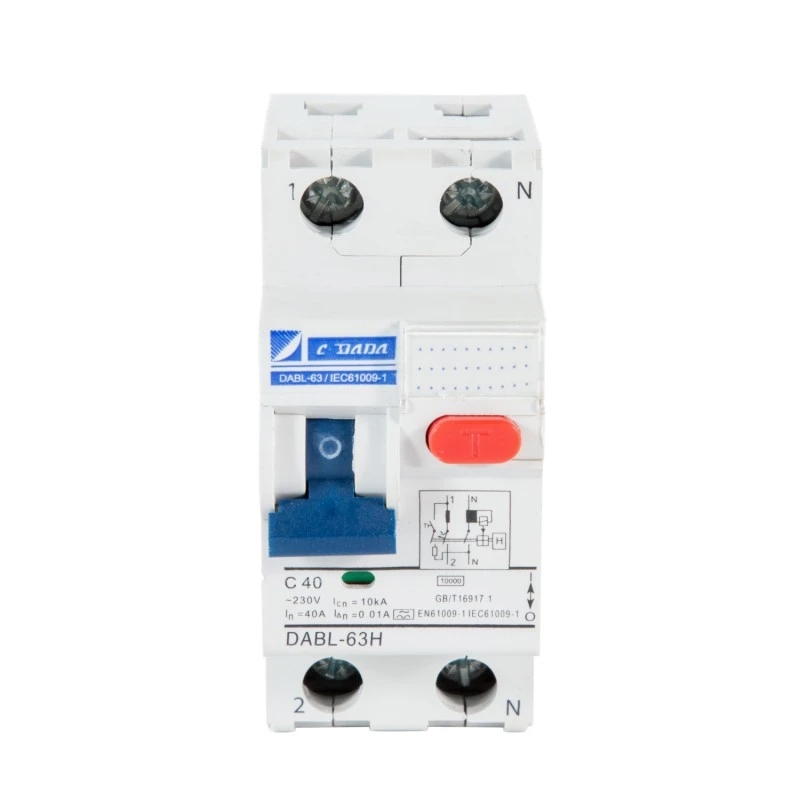

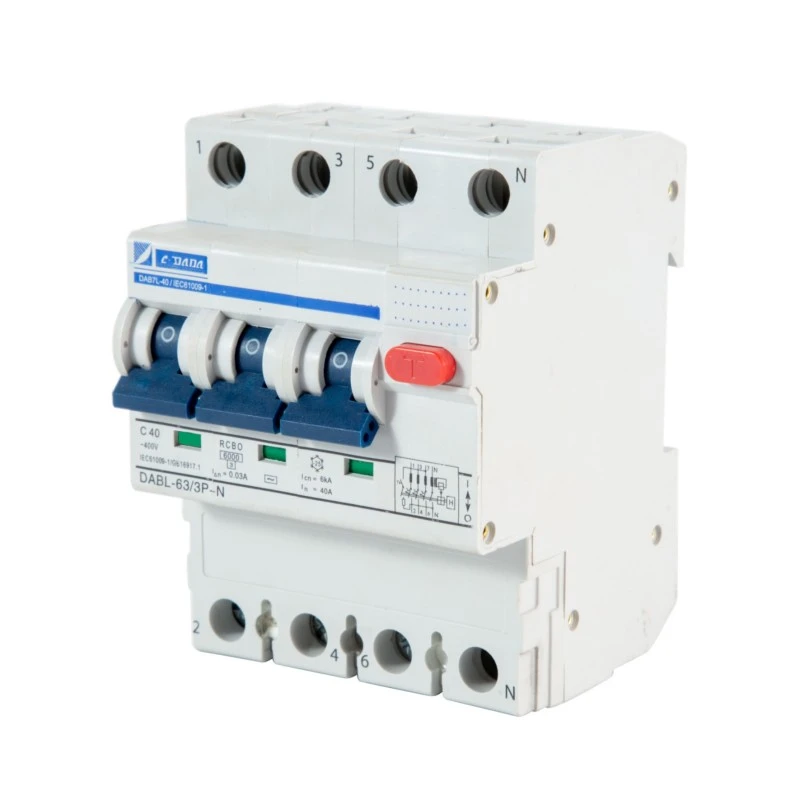

Model: DABF-63 Series

Typ: Elektromagnetický RCBO (žádná elektronika, není vyžadováno žádné pomocné napájení)

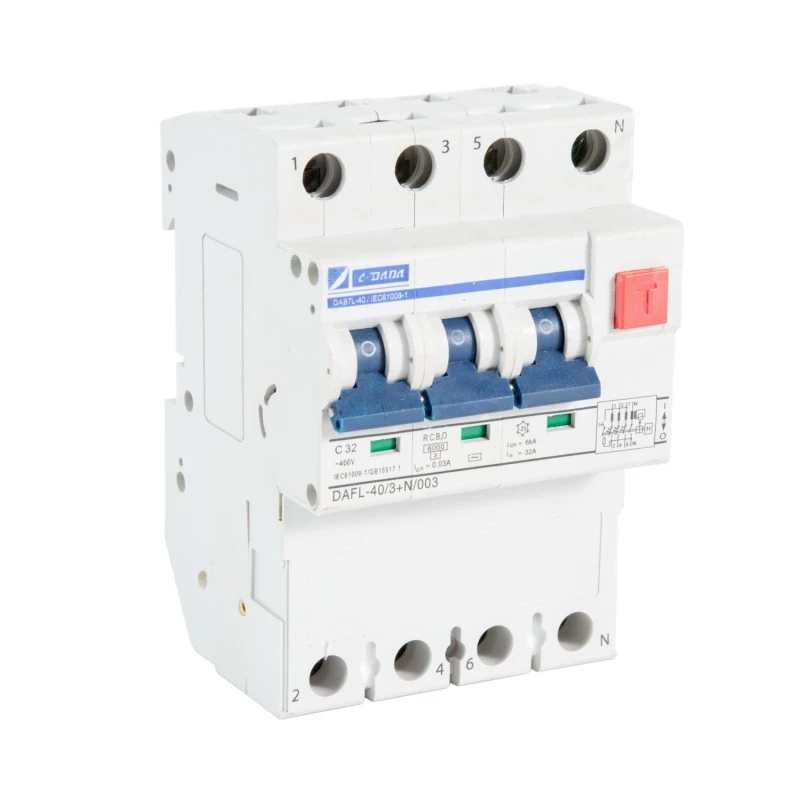

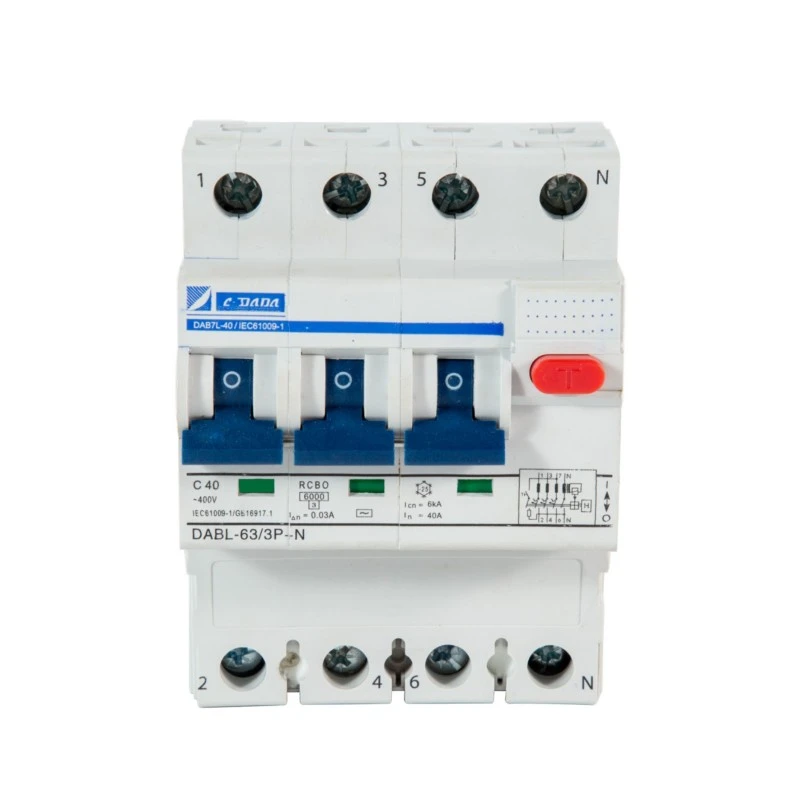

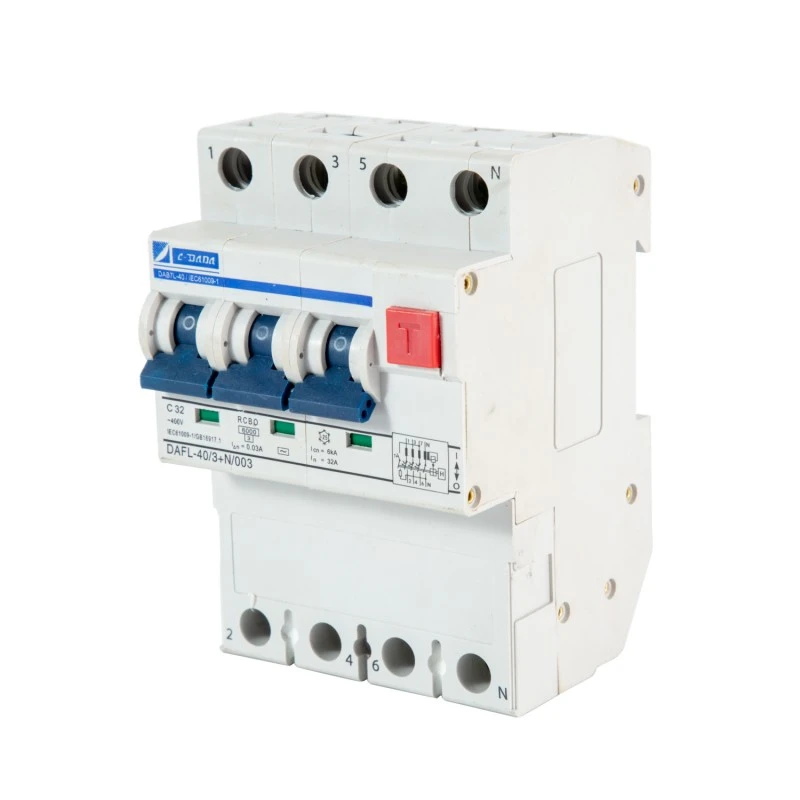

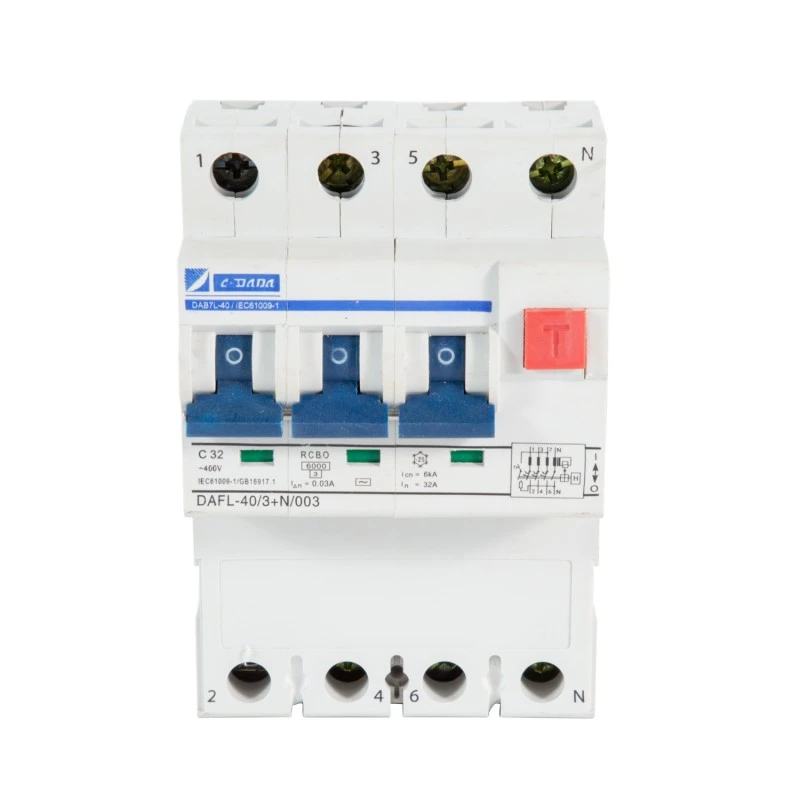

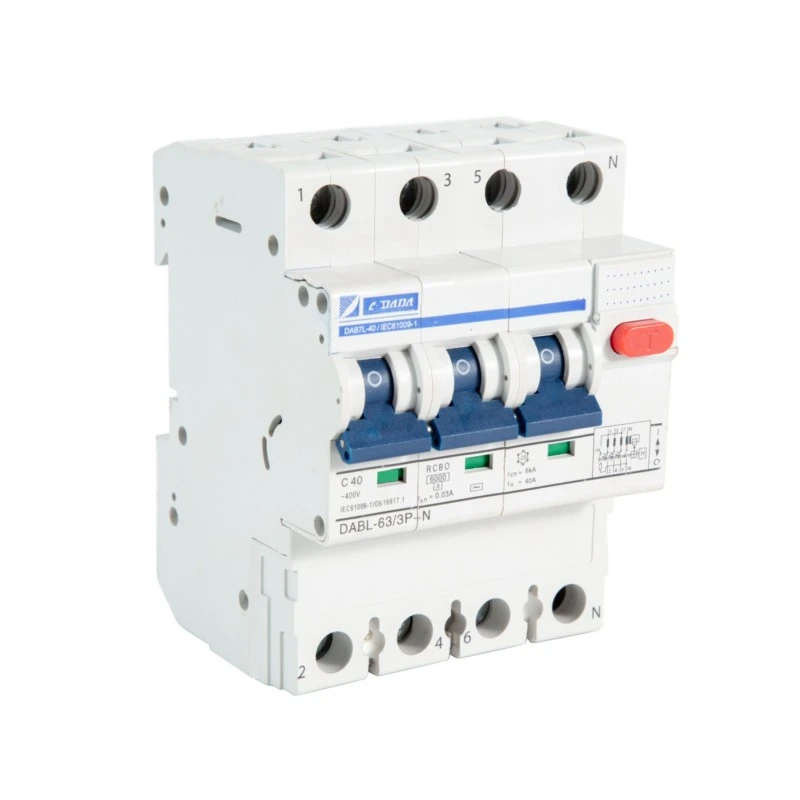

Póly: 2P (1+N) nebo 4P (3+N)

Jmenovitý proud (In): 6–63 A (typický rozsah založený na platformě DAB7)

Zbytková citlivost (I△n): 30 mA (standardní pro osobní ochranu; 100 mA volitelně)

Nevypínací proud: 0,5 × I△n

Doba vypnutí při I△n: ≤ 0,1 s

Vypínací kapacita: 6kA

Ochranné funkce:

Zbytkový proud (únik) – elektromagnetické snímání

★ Přetížení – bimetalické tepelné

★ Zkrat – magnetická spoušť

★ Provozní teplota: –25°C až +40°C

Montáž: 2-modulová šířka na 35mm DIN lištu

Klíčové vlastnosti:

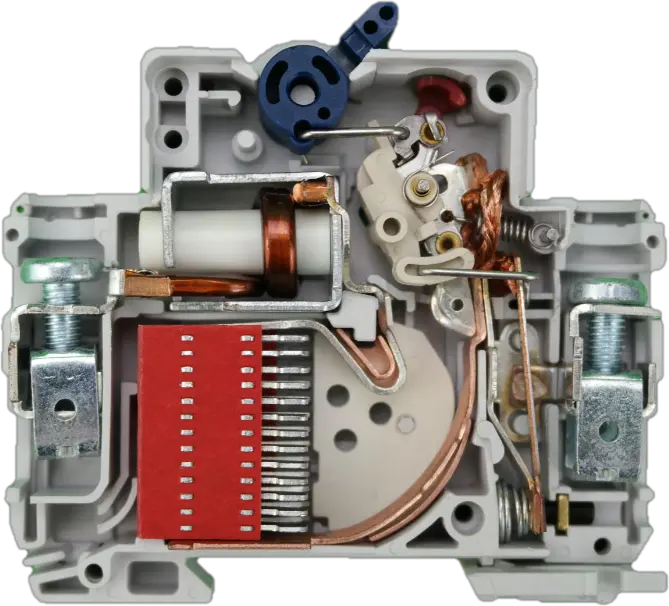

★ Čistý elektromagnetický diferenciální mechanismus

★ Nezávislý indikátor polohy kontaktu (skutečný stav ON/OFF/vypnutí)

★ Tlačítko „TEST“ pro měsíční kontrolu funkčnosti

★ Vroubkované svorky → nižší tepelné ztráty, silnější uchycení

★ Kontakty s obsahem stříbra → vysoká životnost, nízký odpor

★ Křížové šrouby (+/–) → snadná instalace

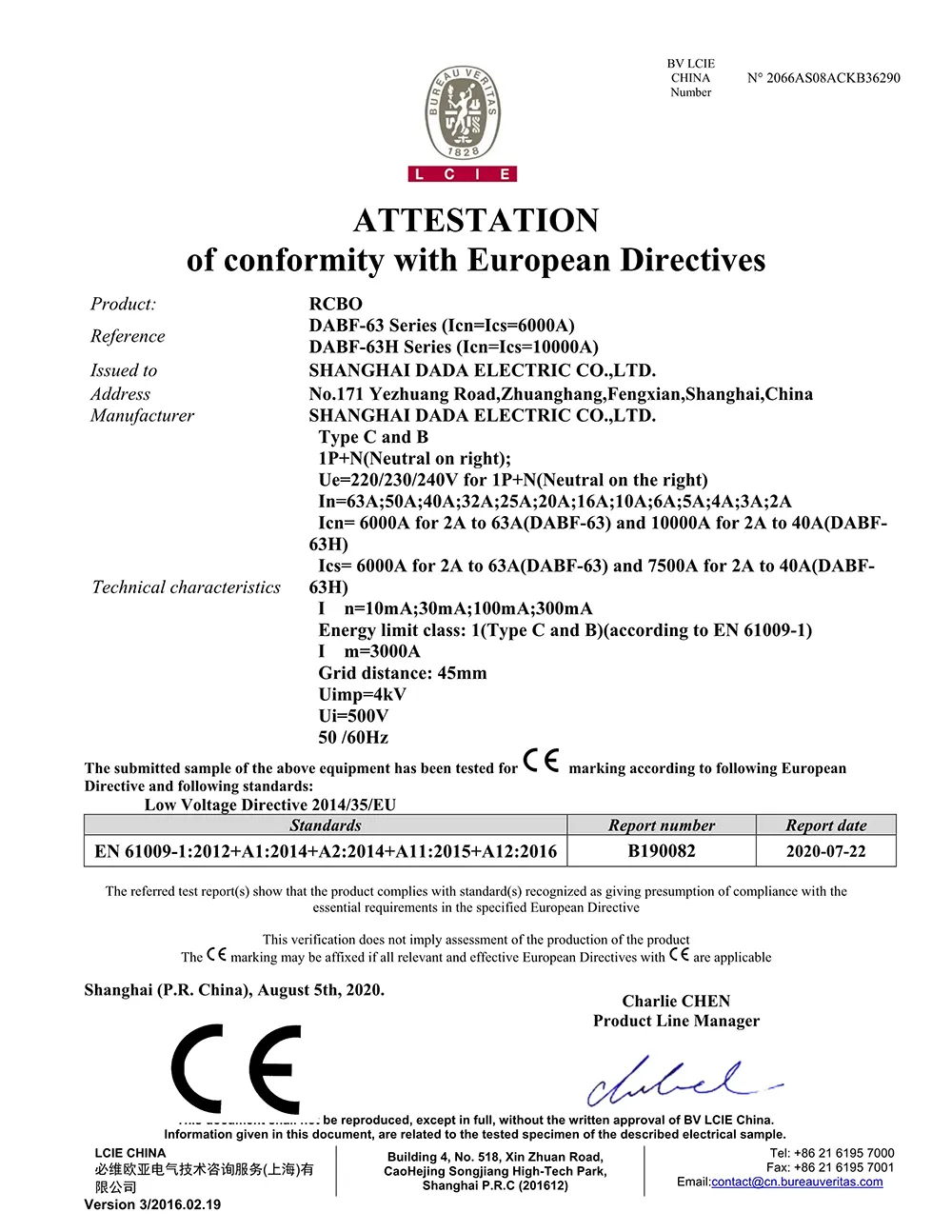

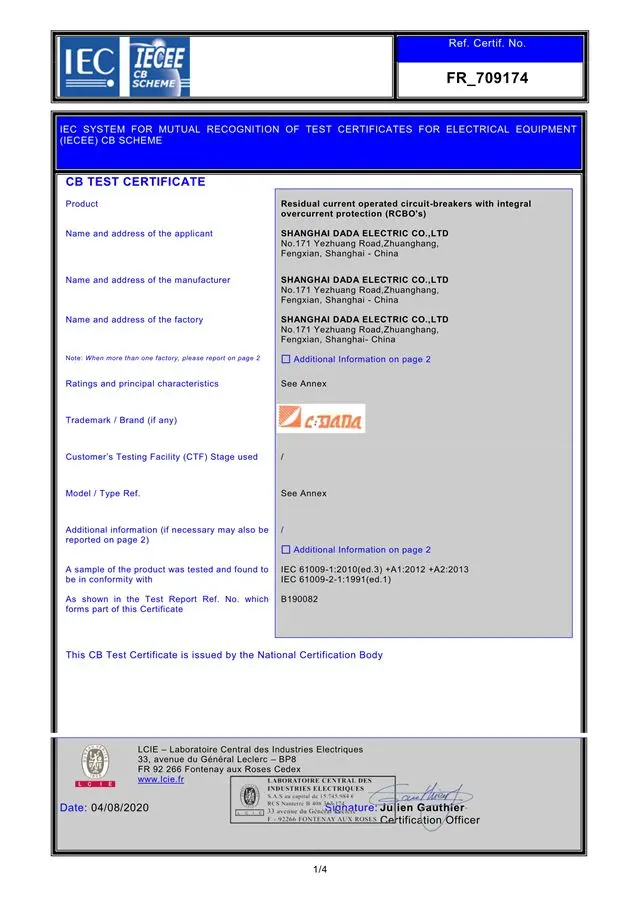

★ Certifikace: CE, CB (materiály vyhovující RoHS)

Proč zvolit CDADA Electromagnetic RCBO?

★ Funguje bez napájení – nikdy

Na rozdíl od elektronických RCBO náš 2P 4P elektromagnetický RCBO nevyžaduje žádné síťové napětí k detekci úniku – zajišťuje ochranu při selhání neutrálního vodiče, podpětí nebo úplných výpadcích.

★ Ideální pro drsná nebo odlehlá místa

Ideální pro venkovské oblasti, staveniště, farmy, tunely a regiony s nestabilními sítěmi, kde může dojít k poruše elektronických zařízení.

★ Ve své podstatě bezpečné proti selhání

Žádné polovodiče = žádné stárnutí, žádné softwarové chyby, žádná citlivost EMI. Prostě osvědčená elektromagnetická fyzika.

★ Vymazat provozní stav

Nezávislý indikátor kontaktu ukazuje aktuální stav kontaktu – kritický pro audity údržby a bezpečnosti.

★ Kompaktní a spolehlivý

Velikost 2 modulů šetří místo na panelu, zatímco kontakty ze stříbrné slitiny a robustní svorky zajišťují dlouhou životnost.

★ Globální dodržování předpisů

Certifikováno podle norem IEC, CE a CB – důvěryhodné pro exportní a mezinárodní projekty.

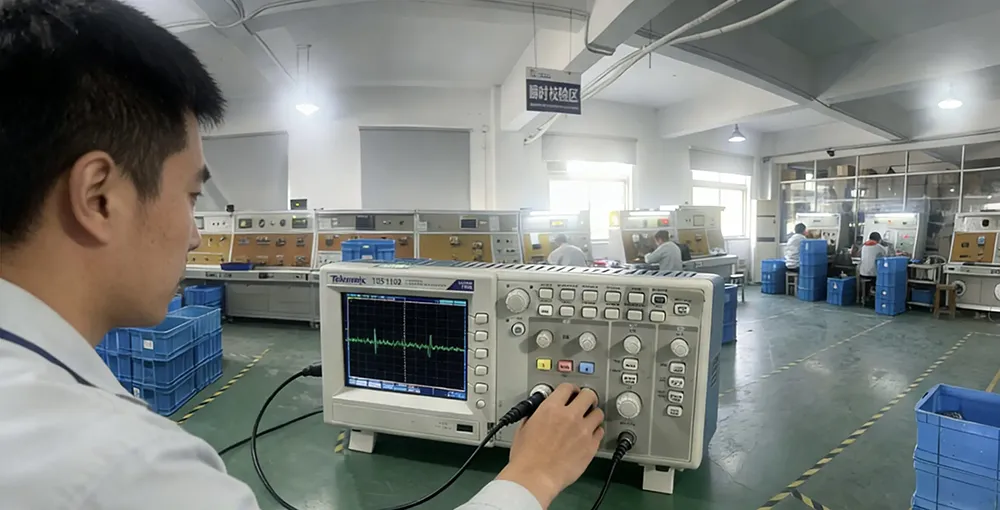

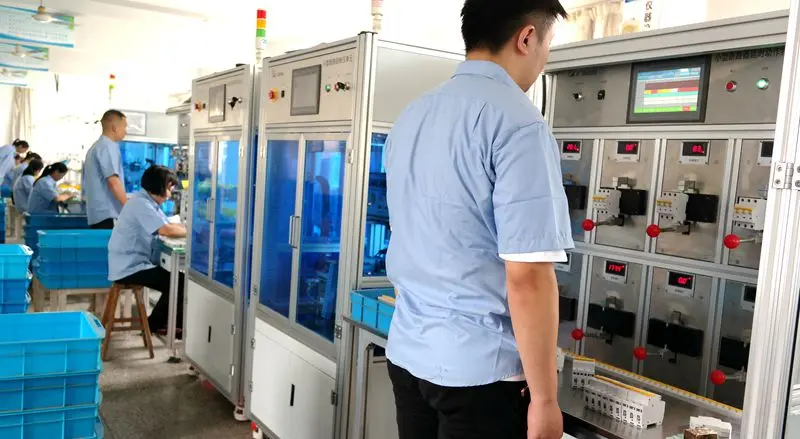

★ Protože je naší zásadou 100% kontrolovat všechny produkty, které opouštějí naše zařízení, můžeme s naprostou jistotou zaručit, že produkt je funkčně 100% přesný, než opustí naše zařízení.

★ Budeme pokračovat v budování naší technologické odbornosti investováním do vybavení, procesů, lidí a certifikací, které se odrazí v našem produktu a nakonec i ve spokojenosti našich zákazníků.

Typické aplikace

Projekty elektrifikace venkova

Venkovní zásuvky a nabíjecí body EV (základní vrstva)

Garáže, sklepy a dílny (vlhké, chladné prostředí)

Zemnicí systémy TT (kde je neutrální integrita špatná)

Záložní obvody a nouzové panely

Často kladené otázky

Q1: Jaký je rozdíl mezi elektronickými a elektromagnetickými RCBO?

A1:

Q2: Poskytuje tento RCBO přepěťovou ochranu?

Odpověď 2: Ne. Skutečné elektromagnetické RCBO neobsahují varistory ani potlačení přepětí – ty vyžadují elektronické součástky. Pokud je potřeba přepěťová ochrana, spárujte ji se samostatným SPD (přepěťová ochrana).

Q3: Je 30 mA dostačujících pro ochranu osob před úrazem?

A3: Ano. 30 mA je prahová hodnota normy IEC pro život zachraňující ochranu proti přímému kontaktu v obytných a komerčních obvodech.

Q4: Lze jej použít jako hlavní ochranu pro příchozí?

A4: Ano – s vypínací kapacitou 6 kA může DABF-63 sloužit jako vstupní ochrana v malých rozvodných deskách, zejména v systémech TT.

Q5: Proč zvolit CDADA pro elektromagnetické RCBO?

A5: CDADA nabízí:

● Originální elektromagnetický design (žádná skrytá elektronika)

● Skutečná provozní schopnost 0V

● 2modulová kompaktní velikost – vzácné u elektromagnetických typů

● Nezávislý indikátor kontaktu pro ověření bezpečnosti

● Globální certifikace (CE/CB) a podpora připravená pro OEM
