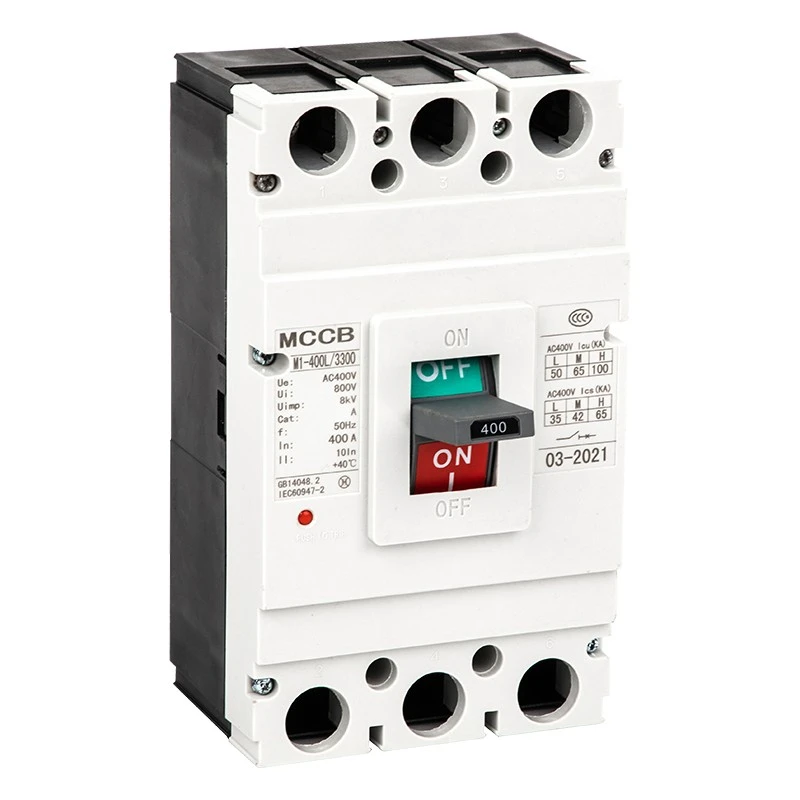

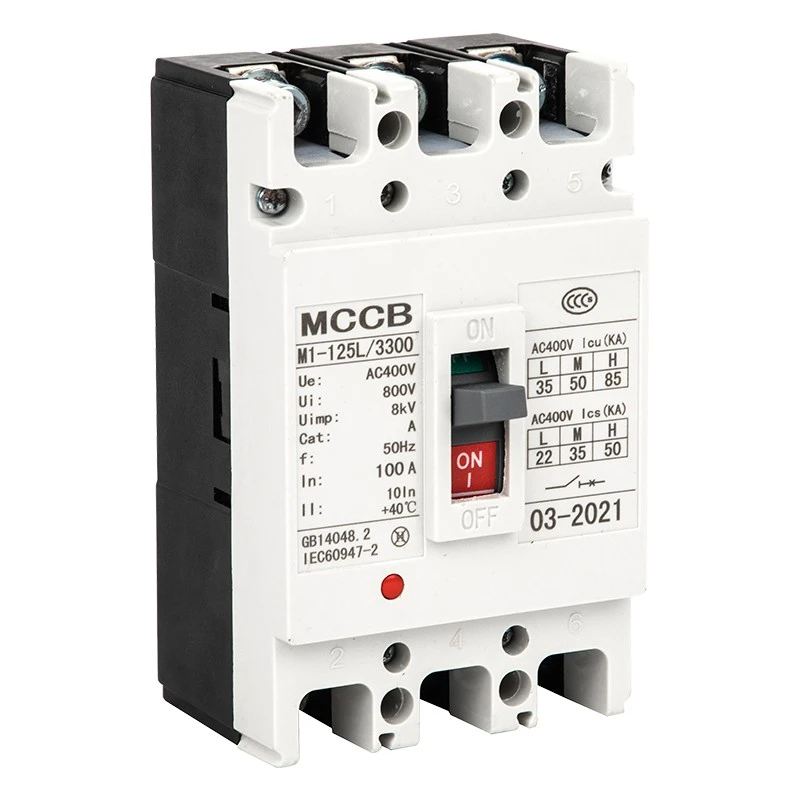

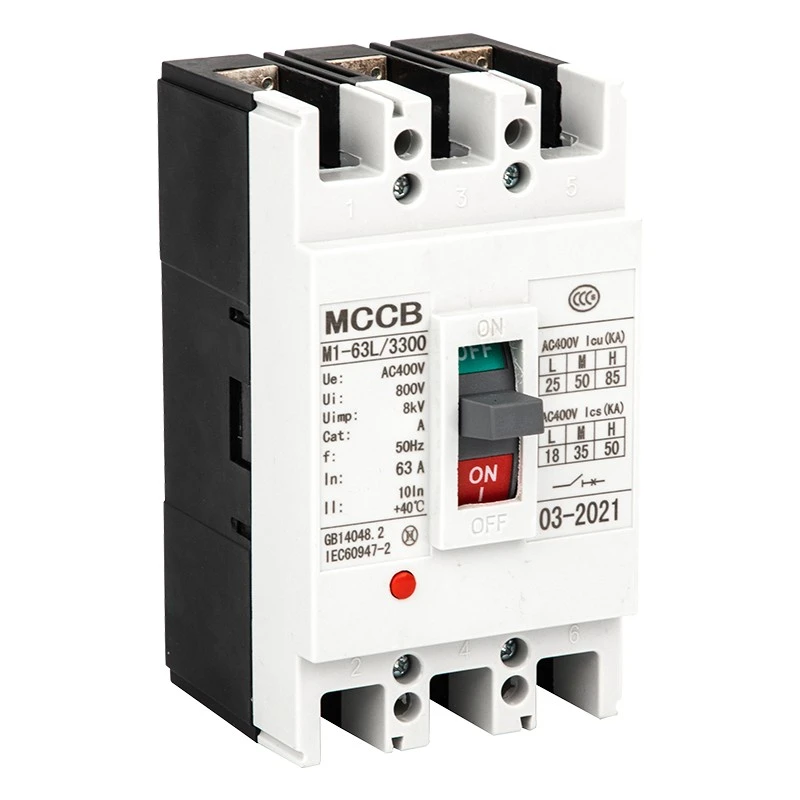

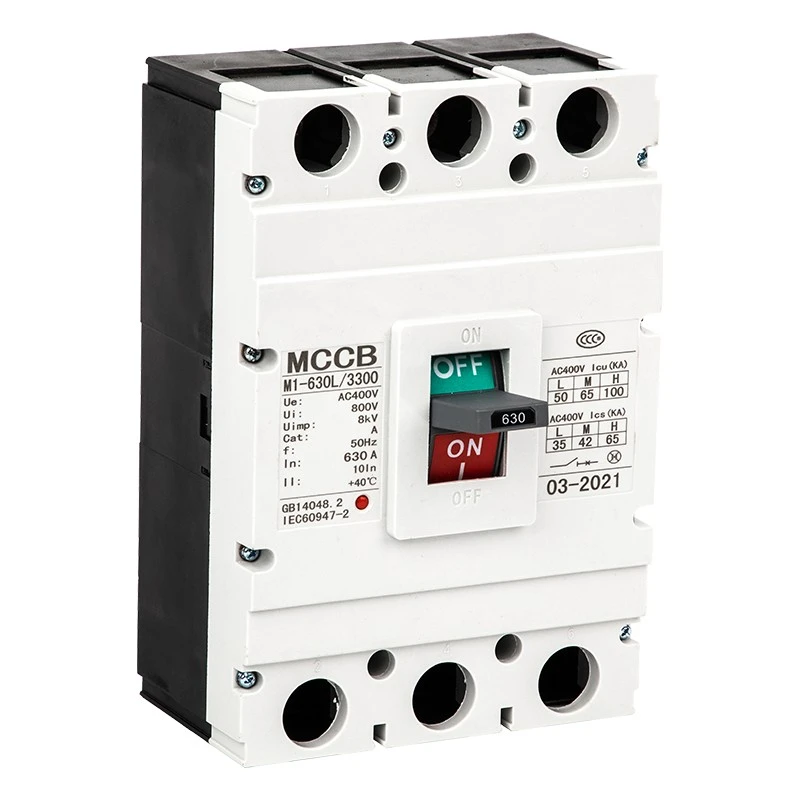

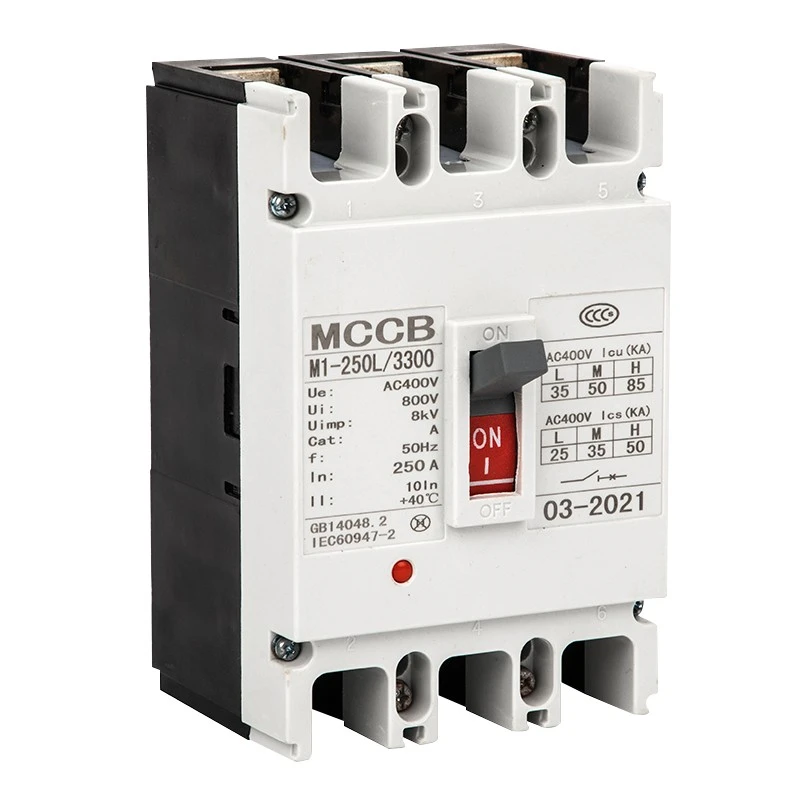

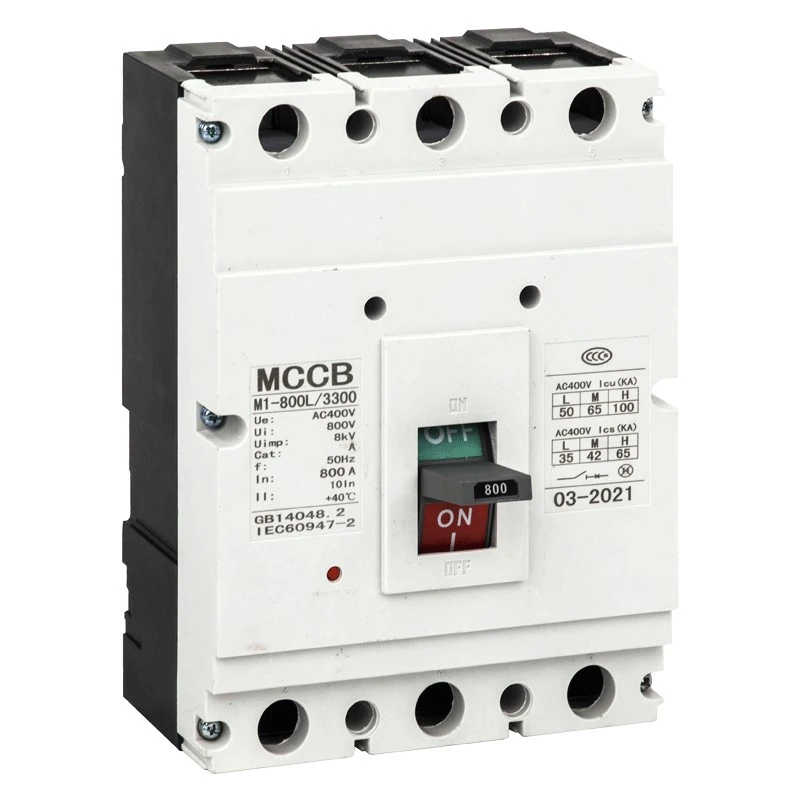

Jistič CM1

Tento jistič CM1 řady DAM2 (CM1) je vysoce výkonné nízkonapěťové ochranné zařízení vyrobené společností Shanghai DADA Electric Co., Ltd., spolehlivým výrobcem a dodavatelem v Číně. Se jmenovitým izolačním napětím do 800V, jmenovitým pracovním napětím 400V/690V a jmenovitým proudem od 63A do 1600A je široce používán pro distribuci energie, ochranu obvodů, ovládání motoru a občasné spínání.

Tato řada podporuje vertikální a horizontální instalaci, vyhovuje normě IEC60947-2 a poskytuje kompletní ochranu proti přetížení, zkratu a podpětí pro napájecí zařízení.

Vlastnosti produktu

★ Jmenovité izolační napětí: 800V; Pracovní napětí: 400V/690V

★ Proudový rozsah: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ Vypínací schopnost: L standardní, M střední, H vysoce vypínací typ

★ Tepelně-magnetické a elektromagnetické duální režimy uvolnění

★ Vertikální / horizontální instalace, vhodná pro použití v izolaci

★ Široký rozsah okolní teploty: -5℃~+40℃

★ Nadmořská výška ≤2000 m, stupeň znečištění 3

Aplikace

CDADA CM1 Molded Case Circuit Breaker je široce používán v průmyslových a civilních rozvodných systémech elektrické energie, včetně továren, budov, datových center, elektráren, infrastruktury, mechanických zařízení a rozvodných skříní. Používá se také pro ochranu motorů, přeměnu obvodů a bezpečné napájení ve stavebnictví, hutnictví, petrochemii a dalších průmyslových odvětvích.

Technické parametry

★ Normy: IEC60947-2, GB14048.2

★ Frekvence: AC 50Hz/60Hz

★ Pól: 1P, 2P, 3P, 4P

★ Uvolnění: Tepelně-magnetické (dvojité), elektromagnetické (okamžité)

★ Okamžité nastavení: Typ distribuce 10In±20%; Typ motoru 12In±20%

★ Instalace: Přední kabeláž, zadní kabeláž, zásuvný typ

★ Ovládání: Ruční, elektrický ovládací mechanismus

Obrys a instalační rozměry

Náš MCCB CM1 poskytuje kompletní údaje o rozměrech pro modely 63A–1600A, včetně přední kabeláže, zadní kabeláže a zásuvného typu. Různé velikosti rámů (63/100/225/400/630/800/1250/1600) mají přizpůsobené rozměry H, H1, H2 pro standardní instalaci do skříně. Výška ručního a elektrického pohonu je také standardizována pro snadnou montáž.

Příslušenství a funkce

Vnitřní příslušenství

★ Vypínací spoušť: 70 %–110 % jmenovitého napětí pro spolehlivé vypínání

★ Podpěťová spoušť: 35%–70% pokles napětí pro automatickou ochranu

★ Pomocný kontakt a alarmový kontakt: Zpětná vazba signálu a alarm poruchy

★ Uvolnění vyhrazené předplacenému elektroměru: Zpožděné vypnutí 0,5–2 s

Externí příslušenství

★ Ruční ovládací mechanismus

★ Elektrický (motorový) pohon

★ Oddělovače fází, montážní šrouby, sady přípojnic

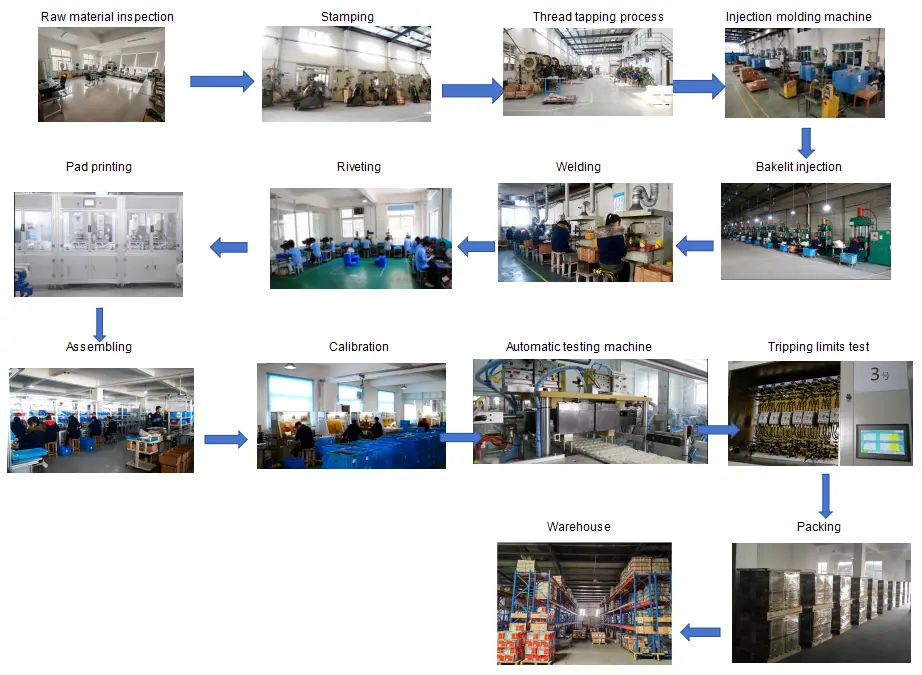

Tok kontroly kvality

Kontrola surovin → Výrobní zpracování → Montážní linka → Test vypínací charakteristiky → Test nárůstu teploty → Test na zkrat → Test stárnutí → Kontrola vzhledu a rozměrů → Balení → Závěrečná kontrola před odesláním

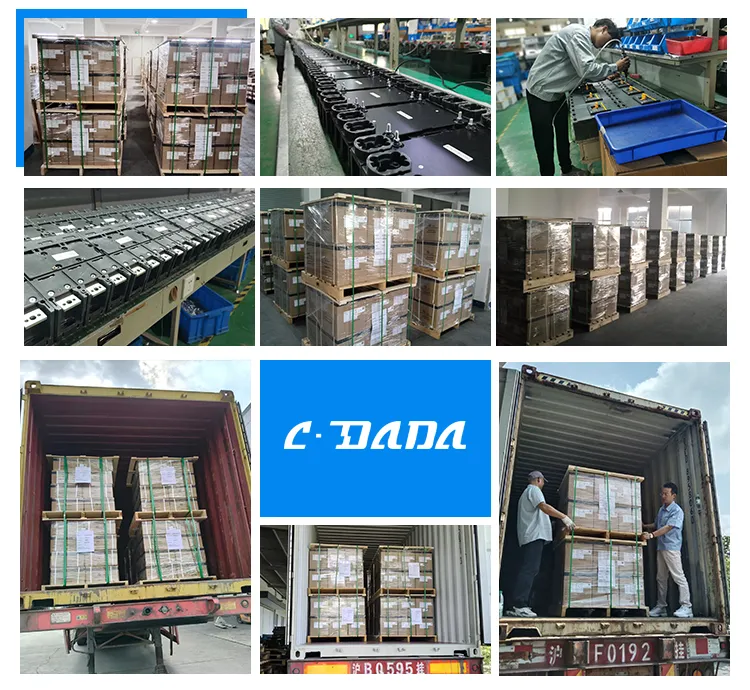

Balení a doprava

★ Standardní exportní karton + dřevěná paleta pro bezpečnou přepravu

★ Štítek: model, proud, pól, množství, certifikát

★ Vhodné pro námořní, leteckou a pozemní logistiku

Certifikace

IEC60947-2, GB14048.2, CE, CB, ROHS a další mezinárodní schválení.

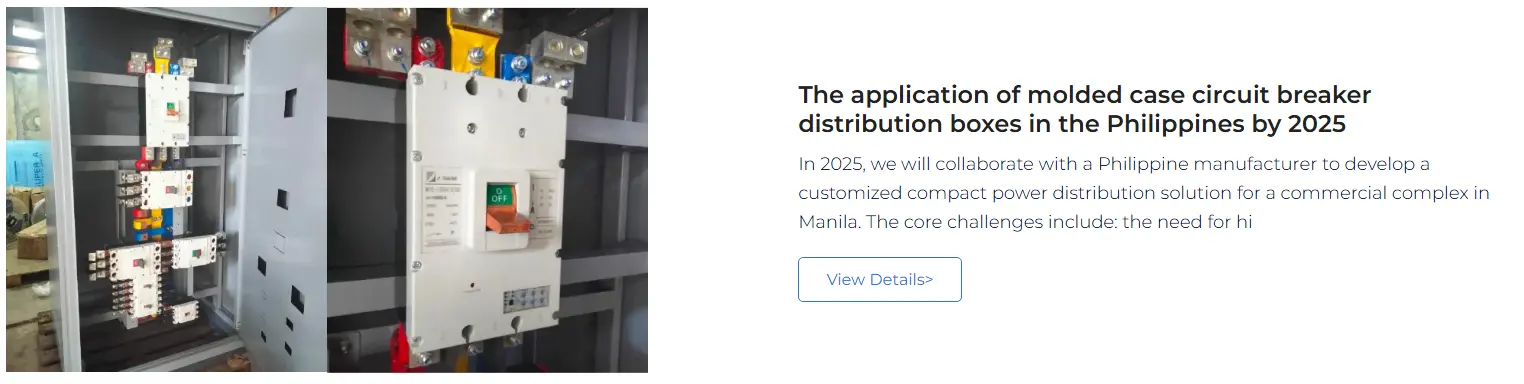

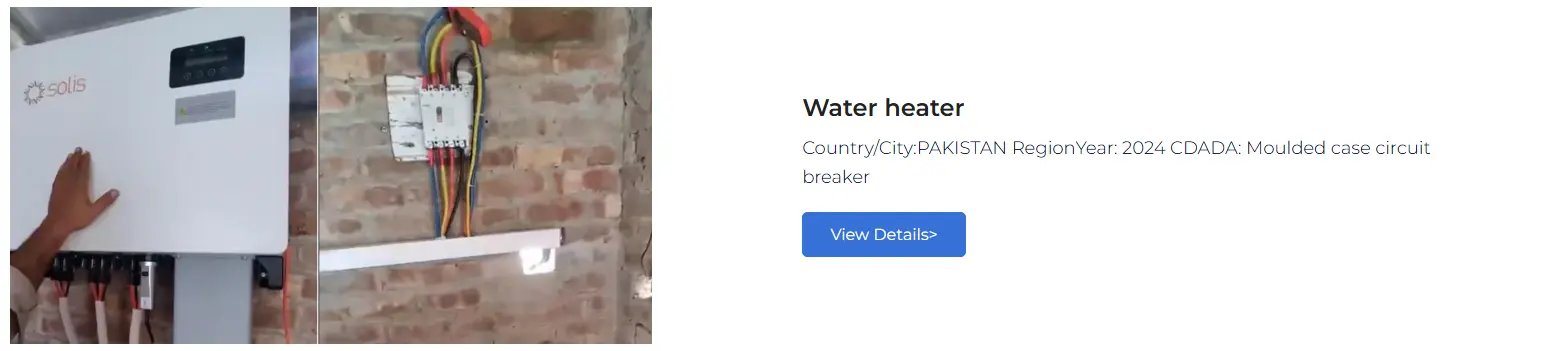

Případy spolupráce se zákazníky

MCCB řady CDADA DAM2 byla dodávána globálním zákazníkům, včetně integrátorů systémů distribuce energie, výrobců průmyslových zařízení, továren na rozvaděče, stavebních dodavatelů a značek OEM v Evropě, jihovýchodní Asii, na Středním východě, v Africe a Jižní Americe. Poskytujeme stabilní hromadné dodávky a přizpůsobená řešení pro dlouhodobé partnery.
